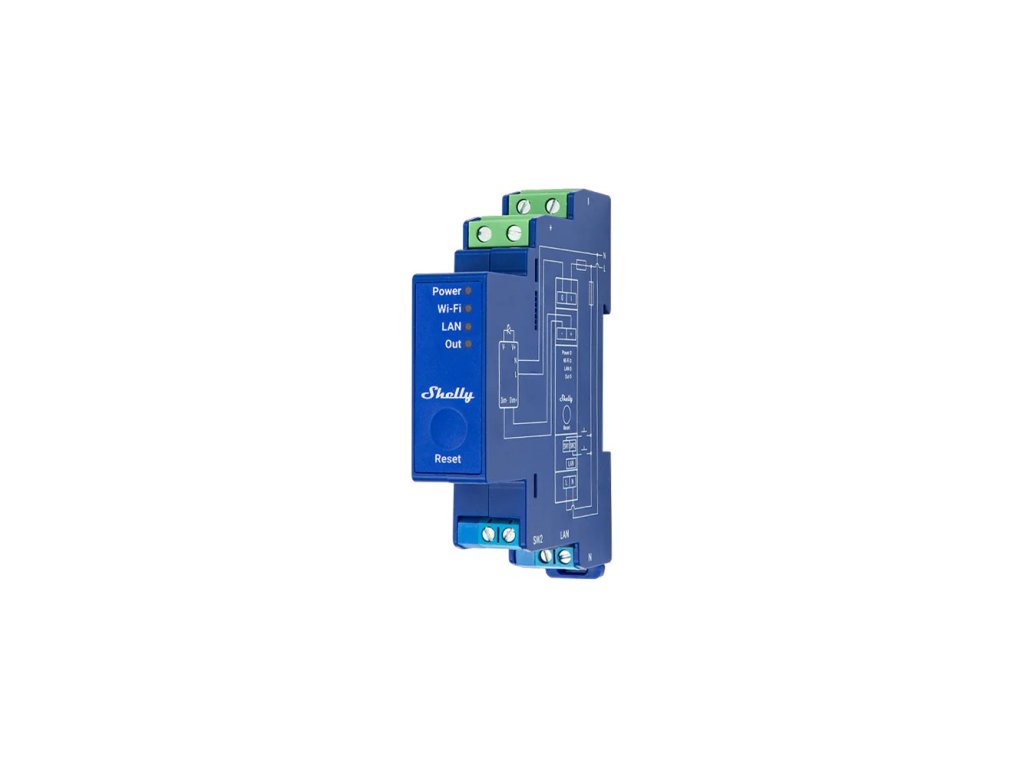

SHELLY Pro Dimmer 0/1-10V PM Steuermodul für Treiber auf DIN-Schiene mit 0-10-V-Signal und Relais 16 A mit Messung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Dimmen über ein 0-10-V-Signal funktioniert anders als bei einem gewöhnlichen Dimmer. Shelly Pro Dimmer 0/1-10V PM verändert nicht die Spannung der Leuchte, sondern schickt dem Treiber ein Steuersignal, und dieser passt die Leistung entsprechend an. Dazu kommt ein eigenes Lastrelais, mit dem der Kreis ein- und ausgeschaltet wird und an dem zugleich der Verbrauch gemessen wird.

Ist das etwas für Sie?

• Ja, wenn Sie Treiber mit einem Steuereingang 0-10 V oder 1-10 V haben.
• Ja, wenn Sie diese aus dem Verteiler ansteuern und zugleich den Verbrauch sehen wollen.
• Ja, wenn Sie das Modul per Kabel anbinden wollen. Neben Wi-Fi gibt es einen RJ45-Anschluss.
• Ja, wenn Ihnen ein Wi-Fi-Repeater und ein Gateway für Bluetooth-Low-Energy-Geräte in einem Gerät hilft.
• Nein, wenn Sie einen Dimmer erwarten, der die Leuchte direkt regelt. Dieses Modul braucht einen Treiber.
• Nein, wenn in der Installation kein Neutralleiter liegt. Ohne ihn arbeitet das Modul nicht.
• Nein, wenn Sie die Verbrauchshistorie im Gerät brauchen. Messdaten werden dort nicht gespeichert.

Auf einen Blick

• zwei 0-10-V-Ausgänge mit Plus- und Minusklemme
• Unterstützung für Treiber vom Typ 0-10 V und 1-10 V
• die Steuerungsart ist stromliefernd
• Lastrelais bis 16 A bei 240 V mit Verbrauchsmessung
• eigener Relaiseingang, ebenfalls mit Messung
• zwei Eingänge S1 und S2 für Schalter
• Wi-Fi, Bluetooth und Ethernet über RJ45
• arbeitet als Wi-Fi-Repeater und als BLE-Gateway
• Scripting, MQTT, 20 Zeitpläne, erweiterte Zeitpläne, 20 Webhooks mit je fünf Adressen und Key-Value-Speicher
• 19 mm Baubreite auf der DIN-Schiene, Ausführung in Blau

Funktionen

Das Modul besteht aus zwei Teilen, die zusammenarbeiten. Der erste ist das Steuersignal: Zwei 0-10-V-Ausgänge mit Plus- und Minusklemme übermitteln dem Treiber die gewünschte Stufe. Es handelt sich um eine stromliefernde Steuerungsart, und das Modul unterstützt Treiber mit 0-10 V ebenso wie mit 1-10 V. Der zweite Teil ist ein Lastrelais bis 16 A, mit dem der Kreis physisch ein- und ausgeschaltet wird und an dem zugleich der Verbrauch erfasst wird, einschließlich Wirk- und Scheinleistung, Energie und Leistungsfaktor. Geschützt ist das Gerät auf vier Wegen: gegen Überhitzung, Überspannung, Überstrom und Leistungsüberschreitung.

Steuerung und Kommunikation

Ins Netz kommt das Modul über Wi-Fi oder per Kabel über RJ45, dazu unterstützt es Bluetooth. Dem Netz hilft es selbst gleich doppelt: Es arbeitet als Wi-Fi-Repeater und zugleich als Gateway für Bluetooth-Low-Energy-Geräte. Die Firmware bietet Scripting, MQTT, zwanzig Zeitpläne, erweiterte Zeitpläne und einen Key-Value-Speicher. Die Reset-Taste hat zwei Funktionen: Fünf Sekunden Halten schaltet Access Point und Bluetooth ein, zehn Sekunden setzen auf Werkseinstellungen zurück. Die Leuchtdioden zeigen die Versorgung, den Wi-Fi-Zustand über die Farbe und den Zustand des Ausgangs.

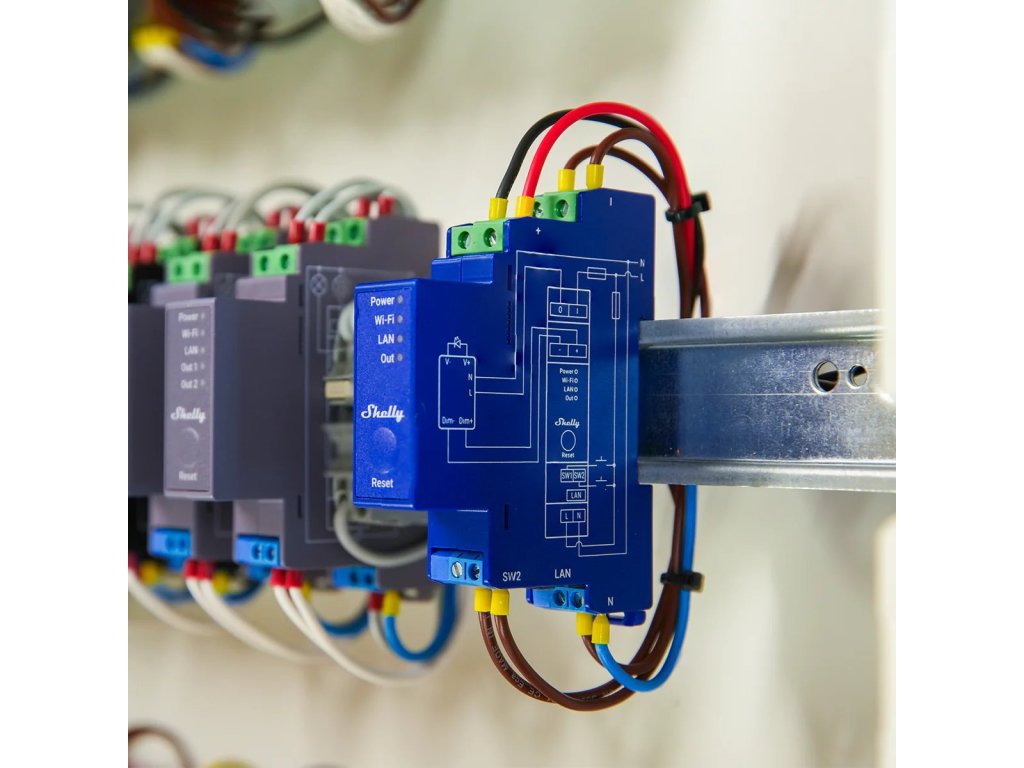

Montage und Anwendung

Das Modul ist für die DIN-Schiene bestimmt, misst 94 x 19 x 69 mm und wiegt 70 g. Versorgt wird es aus dem Wechselstromnetz mit 110 bis 240 V, ein Neutralleiter ist erforderlich, die Eigenleistungsaufnahme liegt unter 3 W. Die Klemmen haben zwei Bereiche: In die grünen Steckverbinder gehören Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, in die blauen 0,5 bis 1,5 mm² mit 5 bis 6 mm, das Anzugsmoment beträgt 0,4 Nm. Die Klemmen sind so aufgeteilt:

• I und O für den Lastkreis
• Plus und Minus für das Steuersignal 0-10 V
• SW1 und SW2 für die Schalter

Dem Modul ist ein Leitungsschutzschalter mit 16 A vorzuschalten, Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.

Ausstattung

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 40 MHz Takt und 8 MB Flash-Speicher. Wi-Fi sendet im Band von 2412 bis 2472 MHz mit einer Leistung unter 20 dBm, Bluetooth 4.2 im Band von 2402 bis 2480 MHz mit weniger als 4 dBm. Der Hersteller nennt für Wi-Fi bis zu 30 m im Gebäude und 50 m im Freien, für Bluetooth 10 m und 30 m. Das sind Werte unter idealen Bedingungen, eine Planung lässt sich darauf nicht stützen.

• zwei Steuerausgänge 0-10 V mit den Klemmen Plus und Minus
• ein Eingang und ein Ausgang des Leistungsrelais, dort findet die Messung statt
• zwei Eingänge S1 und S2 für Schalter oder Taster
• ein Voltmeter, ein Amperemeter und ein interner Temperatursensor
• Messung von Wirk- und Scheinleistung, Wirk- und Scheinenergie sowie des Leistungsfaktors
• vier Schutzfunktionen gegen Überhitzung, Überspannung, Überstrom und Überlast

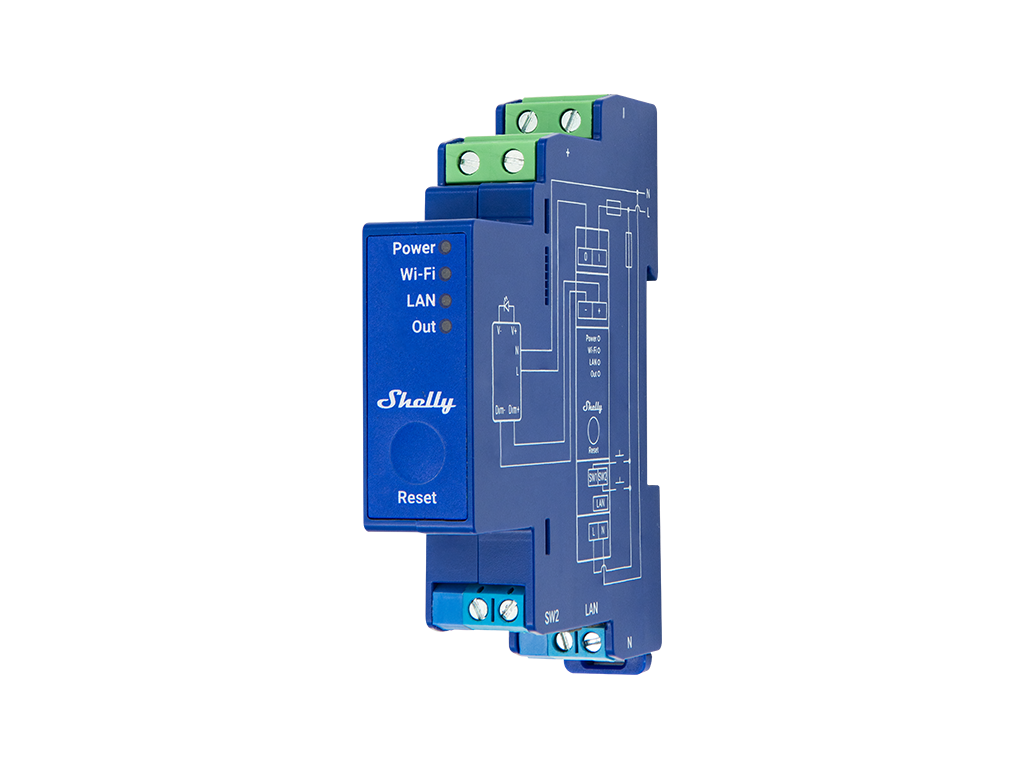

• eine Reset-Taste und vier Leuchtdioden an der Frontblende
• zwanzig Zeitpläne, erweiterte Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting, MQTT und ein Schlüssel-Wert-Speicher

Zeitpläne und lokale Aktionen regeln nicht nur Ein und Aus. Zu jedem Ereignis lassen sich Helligkeit, Überblendzeit und das Umkehren des Steuersignals festlegen. Das Umkehren hilft dort, wo ein Treiber genau andersherum reagiert als erwartet, wo also einem Signal von null die volle Leistung entspricht. Der Hersteller nennt zudem die Kompatibilität mit KNX.

Was Sie noch brauchen

• Einen Treiber mit Steuereingang 0-10 V oder 1-10 V. Ohne ihn dimmt das Gerät nicht. Es verändert die Spannung der Leuchte nicht, es sendet lediglich ein Signal.
• Die geprüfte Steuerungsart am Treiber. Das Gerät arbeitet stromliefernd, speist also Strom in den Steuereingang ein. Ein Treiber, der die umgekehrte Art erwartet, arbeitet damit nicht zusammen.
• Eine vorgeschaltete Absicherung mit 16 A. Der Hersteller nennt dazu die Auslösecharakteristik B oder C, ein Ausschaltvermögen von 6 kA und die Energiebegrenzungsklasse 3.
• Einen Neutralleiter unmittelbar am Gerät. Versorgt wird es über die Klemmen L und N, ohne Neutralleiter arbeitet es nicht.
• Zwei verschiedene Leiterquerschnitte je nach Farbe des Steckverbinders. Die grünen nehmen 0,5 bis 2,5 mm² bei 6 bis 7 mm Abisolierlänge auf, die blauen 0,5 bis 1,5 mm² bei 5 bis 6 mm.
• Einen Drehmomentschraubendreher für 0,4 Nm. Der Wert gilt für alle Klemmen unabhängig von der Farbe des Steckverbinders.
• Platz auf der Schiene mit 19 mm Baubreite. Das Gerät ist 94 mm hoch, 69 mm tief und wiegt 70 g.
• Eine eigene Aufzeichnung der Verbrauchswerte außerhalb des Geräts. Das Gerät misst, legt die Messwerte aber nicht ab. Wer eine Historie möchte, muss sie im übergeordneten System sammeln.

Einsatzbereiche

• Beleuchtung mit Treibern, die über 0-10 V geregelt werden
• Installation, in der aus dem Verteiler gedimmt wird und nicht an der Leuchte
• Motoren oder Ventile mit Steuereingang 0-10 V
• Verteiler mit Erfassung des Beleuchtungsverbrauchs
• Netz mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Das Modul dimmt nicht selbst. Es braucht einen Treiber mit Steuereingang 0-10 V oder 1-10 V.
• Die Steuerungsart ist stromliefernd. Prüfen Sie, ob Ihr Treiber damit arbeitet.
• Das Relais schafft 16 A bei 240 V Wechselspannung.
• Ein Neutralleiter ist erforderlich, ohne ihn arbeitet das Modul nicht.
• Messdaten werden im Gerät nicht gespeichert.
• Die Klemmen haben je nach Farbe zwei Bereiche: grün 0,5 bis 2,5 mm², blau 0,5 bis 1,5 mm².
• Neben Wi-Fi und Bluetooth hat das Modul auch Ethernet über den RJ45-Anschluss.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Das Modul gehört in den Verteiler in einem trockenen Innenraum. Die Zahl der Treiber je Ausgang prüfen Sie anhand deren eigener Kenndaten.
• Der Einbau in den Verteiler ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Der Ausgang des Treibers mit der Bezeichnung V Plus und V Minus führt nicht mehr zum Gerät, sondern unmittelbar zur Leuchte. In den Lichtstromkreis greift das Gerät also allein über das Steuersignal und über das Leistungsrelais ein, mit dem der ganze Kreis ein- und ausgeschaltet wird.

Häufige Fragen

Kann ich eine gewöhnliche LED-Lampe anschließen?
Nicht direkt. Das Modul steuert einen Treiber über 0-10 V, die Leuchte braucht also einen solchen Treiber.

Funktionieren auch 1-10-V-Treiber?
Ja, beide Typen werden unterstützt, 0-10 V und 1-10 V.

Wie hoch ist der maximale Schaltstrom des Relais?
16 A bei 240 V Wechselspannung, und daran wird der Verbrauch gemessen.

Speichert es die Verbrauchshistorie?
Nein. Messdaten werden im Gerät nicht gespeichert.

Hat es LAN?
Ja, es hat einen RJ45-Anschluss, und Ethernet gehört zu den Verbindungsarten.

Was welche Leuchtdiode meldet

Die Reset-Taste hat je nach Haltedauer zwei Funktionen. Fünf Sekunden schalten den Zugangspunkt und zugleich Bluetooth ein, das ist der Weg zur ersten Einrichtung. Zehn Sekunden setzen das Gerät auf den Werkszustand zurück.
