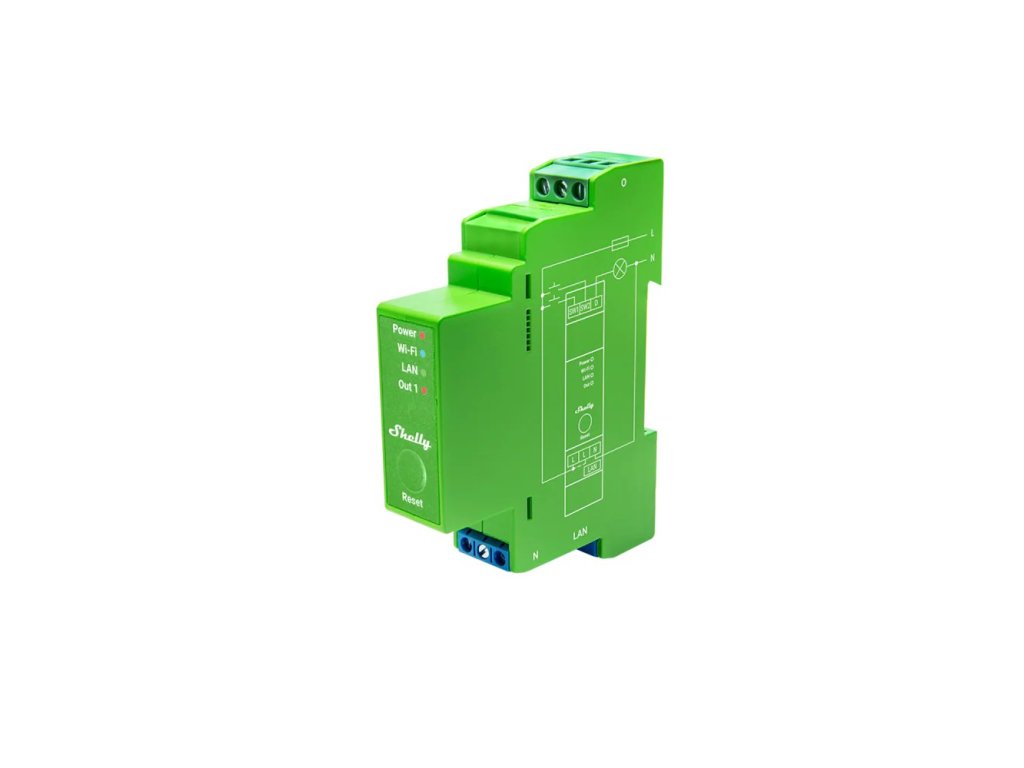

SHELLY Pro Dimmer 1PM Dimmermodul für DIN-Schiene 1-Kanal mit Verbrauchsmessung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Ein gedimmter Stromkreis, dafür sauber gelöst und aus dem Verteiler. Shelly Pro Dimmer 1PM ist ein einkanaliger Dimmer für die DIN-Schiene, der den Verbrauch der angeschlossenen Leuchte misst und Wi-Fi, Bluetooth sowie Ethernet über RJ45 unterstützt.

Ist das etwas für Sie?

• Ja, wenn Sie einen Stromkreis dimmen.
• Ja, wenn Sie das im Verteiler lösen wollen statt in der Dose unter dem Schalter.
• Nein, wenn Sie zwei Kreise brauchen. Dafür gibt es den Pro Dimmer 2PM.
• Achtung bei den Namen. Der Shelly Pro 1PM ohne das Wort Dimmer ist ein Schaltrelais und kein Dimmer.

Auf einen Blick

• ein gedimmter Ausgang O
• bis 200 W bei 220 V~, bis 100 W bei 120 V~
• maximaler Strom 0,85 A
• Dimmen im Phasenabschnitt
• Messung von Spannung, Strom, Leistung und Energie, interner Temperatursensor
• zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Wi-Fi 802.11 b/g/n, Bluetooth und Ethernet über RJ45
• 19 mm Baubreite auf der DIN-Schiene, Gewicht 75 g

Funktionen

Er dimmt und erfasst dabei, wie viel die Leuchte zieht. Hervorzuheben sind die automatische Dimmkalibrierung für einen gleichmäßigen Verlauf, die Einstellung von minimaler und maximaler Helligkeit, Warm-up als Anfangsimpuls für Leuchtmittel, die zum Starten mehr Energie brauchen, und die Gammakorrektur im Bereich 0,4 bis 4,0 mit dem Grundwert 1,0. Dazu kommen Nachtmodus, Übergangsdauer von null auf hundert Prozent, Wochenpläne, Timer und Skripte.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet. Es kann im lokalen Netz eigenständig laufen und ist auch über Cloud-Dienste steuerbar. Zur Bedienung und Einstellung steht eine eingebettete Weboberfläche bereit. Es beherrscht MQTT, Webhooks und Scripting und arbeitet als BLE-Gateway sowie als Wi-Fi-Repeater. Das einzige Bedienelement am Modul ist die Reset-Taste. Halten Sie sie fünf Sekunden gedrückt, um Access Point und Bluetooth zu aktivieren, zehn Sekunden setzen das Gerät auf Werkseinstellungen zurück. Den Zustand zeigen die Leuchtdioden, bei Wi-Fi steht Blau für den Access-Point-Betrieb, Rot für eine nicht aufgebaute Verbindung und Gelb für eine bestehende Verbindung.

Montage und Anwendung

Das Modul ist auf der DIN-Schiene 19 mm breit. Die Versorgung liegt bei 110 bis 240 V~ mit 50 oder 60 Hz, die Eigenleistungsaufnahme unter 2 W.

• externe Absicherung mit 10 A, Auslösecharakteristik B oder C
• 6 kA Bemessungsschaltvermögen und Energiebegrenzungsklasse 3

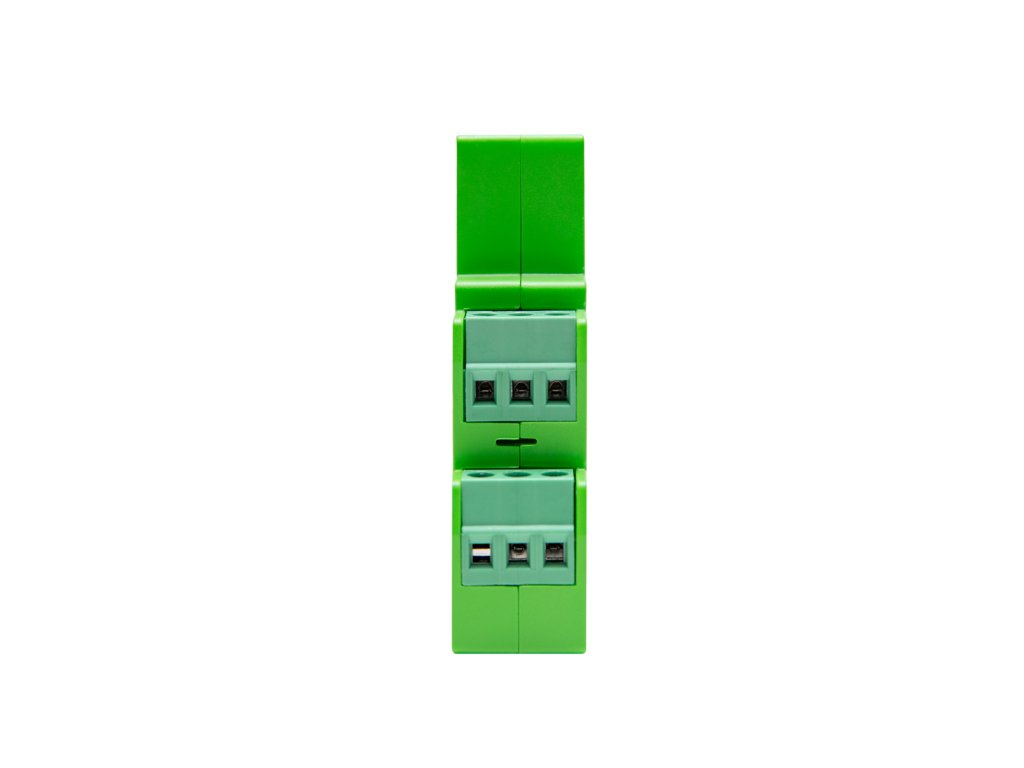

• grüne Klemmen, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge

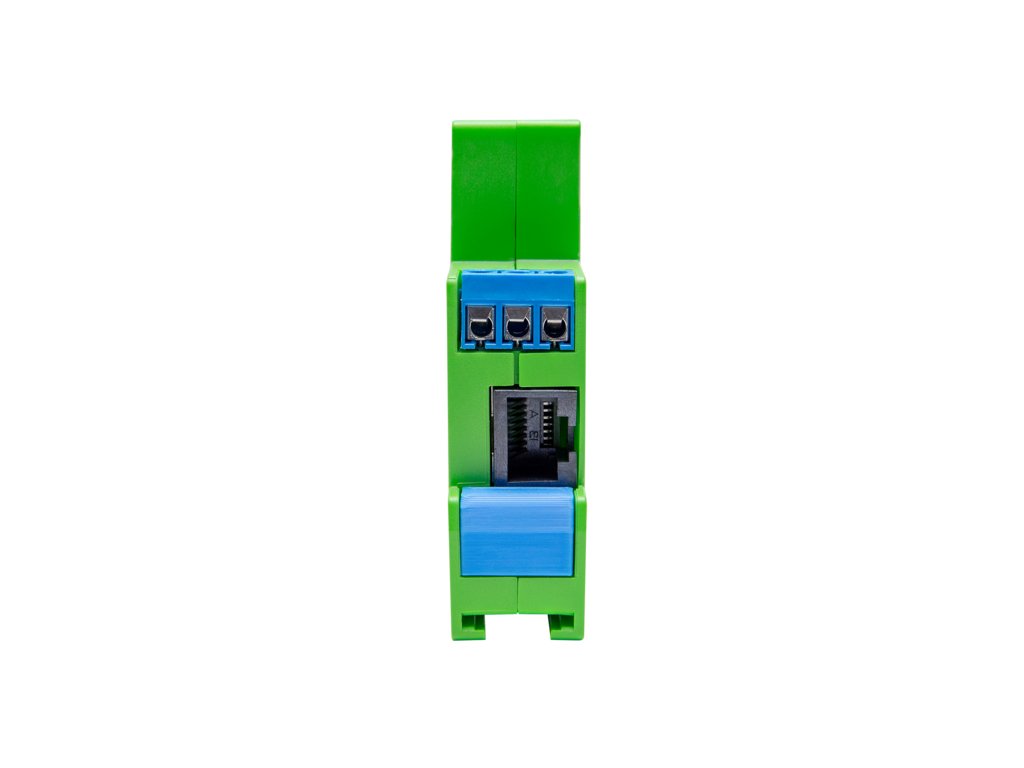

• blaue Klemme, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken

Ausstattung

Einen Dimmer erkennt man nicht daran, dass er Licht schwächer stellen kann. Man erkennt ihn daran, was er auf den untersten zehn Prozent tut, wo die meisten LED-Leuchtmittel zu flackern beginnen oder schlicht ausgehen. Dieses Gerät hat dafür drei eigene Werkzeuge, und es lohnt sich, sie vor der Montage zu kennen.

• Eine selbsttätige Dimmkalibrierung, die den Verlauf an die angeschlossene Last anpasst
• Eine minimale und eine maximale Helligkeit, also das Beschneiden des Bereichs dort, wo das Licht nicht mehr sinnvoll reagiert
• Einen Startimpuls für Leuchtmittel, die unterhalb von zehn Prozent Helligkeit mehr Energie zum Zünden brauchen
• Eine Gammakorrektur im Bereich von 0,4 bis 4,0 mit dem Grundwert 1,0, damit die Dimmschritte auch für das Auge gleichmäßig wirken
• Die Änderungsgeschwindigkeit beim Halten der Taste und getrennt davon die Überblendzeit von null auf hundert Prozent
• Einen Nachtmodus mit eigener Helligkeitsstufe
• Die Bedienung mit einer oder zwei Tasten oder mit einem Schalter, je nachdem, was an der Wand sitzt

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 8 MB Flash-Speicher. Wi-Fi sendet im Band von 2401 bis 2483 MHz mit weniger als 20 dBm, Bluetooth 4.2 im Band von 2400 bis 2483,5 MHz mit weniger als 4 dBm. Dazu kommen ein Voltmeter, ein Amperemeter, die Messung von Leistung und Energie sowie ein interner Temperatursensor. Das Gerät hat zudem eine serielle Schnittstelle für ein Zusatzmodul von Shelly.

Was Sie noch brauchen

• Ein dimmbares Leuchtmittel. Eine nicht dimmbare LED läuft an diesem Gerät nicht gleichmäßig hoch, sondern flackert. Prüfen Sie das im Datenblatt des Leuchtmittels und nicht nach dem Aussehen.
• Eine vorgeschaltete Absicherung mit 10 A. Der Hersteller nennt dazu die Auslösecharakteristik B oder C, ein Ausschaltvermögen von 6 kA und die Energiebegrenzungsklasse 3.
• Einen Neutralleiter unmittelbar am Gerät. Versorgt wird es über die Klemmen L und N.
• Zwei verschiedene Leiterquerschnitte je nach Farbe des Steckverbinders. Die grünen nehmen 0,5 bis 2,5 mm² bei 6 bis 7 mm Abisolierlänge auf, der blaue 0,5 bis 1,5 mm² bei 5 bis 6 mm. Zulässig sind eindrähtige und feindrähtige Leiter ebenso wie Aderendhülsen.
• Einen Drehmomentschraubendreher für 0,4 Nm. Der Wert gilt für alle Klemmen.
• Platz auf der Schiene mit 19 mm Baubreite. Das Gerät ist 94 mm hoch, 69 mm tief und wiegt 75 g.
• Einen spannungsfreien Zustand beim Umgang mit Netzwerkkabel und Zusatzmodul. Das LAN-Kabel wird nur spannungsfrei gesteckt und gezogen, und sein Stecker darf an der Griffstelle kein blankes Metall zeigen. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Einen Einbauort im Innenraum. Temperatur -20 bis 40 °C, Luftfeuchtigkeit 30 bis 70 %, Höhe bis 2000 m.

Einsatzbereiche

• ein gedimmter Kreis im Wohnzimmer oder im Schlafzimmer
• Sanierung, bei der an der Wand der vorhandene Schalter bleibt
• Flur oder Treppenhaus mit abgesenkter Helligkeit in der Nacht
• Betrieb, in dem der Verbrauch der Beleuchtung erfasst wird
• Verteiler mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Der Dimmer arbeitet im Phasenabschnitt. Eine Leuchte, die dieses Verfahren nicht unterstützt, kann flackern oder brummen.
• Die Grenze liegt bei 200 W bei 220 V~ für dimmbare LED, Glühlampen, Halogenlampen und dimmbare elektronische Transformatoren. Beim Eisenkerntransformator mit Niedervolt-Glühlampen sind es 200 VA.
• Nötig ist eine externe Absicherung mit 10 A, Auslösecharakteristik B oder C. Das Modul selbst besitzt Schutzfunktionen gegen Überhitzung, Überspannung, Überstrom und Überlast.
• Stecken Sie das LAN-Kabel nur im spannungsfreien Zustand, und sein Stecker darf an den berührten Stellen keine metallischen Teile haben.
• An der Add-on-Schnittstelle liegt bei eingeschalteter Versorgung Hochspannung an.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 % und die maximale Einsatzhöhe bei 2000 m.

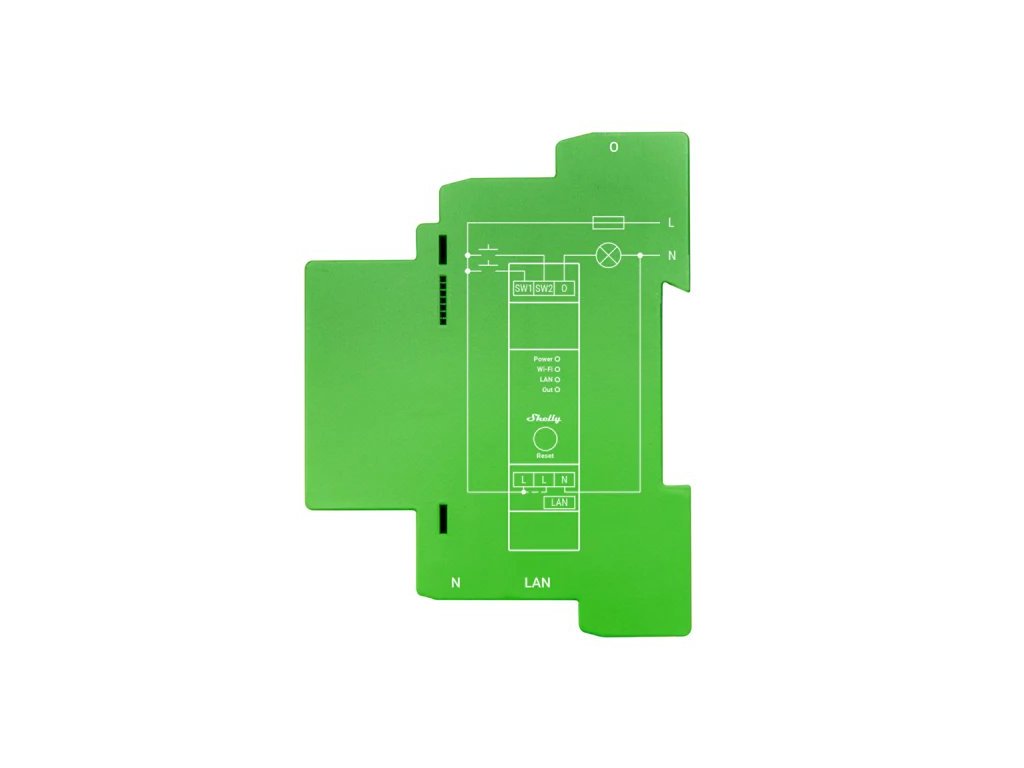

Anschlussklemmen

Zwei Eingänge bei einem Ausgang sind keine Spielerei. Gerade sie ermöglichen die Bedienung mit zwei Tasten, von denen eine heller und die andere dunkler stellt, oder eine Wechselschaltung, bei der dasselbe Licht von zwei Stellen aus bedient wird.

Häufige Fragen

Ist das dasselbe wie der Shelly Pro 1PM?
Nein. Der Pro 1PM ist ein Schaltrelais, dies hier ist der Dimmer Pro Dimmer 1PM. Sie unterscheiden sich um ein einziges Wort im Namen und in der Funktion vollständig.

Worin liegt der Unterschied zum Pro Dimmer 2PM?
In der Zahl der Kanäle. Das 1PM hat einen Ausgang, zwei Eingänge und einen maximalen Strom von 0,85 A, das 2PM zwei Ausgänge, vier Eingänge und 0,9 A je Kanal.

Wie viele Leuchten kann ich anschließen?
Entscheidend ist die Summe der Leistung, nicht die Stückzahl. Bis 200 W bei 220 V~, beim Eisenkerntransformator bis 200 VA.

Funktioniert er ohne Internet?
Ja, er arbeitet eigenständig im lokalen Netz und hat eine eingebettete Weboberfläche.

Kann ich zwei Schalter für eine Leuchte verwenden?
Ja. Das Modul hat zwei Eingänge SW1 und SW2. Die Dimmsteuerung ist sowohl mit einer als auch mit zwei Tasten möglich.

Welche Last gedimmt werden darf

Beim Transformator mit Eisenkern nennt der Hersteller bewusst Voltampere und nicht Watt. Es ist die Scheinleistung, die bei einer solchen Last höher ausfällt als die Wirkleistung, gerechnet wird also mit ihr und nicht mit der Angabe auf den Lampen. Gedimmt wird mit Phasenabschnitt, einem Verfahren, das sich für kapazitive und elektronische Lasten eignet.
