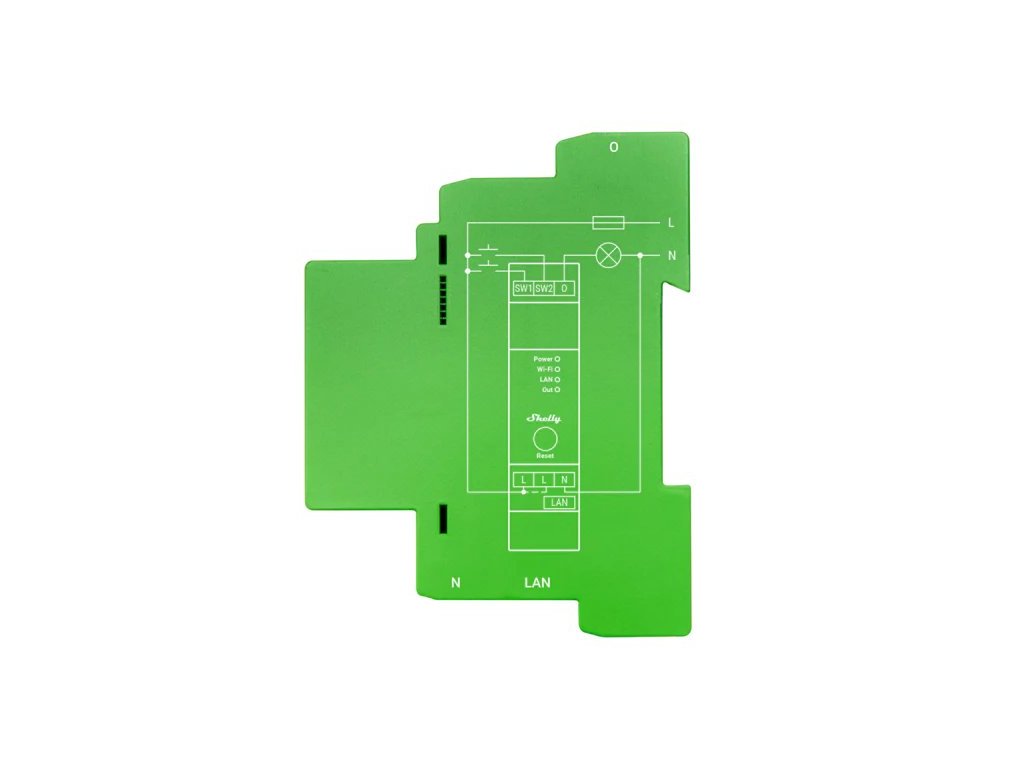

SHELLY Pro Dimmer 2PM Dimmermodul für DIN-Schiene 2-Kanal mit Verbrauchsmessung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

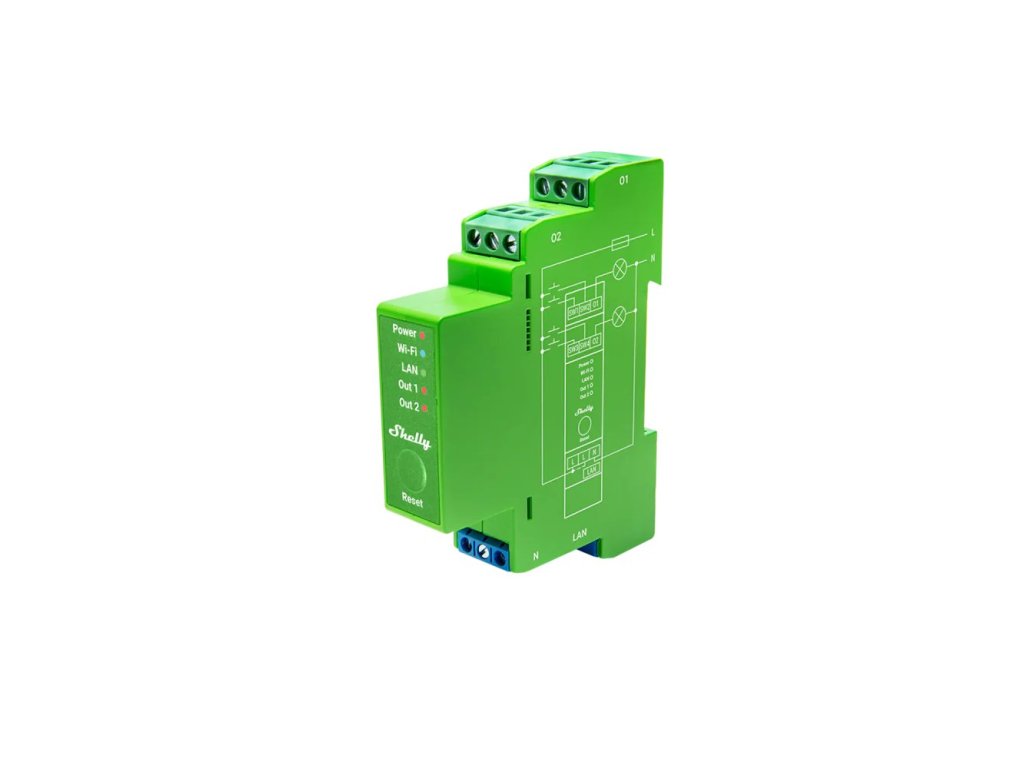

Dimmen im Verteiler folgt einer anderen Logik als in der Dose unter dem Schalter. Das Modul ist zugänglich und wartbar und bedient zwei Stromkreise auf einmal. Shelly Pro Dimmer 2PM ist ein zweikanaliger Dimmer für die DIN-Schiene, der zusätzlich den Verbrauch misst und neben Wi-Fi auch einen festen LAN-Anschluss besitzt.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Stromkreise aus dem Verteiler dimmen.
• Ja, wenn Sie die Sicherheit einer Kabelverbindung wollen.
• Nein, wenn Ihnen ein Kreis genügt. Dafür gibt es den Pro Dimmer 1PM.
• Nein, wenn Sie Leuchten mit einer Steuerspannung von 0 bis 10 V ansteuern. Dafür ist der Pro Dimmer 0/1-10V PM gedacht, ein anderes Prinzip.

Auf einen Blick

• zwei unabhängige gedimmte Ausgänge O1 und O2
• 200 W je Kanal bei 220 V~, 100 W je Kanal bei 120 V~
• maximaler Strom 0,9 A je Kanal
• Dimmen im Phasenabschnitt
• Messung von Spannung, Strom, Leistung und Energie sowie interner Temperatursensor
• vier Eingänge SW1 bis SW4 für Schalter oder Taster
• Wi-Fi, Bluetooth und Ethernet über RJ45
• 19 mm Baubreite auf der DIN-Schiene, Gewicht 75 g

Funktionen

Neben dem Dimmen selbst hat das Modul mehrere Funktionen, die über den Lichteindruck entscheiden. Die automatische Dimmkalibrierung sucht einen gleichmäßigen Verlauf über den gesamten Bereich. Minimale und maximale Helligkeit grenzen den Bereich dort ein, wo eine Leuchte in den Endlagen nicht sauber arbeitet. Warm-up gibt Leuchtmitteln, die zum Starten mehr Energie brauchen, unterhalb von zehn Prozent Helligkeit einen Anfangsimpuls. Die Gammakorrektur im Bereich 0,4 bis 4,0 gleicht die Dimmschritte so an, dass sie für das Auge gleich groß wirken, der Wert ohne Korrektur ist 1,0. Dazu kommen Nachtmodus, Wochenpläne, Timer und Scripting.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45. Eine Kabelverbindung ist im Verteiler meist die zuverlässigste Wahl. Das Gerät kann sowohl eigenständig im lokalen Wi-Fi-Netz als auch über Cloud-Dienste betrieben werden. Zur Bedienung und Einstellung besitzt es eine eingebettete Weboberfläche. Es beherrscht MQTT, Webhooks und Skripte und arbeitet als BLE-Gateway sowie als Wi-Fi-Repeater. Unterstützt werden Home Assistant, Google Home, Alexa und SmartThings. Die einzige Taste am Modul ist Reset: fünf Sekunden aktivieren den Access Point und Bluetooth, zehn Sekunden setzen das Gerät auf Werkseinstellungen zurück.

Montage und Anwendung

Das Modul sitzt auf der DIN-Schiene und ist 19 mm breit. Die Versorgung liegt bei 110 bis 240 V~ mit 50 oder 60 Hz, die Eigenleistungsaufnahme liegt unter 2 W.

• externe Absicherung mit 10 A, Auslösecharakteristik B oder C
• 6 kA Bemessungsschaltvermögen und Energiebegrenzungsklasse 3
• grüne Klemmen, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge
• blaue Klemme, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm
• das LAN-Kabel nur im spannungsfreien Zustand stecken oder ziehen

Ausstattung

Zwei gedimmte Kanäle auf neunzehn Millimetern Baubreite bedeuten, dass der Platz auf der Schiene nur einmal belegt wird. Jeder Kanal hat einen eigenen Ausgang, ein eigenes Paar Steuereingänge und eine eigene Leuchtdiode, sodass sich zwei völlig getrennte Lichtgruppen führen lassen.

• Eine selbsttätige Dimmkalibrierung, die den Verlauf an die angeschlossene Last anpasst
• Eine minimale und eine maximale Helligkeit, also das Beschneiden des Bereichs dort, wo das Licht nicht mehr sinnvoll reagiert
• Einen Startimpuls für Leuchtmittel, die unterhalb von zehn Prozent Helligkeit mehr Energie zum Zünden brauchen
• Eine Gammakorrektur im Bereich von 0,4 bis 4,0 mit dem Grundwert 1,0, damit die Dimmschritte auch für das Auge gleichmäßig wirken
• Die Änderungsgeschwindigkeit beim Halten der Taste und getrennt davon die Überblendzeit von null auf hundert Prozent
• Einen Nachtmodus mit eigener Helligkeitsstufe
• Die Bedienung mit einer oder zwei Tasten für jeden Kanal gesondert
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überlast

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 8 MB Flash-Speicher. Wi-Fi sendet im Band von 2401 bis 2483 MHz mit weniger als 20 dBm, Bluetooth 4.2 im Band von 2400 bis 2483,5 MHz mit weniger als 4 dBm. Dazu kommen ein Voltmeter, ein Amperemeter, die Messung von Leistung und Energie sowie ein interner Temperatursensor. Das Gerät verwaltet 20 Zeitpläne, 20 Webhooks mit je fünf Adressen, Skripte und MQTT.

Was Sie noch brauchen

• Dimmbare Leuchtmittel in beiden Stromkreisen. Eine nicht dimmbare LED läuft an diesem Gerät nicht gleichmäßig hoch, sondern flackert. Prüfen Sie das im Datenblatt des Leuchtmittels und nicht nach dem Aussehen.
• Eine vorgeschaltete Absicherung mit 10 A. Der Hersteller nennt dazu die Auslösecharakteristik B oder C, ein Ausschaltvermögen von 6 kA und die Energiebegrenzungsklasse 3.
• Einen Neutralleiter unmittelbar am Gerät. Die Klemme N ist einmal vorhanden und gemeinsam, die Außenleiterklemmen L gibt es zweimal.
• Vier Leitungen für die Steuereingänge, wenn beide Kanäle mit zwei Tasten bedient werden sollen. SW1 und SW2 gehören zum Ausgang O1, SW3 und SW4 zum Ausgang O2.
• Zwei verschiedene Leiterquerschnitte je nach Farbe des Steckverbinders. Die grünen nehmen 0,5 bis 2,5 mm² bei 6 bis 7 mm Abisolierlänge auf, der blaue 0,5 bis 1,5 mm² bei 5 bis 6 mm. Zulässig sind eindrähtige und feindrähtige Leiter ebenso wie Aderendhülsen.
• Einen Drehmomentschraubendreher für 0,4 Nm. Der Wert gilt für alle Klemmen.
• Platz auf der Schiene mit 19 mm Baubreite. Das Gerät ist 94 mm hoch, 69 mm tief und wiegt 75 g.
• Einen spannungsfreien Zustand beim Umgang mit Netzwerkkabel und Zusatzmodul. Das LAN-Kabel wird nur spannungsfrei gesteckt und gezogen, und sein Stecker darf an der Griffstelle kein blankes Metall zeigen. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Einen Einbauort im Innenraum. Temperatur -20 bis 40 °C, Luftfeuchtigkeit 30 bis 70 %, Höhe bis 2000 m.

Einsatzbereiche

• Wohnzimmer mit zwei gedimmten Kreisen, gesteuert aus dem Verteiler
• Sanierung, bei der die vorhandenen Schalter bleiben und nur die Technik im Verteiler wechselt
• Hotelzimmer oder Apartment mit Nachtmodus
• Büro, in dem der Verbrauch der Beleuchtung erfasst wird
• Installationen mit fester Verkabelung, in denen man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Der Dimmer arbeitet im Phasenabschnitt. Eine Leuchte, die dieses Verfahren nicht unterstützt, kann flackern oder brummen. Klären Sie das mit dem Lieferanten der Leuchte.
• Die Grenzwerte gelten je Kanal, nicht für das ganze Modul. Bei 220 V~ sind es 200 W bei dimmbaren LED, Glühlampen, Halogenlampen und dimmbaren elektronischen Transformatoren sowie 200 VA beim Eisenkerntransformator mit Niedervolt-Glühlampen.
• Nötig ist eine externe Absicherung mit 10 A, Auslösecharakteristik B oder C. Das Modul selbst besitzt Schutzfunktionen gegen Überhitzung, Überspannung, Überstrom und Überlast.
• Stecken Sie das LAN-Kabel nur im spannungsfreien Zustand, und sein Stecker darf an den berührten Stellen keine metallischen Teile haben.
• An der Add-on-Schnittstelle liegt bei eingeschalteter Versorgung Hochspannung an.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die Luftfeuchte bei 30 bis 70 % und die maximale Einsatzhöhe bei 2000 m.

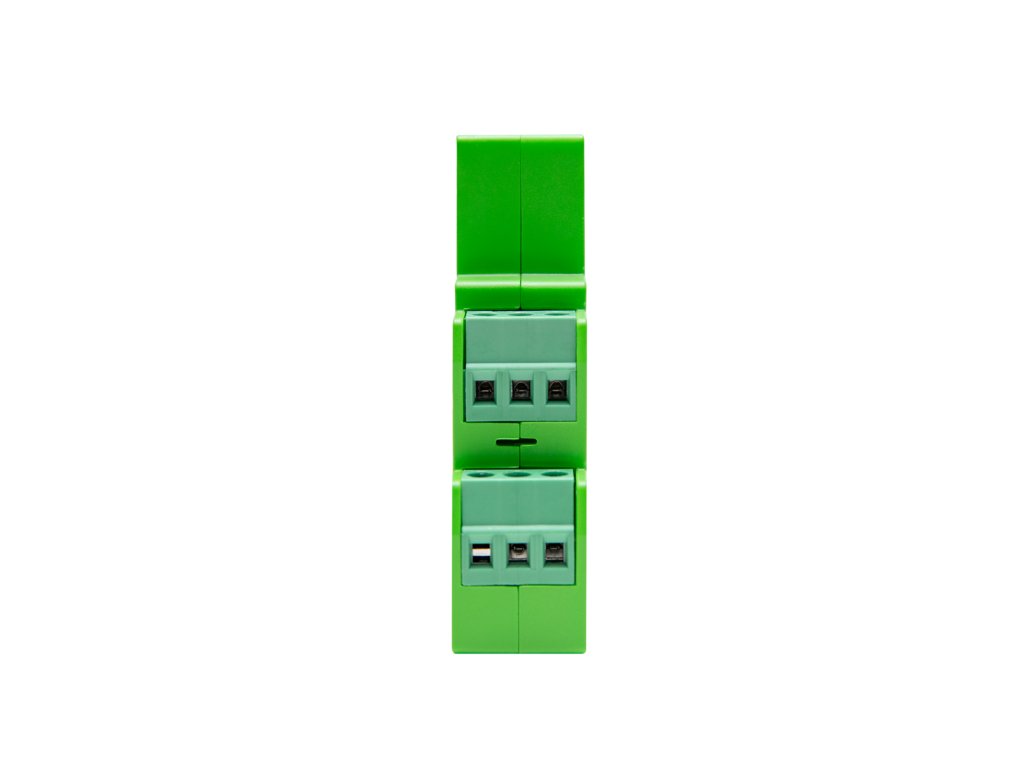

Anschlussklemmen

Zwei Eingänge je Kanal gibt es, damit sich mit zwei Tasten dimmen lässt, von denen eine heller und die andere dunkler stellt. Wer je Kanal nur eine Taste braucht, lässt den zweiten Eingang einfach frei. Den Zustand beider Ausgänge zeigen die eigenen Leuchtdioden Out 1 und Out 2.

Häufige Fragen

Wie viele Leuchten kann ich anschließen?
Entscheidend ist die Summe der Leistung je Kanal, nicht die Stückzahl. Bis 200 W je Kanal bei 220 V~, beim Eisenkerntransformator bis 200 VA je Kanal.

Kann er LED dimmen?
Ja, sofern sie dimmbar sind. Dimmbare LED-Lampen schafft er bis 200 W je Kanal bei 220 V~.

Funktioniert er ohne Internet?
Ja. Ohne Cloud arbeitet er im lokalen Netz, und das Modul hat eine eingebettete Weboberfläche.

Warum LAN, wenn es Wi-Fi gibt?
Im Verteiler ist der Funk oft schwächer, das Kabel gibt Sicherheit. Beides steht zur Verfügung, die Wahl liegt bei Ihnen.

Worin liegt der Unterschied zum Pro Dimmer 1PM?
In der Zahl der Kanäle. Das 2PM hat zwei Ausgänge und vier Eingänge, das 1PM einen Ausgang.

Welche Last gedimmt werden darf

Alle Grenzwerte der Tabelle gelten je Kanal und nicht für das ganze Gerät. Beim Transformator mit Eisenkern nennt der Hersteller bewusst Voltampere und nicht Watt. Es ist die Scheinleistung, die bei einer solchen Last höher ausfällt als die Wirkleistung, gerechnet wird also mit ihr und nicht mit der Angabe auf den Lampen. Gedimmt wird mit Phasenabschnitt, einem Verfahren, das sich für kapazitive und elektronische Lasten eignet.
