SHELLY Pro Dual Cover/Shutter PM Rollladenmodul für DIN-Schiene für zwei Behänge mit Farbdisplay und Verbrauchsmessung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

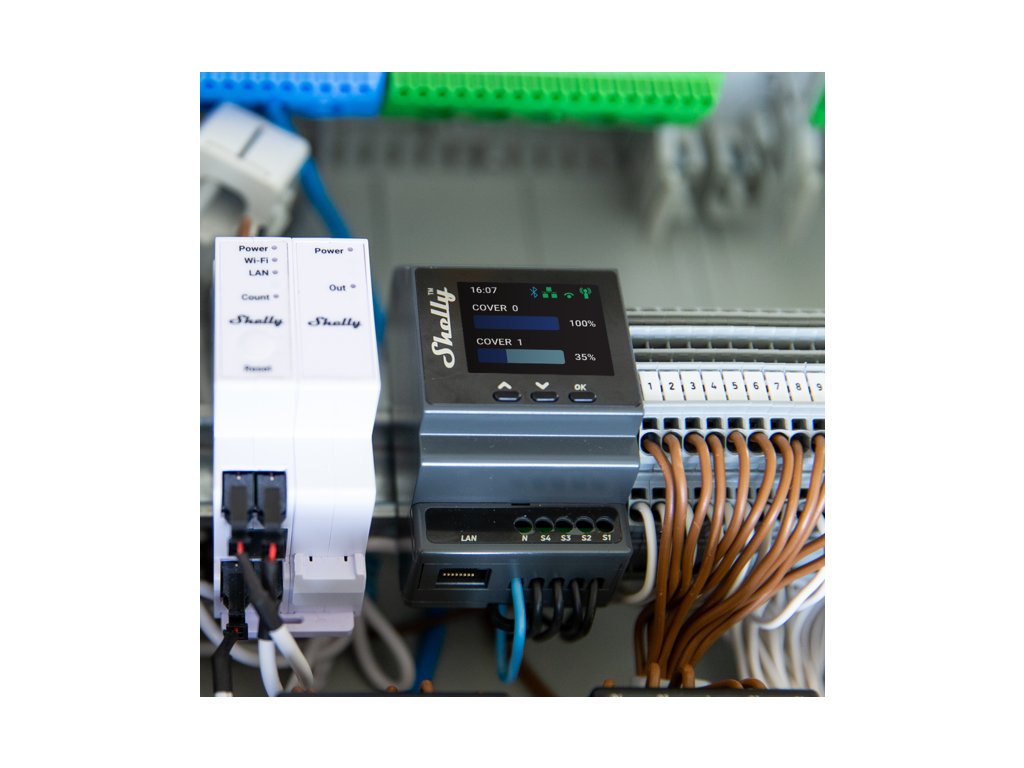

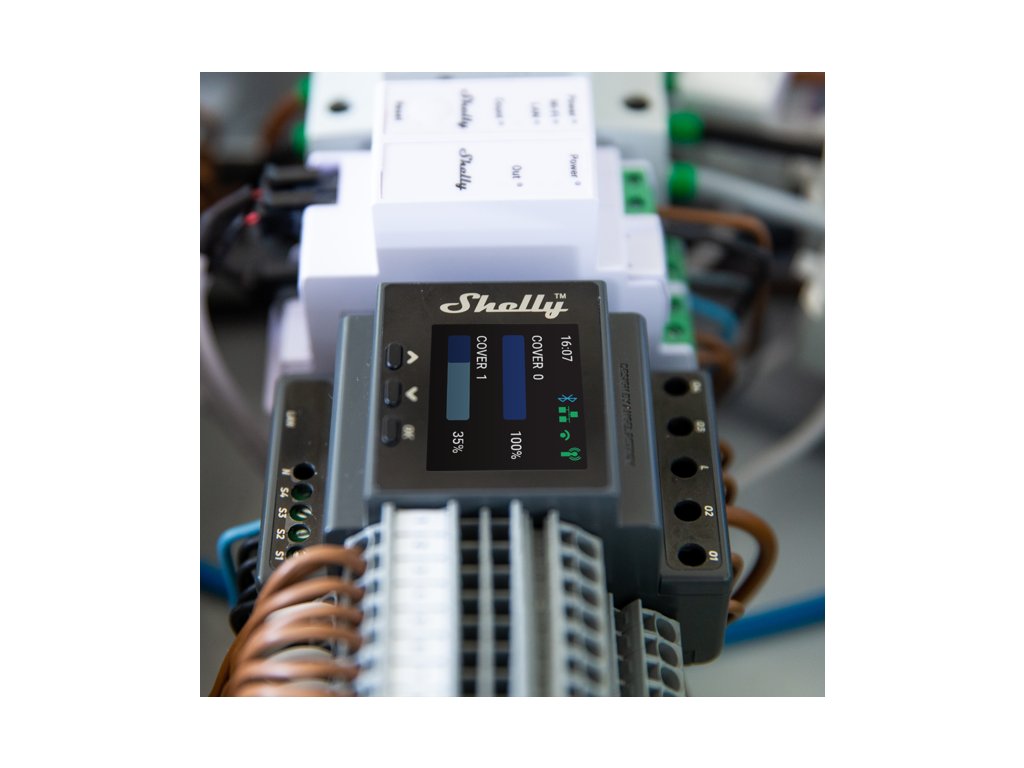

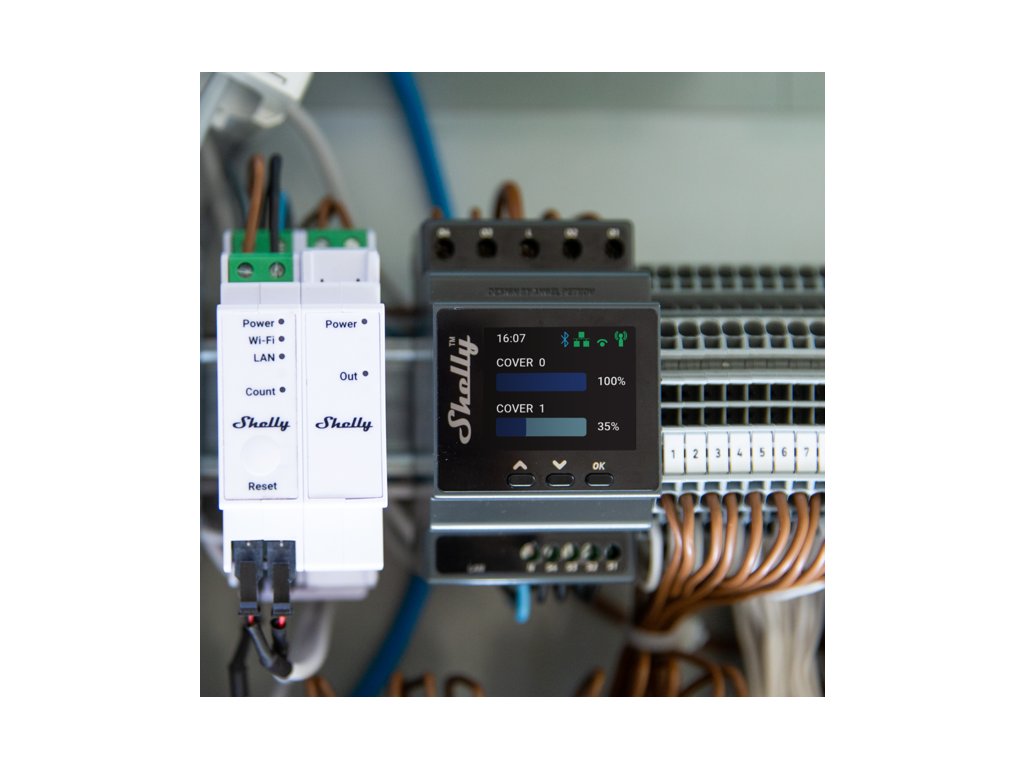

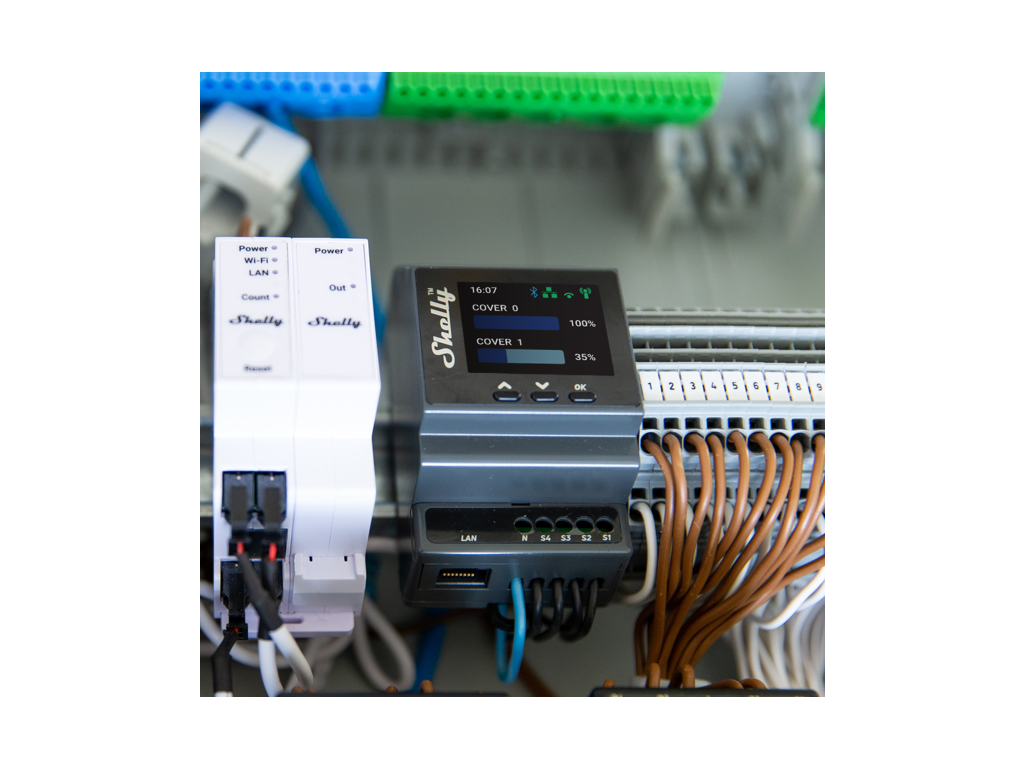

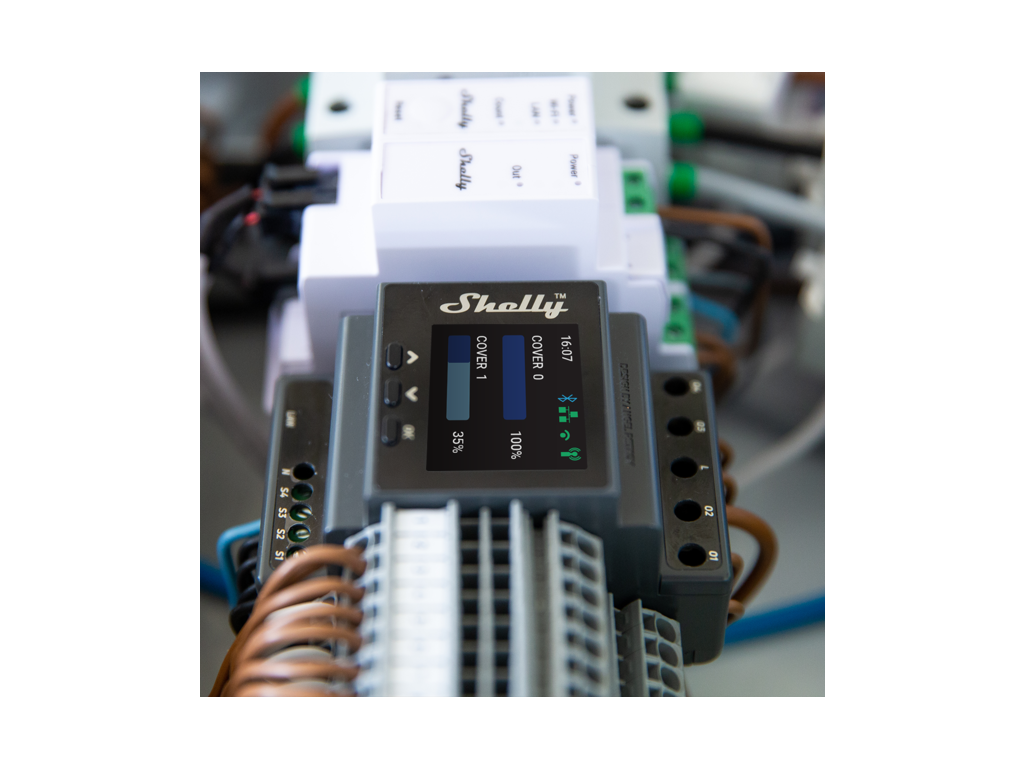

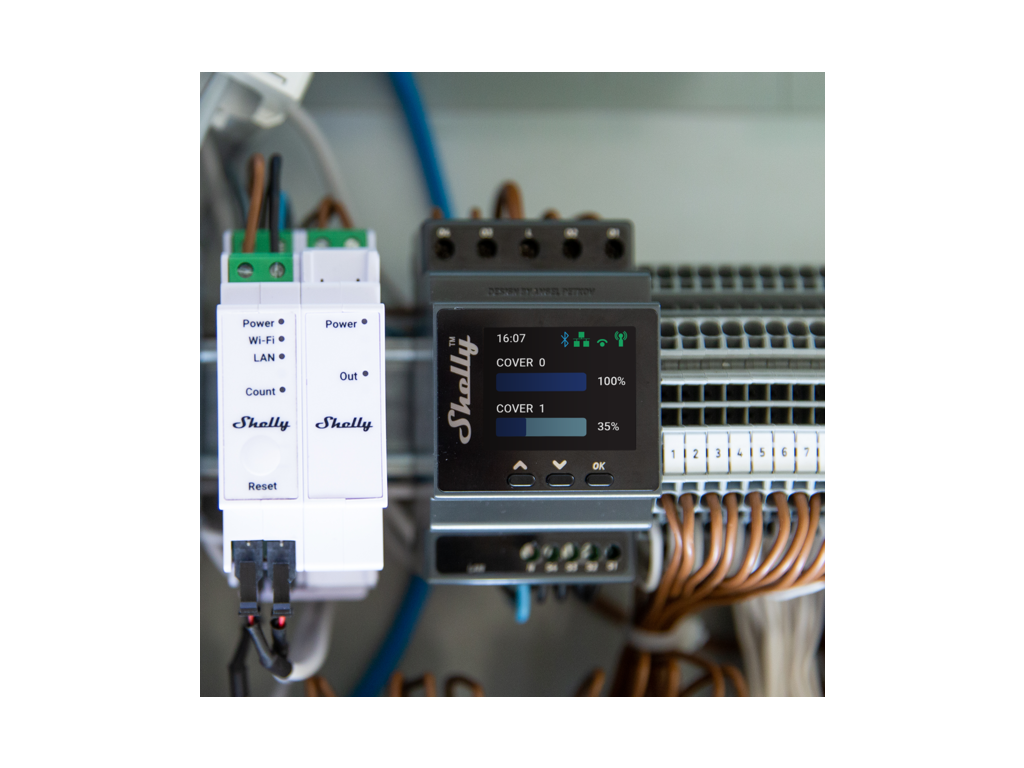

Ein Farbdisplay mit Menü direkt am Modul bedeutet, dass der Zustand beider Behänge im Verteiler ablesbar ist und nicht erst in der App. Shelly Pro Dual Cover/Shutter PM steuert zwei Behänge unabhängig voneinander und misst dabei, was ihre Antriebe verbrauchen.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Behänge oder Jalousien aus dem Verteiler steuern.
• Ja, wenn Sie Zustand und Einstellungen auch ohne App zur Hand haben wollen. Das Modul hat ein Display und drei Tasten.
• Ja, wenn Sie das Modul per Kabel anbinden wollen. Neben Wi-Fi gibt es Ethernet.
• Ja, wenn Sie den Verbrauch der Antriebe sehen wollen.
• Nein, wenn Ihre Antriebe mit Gleichspannung arbeiten. Das Modul ist rein für Wechselspannung.
• Nein, wenn in der Installation kein Neutralleiter liegt. Ohne ihn arbeitet das Modul nicht.
• Nein, wenn im Verteiler nur Platz für eine Teilungseinheit ist. Dieses Modul baut breiter.

Auf einen Blick

• zwei unabhängige Behänge, Ausgänge O1 und O2
• vier Relaisausgänge, auf und ab für jeden Behang
• 16 A je Ausgang bei 240 V AC
• vier Eingänge S1 bis S4, je zwei pro Behang
• LCD-Farbdisplay mit Menü und drei Bedientasten
• Messung von Spannung und Strom
• Schutz gegen Überhitzung, Überspannung, Überstrom und Leistungsüberschreitung
• Wi-Fi, Bluetooth und Ethernet über RJ45
• Scripting, MQTT, 20 Zeitpläne und 20 Webhooks mit je fünf Adressen
• Maße 96 x 53 x 59 mm, Ausführung in Dunkelgrau

Funktionen

Jeder Behang hat zwei eigene Ausgänge: einen für die Aufwärts- und einen für die Abwärtsrichtung, dazu ein eigenes Paar Bedieneingänge. Das Modul misst Spannung und Strom und besitzt einen internen Temperaturfühler. So sehen Sie, wie viel Strom die Antriebe aufnehmen. Geschützt ist es auf vier Wegen zugleich: gegen Überhitzung, Überspannung, Überstrom und Leistungsüberschreitung. Unterstützte Last sind bidirektionale Wechselstrommotoren mit RC-Gliedern, das gehört also in die Planung.

Steuerung und Kommunikation

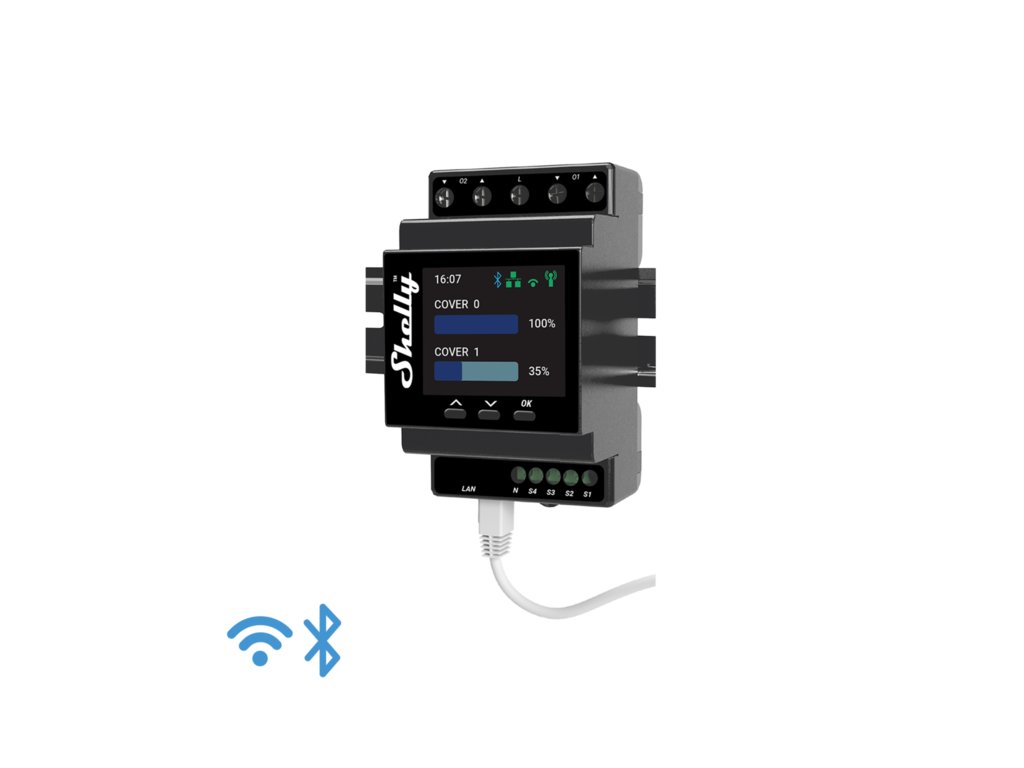

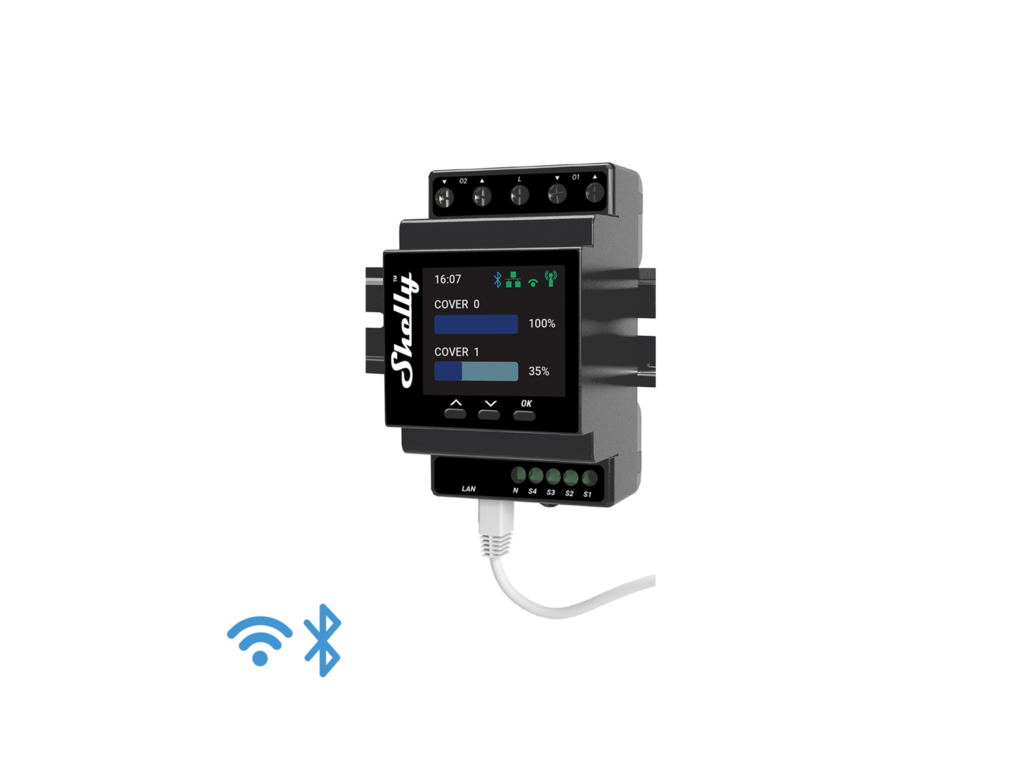

Ungewöhnlich ist die Bedienung direkt am Modul. An der Frontplatte sitzen drei Tasten und ein Farbdisplay:

• linke Taste bewegt im Menü nach oben
• mittlere bewegt nach unten
• rechte weckt das Display, öffnet bei längerem Druck das Menü, wählt mit kurzem Druck einen Eintrag und führt durch Halten aus einem Untermenü zurück

Die obere Leiste des Displays zeigt kurze Statusangaben. Ins Netz kommt das Modul über Wi-Fi oder Ethernet, dazu stehen Bluetooth und eine eingebaute Weboberfläche bereit. Die Firmware beherrscht Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen. CoAP wird nicht unterstützt.

Montage und Anwendung

Das Modul ist für die DIN-Schiene bestimmt, misst 96 x 53 x 59 mm und wiegt 150 g. Versorgt wird es aus dem Wechselstromnetz mit 110 bis 240 V, ein Neutralleiter ist erforderlich. Die Eigenleistungsaufnahme liegt unter 3 W. In die grünen Steckverbinder gehören Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. Die Eingänge S1 und S2 steuern den ersten Behang, S3 und S4 den zweiten, die Ausgänge O1 und O2 haben jeweils eine Klemme für auf und eine für ab. Das LAN-Kabel darf nur bei ausgeschalteter Stromversorgung gesteckt oder gezogen werden, und sein Steckverbinder darf an den vom Benutzer berührten Stellen keine metallischen Teile haben.

Ausstattung

Ein Rollladen ist keine gewöhnliche Last. Er fährt gegen einen Anschlag, kann auf ein Hindernis treffen, und der Antrieb darf niemals in beide Richtungen zugleich anlaufen. Genau dafür bringt das Gerät eigene Mittel mit.

• Hinderniserkennung. Trifft der Antrieb auf ein Hindernis, hält das Gerät die Fahrt an und kehrt sie, sofern in den Einstellungen freigegeben, bis zum Endpunkt um. Die Empfindlichkeit ist einstellbar. Der Hersteller empfiehlt auch bei aktiver Erkennung, den Behang nur bei direkter Sicht darauf zu bedienen.
• Eine Kalibrierfahrt, nach der das Gerät die Position in Prozent kennt und sie genau anfährt
• Zwei Richtungsausgänge je Rollladen, auf und ab, also vier Relaisausgänge insgesamt
• Messung von Spannung und Strom sowie ein interner Temperatursensor
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überlast
• Ein Farbdisplay mit Menü und drei Bedientasten an der Front

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 8 MB Flash-Speicher. Der Funk sendet im Band von 2400 bis 2495 MHz mit weniger als 20 dBm, Wi-Fi nach 802.11 b/g/n, Bluetooth in der Version 4.2. Das Gerät verwaltet 20 Zeitpläne, 20 Webhooks mit je fünf Adressen, Skripte und MQTT. CoAP unterstützt es nicht.

Was Sie noch brauchen

• Zwei RC-Glieder je Antrieb. Der Hersteller empfiehlt sie beim bidirektionalen Rollladenmotor mit 0,1 µF / 100 Ω / 1/2 W / 600 V. Der Motor ist eine induktive Last, ohne sie entstehen beim Richtungswechsel Spannungsspitzen.
• Einen Antrieb bis 1,0 HP bei 240 V Wechselspannung, das sind rund 0,75 kW. Bei 120 V Wechselspannung gilt die Hälfte.
• Zwei getrennte Absicherungen. Die Zuleitung des Geräts wird mit höchstens 32 A abgesichert, der Laststromkreis mit dem Antrieb gesondert und mit höchstens 16 A nach EN60898-1. Für beide nennt der Hersteller die Auslösecharakteristik B oder C, ein Ausschaltvermögen von mindestens 6 kA und die Energiebegrenzungsklasse 3.
• Zehn Millimeter Luft rings um das Gerät, wenn Ströme über 5 A je Kanal zu erwarten sind. Das ist eine Vorgabe des Herstellers, keine Empfehlung.
• Einen Neutralleiter unmittelbar am Gerät. Ohne ihn arbeitet es nicht.
• Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge und einen Drehmomentschraubendreher für 0,4 Nm.
• Platz auf der Schiene für vier Teilungseinheiten. Das Gerät ist 53 mm breit, bei einem Teilungsmaß von 17,5 mm reichen drei Einheiten also nicht. Es ist 96 mm hoch, 59 mm tief und wiegt 150 g.
• Einen trockenen Innenraum. Temperatur -20 bis 40 °C, Luftfeuchtigkeit 30 bis 70 %, Höhe bis 2000 m, Verschmutzungsgrad 2.
• Einen spannungsfreien Zustand beim Stecken des Netzwerkkabels. Das LAN-Kabel wird nur bei ausgeschaltetem Gerät gesteckt und gezogen, und sein Stecker darf an der Griffstelle kein blankes Metall zeigen.

Einsatzbereiche

• zwei Außenjalousien oder Rollläden, gesteuert aus dem Verteiler
• zwei Antriebe mit eigenem Zeitplan an einem Modul
• Mehrfamilienhaus, in dem der Zustand ohne Telefon sichtbar sein soll
• Büro mit zeitplangesteuerter Verschattung
• Installation mit fester Verkabelung, in der man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Unterstützte Last sind bidirektionale Wechselstrommotoren mit RC-Gliedern.
• Ein Neutralleiter ist erforderlich, ohne ihn arbeitet das Modul nicht.
• Eine Gleichspannungsversorgung und das Schalten von Gleichspannung unterstützt das Modul nicht.
• Das Maximum liegt bei 16 A je Ausgang bei 240 V AC.
• Das Modul ist in Dunkelgrau ausgeführt.
• Mit 53 mm Breite braucht es mehr Platz auf der Schiene als Geräte mit einer Teilungseinheit.
• CoAP wird nicht unterstützt.
• Das LAN-Kabel wird nur im spannungsfreien Zustand gesteckt, und sein Steckverbinder darf an berührbaren Stellen keine metallischen Teile haben.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Das Modul gehört in den Verteiler in einem trockenen Innenraum.
• Der Einbau in den Verteiler ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Gleichspannung schaltet das Gerät nicht, der Hersteller führt dazu weder bei der Versorgung noch bei den Ausgängen einen Wert. Die gesamte Anlage ist eine Wechselstromanlage.

Häufige Fragen

Wie viele Behänge steuert es?
Zwei, jeden unabhängig. Jeder hat ein Ausgangspaar für auf und ab.

Geht die Bedienung ohne Telefon?
Ja. An der Frontplatte sitzen drei Tasten und ein Farbdisplay mit Menü.

Wie hoch ist der maximale Schaltstrom pro Ausgang?
Es sind 16 A je Ausgang bei 240 V Wechselspannung.

Brauchen die Antriebe ein RC-Glied?
Unterstützte Last sind bidirektionale Wechselstrommotoren mit RC-Gliedern.

Unterstützt das Modul eine Ethernet-Verbindung?
Ja, es hat einen RJ45-Anschluss. Das Kabel jedoch nur bei ausgeschalteter Versorgung stecken.

Was das Display zeigt

Bedient wird das mit drei Tasten. Die linke blättert im Menü nach oben, die mittlere nach unten, und die rechte weckt zunächst das Display, öffnet mit einem langen Druck das Menü und bestätigt mit einem kurzen die Auswahl. Aus einem Untermenü kommen Sie mit einem langen Druck auf dieselbe rechte Taste zurück.
