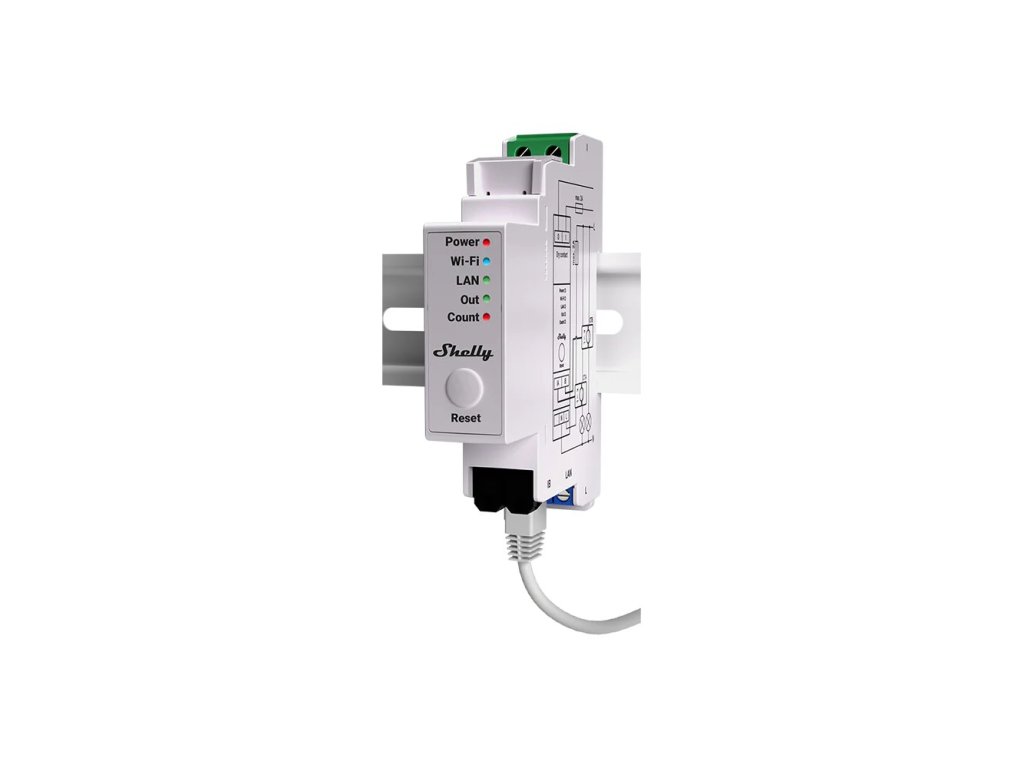

SHELLY Pro EM-50 2-Kanal-Einphasen-Energiezähler für DIN-Schiene mit Relais für Schütz, inkl. 2 Stromwandler 50 A, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Ein Zähler, der nicht nur zählt, sondern auch schaltet. Shelly Pro EM-50 erfasst zwei einphasige Kreise über Stromwandler und besitzt dazu ein eingebautes, galvanisch getrenntes Relais, mit dem ein Schütz angesteuert wird.

Ist das etwas für Sie?

• Ja, wenn Sie zwei einphasige Kreise bis 50 A mit einem Gerät messen wollen.
• Ja, wenn die Messung zugleich ein Schütz ansteuern soll. Das Relais sitzt im Gerät.
• Ja, wenn Sie eine Photovoltaikanlage beobachten. Die Vierquadrantenmessung trennt bezogene und eingespeiste Energie.
• Ja, wenn im Verteiler nur das Kabel bleiben soll. LAN, Wi-Fi und Bluetooth lassen sich einzeln ein- und ausschalten.
• Nein, wenn Sie eine Dreiphasenmessung brauchen. Dieses Gerät ist zweikanalig und einphasig.
• Nein, wenn Sie einen großen Verbraucher direkt schalten wollen. Das Relais reicht bis 2 A und steuert ein Schütz an.
• Nein, wenn Sie über 50 A je Kanal messen.

Auf einen Blick

• zwei Messkanäle über Stromwandler, Eingänge IA und IB
• Strombereich 0 bis 50 A
• eingebautes, galvanisch getrenntes Relais bis 2 A bei 240 V AC zur Schützansteuerung
• Spannungsmessung 100 bis 260 V mit ±1 % Genauigkeit
• Vierquadrantenmessung
• Speicher für mindestens 60 Tage in Minutenauflösung
• Export als CSV und als JSON über RPC
• Echtzeituhr, die die Zeit auch bei Verlust der Verbindung zum SNTP-Server hält
• Wi-Fi, Bluetooth und Ethernet über RJ45, jeweils einzeln abschaltbar
• 19 mm Baubreite auf der DIN-Schiene, 63 g Gewicht

Funktionen

Auf beiden Kanälen meldet das Gerät in Echtzeit Spannung, Strom, Wirk- und Scheinleistung sowie den Leistungsfaktor, dazu Wirk- und Scheinenergie. Die Messung arbeitet in vier Quadranten und trennt damit bezogene von eingespeister Energie. Die Messwerte legt es in einem Speicher ab, der einen Spannungsausfall übersteht, und aus dem sich mindestens sechzig Tage in Minutenauflösung zurücklesen lassen. Die Besonderheit ist das eingebaute Relais: Es hat die galvanisch getrennten Klemmen I und O, schaltet bis 2 A und dient der Ansteuerung eines Schützes. Umschalten lässt es sich auch von Hand mit einem kurzen Druck auf die Taste am Gerät.

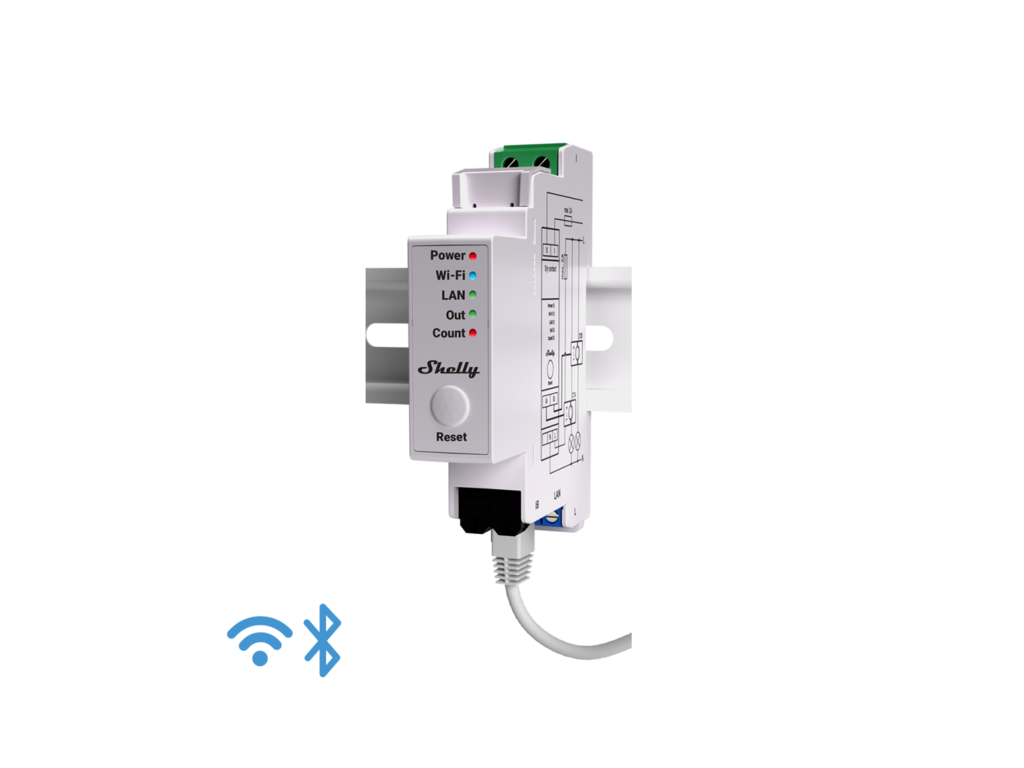

Steuerung und Kommunikation

Bemerkenswert ist, dass sich die drei Verbindungsarten einzeln ein- und ausschalten lassen: Ethernet, Wi-Fi und Bluetooth. Wer im Verteiler nur Kabel wünscht, belässt LAN aktiv und schaltet den Funk ab. Bedient und eingerichtet wird über die eingebaute Weboberfläche, in die Cloud geht es per MQTT, HTTP oder WebSocket, und die eingehenden Verbindungen unterstützen TLS. Aus der Firmware nutzen Sie Scripting, MQTT und zwanzig Webhooks mit je fünf Adressen. CoAP wird nicht unterstützt. Eine Taste an der Front bedient drei Dinge: ein kurzer Druck schaltet das Relais um, fünf Sekunden Halten öffnen den Access Point und zehn Sekunden Halten setzen auf Werkseinstellungen zurück.

Montage und Anwendung

Die Klemmen gliedern sich in drei Gruppen:

• L und N für Versorgung und Messspannung
• IA und IB für die Stromwandler
• I und O für den geschalteten Kreis

Der zulässige Leiterquerschnitt beträgt 0,5 bis 2,5 mm² bei 6 bis 7 mm Abisolierlänge, angezogen wird mit höchstens 0,4 Nm. Auf der Schiene belegt das Modul 19 mm, die Gesamtabmessungen betragen 94 x 19 x 69 mm bei 63 g. Versorgt wird mit 100 bis 260 V bei 50/60 Hz, die Eigenleistungsaufnahme bleibt unter 3 W. Zwei Dinge sind zu beachten. Das LAN-Kabel wird nur bei ausgeschalteter Stromversorgung des Geräts gesteckt oder gezogen, und sein Steckverbinder darf an berührbaren Stellen keine metallischen Teile haben. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.

Ausstattung

Ein Zähler, der nur den Verbrauch anzeigt, leistet die halbe Arbeit. Dieser weiß zusätzlich, in welche Richtung die Energie fließt, behält das zwei Monate lang und kann danach ein Schütz schalten.

• Messung in vier Quadranten, Bezug und Einspeisung werden also unterschieden. Der Hersteller führt das Gerät als vorbereitet für Photovoltaik.
• Zwei getrennte Kanäle, jeder mit einem eigenen Stromwandler
• Ein eingebautes Relais mit potentialfreiem Kontakt zur Ansteuerung eines Schützes, galvanisch von der Messung getrennt
• Datenaufzeichnung über mindestens 60 Tage im Minutenraster, in einem Speicher, der einen Spannungsausfall übersteht
• Export nach CSV für die aufgezeichneten Netzqualitätswerte und nach JSON über die RPC-Schnittstelle
• Eine Echtzeituhr, die weiterläuft, auch wenn die Verbindung zum SNTP-Server abreißt
• Optische Verbrauchsanzeige, die Leuchtdiode blinkt umso schneller, je mehr Energie durch den gemessenen Stromkreis fließt
• Genauigkeitsklasse B für die Wirkenergie, der Hersteller nennt eine Messgenauigkeit von 1 Prozent

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 16 MB Flash-Speicher. Der Funk sendet im Band von 2400 bis 2495 MHz mit weniger als 20 dBm, Wi-Fi nach 802.11 b/g/n, Bluetooth in der Version 4.2, dazu Ethernet über RJ45. Das Gerät verwaltet 20 Webhooks mit je fünf Adressen, Skripte und MQTT. CoAP unterstützt es nicht. Es hat außerdem eine serielle Schnittstelle für ein Zusatzmodul von Shelly.

Was Sie noch brauchen

• Ein Schütz, wenn das Gerät etwas schalten soll. Das eingebaute Relais ist ein potentialfreier Kontakt für 2 A und dient der Ansteuerung eines Schützes. Ein größerer Verbraucher wird nicht direkt angeschlossen, die Grenze sind eben diese 2 A.
• Eine Absicherung des Geräts und des geschalteten Stromkreises mit höchstens 2 A. Der Hersteller nennt dazu die Auslösecharakteristik B oder C, ein Ausschaltvermögen von 6 kA und die Energiebegrenzungsklasse 3.

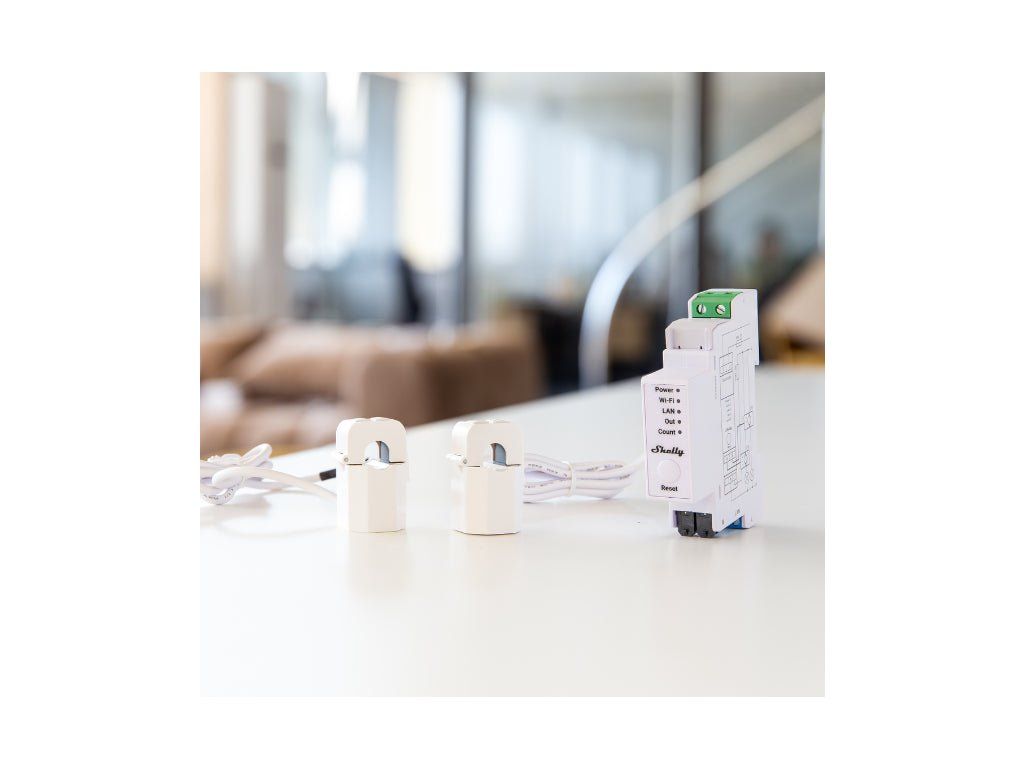

• Zugang zum gemessenen Leiter. Die Stromwandler werden über den Leiter gelegt, der sich dafür auftrennen oder wenigstens lösen lassen muss. Zwei Stück für 50 A liegen bei.
• Einen Neutralleiter unmittelbar am Gerät. Versorgt wird es über die Klemmen L und N, und genau diese Spannung misst es auch.
• Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge und einen Drehmomentschraubendreher für 0,4 Nm. Zulässig sind eindrähtige und feindrähtige Leiter ebenso wie Aderendhülsen.
• Platz auf der Schiene mit 19 mm Baubreite. Das Gerät ist 94 mm hoch, 69 mm tief und wiegt 63 g.
• Einen spannungsfreien Zustand beim Umgang mit Netzwerkkabel und Zusatzmodul. Das LAN-Kabel wird nur bei ausgeschaltetem Gerät gesteckt und gezogen, und an der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Einen Einbauort im Innenraum. Temperatur -20 bis 40 °C, Luftfeuchtigkeit 30 bis 70 %, Höhe bis 2000 m.

Einsatzbereiche

• zwei einphasige Kreise, erfasst von einem Gerät
• Bezug und Photovoltaikerzeugung auf zwei getrennten Kanälen

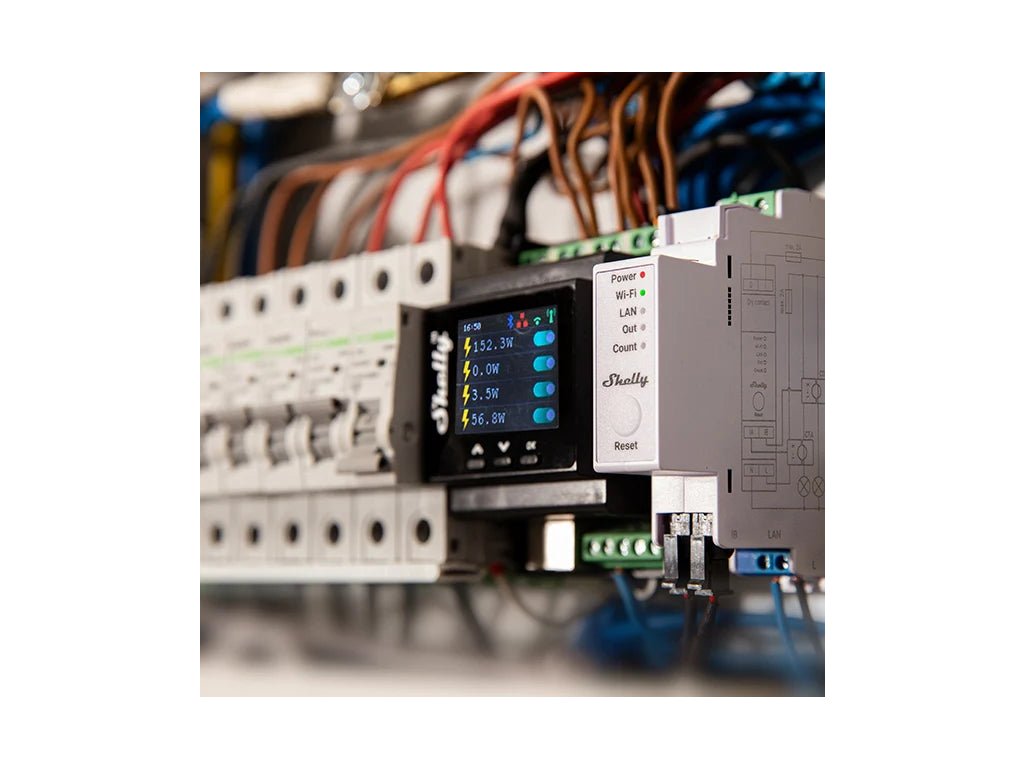

• Verteiler, in dem die Messung zugleich ein Schütz ansteuern soll
• Unterzählung zweier Gebäudeteile
• Installation mit fester Verkabelung, in der man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Das Gerät ist zweikanalig und einphasig. Für drei Phasen gibt es andere Modelle der Pro-Reihe.
• Das eingebaute Relais geht bis 2 A. Es ist zur Schützansteuerung gedacht, nicht zum Schalten eines großen Verbrauchers.
• Der Messbereich reicht von 0 bis 50 A je Kanal.
• Die Stromgenauigkeit beträgt ±1 % im Bereich 5 bis 50 A, jedoch ±2 % im Bereich 1 bis 5 A.
• Die Versorgung erfolgt mit 100 bis 260 V Wechselspannung. Eine Gleichspannungsversorgung und das Schalten von Gleichspannung unterstützt das Modul nicht.
• Die Daten bleiben mindestens 60 Tage in Minutenauflösung gespeichert.
• CoAP wird nicht unterstützt.
• An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Genaue Angaben zu den beiden beiliegenden 50-A-Wandlern.
• Der Einbau in den Verteiler ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Das Gerät beherrscht auch die geteilte Phase, also eine Anlage mit zwei Leitern von je 120 V Wechselspannung gegen den Neutralleiter. Dann führt der erste Kanal den einen Zweig und der zweite den entgegengesetzten.

Häufige Fragen

Wie viele Kreise misst es?
Zwei, jeden über einen eigenen Stromwandler am Eingang IA oder IB.

Kann es auch schalten?
Ja, es hat ein eingebautes, galvanisch getrenntes Relais bis 2 A. Es ist zur Schützansteuerung vorgesehen.

Welchen Strommessbereich hat das Gerät?
Der Bereich reicht von 0 bis 50 A je Kanal.

Wie lange bleiben die Daten gespeichert?
Mindestens sechzig Tage in Minutenauflösung, in einem Speicher, der einen Spannungsausfall übersteht.

Kann ich Wi-Fi abschalten und nur LAN nutzen?
Ja, jede Verbindungsart lässt sich einzeln ein- oder ausschalten.

Was das Gerät misst und wie genau

Gemessen wird der Stromkreis, über dem der Wandler sitzt, nicht das Gerät selbst. Was nicht durch den Wandler läuft, taucht in den Zahlen nicht auf.
