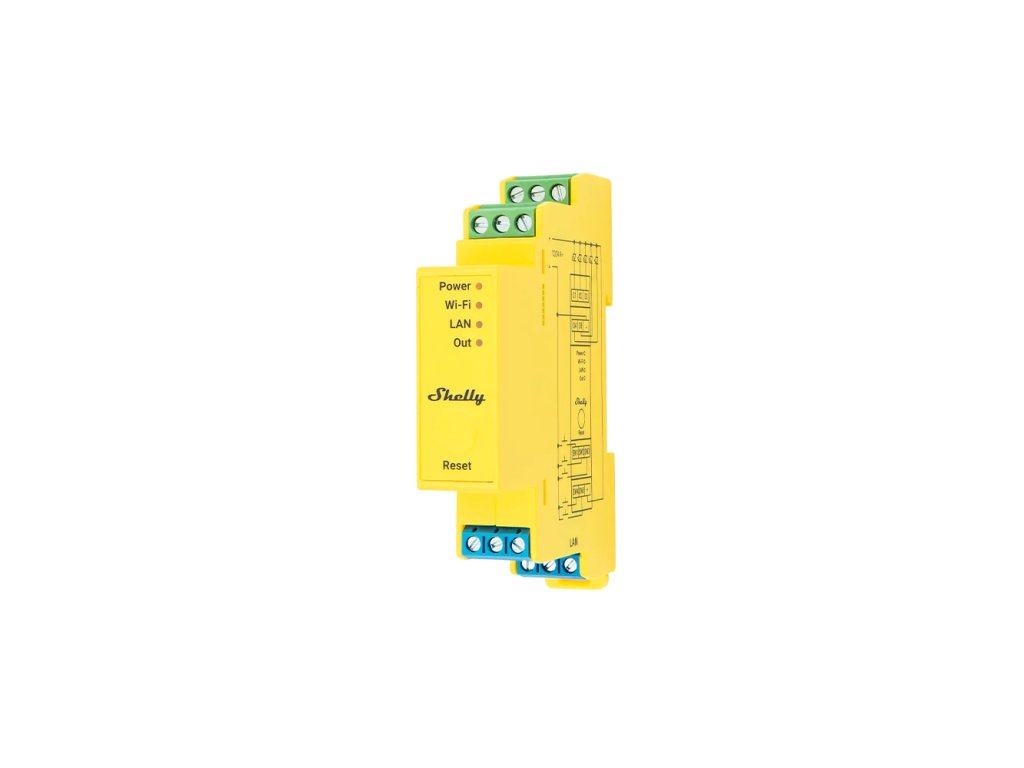

SHELLY Pro RGBWW PM Steuermodul für LED-Streifen auf DIN-Schiene fünfkanalig mit Verbrauchsmessung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Fünf Kanäle bedeuten, dass Farbe und abstimmbares Weiß in ein Modul passen. Shelly Pro RGBWW PM ist ein Steuermodul für LED-Streifen auf der DIN-Schiene, das je nach gewähltem Profil eine farbige Leuchte mit Weißanteil, zwei Gruppen mit abstimmbarem Weiß oder gleich fünf unabhängige Kreise bedient.

Ist das etwas für Sie?

• Ja, wenn Sie LED-Streifen aus dem Verteiler ansteuern und mehr als vier Kanäle brauchen.
• Ja, wenn Sie in einer Leuchte Farbe und abstimmbares Weiß zugleich mischen wollen.
• Ja, wenn Sie zwei unabhängige Zonen mit abstimmbarem Weiß oder fünf einzelne Kreise brauchen.
• Ja, wenn Sie den Verbrauch der Beleuchtung sehen wollen und im Verteiler ein LAN liegt.
• Nein, wenn Ihnen vier Kanäle in der Installationsdose genügen. Dafür gibt es den Plus RGBW PM mit anderen Strömen und anderer Montage.
• Nein, wenn Sie das Modul direkt an Netzspannung legen wollen. Es wird mit 12 bis 24 V DC versorgt und das Netzteil für die Streifen brauchen Sie selbst.
• Nein, wenn Sie eine abrechnungsfähige Messung brauchen. Die Genauigkeit liegt bei ±5 %, es ist ein Überblick.

Auf einen Blick

• fünf Ausgänge O1 bis O5 und fünf Eingänge SW1 bis SW5
• Eingänge für Taster, Schalter oder Analogsignal
• vier Profile, je nachdem welche Leuchte das Modul bedient
• Weißtemperatur 2700 bis 6500 K, einstellbar zwischen 1000 und 10000 K
• maximaler Steuerstrom 6 A je Kanal und 16 A insgesamt
• Versorgung 12 bis 24 V DC, Eigenleistungsaufnahme unter 1,5 W
• Messung von Spannung, Strom, Leistung und Leistungsfaktor
• Wi-Fi, Bluetooth und Ethernet über RJ45, 19 mm Baubreite auf der DIN-Schiene

Funktionen

Das Profil entscheidet, was aus den fünf Ausgängen wird:

• RGB mit abstimmbarem Weiß, das voreingestellte Profil. Farbe und Weißtemperatur lassen sich getrennt einstellen.
• zwei Gruppen mit abstimmbarem Weiß für zwei unabhängige Zonen mit warmem und kaltem Weiß, wo keine Farbe nötig ist.
• RGB mit zwei Leuchten für eine Farbleuchte und zwei einzelne dazu.
• fünf einzelne Leuchten, jeder Ausgang führt einen eigenen Kreis.

Dazu misst das Modul Spannung, Strom, Wirk- und Scheinleistung, den Leistungsfaktor und die Energie der Grundschwingung.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45. Es arbeitet als BLE-Gateway und als Wi-Fi-Repeater, beherrscht MQTT, Scripting und Verschlüsselung sowie zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen. Neben Wochenplänen bietet es erweiterte Zeitpläne. Am Modul sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, werden Access Point und Bluetooth aktiviert, bei zehn Sekunden folgt das Zurücksetzen auf Werkseinstellungen. Die Leuchtdiode ist einfarbig und unterscheidet die Zustände über den Blinkrhythmus.

Montage und Anwendung

Das Modul ist für die DIN-Schiene gedacht, 19 mm breit und 61 g schwer. Versorgt wird es mit 12 bis 24 V Gleichspannung an den Klemmen DC und GND. In den grünen Steckverbinder gehören Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, in die blauen 0,5 bis 1,5 mm² mit 5 bis 6 mm, das maximale Anzugsmoment beträgt 0,4 Nm. Die äußere Absicherung soll 16 A betragen, mit Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Das LAN-Kabel darf nur bei ausgeschalteter Stromversorgung gesteckt oder gezogen werden, und sein Steckverbinder darf an den vom Benutzer berührten Stellen keine metallischen Teile haben.

Ausstattung

Fünf Ausgänge und vier Profile bedeuten, dass dasselbe Gerät einmal einen RGBCCT-Streifen führt und ein andermal fünf getrennte Leuchten. Das Profil wird in den Einstellungen gewählt, und mit ihm ändert sich auch, welcher Eingang was bedient.

• Hohe PWM-Frequenz. Der Grundwert liegt bei 833 Hz und lässt sich auf 22 kHz anheben, was das Pfeifen des Netzteils dämpft. Der Hersteller weist darauf hin, dass dadurch bei Profilen mit RGB und geringer Helligkeit die Farbtreue leiden kann.
• Weißbereich von 2700 bis 6500 K in der Grundeinstellung, frei einstellbar zwischen 1000 und 10000 K je nach angeschlossenem Streifen
• Analoger Eingang. Die Eingänge nehmen Schalter, Taster oder ein Potentiometer mit 10 kΩ an.
• Nachtmodus mit eigener Helligkeit und Farbe, im Grundzustand 50 Prozent und 4600 K
• Mindesthelligkeit beim Einschalten, im Grundzustand 3 Prozent, damit das Licht nicht im Dunkeln anläuft
• Messung von Spannung, Strom, Wirk- und Scheinleistung, Energie und Leistungsfaktor
• Schutz gegen Überstrom, Überspannung und Überlast sowie ein interner Temperatursensor

Im Inneren arbeitet ein Prozessor ESP32-D0WDQ6 mit 40 MHz Takt und 8 MB Flash-Speicher. Wi-Fi sendet im Band von 2401 bis 2495 MHz mit weniger als 20 dBm, Bluetooth 4.2 im Band von 2400 bis 2483,5 MHz mit weniger als 4 dBm, dazu Ethernet über RJ45. Das Gerät verwaltet 20 Zeitpläne, erweiterte Zeitpläne, 20 Webhooks mit je fünf Adressen, Skripte, MQTT und einen Schlüssel-Wert-Speicher. Messwerte legt es jedoch nicht ab, eine Datenaufzeichnung führt der Hersteller nicht.

Was Sie noch brauchen

• Ein Gleichspannungsnetzteil mit 12 oder 24 V. Das Gerät ist nicht für Netzspannung gedacht, es wird aus demselben Netzteil versorgt wie der Streifen.
• Ein Netzteil mit Reserve je Kanal. Ein Kanal trägt 6 A, alle fünf zusammen 16 A. Die Summe der Nennströme der Streifen muss unter diesen Werten bleiben.
• Eine Absicherung mit 16 A mit der Auslösecharakteristik B oder C, einem Ausschaltvermögen von 6 kA und der Energiebegrenzungsklasse 3.
• Einen Streifen, der zum gewählten Profil passt. Ein RGBCCT-Streifen hat fünf Adern, zwei CCT-Streifen ebenfalls fünf, fünf einfarbige Streifen je eine pro Kanal. Das Profil wird erst im Gerät eingestellt, die Verdrahtung entsteht aber vorher.
• Zwei verschiedene Leiterquerschnitte je nach Farbe des Steckverbinders. Der grüne nimmt 0,5 bis 2,5 mm² bei 6 bis 7 mm Abisolierlänge auf, die blauen 0,5 bis 1,5 mm² bei 5 bis 6 mm. Zulässig sind eindrähtige und feindrähtige Leiter ebenso wie Aderendhülsen.
• Einen Drehmomentschraubendreher für 0,4 Nm.
• Platz auf der Schiene mit 19 mm Baubreite. Das Gerät ist 94 mm hoch, 69 mm tief und wiegt 61 g.
• Einen spannungsfreien Zustand beim Umgang mit Netzwerkkabel und Zusatzmodul. Das LAN-Kabel wird nur bei ausgeschaltetem Gerät gesteckt und gezogen, und an der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.

Einsatzbereiche

• Wohnzimmer mit farbiger und abstimmbar weißer Beleuchtung aus einem Modul
• zwei Zonen mit abstimmbarem Weiß, etwa Arbeits- und Ruhebereich eines Raums
• fünf getrennte Lichtkreise im Verteiler
• Showroom oder Betrieb mit Erfassung des Beleuchtungsverbrauchs
• Installationen mit fester Verkabelung, in denen man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Fünf Kanäle zu je 6 A ergeben nicht 30 A. Die Summe ist auf 16 A begrenzt.
• Das Amperemeter misst bis 5 A, ein Kanal ist jedoch bis 6 A belastbar. Oberhalb von fünf Ampere liegt die Messung außerhalb des angegebenen Bereichs.
• Die Messgenauigkeit beträgt ±5 % bei Spannung und Strom, es geht also um einen Überblick und nicht um eine abrechnungsfähige Messung.
• Das Modul hat keinen internen Speicher für Messdaten.
• Die Versorgung erfolgt mit 12 bis 24 V Gleichspannung. Das Netzteil für die Streifen muss vorhanden sein, an Netzspannung gehört das Modul nicht.
• Unterstützt werden Glühlampen sowie LED und Kompaktleuchtstofflampen.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 %.

Anschlussklemmen

Der Hersteller nennt zwei Leiterquerschnitte, 0,5 bis 2,5 mm² für den grünen Steckverbinder bei 6 bis 7 mm Abisolierlänge und 0,5 bis 1,5 mm² für die blauen bei 5 bis 6 mm. Welche Klemme auf welchem Steckverbinder sitzt, steht in den Unterlagen nicht, prüfen Sie das am Gerät. Sechs Ampere je Kanal sind nicht dasselbe wie sechzehn am Gerät. Bei fünf voll belasteten Kanälen ergäbe die Summe dreißig, und das trägt das Gerät nicht. Die Aufteilung der Last gehört in die Planung und nicht in die Inbetriebnahme.

Häufige Fragen

Was bringt der fünfte Kanal?
Neben den drei Farbkanälen bleiben zwei für Weiß, damit lässt sich neben der Farbe auch die Weißtemperatur einstellen.

Wie stelle ich die Weißtemperatur ein?
Der voreingestellte Bereich liegt bei 2700 bis 6500 K und lässt sich beliebig zwischen 1000 und 10000 K festlegen.

Wie hoch ist der zulässige Strom?
Sechs Ampere je Kanal, in der Summe aller fünf jedoch höchstens sechzehn.

Speichert es den Verbrauch?
Nein. Einen internen Speicher für Messdaten hat es nicht, schicken Sie die Daten daher in die Cloud oder in Ihr eigenes System.

Worin liegt der Unterschied zum Plus RGBW PM?
In Kanalzahl, Montage und Strömen. Der Pro RGBWW PM ist fünfkanalig für die DIN-Schiene, der Plus RGBW PM vierkanalig für die Installationsdose.

Welcher Eingang welchen Ausgang bedient

Der zweite Eingang eines Paares lohnt sich dort, wo mit zwei Tasten gedimmt wird, von denen eine heller und die andere dunkler stellt. Die Weißtemperatur lässt sich über Tasten nicht verändern, sie wird in der App oder über einen Zeitplan gesetzt.
