SHELLY RC Snubber RC-Glied für induktive Lasten 0,1 µF und 100 Ω, 600 V AC

Produktdetailbeschreibung

Beim Schalten induktiver Lasten können Spannungsspitzen auftreten. Der RC Snubber ist ein kleines Bauteil, das ihnen kurzzeitig einen Ersatzweg um das Schaltelement herum anbietet, sodass sich die Spule sicher entlädt.

Ist das etwas für Sie?

• Ja, wenn Sie mit einem Shelly-Modul einen Lüfter, einen Transformator oder eine andere induktive Last schalten.
• Ja, wenn die Anleitung Ihres Shelly-Moduls ein RC-Glied ausdrücklich vorschreibt.
• Ja, wenn Sie das Schaltglied vor Spannungsspitzen schützen wollen.
• Nein, wenn Sie Glühlampen, Heizgeräte und andere ohmsche Verbraucher schalten.
• Nein, wenn Sie einen Überspannungsschutz für die ganze Anlage suchen. Dies ist ein Bauteil für eine Last.
• Nein, wenn Sie erwarten, dass sich etwas einstellen lässt oder in der App erscheint. Es ist passiv.

Auf einen Blick

• Widerstand und Kondensator in Reihe geschaltet
• Kapazität 0,1 µF
• Widerstand 100 Ω
• Leistungsaufnahme 1/2 W
• Bemessungsspannung 600 V AC
• zwei Anschlussleitungen, Anschluss parallel zur Last
• ohne Versorgung und ohne Einstellungen

Funktionen

Eine induktive Last speichert im Betrieb Energie im Magnetfeld. Trennt das Schaltelement sie ab, muss diese Energie irgendwohin, und ohne Hilfe sucht sie sich den Weg als Überschlag über die sich öffnenden Kontakte. Das RC-Glied bietet ihr kurzzeitig einen Ersatzweg um das Schaltelement herum, sodass sich die Spule sicher entlädt. Das RC-Glied kann damit empfindliche Bauteile Ihres Shelly-Geräts vor Spannungsspitzen schützen und Funktion wie Zuverlässigkeit der angeschlossenen Stromkreise insgesamt verbessern.

Schutz

Die Bemessungsspannung des Bauteils beträgt 600 V AC und liegt damit mit Reserve über der üblichen Netzspannung. Die Leistungsaufnahme beträgt 1/2 W. Es ist ein passives Bauteil aus einem Widerstand und einem Kondensator in Reihe, an dem nichts eingestellt wird.

Steuerung und Kommunikation

Das Bauteil ist passiv. Es hat keine Versorgung, kein Funkmodul und keine Einstellungen und meldet weder an die App noch an die Hausautomation. Es arbeitet ab dem Moment, in dem es angeschlossen ist, und die Steuerung bleibt vollständig beim Shelly-Modul, das die Last schaltet. Konfiguriert oder aktualisiert wird daran nichts.

Montage und Anwendung

Es gelten zwei Regeln:

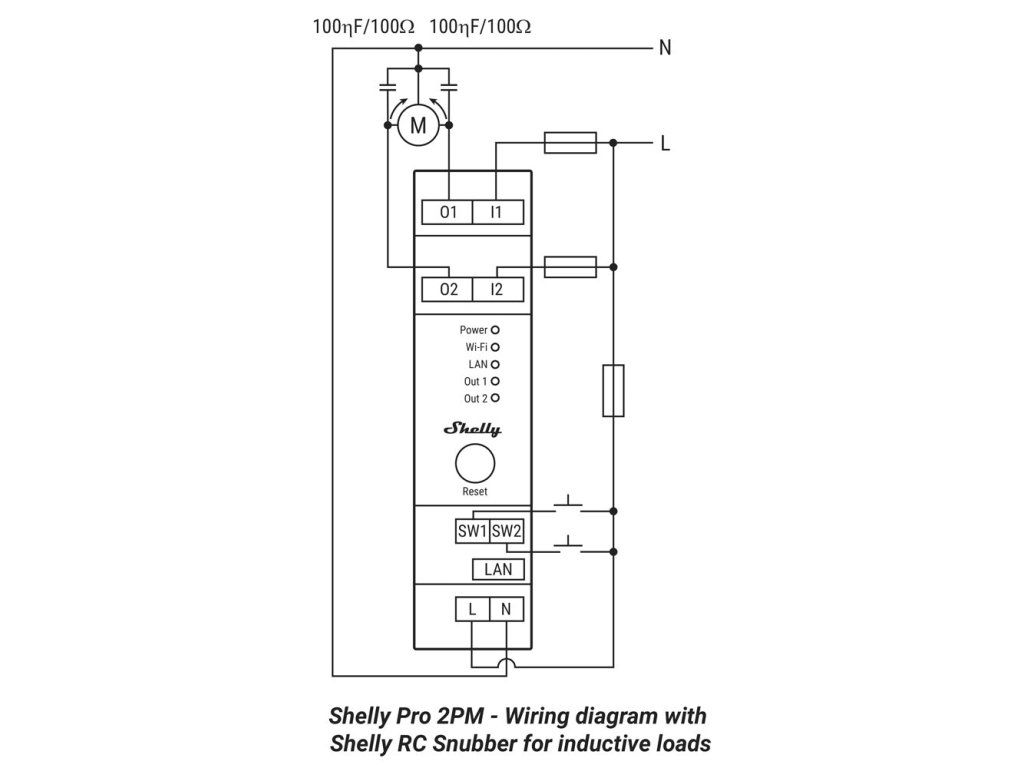

• das RC-Glied wird parallel zu der induktiven Last angeschlossen, die Sie mit dem Shelly-Modul schalten, nicht in Reihe
• setzen Sie es so nah wie möglich an die Last, nicht an das Modul am anderen Ende der Leitung

Je kürzer die Strecke zwischen Last und RC-Glied, desto besser wird die Spitze dort gedämpft, wo sie entsteht. Das Bauteil hat zwei Anschlussleitungen. Gearbeitet wird nur im spannungsfreien Zustand, und die Installation ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Ausstattung

Ein Bauteil, das nichts tut, solange nichts schiefgeht. Im Inneren sitzen ein Widerstand und ein Kondensator in Reihe, mehr nicht. Bedeutung bekommen sie in dem Moment, in dem ein Relais eine Spule abschaltet.

• Widerstand mit 100 Ω und Kondensator mit 0,1 µF in Reihe. Diesen Aufbau nennt der Hersteller, und damit ist das Bauteil vollständig beschrieben.
• Bemessungsspannung 600 V Wechselspannung, also mit großem Abstand über den üblichen 230 V
• Verlustleistung 1/2 W
• Anschluss parallel zur induktiven Last, nicht in Reihe und nicht an den Kontakten des Schalters
• Keine Versorgung, keine Einstellung, keine Elektronik. Es ist kein Gerät, es kommuniziert nicht und lässt sich nicht bedienen.

Warum das wirkt. Eine Spule lässt sich nicht schlagartig abschalten, der Strom in ihr will weiterfließen. Öffnet der Kontakt, sucht die im Magnetfeld gespeicherte Energie einen Weg und findet ihn über den öffnenden Kontakt als Spannungsspitze und Lichtbogen. Das RC-Glied bietet ihr einen anderen Weg an, sodass sich die Last gefahrlos entlädt. Der Hersteller beschreibt das als kurzzeitigen Ersatzpfad für den Strom um das schaltende Bauteil herum.

Was Sie noch brauchen

• Die Anleitung des Shelly-Geräts, das schalten soll. Der Hersteller sagt es unmissverständlich: Wer unsicher ist, ob ein RC-Glied nötig ist, liest die Anleitung seines Geräts. Bei manchen Geräten wird es empfohlen, bei anderen kommt es gar nicht vor.
• Einen Platz unmittelbar an der Last. Der Hersteller verlangt, das RC-Glied so nah wie möglich an der induktiven Last anzuschließen. Nicht im Verteiler beim Gerät, sondern am Motor, an der Pumpe oder am Transformator.
• Zugang zu beiden Adern der Last. Angeschlossen wird parallel, also über die Klemmen des Verbrauchers.
• Ein Stück je geschalteter induktiver Last. Das RC-Glied schützt den Stromkreis, in dem es sitzt, nicht den ganzen Verteiler.
• Die Gewissheit, dass es ein Wechselstromkreis ist. Der Hersteller nennt als Bemessungsspannung 600 V Wechselspannung.

Im Zweifel hilft eine einfache Regel. Steckt in der geschalteten Sache eine Spule oder ein Motor, schadet ein RC-Glied nicht. Ist die Last rein ohmsch, etwa ein Heizgerät oder eine Glühlampe, hat es dort nichts verloren.

Einsatzbereiche

• Lüfter
• Kühlschränke und Klimageräte
• Waschmaschinen und Wäschetrockner
• Transformatoren
• Treiber von LED-Leuchten
• weitere Verbraucher mit Elektromotor

Wichtig vor dem Kauf

• Es ist ein passives Bauteil. Es schaltet nichts, misst nichts und besitzt keine WLAN-Funktion.
• Der Anschluss erfolgt parallel zur Last. Eine Reihenschaltung ist falsch.
• Es gehört so nah wie möglich an die Last, nicht an das Shelly-Modul.
• Bestimmt ist es für induktive Lasten.
• Ob Sie es in Ihrem Fall brauchen, steht in der Anleitung des jeweiligen Shelly-Geräts.

Kenndaten und Anschluss

Weitere Angaben führt der Hersteller zu diesem Bauteil nicht. Die gesamte Spezifikation sind diese vier Werte und ein Satz zum Anschluss.

Häufige Fragen

Brauche ich zu jedem Shelly-Modul ein RC-Glied?
Nein. Sinnvoll ist es bei induktiven Lasten. Sehen Sie in der Anleitung des jeweiligen Geräts nach.

In Reihe oder parallel?
Parallel zu der induktiven Last, die geschaltet wird.

Wohin genau gehört es?
So nah wie möglich an die Last. Dort wirkt die Dämpfung am besten.

Wie viel hält es aus?
Die Bemessungsspannung beträgt 600 V AC und liegt damit mit Reserve über der üblichen Netzspannung.

Bei welcher Last der Hersteller es empfiehlt

Die Liste stammt vom Hersteller. Allen ist eines gemeinsam, überall sitzt eine Wicklung, die beim Öffnen die gespeicherte Energie nicht loswird. Genau daran gehen Relais in Schaltgeräten am häufigsten zugrunde und nicht an Leuchten.
