SHELLY Splitter 1 to 5 Verteilerkabel mit 3,5-mm-Klinkenanschlüssen für bis zu fünf DS18B20-Fühler zur Verwendung mit The Pill by Shelly, schwarz

Produktdetailbeschreibung

Dieses Kabel erweitert den Kabeladapter von The Pill by Shelly mit 3,5-mm-Klinkenanschluss auf bis zu fünf DS18B20-Temperaturfühler. In das Gerät kommt ein einzelner Stecker, auf der anderen Seite bietet das Kabel fünf Buchsen. Mit fünf angeschlossenen Fühlern überwachen Sie die Temperatur an fünf Stellen.

Ist das etwas für Sie?

• Ja, wenn Sie bereits ein The Pill by Shelly haben und die Temperatur an mehreren Stellen überwachen wollen.
• Ja, wenn Sie für weitere Fühler kein zusätzliches Gerät kaufen wollen.
• Ja, wenn Ihnen Fühler DS18B20 mit 3,5-mm-Klinke zusagen.
• Nein, wenn Sie einen einzelnen Fühler oder ein Verlängerungskabel für einen Fühler suchen.
• Nein, wenn Ihre Fühler DS18B20 freie Adern haben. Die passen nicht in diesen Verteiler.
• Nein, wenn Sie beiliegende Fühler erwarten. Im Lieferumfang liegt nur das Kabel.

Auf einen Blick

• Verteilung eines Anschlusses auf fünf

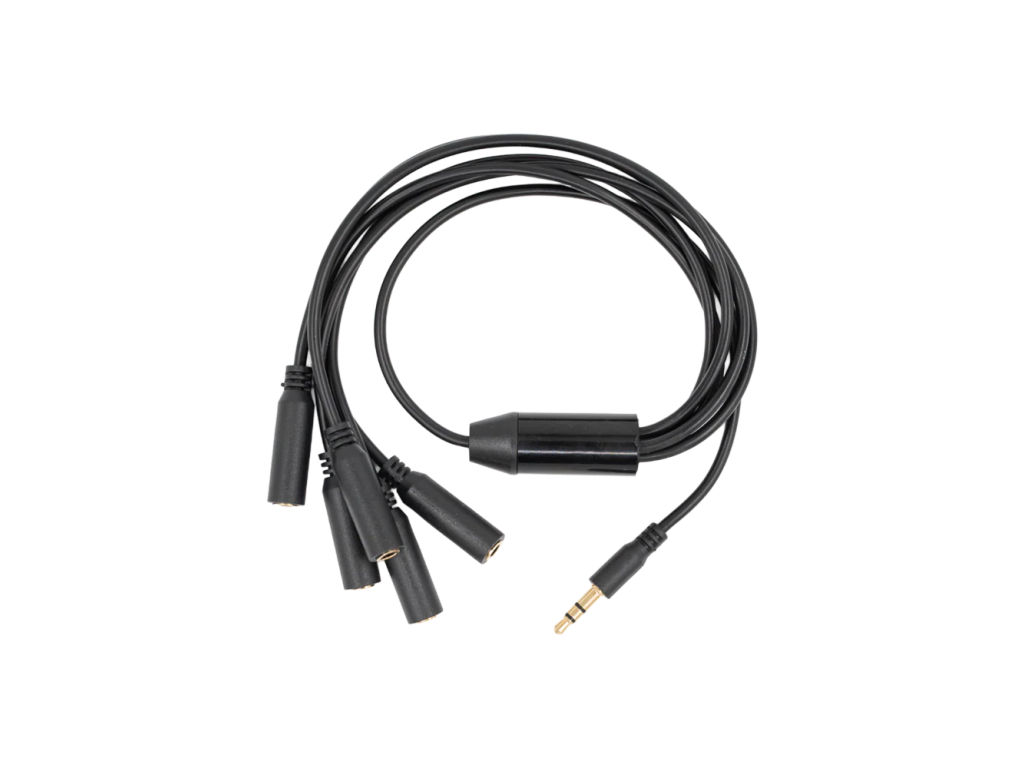

• am Eingang ein 3,5-mm-Klinkenstecker, an den Ausgängen fünf 3,5-mm-Buchsen
• unterstützt bis zu fünf Fühler DS18B20 mit 3,5-mm-Klinke
• Eingangszweig 21 cm, jeder der fünf Ausgangszweige ebenfalls 21 cm
• Gewicht 40 g
• schwarze Ausführung von Kabel und Adern
• Arbeitstemperatur 0 bis 40 °C
• Lagertemperatur -20 bis 40 °C

Funktionen

Es rechnet nichts, sendet nichts und benötigt keine eigene Stromversorgung. Es ist ein passives Kabel, das einen Anschluss auf fünf verzweigt. Es erweitert den eingebauten Kabeladapter mit 3,5-mm-Klinke auf fünf verschiedene Fühler DS18B20. Die eigentliche Arbeit erledigt das The Pill by Shelly, das Kabel sorgt nur dafür, dass mehrere Fühler gleichzeitig dorthin führen.

Steuerung und Kommunikation

Der Verteiler selbst kommuniziert nicht und wird auch nicht eingerichtet. Die Fühler DS18B20 melden die gemessene Temperatur über den Bus an das The Pill by Shelly, und erst dieses Gerät gibt die Werte ins Netz und in die App Shelly Smart Control weiter. Jeder Fühler erscheint dort mit einem eigenen Wert. Eine Versorgung oder eine eigene Schnittstelle braucht das Kabel nicht.

Montage und Anwendung

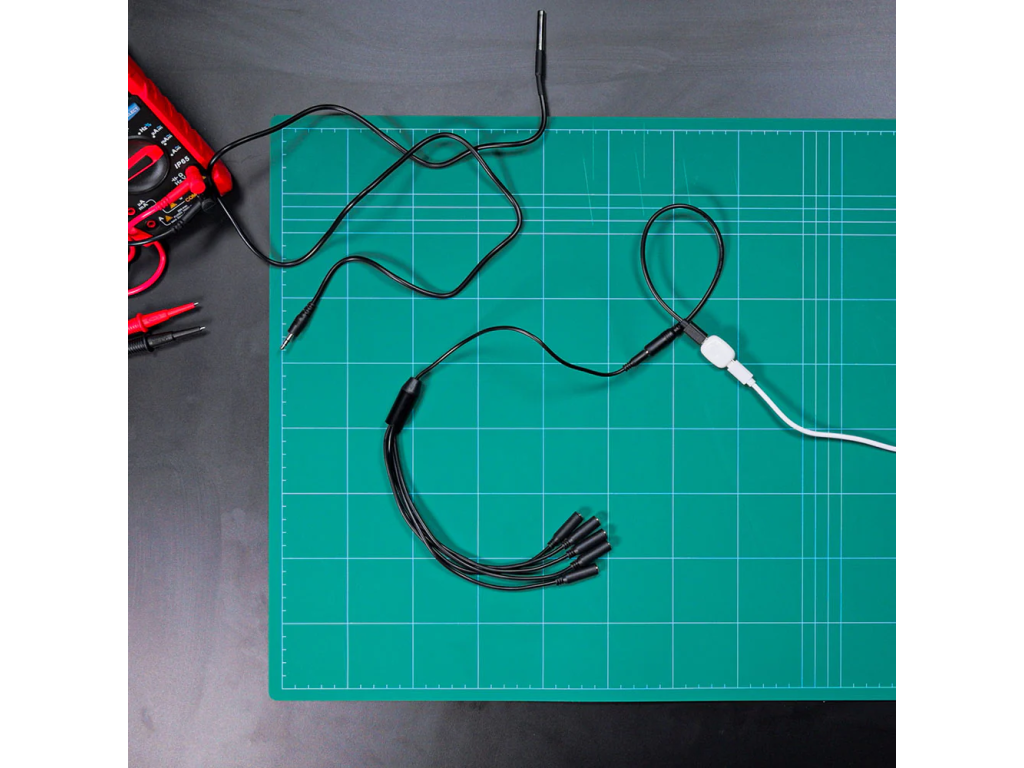

Der Anschluss erfolgt in drei Schritten:

• den Stecker in die Buchse am Gerät stecken
• die Fühler in die Buchsen am anderen Ende stecken
• die Werte in der App Shelly Smart Control ablesen

Die Fühler werden über Steckverbindungen angeschlossen, also Plug-and-play. Die Messwerte erscheinen anschließend in der App Shelly Smart Control. Überlegen Sie sich die Platzierung der Fühler vorab, jeder Zweig des Verteilers misst 21 cm, die eigentliche Reichweite bestimmt das Kabel des Fühlers selbst.

Ausstattung

An diesem Kabel gibt es nichts einzustellen, und genau darin liegt sein Wert. Es ist ein passiver Verteiler, der aus einer Buchse fünf macht, und damit aus einer Messstelle fünf Messstellen.

• Ein 3,5-mm-Klinkenstecker am Eingang, der in den Kabeladapter des Geräts geht

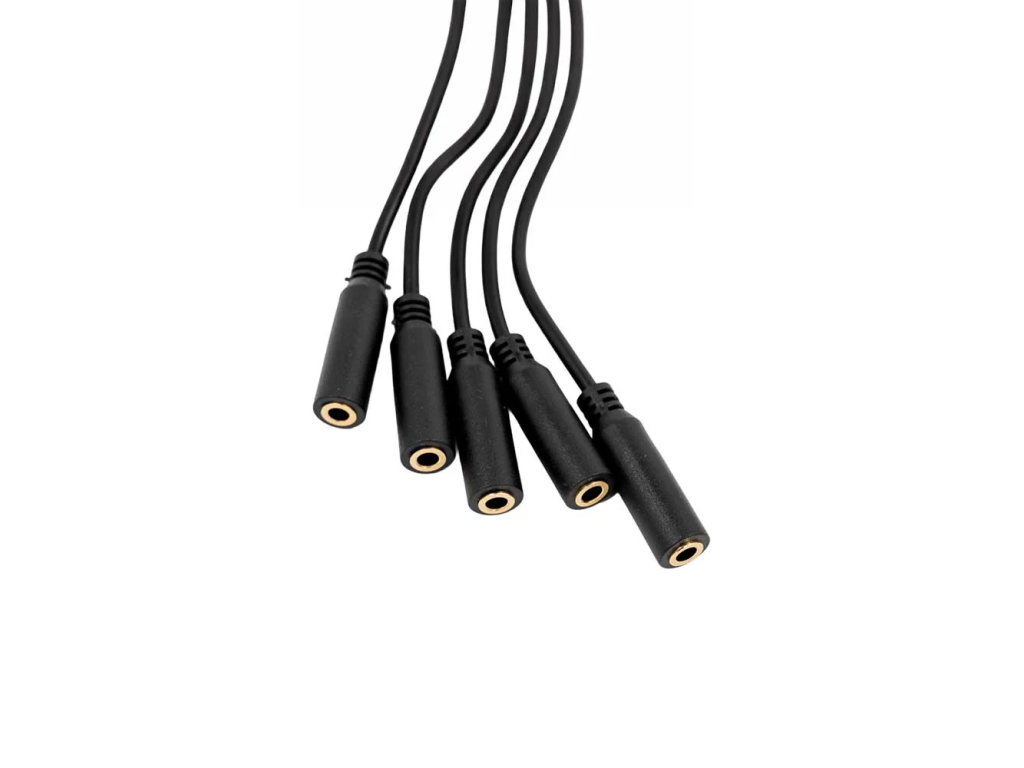

• Fünf 3,5-mm-Buchsen am Ausgang, in jede kommt ein Fühler
• Zweige von je 21 cm, der Eingang ebenso wie alle fünf Ausgänge
• Unterstützung für bis zu fünf Fühler DS18B20 in der Ausführung mit 3,5-mm-Klinke
• Ohne Versorgung und ohne Elektronik. Es wird nichts gerechnet, und softwareseitig kann nichts ausfallen.
• Schwarze Ausführung von Mantel und Adern, Gewicht 40 g

Die eigentliche Messung übernehmen das Gerät am anderen Ende und die Fühler selbst. Der Verteiler öffnet ihnen lediglich den Weg zu einem einzigen Eingang, der sonst für einen Fühler reichen würde.

Was Sie noch brauchen

• Fühler DS18B20 mit 3,5-mm-Klinke. Sie liegen nicht bei und müssen genau diese Ausführung haben. Die Variante mit freien Adern, die an ein Shelly-Zusatzmodul kommt, passt in die Buchsen nicht.
• Ein Gerät mit eingebautem Kabeladapter mit 3,5-mm-Klinke. Der Verteiler erweitert ihn, er ersetzt ihn nicht. Auch das Gerät gehört nicht zum Lieferumfang.
• Einen Plan, welcher Fühler wohin kommt. Ein Zweig des Verteilers misst 21 cm, die weitere Entfernung gibt das Kabel des Fühlers vor. Bei fünf Messstellen lohnt sich das vor dem Verlegen.
• Platz für die Verzweigung. An einem Punkt treffen sechs Steckverbindungen zusammen, das braucht mehr Raum als ein durchgehendes Kabel.
• Eine Umgebung bis 40 °C. Die Betriebstemperatur des Kabels beginnt bei null, die Lagertemperatur reicht bis minus zwanzig. Das sind zwei verschiedene Werte, unten stehen sie in der Tabelle.

Einsatzbereiche

• Aquarien und Wassersysteme, in denen mehrere Becken überwacht werden
• Gewächshäuser mit mehreren Anbauzonen
• Serverräume
• Lager und Bereiche zur Aufbewahrung von Lebensmitteln

Wichtig vor dem Kauf

• Die Fühler DS18B20 gehören nicht zum Lieferumfang, sie werden getrennt gekauft.
• Auch das The Pill by Shelly gehört nicht dazu, der Verteiler wird separat verkauft.
• Das Kabel ist passiv. Es hat keine Versorgung, misst nichts und meldet von sich aus nichts.
• Die Fühler brauchen eine 3,5-mm-Klinke, unterstützt werden DS18B20 mit diesem Stecker.
• Der Arbeitsbereich 0 bis 40 °C gilt für das Kabel selbst, nicht für die Umgebung, in der die angeschlossenen Fühler messen.
• Achten Sie auf die Fühlerausführung. Es gibt DS18B20 auch mit freien Aderenden für das Shelly Add-on, diese passen nicht in diesen Verteiler. Sie brauchen die Ausführung mit 3,5-mm-Klinke.

Kenndaten und Anwendung

Ein Mantelmaterial oder eine Schutzart nennt der Hersteller zu diesem Kabel nicht. Die gesamte Spezifikation sind Steckverbinder, Längen, Gewicht, Farbe und Umgebungsbedingungen.

Häufige Fragen

Wie viele Fühler kann ich anschließen?
Bis zu fünf Fühler DS18B20 mit 3,5-mm-Klinke.

Sind Fühler im Lieferumfang?
Nein. Der Verteiler ist eigenständiges Zubehör, die Fühler werden getrennt gekauft.

Wie weit vom Gerät kann ein Fühler sitzen?
Die Zweige des Verteilers messen 21 cm. Die weitere Entfernung bestimmt das Kabel des Fühlers, die Variante DS18B20 mit Klinke hat ein 1 m langes Kabel.

Funktioniert er mit anderen Shelly-Geräten?
Er ist Zubehör zum The Pill by Shelly. Bei anderen Geräten prüfen Sie den Anschluss vorab.

Wo sehe ich die gemessenen Temperaturen?
In der App Shelly Smart Control, jeder Fühler als eigener Messwert.

Betrieb und Lagerung

Die beiden Temperaturen sind kein Versehen. Im Lager verträgt das Kabel Frost, arbeiten soll es aber erst ab null aufwärts. Beim Messen im Gefrierschrank oder in einem Außenschacht heißt das: die Verzweigung selbst bleibt im temperierten Bereich, in die Kälte geht nur der Fühler an seinem eigenen Kabel.
