SHELLY SSR Add-On Zusatzmodul zum Schalten von zwei Gleichstromlasten bis 30 V und 300 mA je Kanal für The Pill by Shelly, schwarz

Produktdetailbeschreibung

Die eigenen Ausgänge von The Pill by Shelly bleiben bei einem 3,3-V-Logikpegel, das ist die Ebene eines Signals für andere Elektronik. Das SSR Add-on verschiebt diese Grenze. Es ergänzt zwei eigenständige Halbleiterausgänge, jeder für eine Gleichstromlast bis 30 V und 300 mA, und da sie galvanisch getrennt sind, teilt der geschaltete Stromkreis mit der Steuerung keinen gemeinsamen Leiter.

Ist das etwas für Sie?

Darüber entscheiden die Größe der Last und das Gerät, das den Befehl gibt.

Ja, wenn

• Sie The Pill by Shelly bereits einsetzen und damit nicht nur Sensoren lesen, sondern auch schalten wollen
• Sie zwei Stromkreise getrennt voneinander ansteuern möchten
• die geschaltete Last bei 30 V Gleichspannung und 300 mA je Kanal bleibt
• es um LED-Anzeigen, kleine Lüfter, Magnetventile oder Ventile geht
• Sie aus einer Automatisierung den Eingang eines anderen Steuersystems auslösen wollen

Nein, wählen Sie ein anderes Modell, wenn

• Sie Netzspannung schalten wollen, dafür dient das Unterputzmodul Shelly 1PM Gen4
• Sie Spannung messen und nicht schalten wollen, dafür gibt es das Analog 0-30V Add-on
• Sie kein The Pill by Shelly haben, das Modul wird ausschließlich damit verbunden

Auf einen Blick

• zwei unabhängige Halbleiterausgänge LOAD1 und LOAD2
• potentialfreier Kontakt auf beiden Kanälen
• galvanische Trennung der Ausgänge von der Steuerung
• höchstens 30 V Gleichspannung und 300 mA je Kanal
• Klemme IO3 mit 3,3-V-Logik, einstellbar in der Rolle als Eingang oder Ausgang
• Klemmen 5V und GND zur Versorgung der angeschlossenen Peripherie
• Eigenverbrauch unter 0,6 W
• Abmessungen 36 x 31 x 11,5 mm, Gewicht 12 g, schwarzes Gehäuse

Funktionen

Jeder der beiden Kanäle ist ein eigener Schalter und wird getrennt vom anderen angesteuert. Geschaltet wird durch ein Halbleiterelement, nicht durch einen mechanischen Relaiskontakt. Die Kanäle tragen die Bezeichnungen LOAD1 und LOAD2 und sind potentialfrei, jeder von ihnen wird als eigenständiges Schaltglied in einen fremden Gleichstromkreis eingefügt. Typische Lasten sind LED-Anzeigen, kleine Gleichstromlüfter, Magnetventile und Ventile. Eine weitere typische Anwendung ist das Auslösen des Eingangs eines anderen Steuersystems, das seine eigene Versorgung hat. Neben den beiden Ausgängen bleibt die Klemme IO3 frei. Ihr weisen Sie die Rolle eines digitalen Eingangs oder eines digitalen Ausgangs zu, beides mit 3,3-V-Logik.

Steuerung und Kommunikation

Der Schaltbefehl kommt von The Pill by Shelly, mit dem das Modul über das 5-Terminal Add-on verbunden ist. In den Einstellungen von The Pill wird im Menü für die Peripherie der Modus Solid State Relay Add-on gewählt, danach werden beide Kanäle von dort aus einzeln bedient. Der digitale Ein- oder Ausgang an der Klemme IO3 lässt sich mit diesem Modus kombinieren und wird unabhängig davon eingestellt. Funkverbindung, Zeitpläne, Skripte und weitere Integrationen übernimmt The Pill, das Modul kümmert sich um das Schalten selbst.

Montage und Anwendung

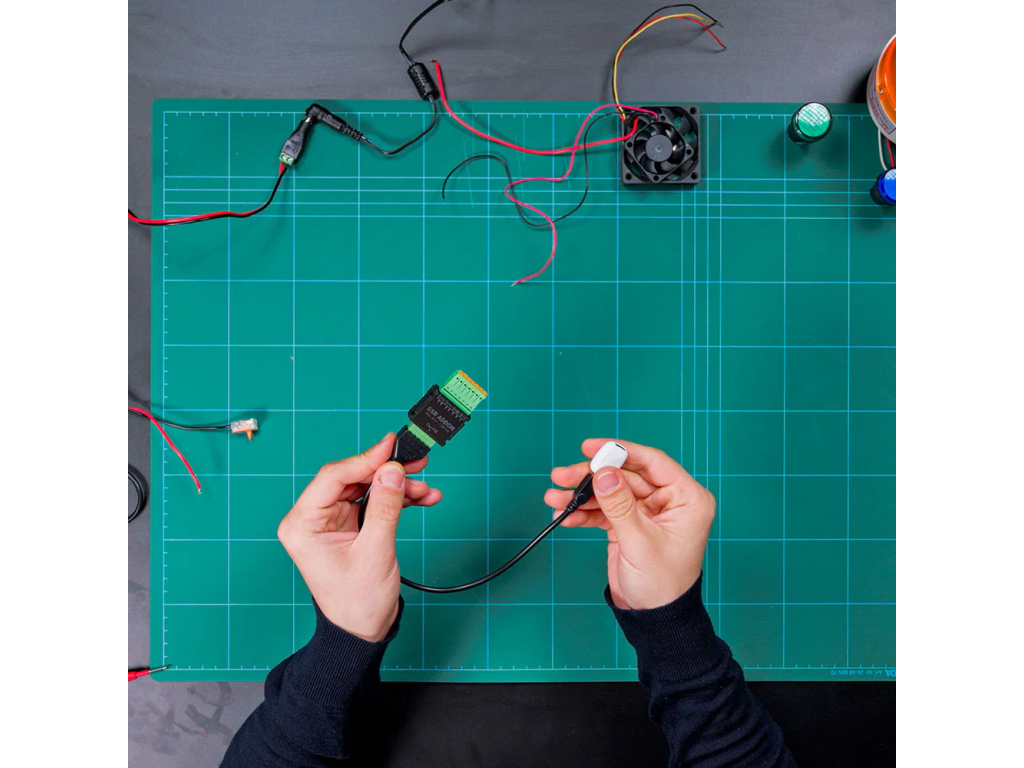

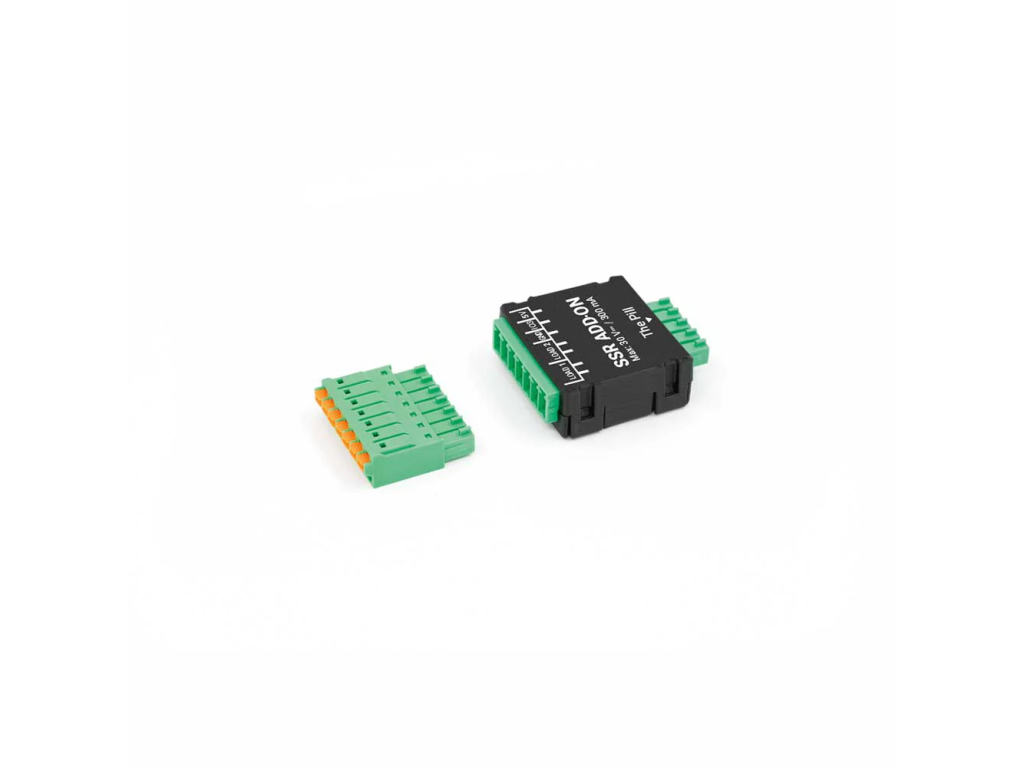

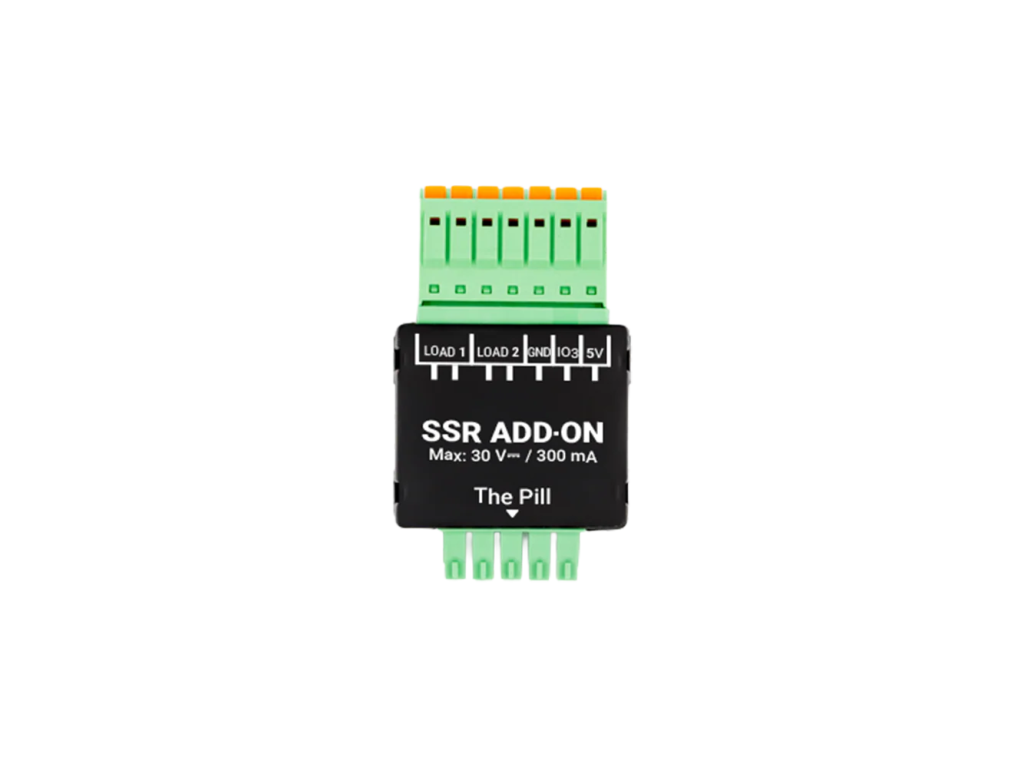

Die Baugruppe besteht aus drei Teilen. The Pill wird aus einem USB-C-Netzteil mit 5 V versorgt, daran kommt das 5-Terminal Add-on, dessen Kabel 24 cm misst, und darauf wird das SSR Add-on gesteckt. Am Modul befinden sich fünf beschriftete Positionen. LOAD1 und LOAD2 sind die geschalteten Ausgänge, GND ist die Bezugsmasse für die angeschlossene Peripherie oder für die Versorgung, IO3 ist der wahlweise digitale Eingang oder Ausgang, und die Klemme 5V dient beiden Richtungen, sie versorgt die angeschlossene Peripherie oder liefert umgekehrt 5 V an The Pill. Trennen Sie vor jeder Änderung an den Anschlüssen des Add-ons und der Peripherie die Stromversorgung. Der Betriebsbereich des Moduls reicht von 0 bis 40 °C, gelagert wird bei -20 bis 40 °C. Die relative Luftfeuchte soll zwischen 30 und 70 % RH bleiben, die Höhe bei bis zu 2000 m. Die gesamte Baugruppe gehört in eine trockene Innenumgebung.

Ausstattung

Ein Halbleiterrelais hat keine Kontakte, die abbrennen könnten, und es schaltet geräuschlos. Dieses Zusatzmodul bringt zwei davon mit, jedes galvanisch getrennt, sodass der geschaltete Stromkreis mit der Steuerseite nichts gemein hat außer dem Befehl.

• Zwei getrennte Ausgänge LOAD1 und LOAD2, jeder bis 30 V Gleichspannung und 300 mA
• Potentialfreie Halbleiterkontakte, also kein mechanisches Relais und kein Klicken
• Galvanische Trennung der geschalteten Stromkreise
• Einen konfigurierbaren Ein- oder Ausgang IO3 auf dem Logikpegel 3,3 V, nutzbar in beide Richtungen
• Die Klemmen 5V und GND, über die das Modul eine angeschlossene Peripherie versorgt oder Spannung für The Pill bereitstellt
• Eine Eigenaufnahme unter 0,6 W bei Abmessungen von 36 x 31 x 11,5 mm und 12 g Gewicht

Es ist eine reine Gleichstromsache. Der Hersteller nennt eine maximale Schaltspannung von 30 V Gleichspannung und einen maximalen Schaltstrom von 300 mA. Netzspannung schaltet dieses Modul nicht und ist dafür auch nicht vorgesehen.

Was Sie noch brauchen

• Das Zusatzmodul 5-Terminal Add-on. Der Hersteller führt es als Voraussetzung, darüber entsteht die Verbindung zu The Pill. Ohne es kommt keine Verbindung zustande, und es liegt nicht bei.
• Gleichstromkreise bis 30 V und 300 mA je Kanal. Eine größere Last gehört hinter ein Schütz oder ein Leistungsrelais, das dieses Modul ansteuert.
• Eine Quelle für den geschalteten Stromkreis. Die Ausgänge sind potentialfrei, sie liefern selbst keine Spannung, sondern schließen nur den Kreis.
• Eine Entscheidung, wozu IO3 dienen soll. Es ist ein Anschluss auf dem Logikpegel 3,3 V und wird entweder als Eingang oder als Ausgang eingestellt, nicht beides zugleich.
• Einen Platz im temperierten Bereich. Die Betriebstemperatur beginnt bei null, die Lagertemperatur reicht bis minus zwanzig. Das sind zwei verschiedene Werte.

Einsatzbereiche

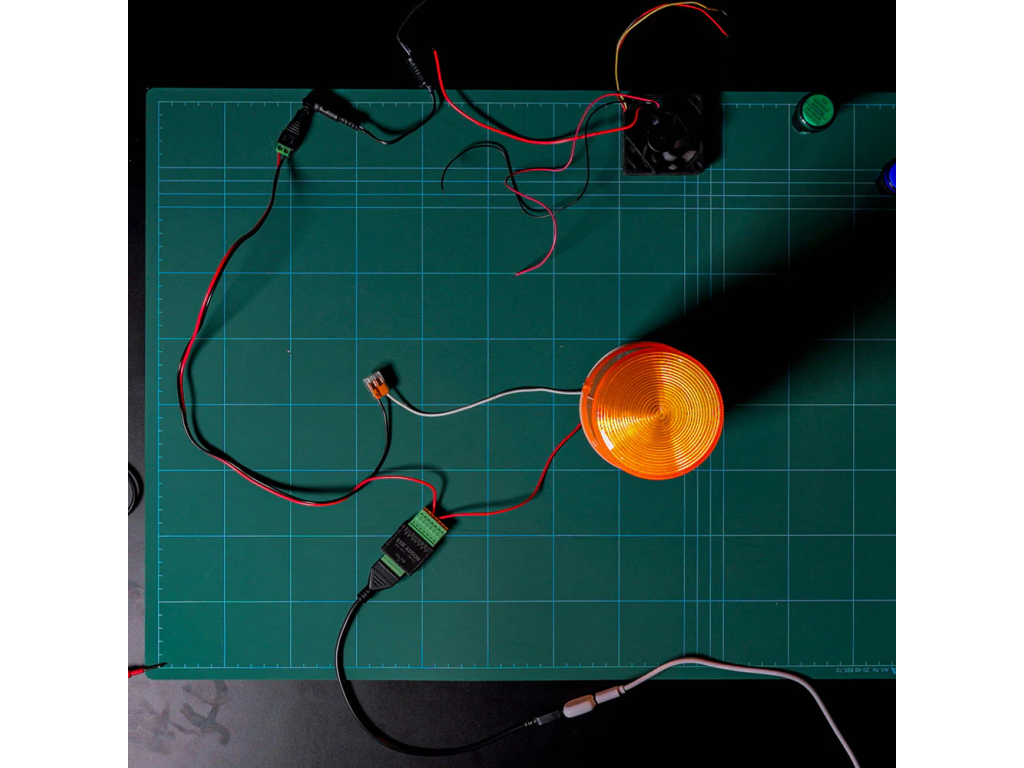

• LED-Anzeigen und Signalleuchten im Gleichstromkreis
• kleine Gleichstromlüfter
• Magnetventile und Ventile innerhalb von 30 V und 300 mA
• Auslösen des Eingangs eines externen Steuersystems aus einer Automatisierung
• Schaltungen, in denen der geschaltete Kreis galvanisch von der Steuerelektronik zu trennen ist

Wichtig vor dem Kauf

• Ohne das 5-Terminal Add-on kommt keine Verbindung zu The Pill zustande. Planen Sie es als zweite Position des Einkaufs ein.
• Das Modul ist ein Zubehör für The Pill by Shelly und wird ausschließlich damit verbunden. Prüfen Sie vor dem Kauf, ob Sie dieses Gerät besitzen.
• Die Kanäle schalten Gleichspannung bis 30 V und einen Strom bis 300 mA. Netzspannung gehört nicht an die Klemmen LOAD.
• Eine Last, die diese Grenzen überschreitet, darf nicht angeschlossen werden.
• Schließen Sie nur offiziell unterstützte Zubehörteile an und halten Sie deren Grenzspannungen ein.
• Die Grenzen 30 V und 300 mA gelten je Kanal, nicht für das Modul insgesamt.
• Geschaltet wird durch ein Halbleiterelement, nicht durch einen mechanischen Relaiskontakt.
• Bei induktiven Lasten wie Magnetventilen und Ventilen empfehlen wir, die Stromaufnahme über den gesamten Schaltvorgang zu prüfen, damit die Last innerhalb von 30 V und 300 mA bleibt.
• Das Modul arbeitet ab 0 °C, und das ist zugleich die niedrigste Betriebstemperatur der gesamten Baugruppe.
• Vor einem Eingriff in die Anschlüsse des Add-ons oder der Peripherie muss die Versorgung getrennt sein.

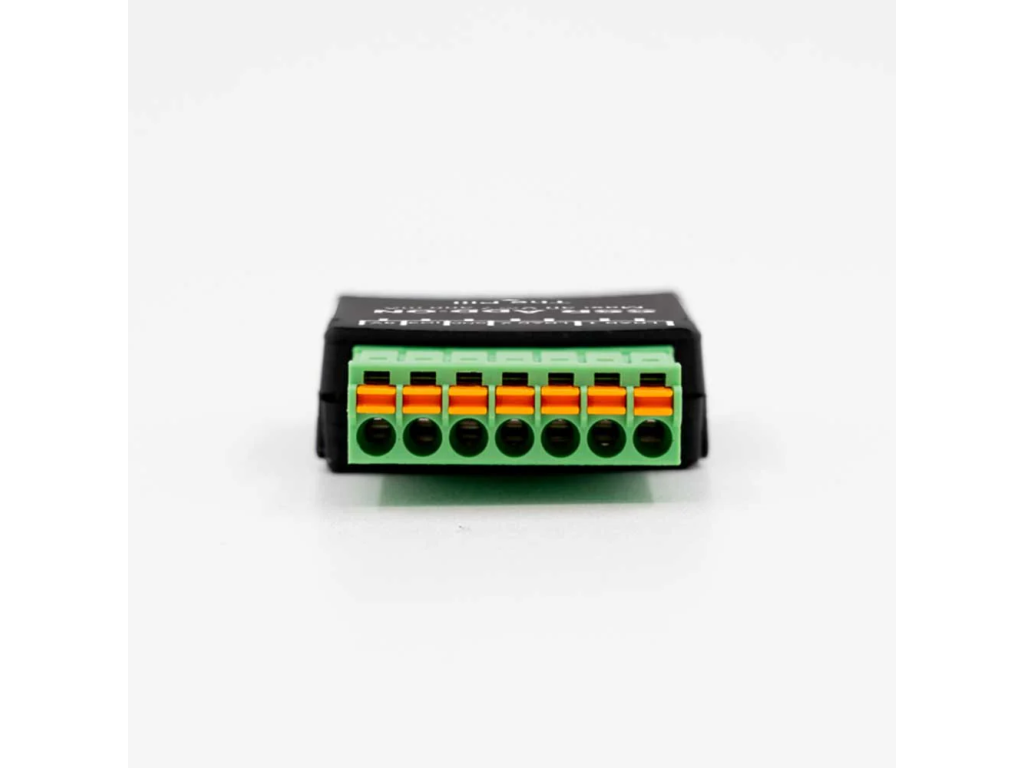

Anschlussklemmen

Die Ausgänge sind potentialfrei. Das Modul schließt oder öffnet den Stromkreis also lediglich, Spannung speist es nicht ein. Die Quelle für den geschalteten Kreis bringen Sie selbst mit.

Häufige Fragen

Genügt es, nur das SSR Add-on zu kaufen?
Nein. Sie benötigen dazu The Pill by Shelly und das 5-Terminal Add-on, das beide Teile verbindet.

Warum schalte ich nicht direkt aus The Pill?
Die Ausgänge von The Pill liefern einen 3,3-V-Logikpegel, also ein Signal für andere Elektronik. Das SSR Add-on bietet einen potentialfreien Ausgang für 30 V und 300 mA.

Schalte ich damit eine Lampe an 230 V?
Nein. Die Kanäle sind auf Gleichspannung mit einer oberen Grenze von 30 V ausgelegt.

Sind beide Kanäle wirklich unabhängig?
Ja. LOAD1 und LOAD2 werden getrennt angesteuert und jeder hat seine eigene Grenze von 30 V und 300 mA.

Was bedeutet galvanische Trennung?
Zwischen dem geschalteten Stromkreis und der Steuerung besteht keine direkte leitende Verbindung.

Wozu dient die Klemme IO3?
Sie schalten sie in die Rolle eines digitalen Eingangs oder eines digitalen Ausgangs mit 3,3-V-Logik um.

Versorgt das Modul die angeschlossene Peripherie?
Ja, dafür sind die Klemmen 5V und GND vorgesehen.

SSR Add-on oder Analog 0-30V Add-on?

Beide Zubehörteile werden über das 5-Terminal Add-on mit The Pill verbunden und unterscheiden sich in der Aufgabe, die sie in der Baugruppe übernehmen.

• Hauptaufgabe: das SSR Add-on schaltet eine Gleichstromlast, das Analog 0-30V Add-on misst Spannung und Analogsensoren
• Klemmen für die Hauptaufgabe: das SSR Add-on hat LOAD1 und LOAD2, das Analog 0-30V Add-on hat AN
• Bereich: das SSR Add-on 30 V und 300 mA je Kanal, das Analog 0-30V Add-on 0 bis 30 V
• Digitaler Eingang oder Ausgang: das SSR Add-on bietet IO3, das Analog 0-30V Add-on bietet IO2 und IO3
• Abmessungen und Gewicht: das SSR Add-on 36 x 31 x 11,5 mm und 12 g, das Analog 0-30V Add-on 36,5 x 26,5 x 11,5 mm und 8 g

Wählen Sie das SSR Add-on, wenn Sie eine Gleichstromlast ein- und ausschalten wollen. Wählen Sie das Analog 0-30V Add-on, wenn Sie eine Spannung messen möchten.

Betrieb und Lagerung

Der Unterschied zwischen Betriebs- und Lagertemperatur lohnt einen Blick, wenn der Einbauort nicht beheizt ist. Frost im Lager übersteht das Modul, arbeiten soll es aber erst ab null aufwärts.
