SHELLY Temperatursensor DS18B20, 3,5 mm Klinke, Kabel 1 m für The Pill by SHELLY

Produktdetailbeschreibung

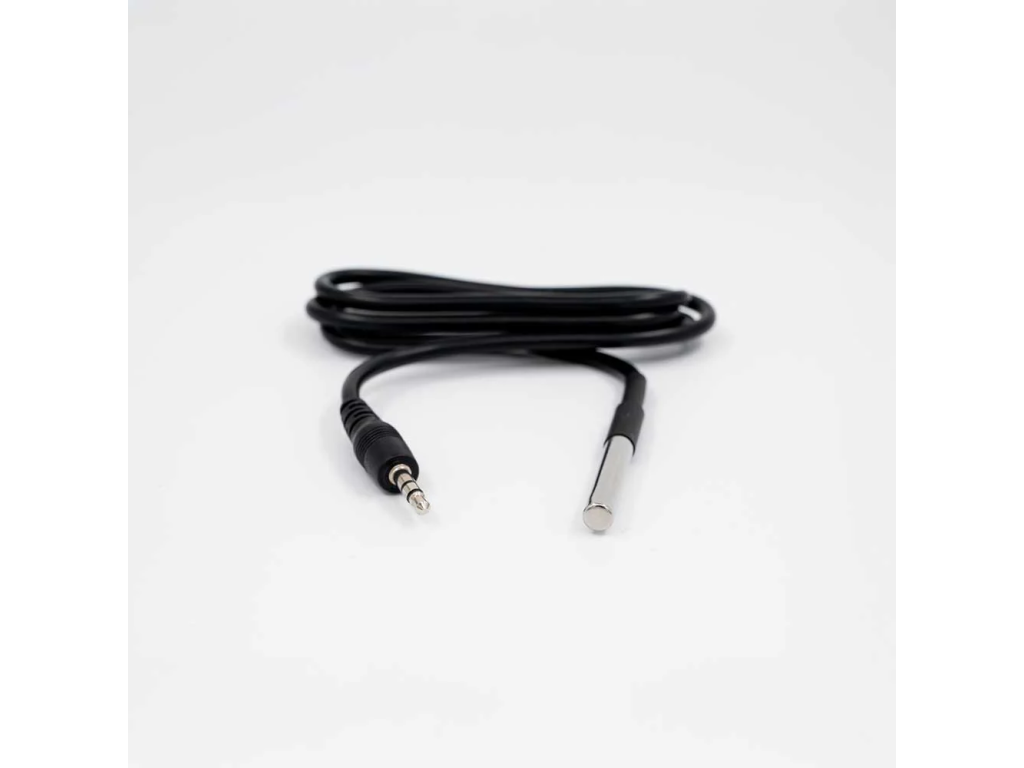

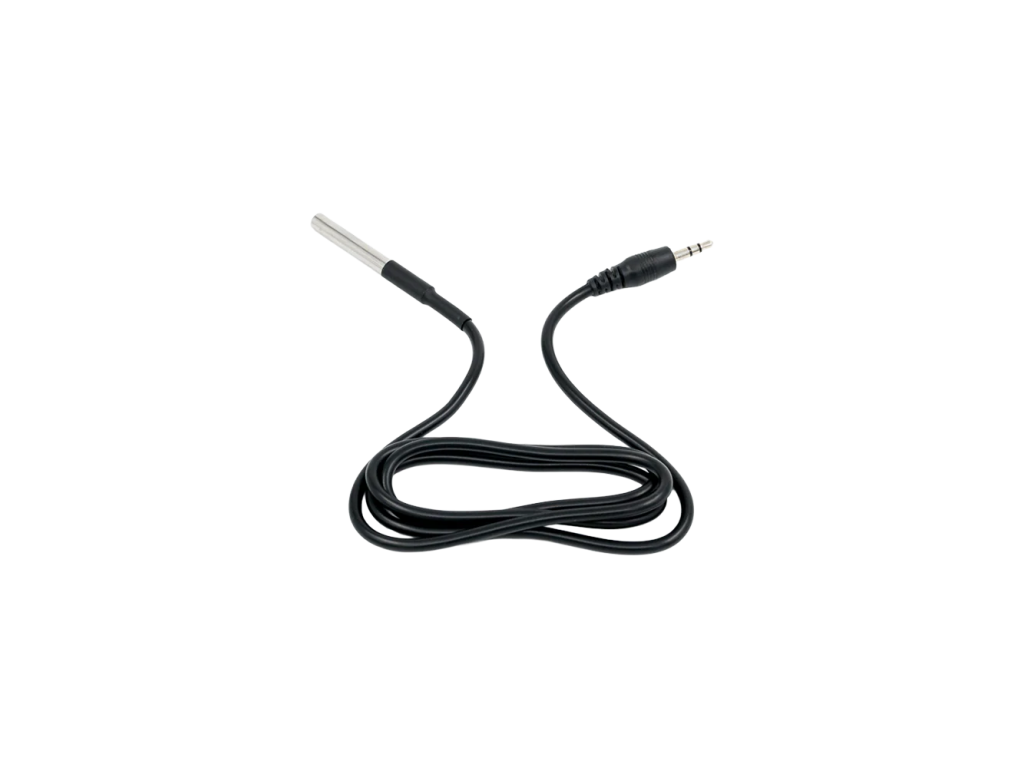

Die meisten smarten Geräte messen die Lufttemperatur dort, wo sie selbst hängen. Wenn Sie jedoch die Temperatur des Wassers im Boiler, im Aquarium oder am Vorlauf der Heizung kennen müssen, brauchen Sie einen Fühler, den Sie direkt an die Messstelle bringen können. Der SHELLY DS18B20 ist genau ein solcher Fühler. Ein digitaler Sensor in einer Edelstahlhülse an einem ein Meter langen Kabel mit Klinkenstecker 3,5 mm.

Ist das etwas für Sie?

• Ja, wenn Sie an einer anderen Stelle messen wollen als dort, wo Ihr Gerät sitzt. Ein Meter Kabel bringt den Fühler in eine Leitung, in einen Behälter oder hinter die Dämmung.
• Ja, wenn der Fühler in Flüssigkeit oder in feuchte Umgebung kommt. Der Hersteller sieht den Fühler für die Messung von Umgebung und Flüssigkeiten vor, die Hülse besteht aus Edelstahl.
• Ja, wenn Sie außerhalb des üblichen Raumbereichs messen. Der Messbereich des Chips DS18B20 reicht von -55 bis 125 °C.
• Ja, wenn Sie mehrere Messstellen benötigen. An das Shelly Plus Add-on lassen sich nach Herstellerangabe bis zu fünf dieser Fühler anschließen.
• Nein, wenn Ihr Gerät keinen passenden Eingang besitzt. Prüfen Sie, ob es eine Klinkenbuchse 3,5 mm für den Fühler oder Klemmen für 1-Wire hat.
• Nein, wenn Sie die Luftfeuchtigkeit messen wollen. Dieser Fühler misst ausschließlich die Temperatur.
• Nein, wenn Sie eine bessere Genauigkeit als ein halbes Grad brauchen. Der Hersteller gibt ±0,5 °C an.

Auf einen Blick

• digitale Schnittstelle 1-Wire
• Betriebstemperatur -55 bis 125 °C
• Genauigkeit ±0,5 °C
• Auflösung 9 bis 12 Bit
• Wandlungszeit unter 750 ms
• Schutzart IP68
• Versorgung 3,0 bis 5,5 V bei 1 mA Stromaufnahme
• Hülse aus Edelstahl, schwarzes Kabel von 1 m Länge
• Klinkenstecker 3,5 mm

Funktionen

Der Fühler arbeitet digital, er sendet also keine Spannung, die erst umgerechnet werden müsste, sondern unmittelbar den Temperaturwert. Die Kommunikation läuft über den Bus 1-Wire, auf dem jeder Sensor eine eigene Adresse besitzt. Deshalb lassen sich an einem Eingang mehrere Fühler betreiben, das Gerät unterscheidet sie voneinander.

Die Auflösung ist von neun bis zwölf Bit einstellbar. Eine niedrigere Auflösung bedeutet eine gröbere Schrittweite, dafür eine schnellere Messung, eine höhere Auflösung eine feinere Schrittweite auf Kosten einer längeren Wandlung. Die gesamte Wandlung dauert weniger als 750 Millisekunden, was für eine Temperaturmessung ausreichend schnell ist.

Die Versorgung bezieht der Fühler unmittelbar aus dem Gerät, an dem er angeschlossen ist. Ihm genügen 3,0 bis 5,5 V und eine Stromaufnahme von einem Milliampere, er benötigt also keine eigene Quelle und verkürzt bei batteriebetriebenen Geräten die Laufzeit nicht nennenswert.

Die Genauigkeit gibt der Hersteller mit ±0,5 °C an. Für Heizung, Boiler, Aquarium oder die Überwachung der Raumtemperatur reicht das reichlich. Für Labormessungen oder für die abrechnungsrelevante Wärmemessung ist der Fühler nicht bestimmt.

Montage und Anwendung

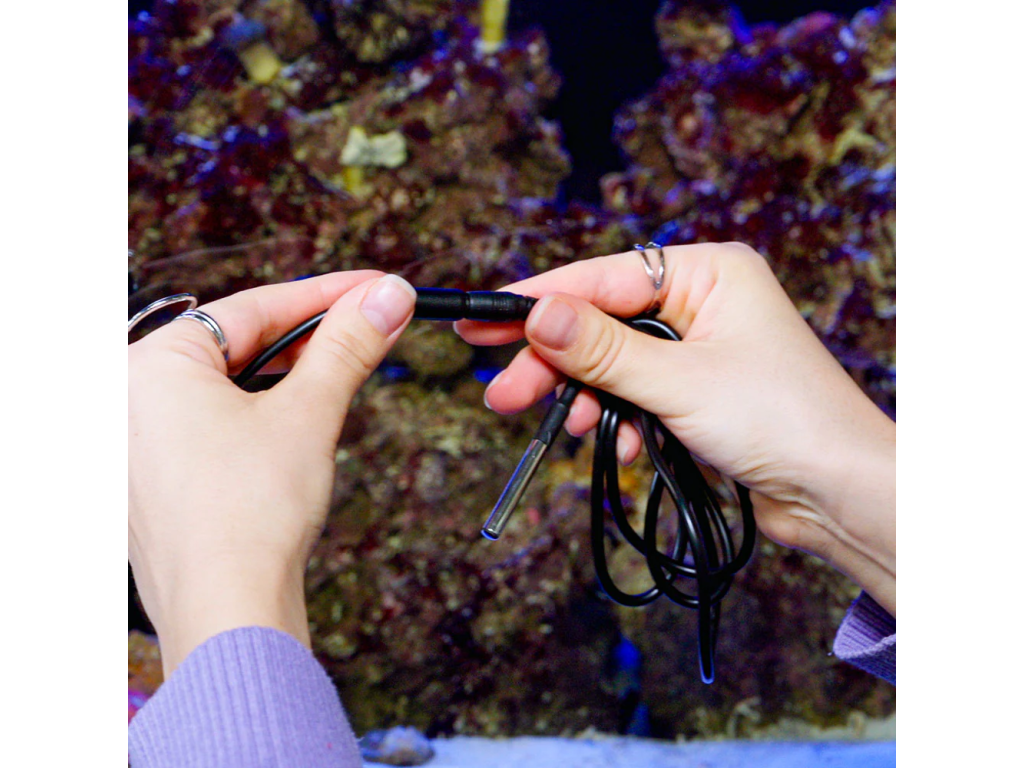

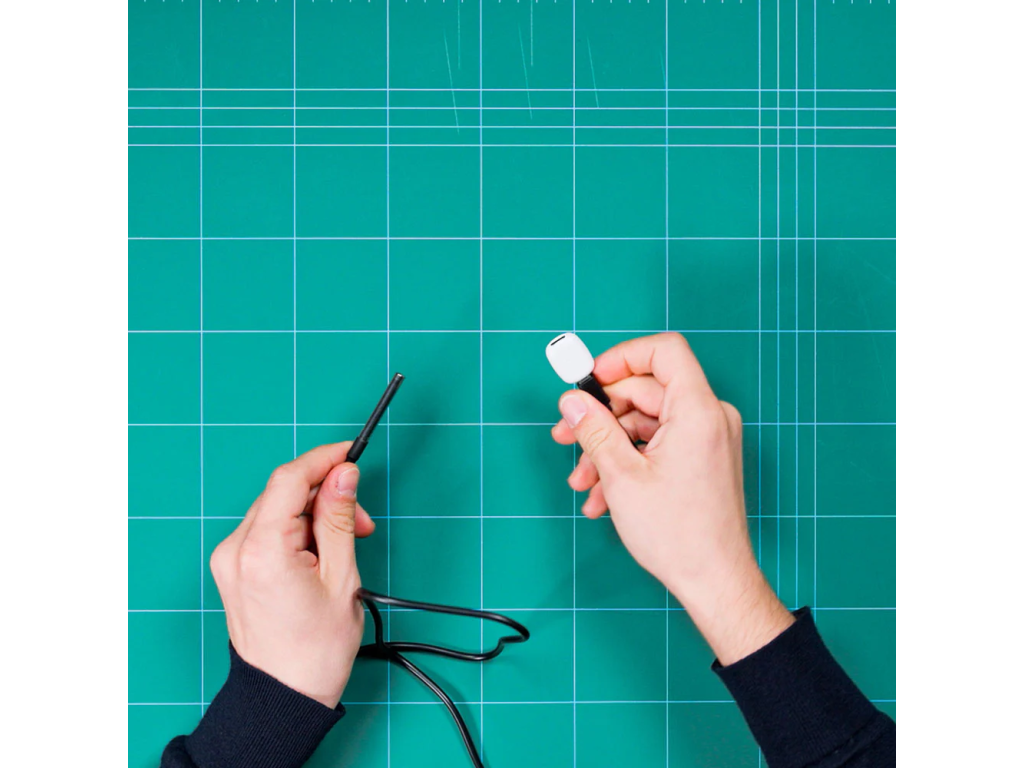

Der Fühler wird mit dem Klinkenstecker 3,5 mm in den dafür vorgesehenen Eingang gesteckt. Der Stecker muss bis zum Anschlag sitzen, sonst ist die Verbindung möglicherweise nicht zuverlässig. Der Hersteller nennt als Beispiel den Kabeladapter The Pill by Shelly.

Das Kabel führt drei Adern. Rot ist die Versorgung, Gelb die Datenader und Schwarz die Masse. Diese Zuordnung ist überall dort wichtig, wo der Fühler an Klemmen und nicht über die Klinke angeschlossen wird.

Die Edelstahlhülse und die Schutzart IP68 erlauben es, den Fühler einzutauchen. Lassen Sie beim Verlegen am Fühler eine kleine Reserve, damit kein Zug auf die Stelle wirkt, an der das Kabel in die Hülse eintritt.

Ausstattung

Der ganze Fühler ist ein Edelstahlröhrchen am Ende eines Kabels. Einzustellen gibt es nichts, dazukaufen auch nicht, sein Wert liegt darin, wohin er reicht.

• Ein Gehäuse aus nichtrostendem Stahl mit 50 mm Länge und 6 mm Durchmesser
• Ein Kabel von einem Meter in schwarzer Ausführung
• Ein 3,5-mm-Klinkenstecker am anderen Ende
• 25 g Gewicht, der Fühler belastet also auch ein dünnes Rohr nicht, an dem er befestigt ist
• Vorgesehen für die Messung von Umgebung und Flüssigkeiten, so beschreibt ihn der Hersteller

Die sechs Millimeter Durchmesser lohnen bei der Planung einen Blick. Es ist das Maß einer üblichen Tauchhülse und einer üblichen Öffnung in der Dämmung, der Fühler kommt also meist dorthin, wo er hin soll, ohne dass etwas zerlegt werden muss.

Was Sie noch brauchen

• Ein Gerät mit einem 3,5-mm-Klinkeneingang für den Fühler. Der Fühler ist Zubehör und meldet von sich aus nichts. Prüfen Sie vorher, ob das Zielgerät einen solchen Eingang hat.
• Einen Weg für einen Meter Kabel. Die Länge ist fest und wird nicht verlängert. Der Abstand zwischen Gerät und Messstelle muss darin aufgehen.
• Eine Befestigung für den Fühler. Das Gehäuse hat 6 mm und ist glatt, in einer Tauchhülse, einer Schelle oder unter der Dämmung hält es nur befestigt. Ein Kabelbinder oder Wärmeleitpaste gehören griffbereit.
• Eine Entscheidung, wo genau gemessen wird. Bei Wasser liegen zwischen der Messung an der Rohroberfläche und der Messung in der Tauchhülse mehrere Grad, und später lässt sich das nicht mehr korrigieren.
• Klarheit darüber, was der Fühler nicht misst. Er misst ausschließlich Temperatur, weder Feuchte noch Druck.

Einsatzbereiche

• Boiler und Warmwasserspeicher. Messung der tatsächlichen Wassertemperatur statt der Manteltemperatur.
• Heizung. Temperatur am Kesselvorlauf oder im Rücklauf.

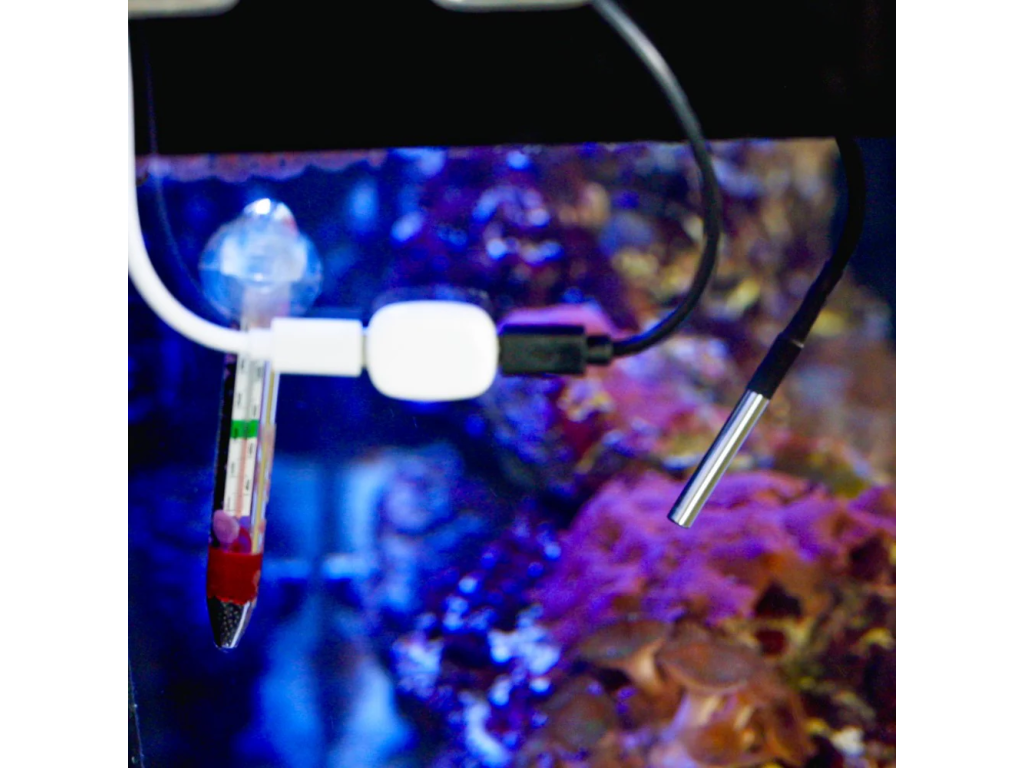

• Aquarium und Terrarium. Der Fühler darf dank IP68 eingetaucht werden.
• Kühl- und Gefriergeräte. Der Arbeitsbereich reicht bis -55 °C.
• Fußbodenheizung. Der Sensor liegt im Boden unter dem Belag.
• Lager und Serverraum. Messung an einer Stelle, die das Gerät selbst nicht erreicht.

Wichtig vor dem Kauf

• Der Fühler sendet von sich aus nichts. Er ist ein Sensor für ein Shelly Gerät, das die Messung verarbeitet.
• Prüfen Sie, ob Ihr Gerät einen Eingang für diesen Fühler besitzt. Ohne passenden Eingang lässt er sich nicht anschließen.
• An das Shelly Plus Add-on lassen sich nach Herstellerangabe bis zu fünf Fühler DS18B20 gleichzeitig anschließen.
• Er misst ausschließlich die Temperatur. Feuchte und Druck misst er nicht.
• Die Genauigkeit beträgt ±0,5 °C, das ist kein Messmittel für die Abrechnung.
• Das Kabel ist einen Meter lang. Größere Entfernungen lösen Sie über die Platzierung des Geräts und nicht durch Verlängern des Kabels.

Kenndaten und Anwendung

Weitere Angaben zu diesem Fühler macht der Hersteller auf seiner Seite nicht. Das beigefügte Dokument ist lediglich ein Anschlussbild ohne Text.

Häufige Fragen

Darf der Fühler ins Wasser?
Ja, die Hülse besteht aus Edelstahl und hat die Schutzart IP68.

Wie viele Fühler verkraftet ein Gerät?
Das hängt vom Gerät ab. Für das Shelly Plus Add-on nennt der Hersteller bis zu fünf Fühler DS18B20.

Warum werden bis zu 125 °C angegeben?
Das ist der Messbereich des Chips DS18B20, der im Fühler sitzt. Praktisch genutzt wird der Bereich über hundert Grad vor allem in technischen Anwendungen.

Wie genau misst er?
Der Hersteller gibt ±0,5 °C an sowie eine einstellbare Auflösung von 9 bis 12 Bit.

Wohin der Fühler gehört und wohin nicht

Wohin der Fühler nicht gehört, ist ebenso wichtig. Er misst weder Feuchte noch Druck, nur Temperatur. Und der Meter Kabel ist fest, weiter entfernte Stellen lassen sich mit diesem Fühler nicht erschließen.
