SHELLY USB Charger Lademodul USB-A und USB-C 20 W für den Shelly Wall Display Stand, schwarz

Produktdetailbeschreibung

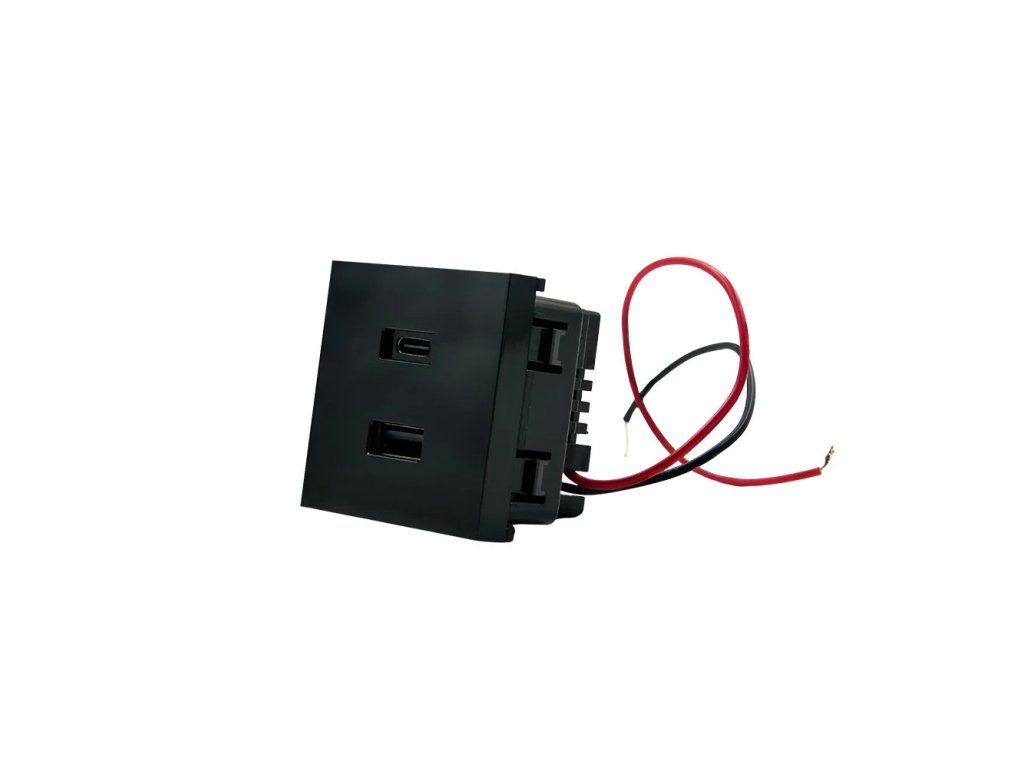

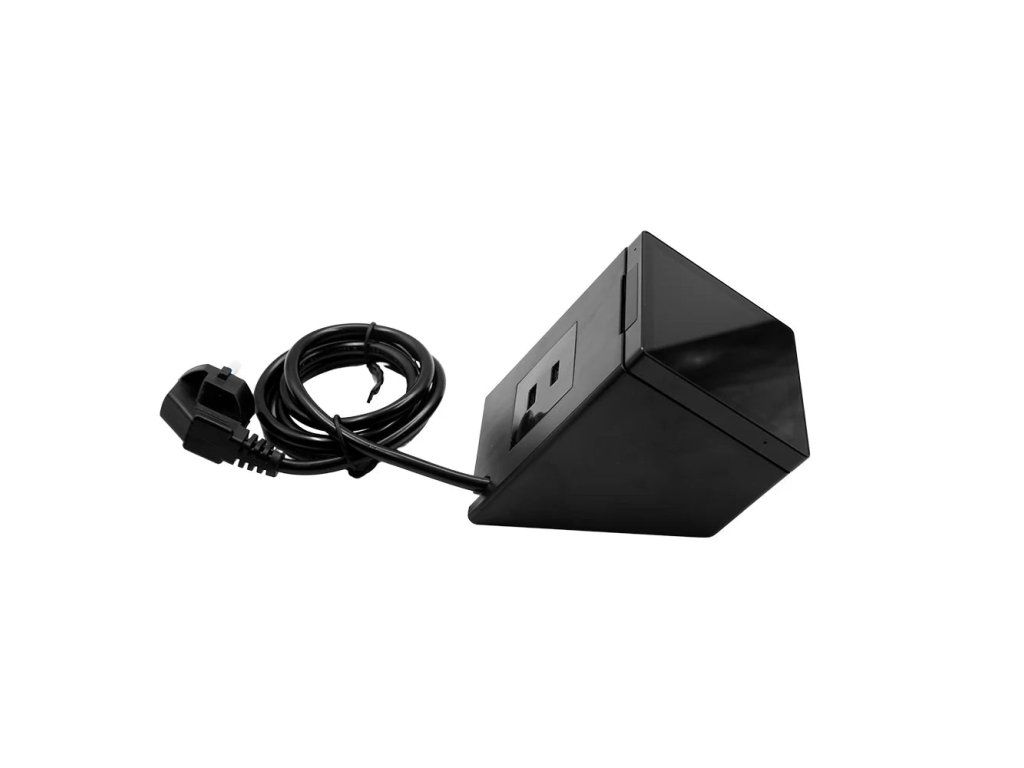

Der Standfuß für das Wanddisplay steht auf dem Tisch und belegt ohnehin schon eine Steckdose. Dieses Modul macht daraus zusätzlich ein Ladegerät. Es wird direkt in den Shelly Wall Display Stand eingebaut und bietet einen USB-A- und einen USB-C-Anschluss. Die maximale Leistung beträgt 20 W.

Ist das etwas für Sie?

• Ja, wenn Sie einen Shelly Wall Display Stand haben und daran laden wollen, ohne eine weitere Steckdose zu belegen.
• Ja, wenn Sie einen USB-A- und einen USB-C-Anschluss mit PD3.0 wollen.
• Ja, wenn Ihnen zum Laden 20 W genügen.
• Nein, wenn Sie ein Ladegerät zum Einstecken suchen. Dieses Teil hat herausgeführte Adern und wird eingebaut.
• Nein, wenn Sie keine Elektrofachkraft hinzuziehen wollen. Der Anschluss gehört in fachkundige Hände.
• Nein, wenn Sie den Shelly Wall Display Stand nicht haben. Das Modul ist Zubehör dazu.

Auf einen Blick

• ein USB-A- und ein USB-C-Anschluss
• maximale Leistung des Moduls 20 W
• USB-C unterstützt PD3.0, USB-A nicht
• Versorgung 100 bis 240 V AC bei 50 oder 60 Hz
• maximaler Eingangsstrom 500 mA
• Abmessungen 45 x 45 x 40 mm, Gewicht 50 g
• Betrieb -20 bis 40 °C bei 30 bis 70 % RH
• schwarze Ausführung, es gibt auch eine weiße

Funktionen

Laden, und zwar nach mehreren Protokollen. Der USB-A-Anschluss unterstützt Apple 2,4 A, Samsung 5 V bei max. 2 A, DCP, QC2.0 und 3.0, AFC und FCP. Der USB-C-Anschluss beherrscht dasselbe und zusätzlich PD3.0. Die Ausgangsspannung richtet sich nach dem Gerät, USB-A liefert 5 V bei max. 3 A, 9 V bei max. 2 A oder 12 V bei max. 1,5 A, USB-C dann 5 V bei max. 3 A, 9 V bei max. 2,22 A oder 12 V bei max. 1,67 A.

Steuerung und Kommunikation

Das Modul ist ein reines Versorgungsteil. Es hat keine Funkschnittstelle, wird nicht eingerichtet und meldet weder an die App noch an die Hausautomation. Die Ausgangsspannung handelt es nach Protokoll direkt mit dem angeschlossenen Gerät aus, eine Einstellung von Hand ist also nicht nötig. Das Display im Standfuß kommuniziert eigenständig und teilt sich diese Verbindung nicht mit dem Ladegerät.

Montage und Anwendung

Das Modul wird in den Standfuß eingesetzt und hat herausgeführte Adern, der Anschluss gehört daher in die Hand einer Elektrofachkraft. Bei der Montage gelten diese Regeln:

• der Standfuß darf erst dann ans Netz, wenn das Ladegerät vollständig eingebaut ist
• vor jeder Änderung der Verdrahtung wird das Modul von der Versorgung getrennt

Ausstattung

Zwei Anschlüsse in einem Modul bedeuten eines, das man vorher wissen sollte. Sie teilen die Leistung nicht einfach hälftig, sondern haben eine gemeinsame Obergrenze, und die entscheidet darüber, wie schnell das zweite Gerät lädt.

• Eine USB-A- und eine USB-C-Buchse, jede mit eigenem Satz unterstützter Protokolle
• Eine Gesamtleistung von 20 W, die für das Modul als Ganzes gilt
• Eine gemeinsame Grenze bei beiden Buchsen zugleich, nämlich 5 V bei höchstens 3 A
• Selbsttätige Aushandlung der Spannung nach dem Protokoll des angeschlossenen Geräts, einzustellen ist nichts
• Versorgung mit 100 bis 240 V Wechselspannung bei einer Aufnahme bis 500 mA
• Kunststoffgehäuse mit 45 x 45 x 40 mm und 50 g Gewicht, schwarze Ausführung

Das Modul hat keinerlei Funk und meldet nichts an eine App. Es ist ein reines Versorgungsteil, das im Ständer die Kappe ersetzt und die übrige Arbeit den angeschlossenen Geräten überlässt.

Was Sie noch brauchen

• Den Ständer Shelly Wall Display Stand. Das Modul gehört ausschließlich dorthin und liegt nicht bei.
• Eine Elektrofachkraft. Der Hersteller verlangt ausdrücklich, dass der Anschluss von einer qualifizierten Person ausgeführt wird. Verbunden werden Adern unter Netzspannung.
• Die beiliegenden Zweiwegverbinder. Die Außenleiter werden mit dem einen, die Neutralleiter mit dem anderen verbunden. Sie gehören zum Lieferumfang, sollten bei der Montage aber nicht verlegt werden.
• Ein eigenes Kabel zum Gerät. Im Karton liegt das Ladegerät, kein USB-Kabel. Das richtet sich danach, was geladen werden soll.
• Eine realistische Erwartung an das Tempo. Zwanzig Watt sind die Obergrenze des ganzen Moduls. Bei zwei angeschlossenen Geräten gilt eine gemeinsame Grenze von 5 V und höchstens 3 A.
• Einen Innenraum. Temperatur -20 bis 40 °C und Luftfeuchtigkeit 30 bis 70 Prozent.

Einsatzbereiche

• Schreibtisch, an dem der Standfuß mit Display zugleich als Ladeplatz dient
• Nachttisch, an dem das Telefon neben dem Bedienpanel laden soll
• Empfang und Schalter, wo ein Diensttelefon geladen wird
• Stellen, an denen keine freie Steckdose für ein eigenes Netzteil bleibt

Wichtig vor dem Kauf

• Das Modul ist für den Shelly Wall Display Stand bestimmt. Außerhalb davon setzen Sie es nicht ein.
• Bei gleichzeitiger Nutzung beider Anschlüsse sind es 5 V und maximal 3 A.
• PD3.0 gibt es nur am USB-C-Anschluss, am USB-A nicht.
• Der Anschluss ist von einer Elektrofachkraft auszuführen, und der Standfuß kommt erst nach abgeschlossener Montage ans Netz.
• Das Modul ist Zubehör zum Standfuß. Der Standfuß selbst liegt dem Modul nicht bei.

Wie das Modul angeschlossen wird

Die Anleitung dieses Ladegeräts verbindet nur Außenleiter und Neutralleiter, ein Schutzleiter kommt im Ablauf nicht vor.

Häufige Fragen

Wie viel liefert ein einzelner Anschluss?
Die maximale Leistung des Moduls beträgt 20 W. Bei gleichzeitiger Nutzung beider Anschlüsse sind es 5 V und max. 3 A.

Lädt es meinen Laptop?
Die Obergrenze liegt bei 20 W und 12 V. Ob das reicht, hängt von Spannung, Leistung und Ladeprotokoll des Geräts ab.

Worin unterscheiden sich die Anschlüsse?
USB-C unterstützt zusätzlich PD3.0 und liefert bei 9 V und 12 V mehr Strom als USB-A.

Kann ich es selbst montieren?
Die Installation ist von einer Elektrofachkraft auszuführen.

Was brauche ich zusätzlich?
Das Modul ist Zubehör zum Shelly Wall Display Stand, dieser selbst liegt nicht bei.

Was aus welcher Buchse kommt

Die Zeile mit der gemeinsamen Grenze wird am häufigsten übersehen. Hängen zwei Geräte am Modul, laden beide mit 5 V und zusammen bis drei Ampere, das schnelle Laden mit dem Neun- oder Zwölf-Volt-Profil steht dann also nur bei einem einzelnen angeschlossenen Gerät zur Verfügung.
