SHELLY USB Charger Lademodul USB-A und USB-C 20 W für den Shelly Wall Display Stand, weiß

Produktdetailbeschreibung

Der Standfuß für das Wanddisplay steht auf dem Tisch und belegt ohnehin schon eine Steckdose. Dieses Modul macht daraus zusätzlich ein Ladegerät. Es wird direkt in den Shelly Wall Display Stand eingebaut und bietet einen USB-A- und einen USB-C-Anschluss. Die maximale Leistung beträgt 20 W.

Ist das etwas für Sie?

• Ja, wenn Sie einen Shelly Wall Display Stand haben und daran laden wollen, ohne eine weitere Steckdose zu belegen.
• Ja, wenn Sie einen USB-A- und einen USB-C-Anschluss mit PD3.0 wollen.
• Ja, wenn Ihnen zum Laden 20 W genügen.
• Nein, wenn Sie ein Ladegerät zum Einstecken suchen. Dieses Teil hat herausgeführte Adern und wird eingebaut.
• Nein, wenn Sie keine Elektrofachkraft hinzuziehen wollen. Der Anschluss gehört in fachkundige Hände.
• Nein, wenn Sie den Shelly Wall Display Stand nicht haben. Das Modul ist Zubehör dazu.

Auf einen Blick

• ein USB-A- und ein USB-C-Anschluss
• maximale Leistung des Moduls 20 W
• USB-C unterstützt PD3.0, USB-A nicht
• Versorgung 100 bis 240 V AC bei 50 oder 60 Hz
• maximaler Eingangsstrom 500 mA
• Abmessungen 45 x 45 x 40 mm, Gewicht 50 g
• Betrieb -20 bis 40 °C bei 30 bis 70 % RH
• weiße Ausführung, es gibt auch eine schwarze

Funktionen

Laden, und zwar nach mehreren Protokollen. Der USB-A-Anschluss unterstützt Apple 2,4 A, Samsung 5 V bei max. 2 A, DCP, QC2.0 und 3.0, AFC und FCP. Der USB-C-Anschluss beherrscht dasselbe und zusätzlich PD3.0. Die Ausgangsspannung richtet sich nach dem Gerät, USB-A liefert 5 V bei max. 3 A, 9 V bei max. 2 A oder 12 V bei max. 1,5 A, USB-C dann 5 V bei max. 3 A, 9 V bei max. 2,22 A oder 12 V bei max. 1,67 A.

Steuerung und Kommunikation

Das Modul ist ein reines Versorgungsteil. Es hat keine Funkschnittstelle, wird nicht eingerichtet und meldet weder an die App noch an die Hausautomation. Die Ausgangsspannung handelt es nach Protokoll direkt mit dem angeschlossenen Gerät aus, eine Einstellung von Hand ist also nicht nötig. Das Display im Standfuß kommuniziert eigenständig und teilt sich diese Verbindung nicht mit dem Ladegerät.

Montage und Anwendung

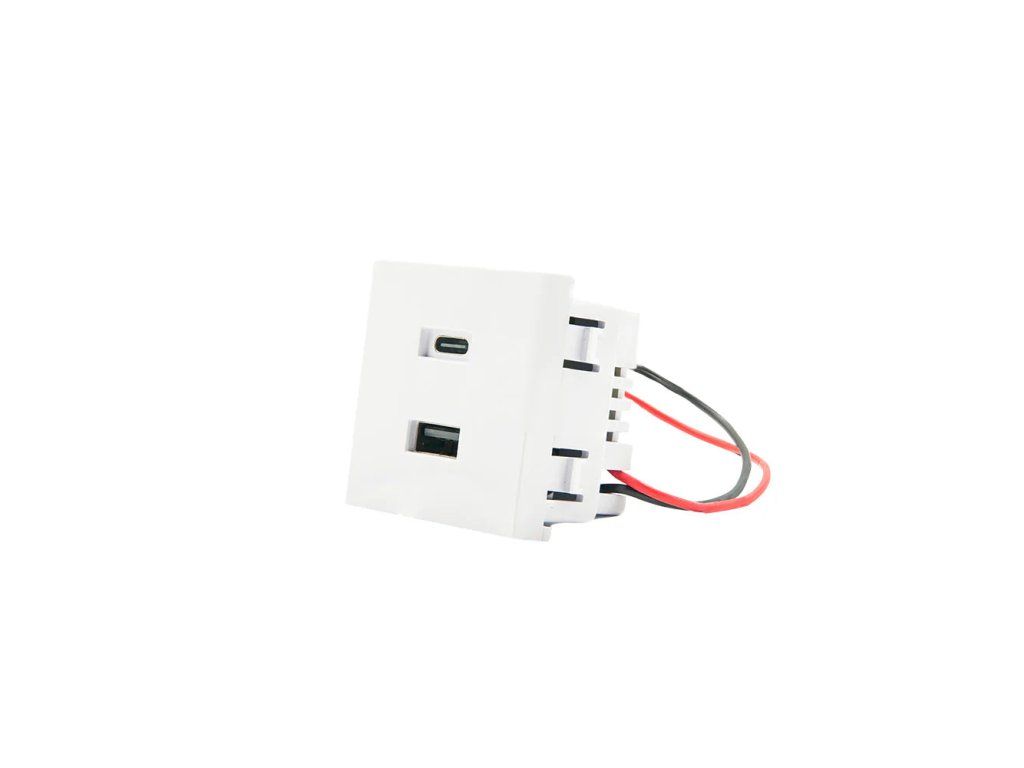

Das Modul wird in den Standfuß eingesetzt und hat herausgeführte Adern, der Anschluss gehört daher in die Hand einer Elektrofachkraft. Bei der Montage gelten diese Regeln:

• der Standfuß darf erst dann ans Netz, wenn das Ladegerät vollständig eingebaut ist
• vor jeder Änderung der Verdrahtung wird das Modul von der Versorgung getrennt

Ausstattung

Das Modul sieht aus wie eine gewöhnliche Kappe, trägt aber zwei Ladebuchsen und die ganze Logik, die sich mit dem angeschlossenen Gerät auf eine Spannung einigt. Entscheidend ist dabei eine einzige Zahl, zwanzig Watt für das ganze Teil.

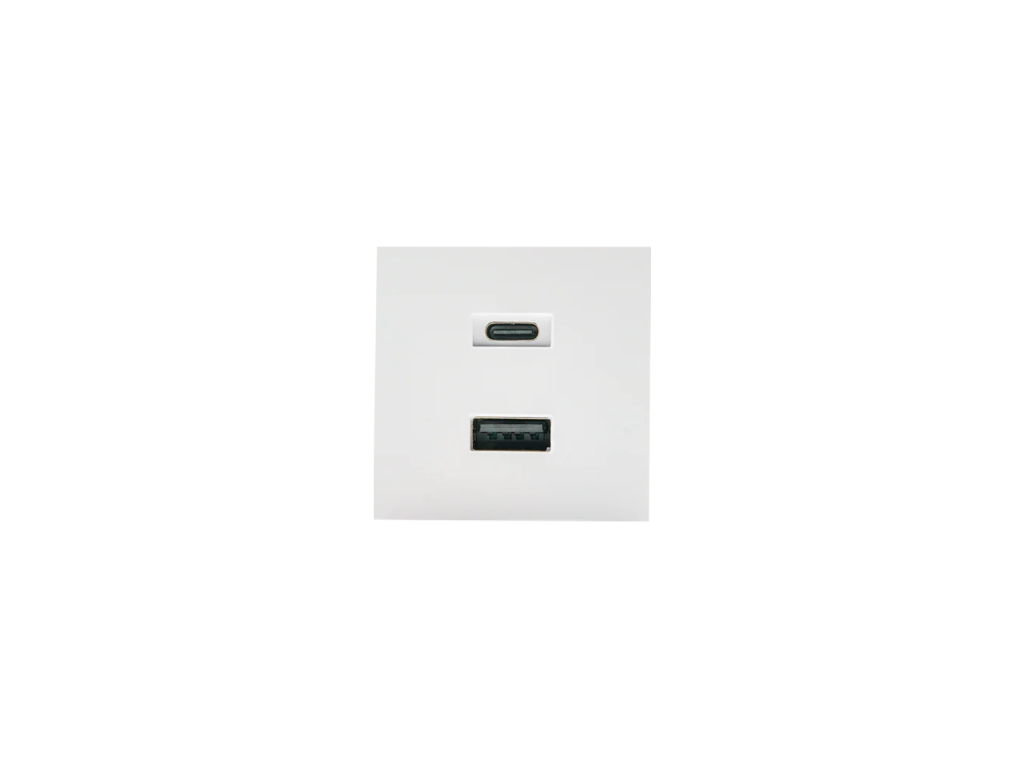

• Je eine USB-A- und eine USB-C-Buchse nebeneinander an der Front
• Eine Obergrenze von 20 W für das Modul als Ganzes und nicht je Buchse
• Bei beiden Buchsen zugleich 5 V und höchstens 3 A, ein eigener vom Hersteller genannter Wert
• Spannungsaushandlung nach dem Protokoll, das das angeschlossene Gerät beherrscht
• Versorgung mit 100 bis 240 V Wechselspannung bei einer Aufnahme bis 500 mA
• Kunststoffgehäuse mit 45 x 45 x 40 mm, 50 g Gewicht, weiße Ausführung

Kein Funk, keine Einstellung und keine Verbindung zu einer App. Das Ladegerät verhält sich gegenüber dem übrigen System passiv und tauscht mit dem Display im Ständer keine Daten aus.

Was Sie noch brauchen

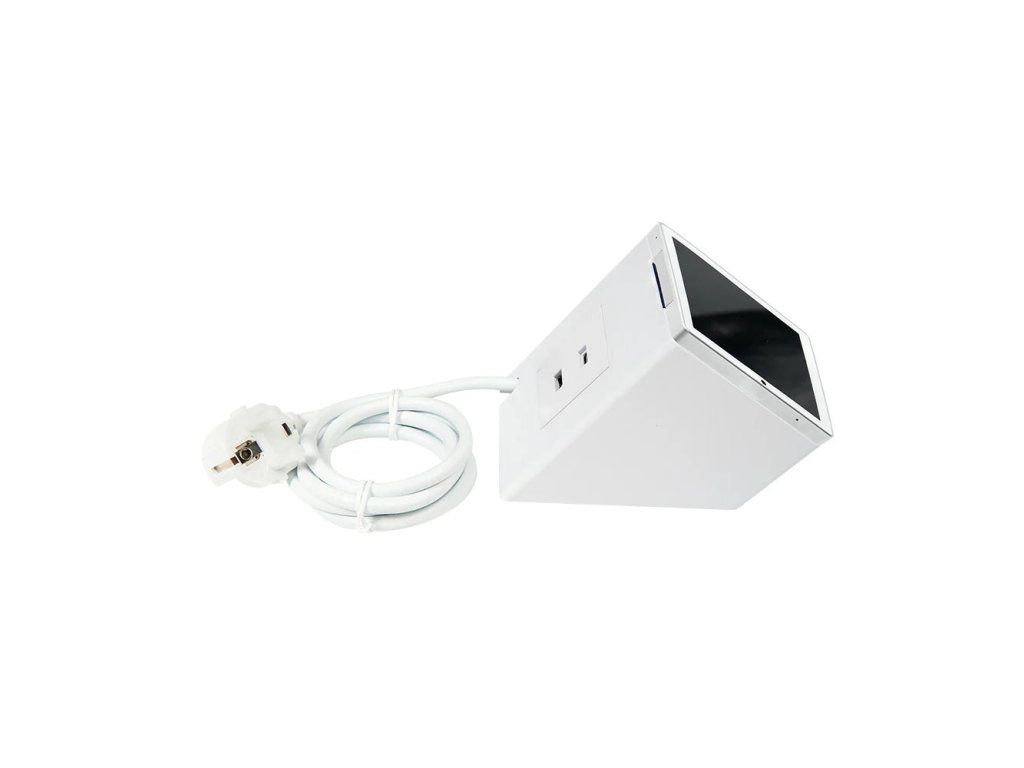

• Den Ständer Shelly Wall Display Stand. Ohne ihn hat das Modul keinen Platz, und er liegt nicht bei.
• Eine qualifizierte Elektrofachkraft. Der Hersteller nennt das als Vorgabe und nicht als Rat. Gearbeitet wird an Adern unter Netzspannung.
• Die beiliegenden Zweiwegverbinder. Mit dem einen werden die Außenleiter verbunden, mit dem anderen die Neutralleiter. Beim Auspacken werden sie leicht übersehen.
• Ein USB-Kabel passend zum Gerät. Es liegt nicht bei, im Karton ist das Ladegerät selbst.
• Das Wissen, dass sich zwei Buchsen die Leistung teilen. Bei einem Gerät stehen auch das Neun- und das Zwölf-Volt-Profil zur Verfügung, bei zweien nur noch das Fünf-Volt-Profil.
• Einen Innenraum mit -20 bis 40 °C und 30 bis 70 Prozent Luftfeuchtigkeit.

Einsatzbereiche

• Schreibtisch, an dem der Standfuß mit Display zugleich als Ladeplatz dient
• Nachttisch, an dem das Telefon neben dem Bedienpanel laden soll
• Empfang und Schalter, wo ein Diensttelefon geladen wird
• Stellen, an denen keine freie Steckdose für ein eigenes Netzteil bleibt

Wichtig vor dem Kauf

• Das Modul ist für den Shelly Wall Display Stand bestimmt. Außerhalb davon setzen Sie es nicht ein.
• Bei gleichzeitiger Nutzung beider Anschlüsse sind es 5 V und maximal 3 A.
• PD3.0 gibt es nur am USB-C-Anschluss, am USB-A nicht.
• Der Anschluss ist von einer Elektrofachkraft auszuführen, und der Standfuß kommt erst nach abgeschlossener Montage ans Netz.
• Das Modul ist Zubehör zum Standfuß. Der Standfuß selbst liegt dem Modul nicht bei.

Wie das Modul angeschlossen wird

Der Ablauf ist kurz, aber es ist kein bloßes Umstecken. Es werden Adern verbunden, daher die Forderung nach Fachkunde und daher auch die Regel, den Ständer erst zum Schluss ans Netz zu bringen.

Häufige Fragen

Wie viel liefert ein einzelner Anschluss?
Die maximale Leistung des Moduls beträgt 20 W. Bei gleichzeitiger Nutzung beider Anschlüsse sind es 5 V und max. 3 A.

Lädt es meinen Laptop?
Die Obergrenze liegt bei 20 W und 12 V. Ob das reicht, hängt von Spannung, Leistung und Ladeprotokoll des Geräts ab.

Worin unterscheiden sich die Anschlüsse?
USB-C unterstützt zusätzlich PD3.0 und liefert bei 9 V und 12 V mehr Strom als USB-A.

Kann ich es selbst montieren?
Die Installation ist von einer Elektrofachkraft auszuführen.

Was brauche ich zusätzlich?
Das Modul ist Zubehör zum Shelly Wall Display Stand, dieser selbst liegt nicht bei.

Was aus welcher Buchse kommt

Wer ein Telefon und dazu Kopfhörer oder eine Uhr lädt, kommt mit der gemeinsamen Grenze gut aus. Wer schnelles Laden eines Tablets erwartet, sollte wissen, dass das höhere Profil nur bereitsteht, wenn ein einziges Gerät am Modul hängt.
