SHELLY Wall Display X2i Black Wandbedienpanel Touchdisplay Relais 5 A, WiFi, Bluetooth, schwarz

Produktdetailbeschreibung

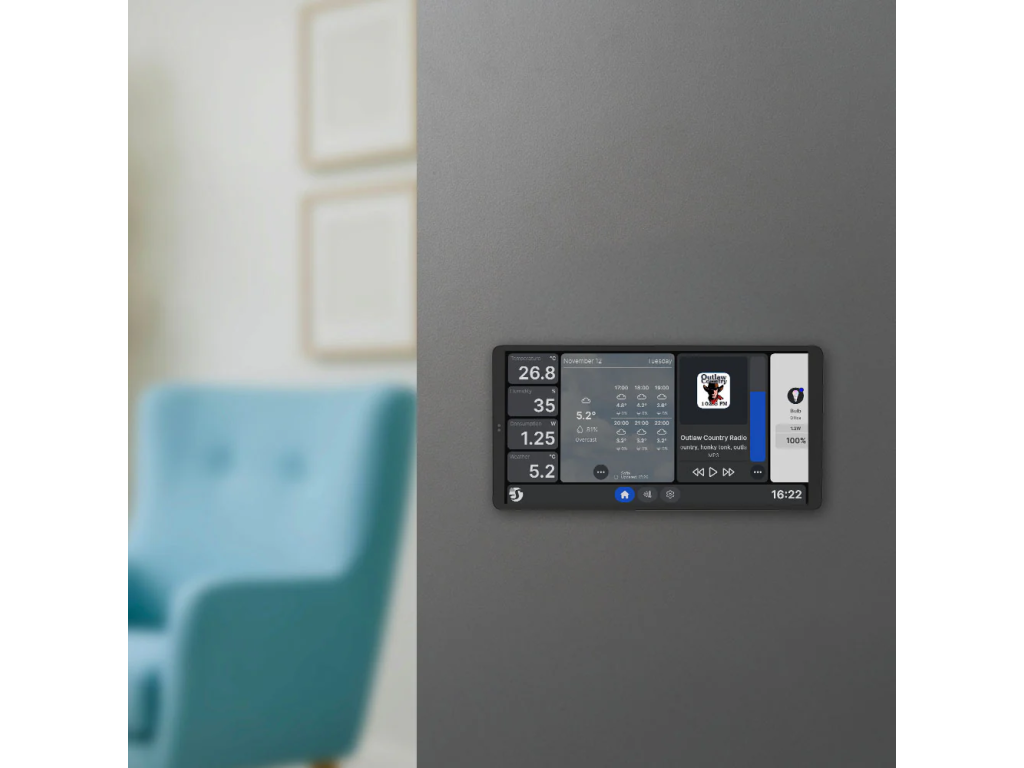

Eine übliche Wanddose für den Schalter neben der Tür trägt die Bedienstelle des ganzen Zuhauses. Das Wandpanel Shelly Wall Display X2i Black besteht aus zwei Teilen. In die Wand kommt die Strombasis mit Schraubklemmen und einem eingebauten Relais für einen einzigen Lichtkreis, darauf wird das schwarze Display mit 6,95 Zoll aufgesetzt. Das Gehäuse verbindet Kunststoff, Aluminium und Glas. Den Anschluss an das Stromnetz übernimmt eine Elektrofachkraft mit Zertifizierung nach den geltenden nationalen Vorschriften.

Ist das etwas für Sie?

Ja, wenn

• in der Dose des alten Schalters Außenleiter und Neutralleiter liegen, ohne Neutralleiter bekommen Sie das Panel nicht ans Netz
• das Licht unmittelbar vom Panel geschaltet werden soll und nicht nur ein Befehl über das Netzwerk weitergereicht wird
• Sie an das Panel auch einen gewöhnlichen Schalter oder Taster anschließen möchten, dafür dient die Klemme SW
• Sie zu Hause ein Netz im 5-GHz-Band betreiben und ein Gerät suchen, das sich dort anmeldet
• Sie eine breite Anzeigefläche benötigen, also 1440 Bildpunkte in der Breite und 720 in der Höhe
• Sie Hotelzimmer oder Büros ausstatten und die Bedienung an einer Stelle neben der Tür haben möchten

Nein, wenn

• vom Panel aus zwei unabhängige Stromkreise geschaltet werden sollen, beschaffen Sie zusätzlich eine Strombasis mit zwei Ausgängen aus der i-Serie
• durch den Kreis mehr als 5 A fließen, führen Sie ihn über das separate Modul Shelly 1PM Gen4 mit einem Schaltstrom von 16 A und 240 V AC
• Sie Spannung und Strom unmittelbar an der Schaltstelle kennen möchten, Voltmeter und Amperemeter besitzt das Modul Shelly 1PM Gen4 und das Panel misst selbst nichts
• Sie Automationen auf Skripten aufbauen, die im Gerät selbst laufen, Skripte innerhalb des Panels starten Sie nicht, das Modul Shelly 1PM Gen4 unterstützt sie
• ein kleineres quadratisches Panel gesucht ist, greifen Sie zum Modell Shelly Wall Display X1i, es hat einen vierzölligen Bildschirm

Auf einen Blick

• Strombasis mit einem einzigen Relaisausgang, Schaltstrom höchstens 5 A, Schaltspannung höchstens 240 V AC
• Schraubklemmen SW, O, N und L für Leiterquerschnitte 0,75 bis 2,5 mm²
• die Strombasis lässt sich gegen eine Strombasis mit zwei Ausgängen aus der i-Serie tauschen
• Touchdisplay in Farbe, 6,95 Zoll, kapazitiv mit fünf Berührungspunkten
• Bild mit 1440 x 720 px, quer und ebenso ins Hochformat gedreht
• Wi-Fi 6 Dual Band mit Reichweiten bis 30 m im Gebäude, dazu Bluetooth 5.0
• Mikrofon, G-Sensor, Näherungssensor und Lichtsensor
• Lautsprecher mit 0,8 W, für Musik wird ein Bluetooth- oder Sonos-Lautsprecher gekoppelt
• der USB-Typ-C-Anschluss beherrscht den OTG-Betrieb
• der Vierkernprozessor Rockchip RK3326-S wird ergänzt durch 2 GB Arbeitsspeicher und 8 GB Datenspeicher, als System dient Android 11
• Versorgung aus dem Netz, Wechselspannung 100 bis 240 V, Frequenz 50 oder 60 Hz, die Leistungsaufnahme bleibt unter 5 W

Funktionen

Die in der Wand verborgene Basis enthält ein Relais. Dieses schaltet über den einzigen Ausgangskontakt mit dem Buchstaben O einen Stromkreis. Dabei sind höchstens 5 A und 240 V AC zulässig. Es dient der Steuerung von Beleuchtung. Angeschlossen werden dürfen ohmsche Lasten, also Glüh- und Halogenlampen. Ferner kapazitive Lasten, also LED-Lampen, LED-Treiber und Kompaktleuchtstofflampen. Und schließlich induktive Lasten, also Transformatoren für LED-Leuchten. Die Nennlast darf dabei nicht überschritten werden.

Die Klemme SW ist der Eingang für einen Schalter oder Taster. Das Panel muss also nicht das einzige Bedienelement im Raum sein, und eine mechanische Bedienung darf Teil der Installation bleiben.

Die zweite Ebene ist der Bildschirm. Die Aufteilung des Startbildschirms passen Sie an und finden dort Geräte, Szenen und Messwerte. Achten Sie auf den Unterschied zwischen beiden Ebenen. Das Relais bedient nur jenen Stromkreis, der über ein Kabel zur Dose geführt wird. Weitere Leuchten, Ventilatoren und andere Verbraucher werden von anderen Shelly-Geräten bedient, denen das Panel Befehle über das Netzwerk schickt. Ebenso verhält es sich beim Verbrauch. Die Leistungsaufnahme der Geräte im Raum übernimmt das Panel aus dem Konto im Dienst Shelly Smart Control, gemeldet wird sie von diesen Geräten selbst.

Zur Bedienung gehören auch Ton und Sensoren. Der eingebaute Lautsprecher hat 0,8 W, und für Musik, Ansagen, Alarme sowie weitere Tonsignale lässt sich ein Bluetooth- oder Sonos-Lautsprecher koppeln. Anhand des Lichtsensors lassen sich andere Geräte im Zuhause steuern. Dazu bringt das Panel ein Mikrofon, einen G-Sensor und einen Näherungssensor mit.

Steuerung und Kommunikation

In der Anwendung Shelly Smart Control wird das Panel über Gerät hinzufügen und danach Über Bluetooth hinzufügen aufgenommen. Die erste Einrichtung erfolgt über den Touchscreen. Im Menü Einstellungen, Eintrag Netzwerk, tritt das Panel dem örtlichen Netz bei und erhält von ihm eine IP-Adresse.

Unter dieser Adresse antwortet die eingebaute Weboberfläche. Sie öffnen sie mit dem Browser von einem Rechner oder Telefon im selben Netz, die gewöhnliche Verwaltung kommt also ohne App aus. Beobachten und bedienen lässt sich das Panel genauso im Browser unter der Adresse control.shelly.cloud.

Der Funkteil arbeitet in den Bändern 2,4 und 5 GHz. Wi-Fi 6 Dual Band belegt 2412 bis 2472 MHz und 5150 bis 5850 MHz und reicht bis 30 m im Gebäude sowie bis 50 m im Freien. Bluetooth 5.0 nutzt 2402 bis 2480 MHz und reicht bis zu 10 m im Innenraum und bis zu 30 m im Freien, stets nach den örtlichen Gegebenheiten. An maschinellen Schnittstellen stehen RPC over HTTP, RPC over BLE, einfaches HTTP und daneben MQTT bereit. In der Firmware ist Platz für 20 Zeitpläne und für 20 Webhooks zu je zwei Adressen. Skripte innerhalb des Geräts startet das Panel nicht.

An Fremdsystemen arbeitet das Panel mit Google Smart Home, mit Amazon Alexa und mit Samsung SmartThings zusammen. Die Konformität wird nach der Richtlinie 2014/53/EU für Funkanlagen erklärt, ferner nach 2014/35/EU, 2014/30/EU und 2011/65/EU.

Montage und Anwendung

Bevor Sie in die Dose greifen, schalten Sie die Leitungsschutzschalter aus und stellen mit einem geeigneten Prüfgerät fest, dass die Leiter spannungsfrei sind. Dasselbe gilt jedes Mal, wenn am Anschluss etwas geändert werden soll.

In die Klemmen kommen Leiter der Querschnitte 0,75 bis 2,5 mm² als Litzen mit Aderendhülsen oder als massive Leiter. Die Abisolierlänge beträgt 6 bis 7 mm, angezogen werden die Klemmen mit höchstens 0,4 Nm. Jede Klemme nimmt einen einzigen Leiter auf, und die Isolierung darf nicht schlechter als PVC T105 °C sein.

Die angeschlossene Basis wird in die Dose geschoben, die Montageplatte wird mit zwei Schrauben an der Dose befestigt. Danach schalten Sie den Leitungsschutzschalter ein und prüfen, ob die Betriebs-LED aufleuchtet. Anschließend schalten Sie ihn erneut aus, und erst dann kommt das Display an die Reihe. Mit der Oberkante wird es auf das Scharnierpaar der Basis aufgesetzt und nach unten gedrückt, bis es fest darauf sitzt. Die Unterkante drücken Sie behutsam gegen die Basis, bis sie einrastet, zuletzt sichert eine Schraube von unten das Display.

Zusammen mit der Basis ist das Gerät 36 mm tief, misst 87 x 178 mm und wiegt 292 g. Das abgenommene Display allein hat eine Tiefe von 11 mm und ein Gewicht von 246 g. Am Display finden Sie zudem das Nadelloch für den Reset und im Gehäuse die Antenne.

Was Sie noch brauchen

• Außenleiter und Neutralleiter in der Dose. Ohne Neutralleiter lässt sich das Panel nicht anschließen, und in älteren Installationen liegt an der Schalterstelle oft nur der Außenleiter. Ein Blick in die Dose vor der Bestellung lohnt sich.
• Einen Spannungsprüfer. Vor jedem Eingriff wird der Leitungsschutzschalter ausgeschaltet, und die Spannungsfreiheit gehört geprüft und nicht angenommen.
• Einen vorgeschalteten Leitungsschutzschalter der Charakteristik B oder C mit höchstens 16 A Bemessungsstrom, mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Leiter von 0,75 bis 2,5 mm² mit einer Isolierung von mindestens PVC T105 °C. Abzuisolieren sind 6 bis 7 mm, und in jede Klemme gehört nur ein einziger Leiter.
• Einen separaten Temperatur- und Feuchtefühler, wenn Sie danach Heizung oder Lüftung regeln wollen. Das Panel misst Helligkeit, Temperatur und Feuchte jedoch nicht.
• Den Ersatzsockel Shelly 2-Output Power Base for Wall Display, wenn zwei getrennte Stromkreise geschaltet werden sollen. Beigelegt ist ein Sockel mit einem Ausgang.

Einsatzbereiche

• Wohnungen und Einfamilienhäuser, in denen das Panel am Eingang den Schalter ersetzt und Szenen sowie Zeitpläne startet
• Mehrfamilienhäuser, Hotels und Apartments
• kleinere Büros, Verkaufsräume, Restaurants und Tankstellen, also leichter gewerblicher Betrieb
• Verwaltungsgebäude und Hochschulen
• Heizung, Lüftung und Klimatisierung lassen sich abhängig von Temperatur und Feuchte regeln, die andere Geräte im Shelly-Zuhause melden
• Eindämmung von Schimmel im Keller oder im Bad, indem abhängig von der Luftfeuchte eine Lüftung anläuft
• Überblick über den Verbrauch der Geräte im Raum und über den Hausbetrieb auch aus der Ferne

Wichtig vor dem Kauf

• Die Basis trägt die Klemmen L und N und bezieht ihre Versorgung aus dem Netz, Wechselspannung 100 bis 240 V. Bei älteren Leitungsführungen liegt in der Schalterdose oft nur der Außenleiter, rechnen Sie damit bereits vor der Bestellung.
• Im Karton liegt die Basis mit einem Relaisausgang. Zwei unabhängige Stromkreise ermöglicht erst die Strombasis Shelly 2-Output Power Base for Wall Display aus der i-Serie. Sie wird gesondert gekauft.
• Am Ausgang sind höchstens 5 A und 240 V AC zulässig. Unterstützt werden Beleuchtungslasten, und die Nennlast darf nicht überschritten werden.
• Versorgen lässt sich das Display auch über ein USB-A-auf-USB-C-Kabel. In einer solchen Anordnung bleibt der Schaltkreis jedoch ohne Funktion, das eignet sich also nur dort, wo nichts zu schalten ist.
• Vor dem Panel muss ein Leitungsschutzschalter mit B- oder C-Auslösecharakteristik sitzen, mit der Energiebegrenzungsklasse 3 und einem Unterbrechungsvermögen von mindestens 6 kA, wobei der Nennstrom höchstens 16 A beträgt. In Badezimmern und weiteren Bereichen mit hohem Risiko ergänzt ihn ein Fehlerstromschutzschalter 30 mA Typ A oder höher.
• Die Sensoren sind vier an der Zahl, nämlich Mikrofon, G-Sensor, Näherungssensor und Lichtsensor. Werte für Temperatur und Feuchte für Szenarien mit Heizung und Lüftung sowie für die Schimmelbeobachtung müssen von den übrigen Geräten kommen, die im Dienst Shelly Smart Control angemeldet sind.
• Das Panel darf nur in Innenräumen betrieben werden, abseits von Schmutz und Feuchtigkeit. Die relative Feuchte darf 30 bis 70 % betragen, die Umgebungstemperatur -20 bis 40 °C und die Höhe höchstens 2000 m.
• Im Betrieb darf es weder ein Tuch noch ein Möbelstück verdecken, das würde das Ableiten der Wärme verhindern.
• Die Klemmen sind für einen einzigen Leiter bestimmt, zwei Adern gehören nicht in eine Klemme. Die Isolierung darf nicht schlechter als PVC T105 °C sein.
• Skripte innerhalb des Geräts startet das Panel nicht. Automationen, die auf eigenen Skripten beruhen, belassen Sie daher auf Modulen, die Skripte ausführen können.
• Das Panel reinigen Sie mit einem trockenen, weichen Tuch, notfalls leicht angefeuchtet, damit keine Feuchtigkeit eindringt. Scheuernde Materialien, Lösungsmittel und Reinigungsmittel haben auf der Oberfläche nichts zu suchen. Das Panel darf in keine Flüssigkeit getaucht und nicht unter fließendem Wasser abgespült werden.
• Ein beschädigtes oder defektes Gerät wird nicht betrieben und nicht repariert. Das Panel sowie die Telefone und Tablets, mit denen es bedient wird, gehören außer Reichweite von Kindern.
• Personenbezogene Daten kann das Panel speichern, setzen Sie es daher vor der Entsorgung auf die Werkseinstellungen zurück. Ein ausgedientes Gerät muss der Händler zur ordnungsgemäßen Entsorgung zurücknehmen.

Anschlussklemmen

Häufige Fragen

Wie viele Relaisausgänge hat das Panel?
Einen. Die beiliegende Basis trägt den Ausgangskontakt O und schaltet damit einen einzigen Stromkreis. Zwei unabhängige Stromkreise ermöglicht erst die Strombasis Shelly 2-Output Power Base aus der i-Serie.

Welche Leiter passen in die Klemmen?
Der Querschnitt beträgt 0,75 bis 2,5 mm² und verwendbar sind eindrähtige Leiter ebenso wie Litzen mit Aderendhülsen. Die Abisolierlänge beträgt 6 bis 7 mm, das Anzugsdrehmoment ist höchstens 0,4 Nm, und auf eine Klemme entfällt ein Leiter.

Geht die Installation ohne Neutralleiter?
Nein. Die Basis besitzt die Klemme N, und ohne sie startet das Panel nicht.

Was ändert sich, wenn ich das Panel nur über den USB-Typ-C-Anschluss versorge?
Das Display läuft weiter, der Schaltkreis bleibt in einer solchen Anordnung jedoch ohne Funktion.

Welche Sensoren sitzen im Panel?
Vier: Mikrofon, G-Sensor, Näherungssensor und Lichtsensor. Temperatur und Feuchte zählen nicht dazu, diese melden andere Geräte im Shelly-Zuhause, und das Panel regelt danach Heizung, Lüftung und Klimatisierung.

Kann ich einen gewöhnlichen Schalter anschließen?
Ja, dafür dient die Schraubklemme SW, der Eingang für einen Schalter oder Taster.

Wie weit reicht die Funkverbindung?
Für Wi-Fi sind es bis zu 30 m im Innenraum und bis zu 50 m im Freien, für Bluetooth bis zu 10 m im Innenraum und bis zu 30 m im Freien. Die tatsächliche Reichweite hängt stets von den örtlichen Gegebenheiten ab.

Lässt sich das Panel ohne Cloud verwalten?
Ja. Sobald das Panel eine Adresse im örtlichen Netz erhält, ist unter dieser Adresse die eingebaute Weboberfläche erreichbar, und es genügt, sie mit dem Browser aus demselben Netz zu öffnen.

Welches Panel, X1i oder X2i?

Der Relaisausgang hat in beiden Fällen dieselbe Grenze, nämlich einen Stromkreis mit bis zu 5 A. Es entscheiden Bildschirmfläche und Arbeitsspeicher. Das kleinere X1i passt dorthin, wo an der Wand wenig Platz bleibt und ein quadratischer Bildschirm reicht. Zum breiteren X2i greifen Sie, wenn Sie eine größere Anzeigefläche und den doppelten Arbeitsspeicher möchten.
