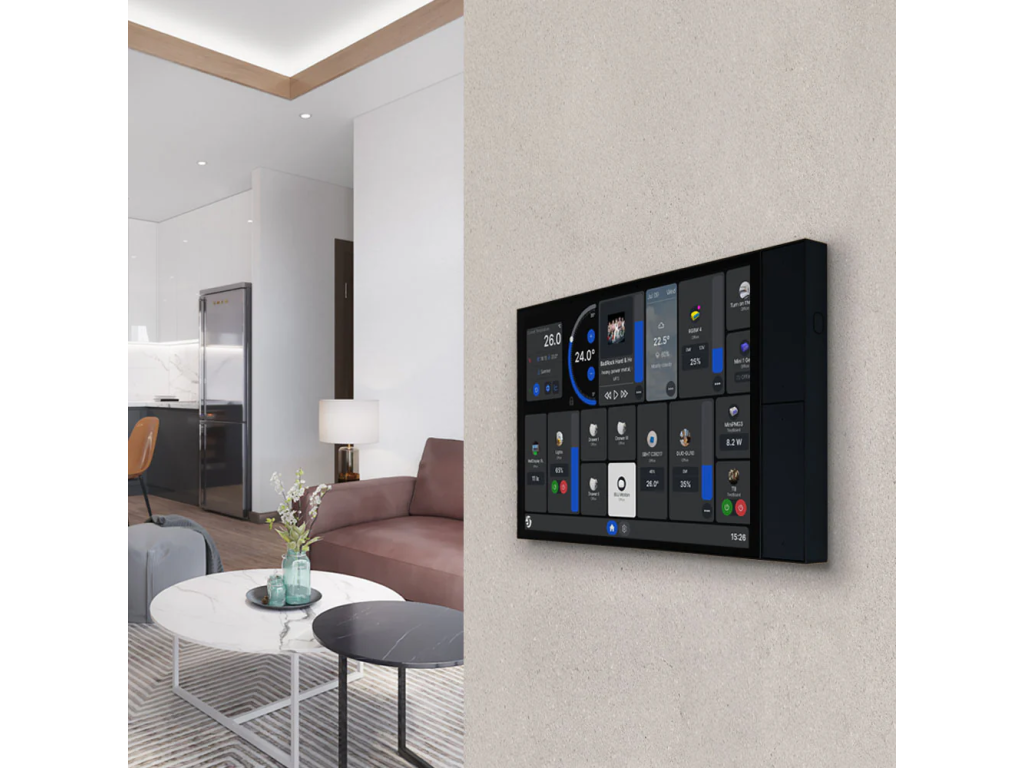

SHELLY Wall Display XL Black Wandpanel, Relais 5 A, WiFi, Bluetooth, schwarz

Produktdetailbeschreibung

Ein großer Bildschirm neben der Tür übernimmt das, wofür sonst mehrere Schalter und zusätzlich das Smartphone nötig wären. Das Shelly Wall Display XL bietet eine farbige Touchfläche mit einer Diagonale von 10,1 Zoll, arbeitet unter Android 11 und schaltet neben der Steuerung der gesamten Shelly-Installation über ein eingebautes Relais selbst einen Stromkreis bis 5 A. Es sitzt in der vorhandenen Unterputzdose des Lichtschalters. Die Ausführung Black ist durchgehend schwarz gehalten. Den Anschluss an die Netzspannung überlassen Sie einer qualifizierten Elektrofachkraft.

Ist das etwas für Sie?

Ja, wenn

• Sie eine übersichtliche Fläche brauchen, auf der mehrere Kacheln zugleich Platz finden, das Display bietet 10,1 Zoll bei 1280 x 752 px
• der Bildschirm nicht nur anzeigen soll, das Relais im Stromversorgungsmodul schaltet einen Stromkreis bis 5 A bei 240 V AC
• in der Wand am Schalter Phase und Neutralleiter liegen, beides ist für den Betrieb unerlässlich
• Sie fühlbare Bedienung schätzen, die vier programmierbaren Tasten ertasten Sie auch blind
• Sie den Raum beschallen möchten, im Inneren arbeiten zwei Lautsprecher mit je 2 W und ein Array aus vier Mikrofonen
• Sie einen Empfangsbereich, ein Apartment oder einen Besprechungsraum ausstatten, wo auch ein Gast ohne App im Telefon zurechtkommen muss
• Sie dunkle Räume haben, in denen ein durchgehend schwarzes Panel besser wirkt als ein graues

Nein, greifen Sie zu einem anderen Modell, wenn

• das XL für den vorgesehenen Platz zu groß ausfällt, in eine schmalere Kombination passt das Shelly Wall Display X2i, dessen Bildschirm 6,95 Zoll bei 1440 x 720 px misst
• der Stromkreis mehr als 5 A zieht, überlassen Sie das Schalten dem Modul Shelly 1PM Gen4, das bis 16 A zulässt
• Sie den Stromverbrauch unmittelbar im schaltenden Element kennen möchten, die Verbrauchsmessung bietet das Shelly 1PM Gen4, das XL zeigt die Werte nur aus Ihrem Konto Shelly Smart Control an
• Sie Ihre Logik mit eigenem Code im Gerät schreiben wollen, Skripting fehlt hier, angeboten wird es etwa vom Shelly 1PM Gen4
• Sie das Panel allein über USB versorgen und dabei einen Stromkreis schalten möchten, das kann das XL nicht, überlassen Sie das Schalten dann dem Modul Shelly 1PM Gen4
• die Bedienstelle im Freien, in feuchter Umgebung oder in einer staubigen Werkstatt entstehen soll, das XL ist nur für trockene Innenräume gebaut

Auf einen Blick

• farbige Touchfläche mit 10,1 Zoll, kapazitiv mit fünf Berührungspunkten, 1280 x 752 px
• Android 11 auf dem Prozessor Rockchip RK3566 Quad core Cortex-A55 1,8 GHz, 2 GB RAM, 32 GB Speicher
• Relais für einen Stromkreis, höchstens 5 A bei 240 V AC, das Panel hat einen Überhitzungsschutz
• vier programmierbare Tasten und eine eigene Taste für den Bildschirm
• Beschallung durch zwei Lautsprecher mit 2 W samt Klanghohlraum, vier Mikrofone im Array
• Lichtsensor und Bewegungssensor mit einer Reichweite bis 1 m
• Wi-Fi 6 mit zwei Bändern, 2,4 und 5 GHz, Bluetooth 5.4 und die Funktion eines BLE-Gateways
• Netzversorgung 100 bis 240 V AC, 50/60 Hz, Eigenverbrauch unter 15 W
• Einbau in eine übliche Unterputzdose für Lichtschalter, Typbezeichnung SAWD-3A1XE10EU2
• durchgehend schwarze Ausführung, das Panel gibt es auch in Grau

Funktionen

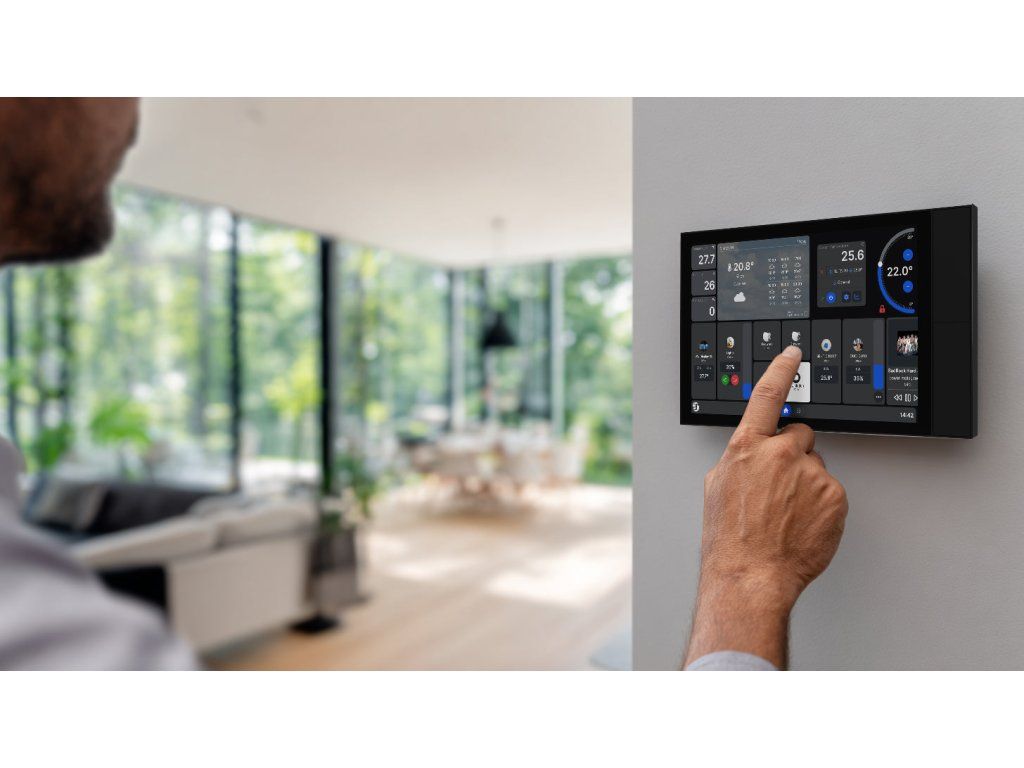

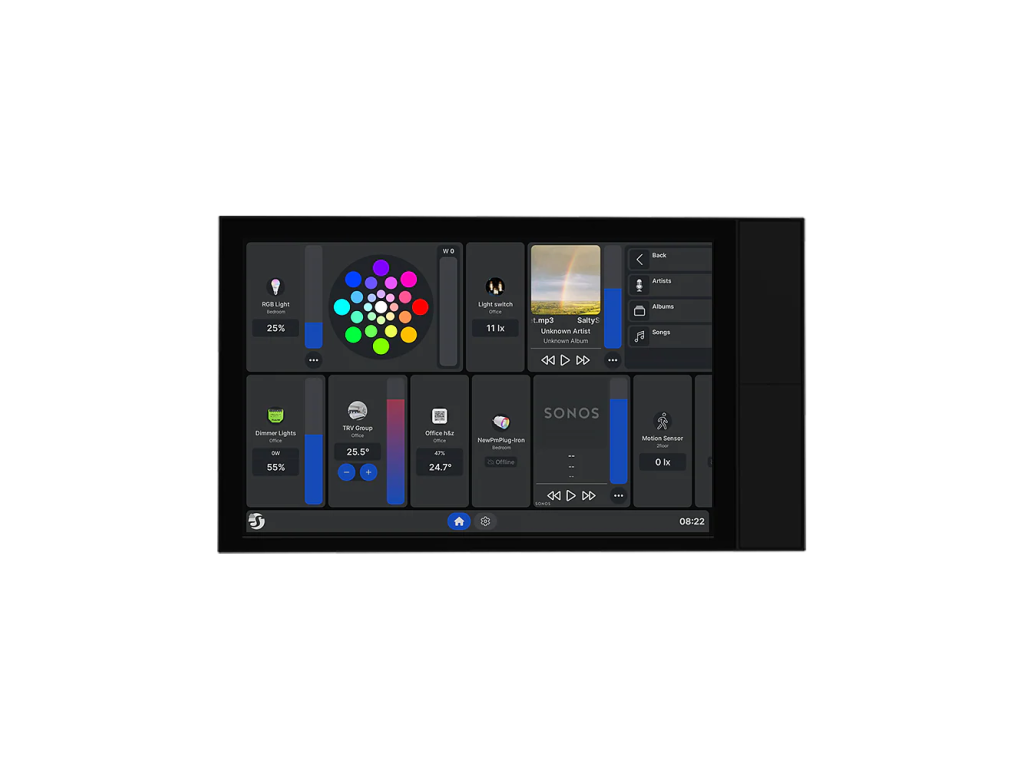

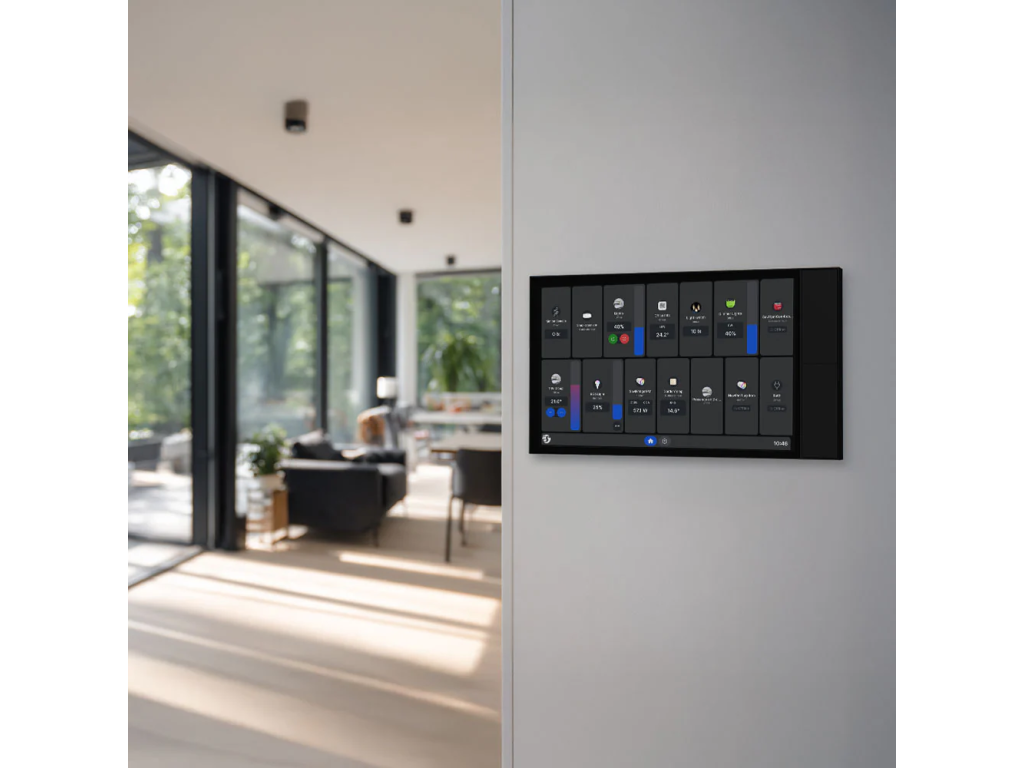

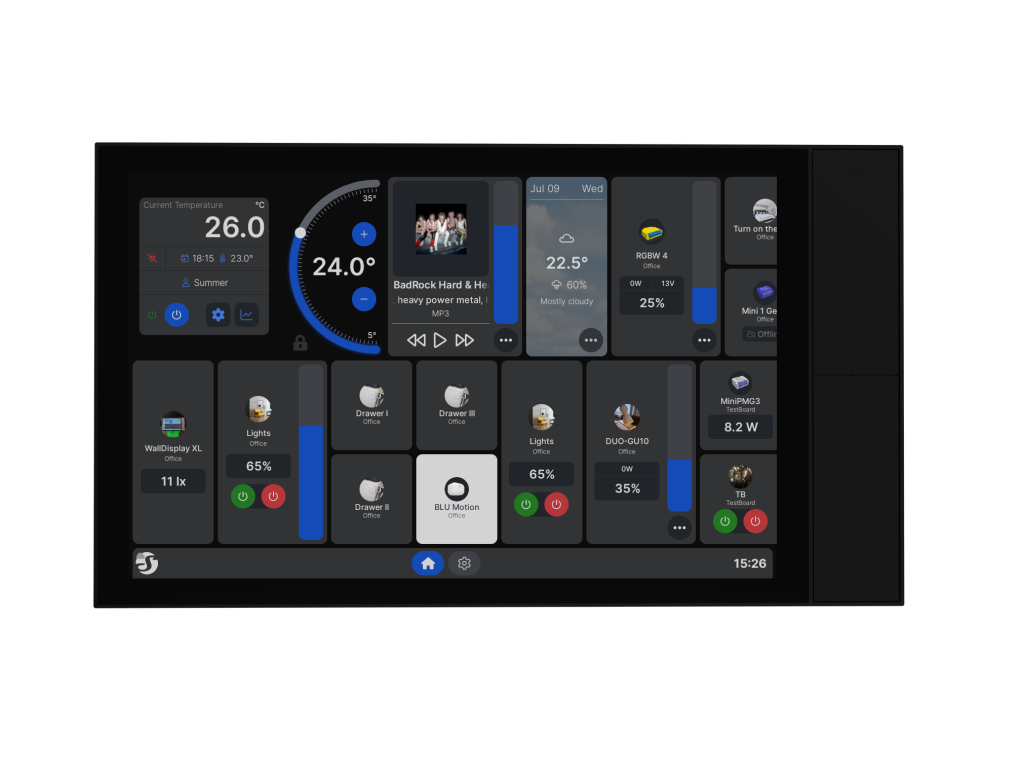

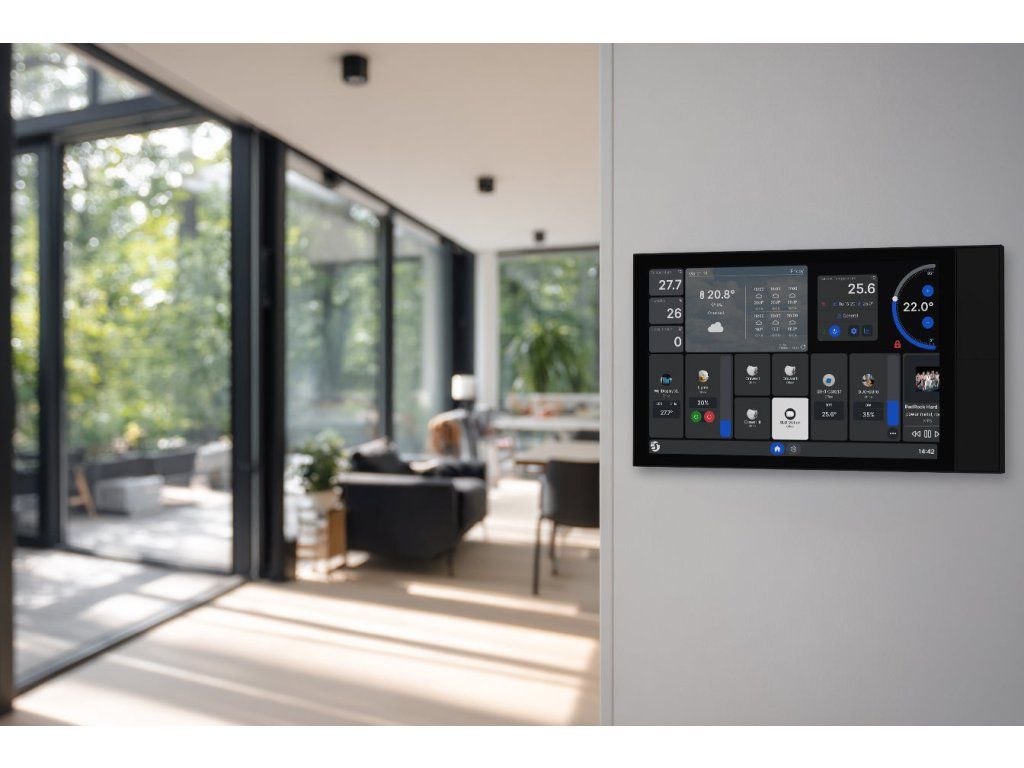

Das Panel bewältigt zwei Rollen gleichzeitig. Die erste ist der gemeinsame Bildschirm für die komplette Shelly-Installation. Kacheln für Leuchten, Steckdosen, Jalousien, Heizung und Szenen ordnen Sie auf dem Startbildschirm nach eigenem Geschmack an. Die Zahlen, die Sie auf den Kacheln sehen, also Temperatur, Luftfeuchtigkeit oder momentane Leistung, liefern die übrigen Geräte in Ihrem Konto Shelly Smart Control. Das XL stellt sie dar und startet danach Szenen, erfasst sie jedoch nicht selbst. Ebenso entsteht die Übersicht des Stromverbrauchs im Raum, sie setzt sich aus Werten zusammen, die die Shelly-Messmodule melden.

Die zweite Rolle ist das Schalten selbst. Im Stromversorgungsmodul sitzt ein Relais mit einer einzigen Ausgangsklemme O, an die ein Stromkreis bis 5 A bei 240 V AC kommt. In der Regel ist das die Leuchte im Eingangsbereich oder im Flur, also dort, wo das Panel hängt. Das Relais ist für ohmsche Lasten wie Glühlampen und Heizkörper, für kapazitive Lasten wie Kondensatorbatterien, Elektronik und Anlaufkondensatoren von Motoren sowie für induktive Lasten wie LED-Treiber, Transformatoren, Ventilatoren, Kühlschränke und Klimageräte geeignet. Das Panel besitzt einen Überhitzungsschutz.

Diese Aufteilung entscheidet darüber, was Sie zum Panel noch anschaffen. Über eine Leitung bedient das XL genau einen Stromkreis. Die übrigen Leuchten, Steckdosen, Jalousien und Verbraucher im Raum werden von eigenen Shelly-Modulen in ihren Dosen und im Verteiler geschaltet, das Panel sendet ihnen lediglich Befehle über das Netzwerk.

Steuerung und Kommunikation

Mit dem Netzwerk verbindet sich das XL über Wi-Fi 6 mit zwei Bändern und arbeitet im Band 2,4 sowie 5 GHz. Im Gebäude rechnen Sie mit einer Reichweite bis 30 m, im Freien bis 50 m, die konkreten Zahlen verändern Mauerwerk und Störungen. Bluetooth in der Version 5.4 bedient das Band 2402 bis 2480 MHz mit einer Reichweite bis 10 m drinnen und 30 m draußen. Das Panel arbeitet darüber zugleich als BLE-Gateway.

Einrichtung und Bedienung sind auf drei Wegen möglich. Unmittelbar am Bildschirm, in der eingebauten Weboberfläche, die Sie durch Eingabe der IP-Adresse des Panels im Browser desselben Netzwerks öffnen, und in der App Shelly Smart Control für Android, iOS sowie Harmony OS, gegebenenfalls im Browser unter control.shelly.cloud. App und Cloud sind keine Bedingung, das XL läuft auch eigenständig und arbeitet mit weiteren Plattformen der Hausautomation zusammen.

Neben der Touchbedienung besitzt das Panel fünf physische Tasten. Die Bildschirmtaste schaltet das Display mit kurzem Druck ein und aus, ein Halten unter 5 s öffnet das Menü für den Neustart und ein Halten von 5 s und länger erzwingt einen vollständigen Neustart. Die restlichen vier Tasten sind programmierbar und tragen von oben nach unten die Nummern 1 bis 4. Ab Werk bedienen sie Lautstärke aufwärts, Lautstärke abwärts, Relais ein und Relais aus. Sie können die Tasten mit dem Player, dem Start des Radios, der Bedienung eines bestimmten Geräts oder einer Gruppe sowie mit dem Start einer Szene belegen.

Für das eigene System stehen MQTT, 20 Zeitpläne und ebenso 20 Webhooks bereit, wobei sich an einen Webhook bis zu 5 Adressen hängen lassen.

Montage und Anwendung

Bevor Sie mit der Arbeit beginnen, schalten Sie den Leitungsschutzschalter aus und prüfen mit einem Messgerät, dass die Leitungen nicht unter Spannung stehen. Das Panel gehört in eine übliche Unterputzdose für Lichtschalter. Zuerst wird das Stromversorgungsmodul angeschlossen, samt Leitungen in die Dose geschoben und mit zwei Schrauben befestigt. Danach setzt man das Display mit der Oberkante auf zwei Scharniere der Montageplatte, drückt die Unterkante an, bis es einrastet, und sichert es von unten mit zwei Schrauben.

Die Versorgungsspannung liegt bei 100 bis 240 V AC und 50/60 Hz, und bei Netzbetrieb braucht das Panel Phase und Neutralleiter. In älterer Installation ist zum Schalter oft nur die Phase gezogen, schauen Sie deshalb vor dem Kauf lieber in die Dose. Die Klemmen nehmen einen eindrähtigen Volldraht oder eine Litze mit Aderendhülse auf, Querschnitt 0,75 bis 2,5 mm², Abisolierung auf 6 bis 15 mm und Anzug mit höchstens 0,4 Nm. Je Klemme ist nur ein einziger Leiter zulässig, und die Isolierung muss erhöht wärmebeständig sein, mindestens der Klasse PVC T105.

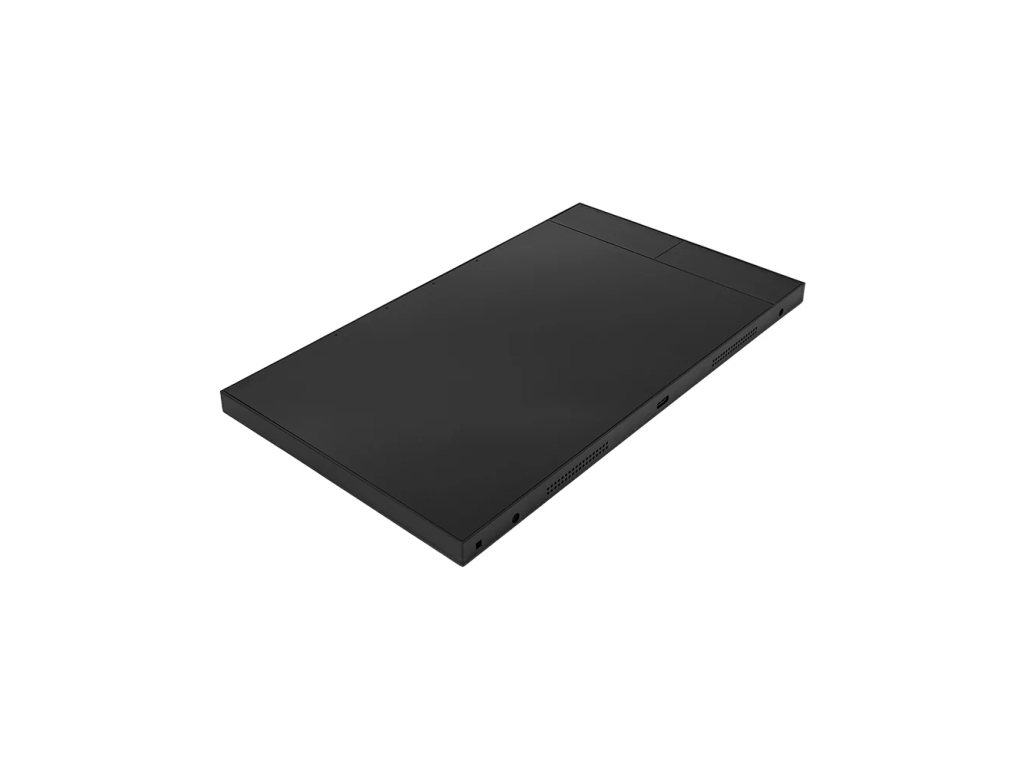

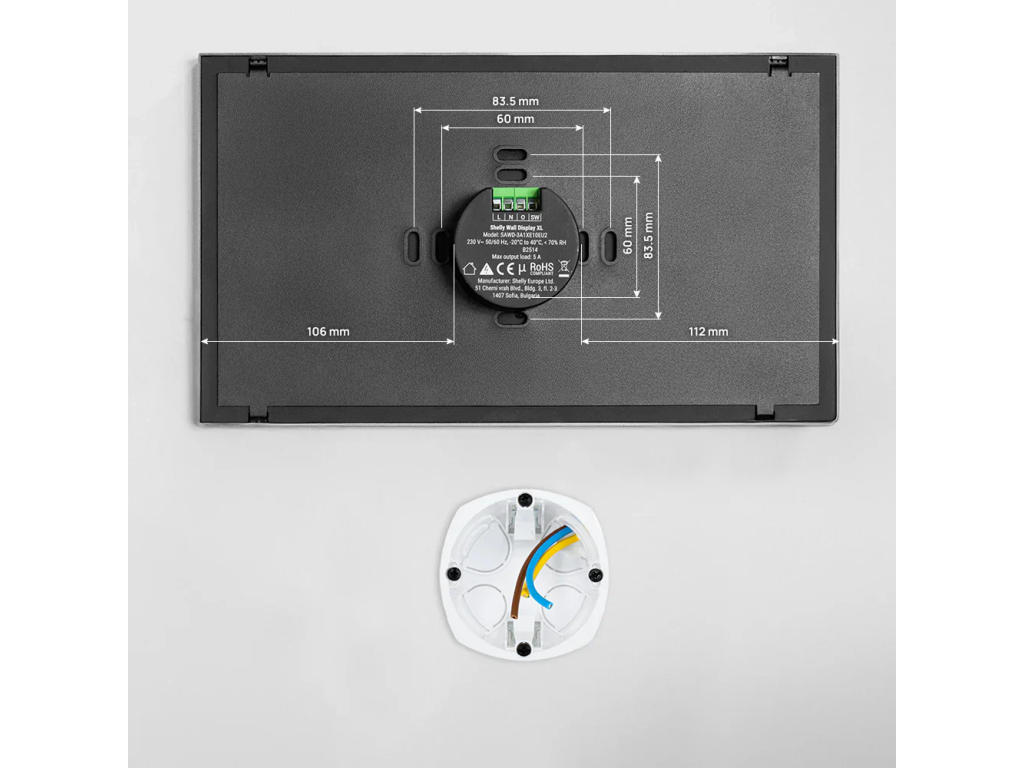

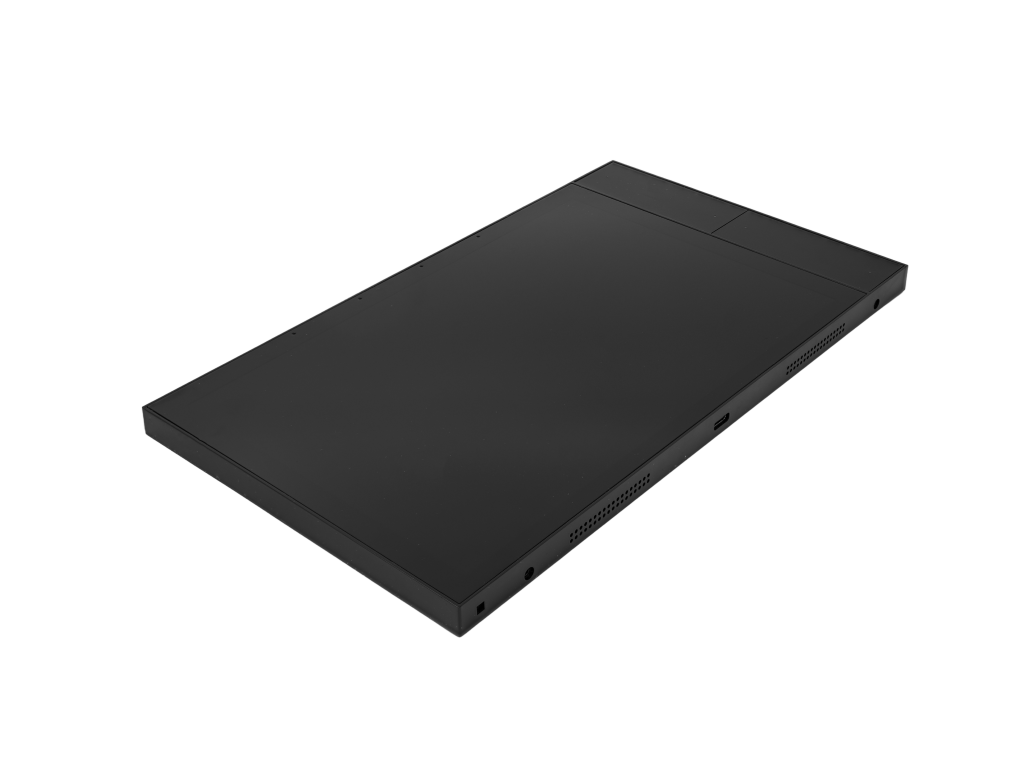

Das Panel ist 272,5 mm breit, 155,8 mm hoch und 38,3 mm tief und wiegt 920 g. Es hängt also im Querformat und ist ein großes Gerät, berücksichtigen Sie das bei der Wahl des Platzes und bei der Prüfung der Dosentiefe.

Was Sie noch brauchen

• Mindestens 272,5 mm Breite an der Wand. Das Panel ist weit größer als ein gewöhnlicher Schalter, messen Sie die Fläche also vor der Bestellung nach.
• Eine Dose, in der Außenleiter und Neutralleiter liegen. Ohne Neutralleiter lässt sich das Panel nicht ans Netz bringen, und in älteren Installationen führt zur Schalterstelle häufig nur der Außenleiter.
• Ein Messgerät für den Nachweis der Spannungsfreiheit. Vor jedem Eingriff wird der Leitungsschutzschalter ausgeschaltet und nachgemessen.
• Einen Leitungsschutzschalter der Charakteristik B oder C nach EN60898-1 mit einem Bemessungsstrom bis 16 A, einem Schaltvermögen ab 6 kA und Energiebegrenzungsklasse 3.
• Leiter von 0,75 bis 2,5 mm² mit einer Isolierung mindestens der Klasse PVC T105, auf 6 bis 15 mm abisoliert. In jede Klemme gehört stets nur ein Leiter.
• Einen separaten Temperatur- und Feuchtefühler, wenn Sie danach Heizung oder Lüftung regeln wollen. Das XL erfasst diese Größen nicht selbst, es übernimmt sie auf dem Display von anderen Geräten in Ihrem Konto.

Einsatzbereiche

• Bedienzentrale in der Diele der Wohnung oder des Hauses, wo eine einzige Fläche eine Gruppe von Schaltern ersetzt
• Wohnzimmer und Küche, wo das XL Licht, Jalousien und Heizung steuert und dazu die Deckenleuchte schaltet
• Hotelzimmer und Apartment, wo der Gast eine einfache Bedienung ohne Installation einer App braucht
• Büro, Empfang und Besprechungsraum mit hinterlegten Szenen für Besprechung, Präsentation und Reinigung
• Flur und Treppenhaus, wo sich der Bewegungssensor mit einer Reichweite bis 1 m und der Lichtsensor anbieten
• dunkler Raum, in dem das Panel mit der Wand verschmelzen soll
• Sanierung, bei der Sie eine Gruppe von Schaltern durch eine einzige Bedienstelle ersetzen wollen

Wichtig vor dem Kauf

• Im Netzbetrieb bei 100 bis 240 V AC müssen in der Unterputzdose Phase und Neutralleiter anliegen. Ohne Neutralleiter schließen Sie das Panel nicht ans Netz an.
• Das eingebaute Relais bedient einen Stromkreis mit höchstens 5 A bei 240 V AC. Stärkere Lasten führen Sie über ein eigenständiges Schaltmodul.
• Der Stromkreis ist über einen Leitungsschutzschalter nach EN60898-1, Charakteristik B oder C, abzusichern, Nennstrom bis 16 A, Ausschaltvermögen ab 6 kA, Energiebegrenzungsklasse 3. Achtung, ein Leitungsschutzschalter mit 16 A schützt das Relais mit 5 A nicht, die Größe der Last müssen Sie selbst überwachen.
• Zugelassen ist ausschließlich der Betrieb in Innenräumen, fern von Schmutz und Feuchtigkeit. Arbeitstemperatur -20 bis 40 °C, Umgebungsfeuchte 30 bis 70 % RH und Einsatzhöhe bis 2000 m.
• Temperatur und Luftfeuchtigkeit erfasst das XL nicht selbst. Die Klimawerte auf dem Display liefern die übrigen Geräte in Ihrem Konto Shelly Smart Control, für die Steuerung von Heizung oder Lüftung nach dem Raumklima ist daher ein eigener Fühler nötig.
• Auch den Stromverbrauch misst das Panel nicht. Die Übersicht im Raum setzt sich aus Werten zusammen, die die Shelly-Messmodule melden.

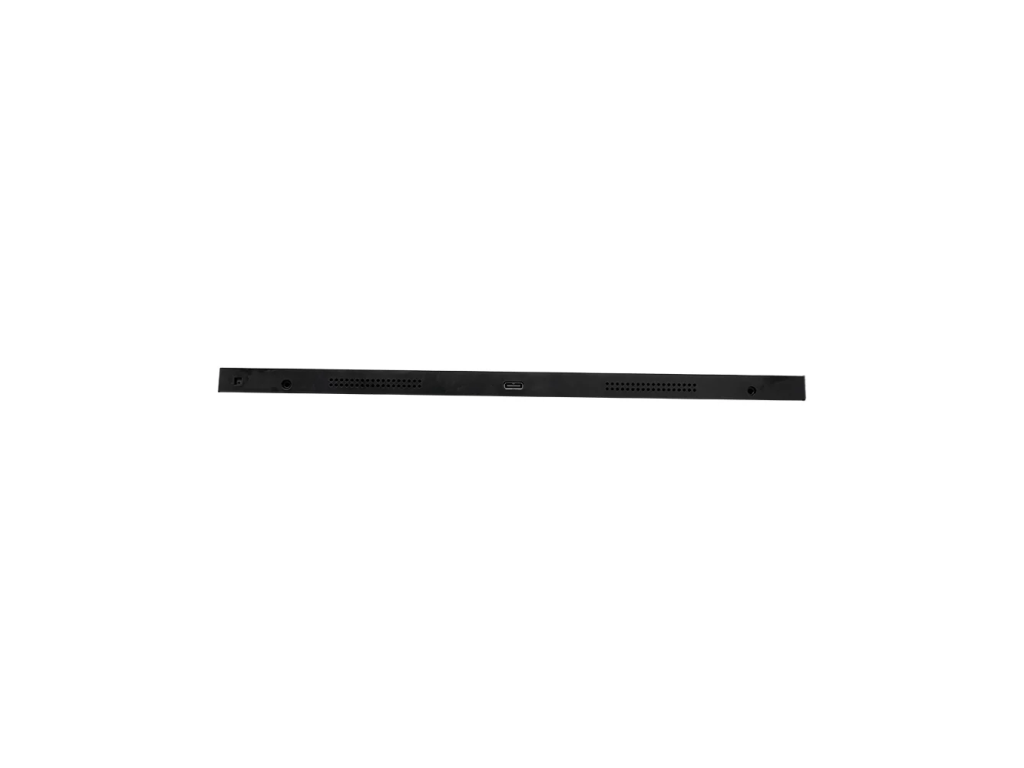

• Versorgen lässt es sich ebenso mit einem Kabel von USB-A auf USB-C, die Quelle muss 5 V und 3 A liefern. In diesem Betrieb steht der Schaltkreis jedoch nicht bereit und das Relais schaltet nicht.
• Eigene Skripte lassen sich im Gerät nicht schreiben. Bereit stehen 20 Zeitpläne, 20 Webhooks mit je 5 Adressen und MQTT.
• Die Breite beträgt 272,5 mm, die Höhe 155,8 mm, die Tiefe 38,3 mm und das Gewicht 920 g. Prüfen Sie den freien Platz an der Wand sowie die Tiefe der Installationsdose.
• Die graue Ausführung ist ein eigener Artikel mit eigener Bestellnummer und denselben Kenndaten.
• Den Anschluss an das Netz darf nur eine Elektrofachkraft mit einer Qualifikation nach den geltenden nationalen Vorschriften ausführen. Schalten Sie vor der Arbeit den Leitungsschutzschalter aus und überzeugen Sie sich, dass an den Leitern keine Spannung anliegt.

Anschlussklemmen

Häufige Fragen

Braucht das Wall Display XL einen Neutralleiter?
Ja, im Netzbetrieb. Die Versorgung geht auf die Klemmen L und N, ohne Neutralleiter schließen Sie das Panel nicht ans Netz an.

Wie viele Stromkreise kann das XL unmittelbar schalten?
Genau einen. Im Stromversorgungsmodul sitzen ein Relais und eine einzige Ausgangsklemme O für eine Last bis 5 A bei 240 V AC. Die übrigen Leuchten und Verbraucher im Raum werden von eigenen Shelly-Modulen geschaltet, das Panel sendet ihnen Befehle über das Netzwerk.

Misst das XL Temperatur oder Luftfeuchtigkeit im Raum?
Nein. Es zeigt Werte an, die andere Geräte in Ihr Konto Shelly Smart Control senden, und startet danach eine Szene oder einen Zeitplan.

Kann ich das Panel allein über USB versorgen?
Ja, mit einem Kabel von USB-A auf USB-C, die Quelle muss allerdings 5 V und 3 A liefern. Das Relais schaltet in diesem Betrieb nicht.

Wohin wird das XL montiert?
In eine übliche Unterputzdose für Lichtschalter. Das Stromversorgungsmodul kommt in das Innere der Dose, das Display wird auf die Montageplatte gesetzt und von unten mit zwei Schrauben gesichert.

Arbeitet das Panel ohne Verbindung ins Internet?
Ja. Bedienen und einrichten lässt es sich am Bildschirm und in der Weboberfläche nach Eingabe der IP-Adresse im lokalen Netzwerk. App und Cloud sind keine Bedingung.

Wozu dienen diese vier Tasten?
Ab Werk bedienen sie Lautstärke aufwärts, Lautstärke abwärts, Relais ein und Relais aus. Neu belegen können Sie sie auf den Player, das Radio, ein bestimmtes Gerät, eine Gruppe oder den Start einer Szene.

Unterscheidet sich die schwarze Ausführung technisch von der grauen?
Nein. Der Unterschied liegt im Aussehen, Kenndaten und Lieferumfang sind gleich.

Shelly Wall Display XL oder Shelly Wall Display X2i?

Greifen Sie zum XL, wenn Sie die größtmögliche Fläche, lauteren Klang und vier fühlbare Tasten am Eingang oder im Wohnzimmer wünschen. Das Modell X2i ergibt dort Sinn, wo an der Wand weniger Raum bleibt und wo das Panel leichter sein soll.
