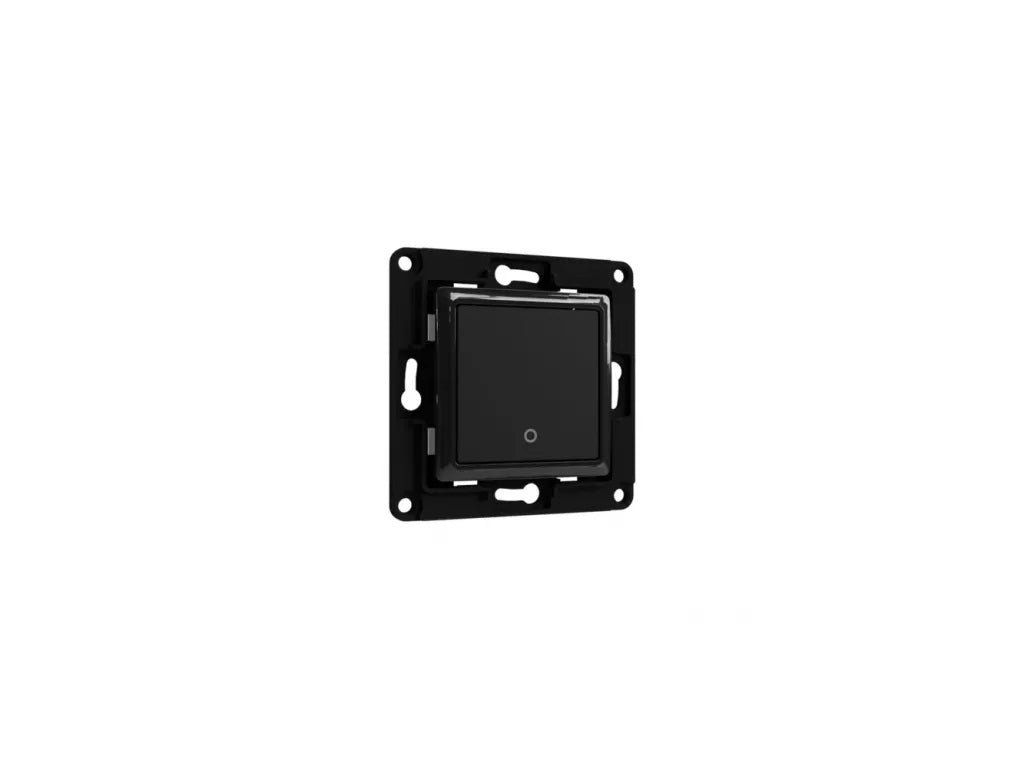

SHELLY Wall Switch 1 Wandschalter mit einer Taste für Shelly-Relais mit drei Haltern, schwarz

Produktdetailbeschreibung

Eine smarte Installation muss nicht smart aussehen. Wall Switch 1 in Schwarz ist eine gewöhnliche Taste an der Wand, die den Befehl an das Shelly-Gerät in der Dose gibt. Wer zu Besuch kommt, drückt einfach den Schalter und muss sich mit nichts befassen.

Ist das etwas für Sie?

• Ja, wenn Sie eine Installation mit einem Shelly-Gerät aufbauen und dazu eine schwarze Wandbedienung mit einer Taste möchten.
• Nein, wenn Sie an einer Stelle zwei Bedienelemente brauchen. Dafür gibt es die Ausführung mit zwei Tasten.
• Nein, wenn Sie einen Schalter erwarten, der Netzspannung direkt schaltet.

Auf einen Blick

• ein Bedienelement, also eine Taste
• drei aufsteckbare Halter enthalten, in der Farbe des Schalters
• Abmessungen des Schalters 70 x 70 x 12 mm ohne Halter
• maximale Schaltspannung 12 V DC oder 18 V AC
• maximaler Schaltstrom 50 mA
• Kunststoff, Betriebstemperatur -20 bis 70 °C, Luftfeuchte bis 85 %
• schwarze Ausführung, die Reihe gibt es in Weiß und Schwarz

Funktionen

Ein Druck schließt den Kontakt und gibt den Befehl weiter. Die maximale Schaltspannung beträgt 12 V DC oder 18 V AC, der maximale Strom 50 mA, also Werte des Steuerkreises. Der Schalter ist für die Bedienung von Shelly-Geräten vorgesehen, und vom angeschlossenen Modell und seiner Einstellung hängt ab, was nach dem Druck geschieht.

Steuerung und Kommunikation

Der Schalter hat keine eigene Funkschnittstelle und keine eigene Stromversorgung, er ist nur ein Schaltkontakt. Die Anbindung an das Datennetz übernimmt das Shelly-Gerät. Die Kompatibilität der drei beiliegenden Halter ist wie folgt. Halter 1 für Shelly 1 und 1PM, Halter 2 für alle Shelly-Plus-Geräte sowie für Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 und DALI Dimmer Gen3 und für Shelly 1 Gen4 und 1PM Gen4, Halter 3 für Shelly 1L und Shelly Dimmer 2. Auf dem Produktfoto sind die Halter verkürzt als Shelly 1/1PM, Shelly 1L und Dimmer sowie Shelly Plus beschriftet.

Ausstattung

• Eine Taste mit 70 x 70 x 12 mm ohne aufgesetzten Halter
• Drei aufsteckbare Halter in der Packung, in der Farbe des Schalters
• Halter 1 für Shelly 1 und Shelly 1PM
• Halter 2 für alle Geräte der Reihe Shelly Plus, für die Reihe Gen3 sowie für Shelly 1 Gen4 und 1PM Gen4
• Halter 3 für Shelly 1L und Shelly Dimmer 2
• Ein Kunststoffgehäuse in Schwarz

Der Schalter enthält weder Elektronik noch ein Funkmodul. Er ist ein Schaltkontakt, der den Befehl an das Shelly-Gerät in der Dose dahinter weitergibt.

Montage und Anwendung

Auf den Schalter kommt der zum Gerät passende Halter, und die Einheit wird mit dem Gerät in der Installationsdose verbunden. Die Maße der Einheit richten sich nach dem angeschlossenen Gerät und sind als zwei Werte angegeben. Die Höhe der Einheit beträgt 75,98 mm.

• Shelly 1 und 1PM, 35,44 und 32,81 mm
• Shelly 2.5, 34,44 und 31,81 mm
• Reihe Plus, 33,44 und 30,81 mm
• Shelly Dimmer 2 und 1L, 29,81 und 27,18 mm

Was Sie noch brauchen

• Ein Shelly-Gerät für die Unterputzdose. Der Schalter allein schaltet nichts, den Befehl muss das Modul dahinter entgegennehmen.
• Die Klärung, welcher der drei Halter zu Ihrem Modul passt. Halter 1 für Shelly 1 und 1PM, Halter 2 für die Reihen Plus, Gen3 und Gen4, Halter 3 für Shelly 1L und Dimmer 2. Alle drei liegen bei.
• Einen Abdeckrahmen Shelly Wall Frame. Er liegt dem Schalter nicht bei und wird nach der Zahl der Positionen gesondert bestellt.
• Einen Steuerstromkreis innerhalb von 12 V Gleichspannung oder 18 V Wechselspannung und 50 mA. Höhere Werte verträgt der Schalter nicht, für Netzspannung ist er nicht bestimmt.
• Eine Elektrofachkraft für den Anschluss des Moduls in der Dose. Das Aufrasten des Schalters ist einfach, die Arbeit in der Dose nicht.
• Einen trockenen Platz mit -20 bis 70 °C und bis zu 85 Prozent Feuchte.

Einsatzbereiche

• dunkle Räume, in denen ein weißer Schalter an der Wand auffallen würde
• Raum mit einem Lichtkreis
• Sanierung, bei der die smarte Technik in der Dose bleibt
• Beherbergung und Vermietung, wo die Bedienung selbstverständlich bleiben soll
• Nachrüstung einer manuellen Bedienmöglichkeit für den Shelly Dimmer 2

Wichtig vor dem Kauf

• Rahmen der Reihe Wall Frame und Relais gehören nicht zum Lieferumfang. Sie werden getrennt verkauft, Rahmen gibt es für eine, zwei und drei Positionen.
• Halter 1 ist bei der Ausführung mit einer Taste für Shelly 1 und 1PM vorgesehen. Bei der Ausführung mit zwei Tasten steht unter derselben Bezeichnung der Halter für Shelly 2.5, die Nummerierung der Halter unterscheidet sich also zwischen beiden Ausführungen.
• Der Schaltkontakt verträgt 12 V DC oder 18 V AC bei 50 mA. An Netzspannung gehört der Schalter nicht.
• Die Maßpaare liegen je nach angeschlossenem Gerät zwischen 27,18 und 35,44 mm, die Höhe beträgt 75,98 mm.
• Der Schalter ist für die Bedienung von Shelly-Geräten vorgesehen, den Verbraucher selbst schaltet er nicht.

Welcher Halter zu welchem Gerät

Alle drei Halter liegen bei und müssen nicht nachgekauft werden. Aufgesetzt wird der, welcher zum Modul in der Dose passt.

Kenndaten und Anwendung

Häufige Fragen

Sind die Halter ebenfalls schwarz?
Ja, die Halter haben die Farbe des Schalters, also Schwarz.

Welcher Halter gehört zu meinem Gerät?
Für Shelly 1 und 1PM Halter 1, für Shelly-Plus-Geräte und die genannten Gen3- und Gen4-Modelle Halter 2, für Shelly 1L und Dimmer 2 Halter 3.

Unterscheidet er sich von der weißen Version nur in der Farbe?
Ja. Die technischen Daten und der Lieferumfang sind für die ganze Reihe gleich, nur die Farbe unterscheidet sich.

Brauche ich dazu einen Rahmen?
Der Rahmen gehört nicht zum Lieferumfang und wird getrennt bestellt. Rahmen der Reihe Wall Frame gibt es für eine, zwei und drei Positionen.

Kann er dimmen?
Gedimmt wird vom angeschlossenen Dimmer, etwa dem Shelly Dimmer 2 am dritten Halter. Der Schalter gibt ihm nur den Befehl.
