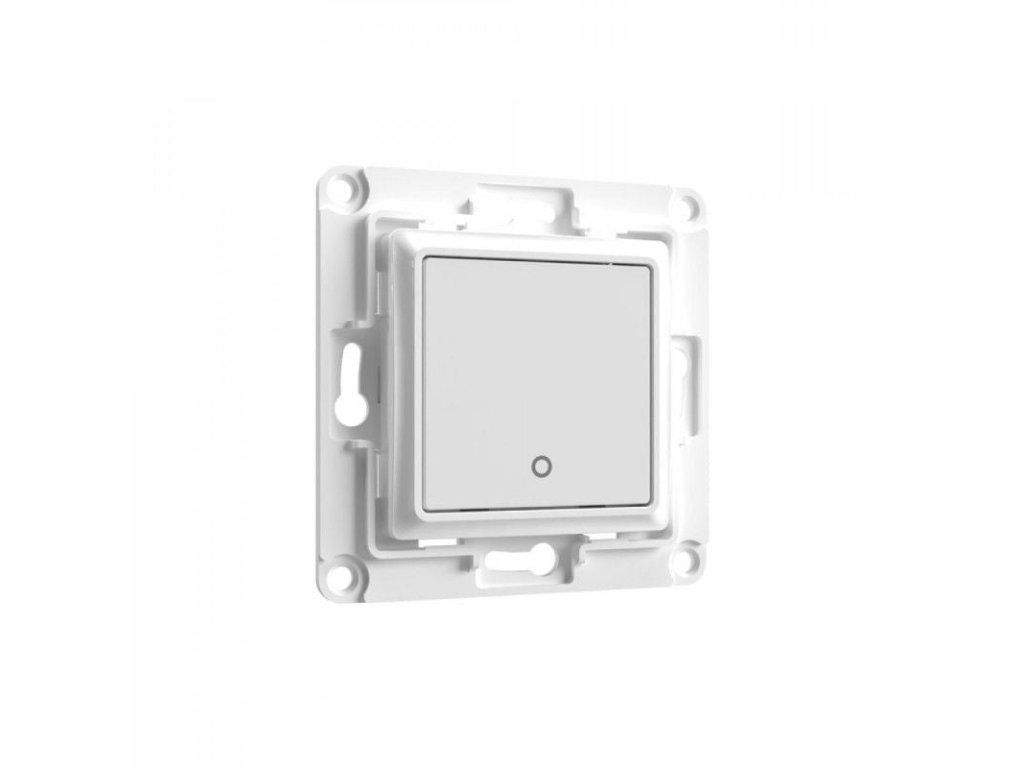

SHELLY Wall Switch 1 Wandschalter mit einer Taste für Shelly-Relais mit drei Haltern, weiß

Produktdetailbeschreibung

Eine Taste, kein Erklärungsbedarf. Wall Switch 1 sieht aus wie ein gewöhnlicher Schalter und wird auch so bedient, nur schickt er den Befehl nicht direkt zur Leuchte, sondern an das Shelly-Gerät in der Dose. Damit kehrt die gewohnte Bedienung vor Ort in die smarte Installation zurück.

Ist das etwas für Sie?

• Ja, wenn Sie einen Stromkreis bedienen und zum Shelly-Relais eine weiße Taste an der Wand möchten.
• Nein, wenn Sie an einer Stelle zwei Bedienelemente brauchen. Dafür gibt es die Ausführung mit zwei Tasten.
• Nein, wenn Sie einen Schalter erwarten, der selbst 230 V schaltet.

Auf einen Blick

• ein Bedienelement, also eine Taste

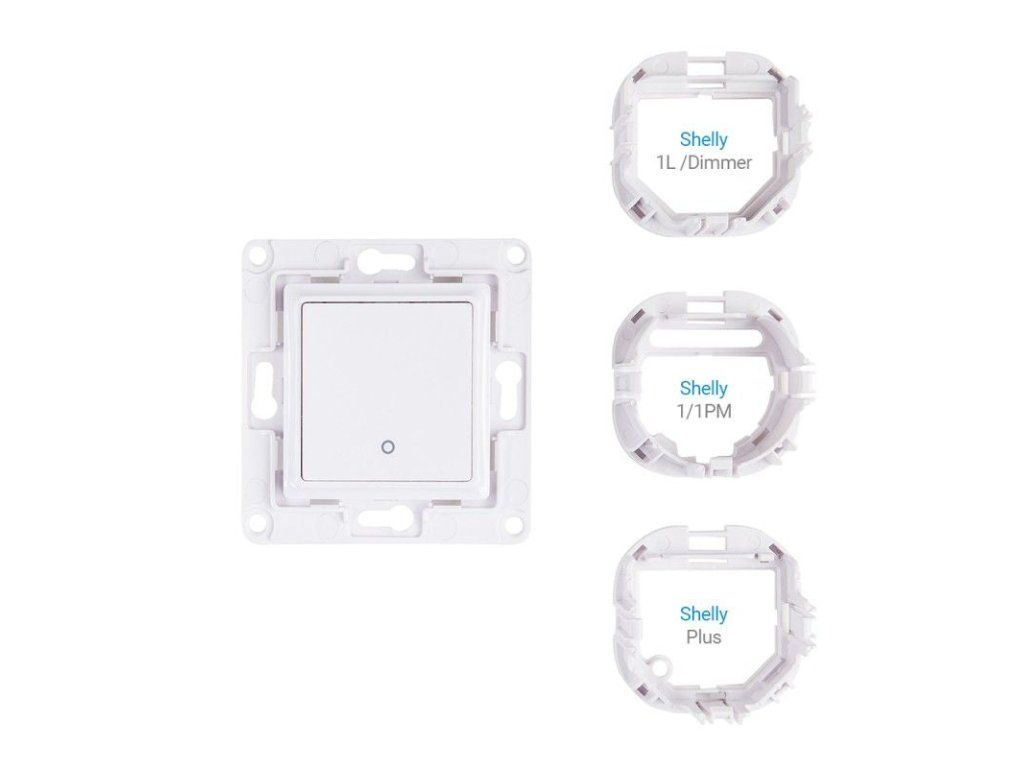

• drei aufsteckbare Halter enthalten
• Abmessungen des Schalters 70 x 70 x 12 mm ohne Halter
• maximale Schaltspannung 12 V DC oder 18 V AC
• maximaler Schaltstrom 50 mA
• Kunststoff, Betriebstemperatur -20 bis 70 °C, Luftfeuchte bis 85 %
• weiße Ausführung, die Reihe gibt es in Weiß und Schwarz

Funktionen

Er schließt einen Kontakt und gibt damit den Befehl weiter. Die maximale Schaltspannung beträgt 12 V DC oder 18 V AC, der maximale Strom 50 mA. Das sind Werte des Steuerkreises und nicht des Verbrauchers. Ob nach dem Druck nur eingeschaltet oder auch gedimmt und eine Szene ausgelöst wird, entscheidet das Shelly-Gerät hinter dem Schalter.

Steuerung und Kommunikation

Der Schalter hat keine eigene Funkschnittstelle und keine eigene Stromversorgung. Er ist nur ein Schaltkontakt. Die Netzwerkanbindung übernimmt das Shelly-Gerät. Die Kompatibilität der drei beiliegenden Halter ist wie folgt. Halter 1 für Shelly 1 und 1PM, Halter 2 für alle Shelly-Plus-Geräte sowie für Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 und DALI Dimmer Gen3 und für Shelly 1 Gen4 und 1PM Gen4, Halter 3 für Shelly 1L und Shelly Dimmer 2.

Ausstattung

• Einen Schalter mit einer Taste im Maß 70 x 70 x 12 mm, gemessen ohne Halter
• Drei aufsteckbare Halter in Weiß, alle in der Packung
• Einen Halter für Shelly 1 und 1PM als erste der drei Möglichkeiten
• Einen Halter für die gesamte Reihe Shelly Plus, für Gen3 sowie für Shelly 1 Gen4 und 1PM Gen4
• Einen Halter für Shelly 1L und Shelly Dimmer 2
• Ein Kunststoffgehäuse in Weiß

Im Inneren steckt keine Elektronik. Der Schalter ist ein Schaltkontakt, der den Befehl an das in der Dose verborgene Shelly-Modul weitergibt.

Montage und Anwendung

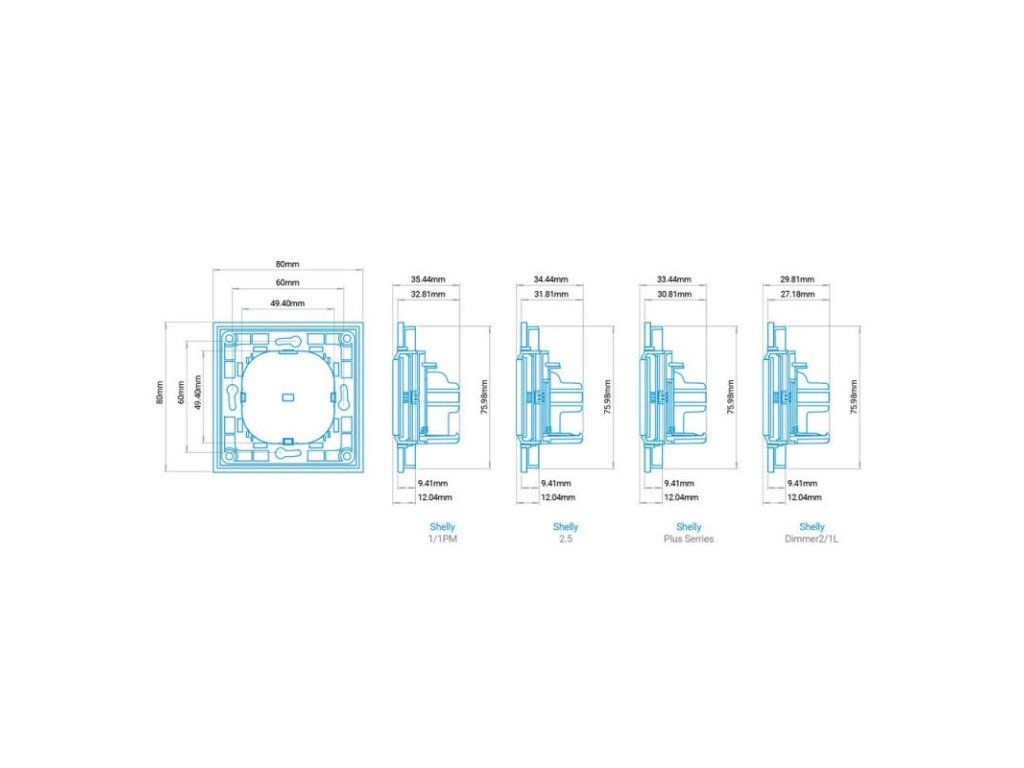

Auf den Schalter kommt der zu Ihrem Gerät passende Halter, und die Einheit wird mit dem Gerät in der Installationsdose verbunden. Die Maße der Einheit richten sich nach dem angeschlossenen Gerät und sind als zwei Werte angegeben. Für diesen Schalter gelten die Werte für Shelly 1 und 1PM, für die Plus-Reihe sowie für Shelly Dimmer 2 und 1L.

• Shelly 1 und 1PM, 35,44 und 32,81 mm
• Shelly 2.5, 34,44 und 31,81 mm
• Reihe Plus, 33,44 und 30,81 mm
• Shelly Dimmer 2 und 1L, 29,81 und 27,18 mm

Was Sie noch brauchen

• Ein Shelly-Modul für die Dose. Ohne es hat der Schalter niemanden, dem er den Befehl gibt, selbst schaltet er nichts.
• Die Kenntnis, welches Modul hinter dem Schalter sitzen wird. Danach wählen Sie einen der drei beiliegenden Halter. Nachkaufen müssen Sie nichts.
• Einen Rahmen Shelly Wall Frame in Weiß. Er gehört nicht zum Lieferumfang und wird nach der Zahl der Positionen gesondert bestellt.
• Einen Steuerstromkreis bis 12 V Gleichspannung oder 18 V Wechselspannung bei einem Strom bis 50 mA. Zum Schalten von Netzspannung ist der Schalter nicht bestimmt.
• Eine Elektrofachkraft für die Arbeit in der Unterputzdose. Das Aufsetzen des Schalters schaffen Sie selbst, den Anschluss des Moduls nicht.
• Einen Platz im Bereich von -20 bis 70 °C und bis zu 85 Prozent Feuchte.

Einsatzbereiche

• Schlafzimmer oder Zimmer mit einem Lichtkreis
• Flur, in dem eine Taste genügt
• Sanierung, bei der die smarte Technik in der Dose bleibt und an der Wand ein gewöhnlicher Schalter sitzt
• Vermietung, bei der sich der Mieter nicht mit einer App befassen soll
• Ergänzung einer Handbedienung für den Shelly Dimmer 2

Wichtig vor dem Kauf

• Halter 1 ist bei der Ausführung mit einer Taste für Shelly 1 und 1PM vorgesehen. Bei der Ausführung mit zwei Tasten steht unter derselben Bezeichnung der Halter für Shelly 2.5, die Nummerierung der Halter unterscheidet sich also zwischen beiden Ausführungen.
• Relais und Rahmen liegen nicht bei. Rahmen der Reihe Wall Frame werden getrennt verkauft. Es gibt sie für eine, zwei und drei Positionen.
• Die Maßpaare liegen je nach angeschlossenem Gerät zwischen 27,18 und 35,44 mm. Vergleichen Sie sie mit Ihrer Installationsdose.
• Der Schaltkontakt verträgt 12 V DC oder 18 V AC bei 50 mA. An Netzspannung gehört der Schalter nicht.
• Der Schalter ist für die Bedienung von Shelly-Geräten vorgesehen, den Verbraucher selbst schaltet er nicht.

Welcher Halter zu welchem Gerät

Alle drei liegen bei. Aufgesetzt wird der passende, die übrigen zwei bleiben als Reserve für eine spätere Änderung.

Kenndaten und Anwendung

Häufige Fragen

Welchen Halter soll ich verwenden?
Den, der zu Ihrem Gerät passt. Für Shelly 1 und 1PM Halter 1, für alle Shelly-Plus-Geräte und die genannten Gen3- und Gen4-Modelle Halter 2, für Shelly 1L und Dimmer 2 Halter 3. Alle drei liegen bei.

Kann ich ihn mit einem Dimmer verwenden?
Ja, der Shelly Dimmer 2 gehört zum dritten Halter und die Gen3-Dimmer zum zweiten.

Bedient eine Taste nur einen Stromkreis?
Der Schalter hat ein Bedienelement. Was beim Druck geschieht, hängt von der Einstellung des angeschlossenen Shelly-Geräts ab.

Unterscheidet er sich von der Zwei-Tasten-Ausführung nur in der Tastenzahl?
Nicht nur. Er unterscheidet sich auch darin, für welches Gerät der erste Halter vorgesehen ist.

Gehört ein Rahmen zum Lieferumfang?
Nein, er wird getrennt bestellt. Rahmen der Reihe Wall Frame gibt es für eine, zwei und drei Positionen.
