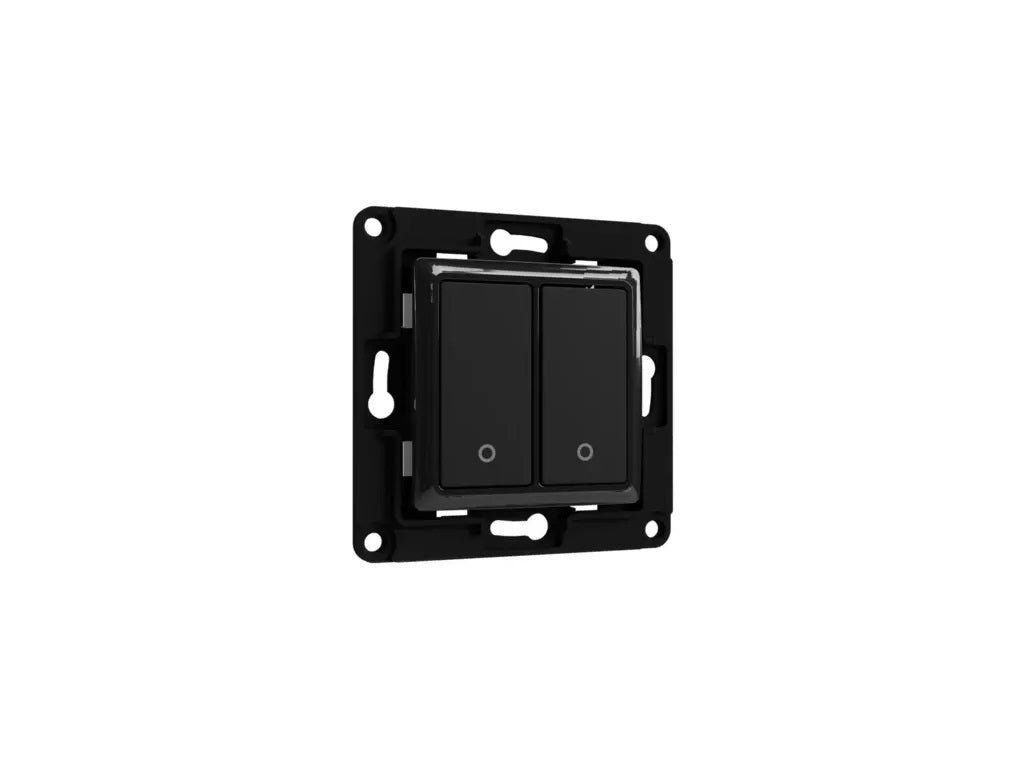

SHELLY Wall Switch 2 Wandschalter mit zwei Tasten für Shelly-Relais mit drei Haltern, schwarz

Produktdetailbeschreibung

Ein Shelly-Relais schaltet von sich aus, bedient werden will es aber auch an der Wand. Wall Switch 2 ist ein Schalter mit zwei Tasten, der an das Relais angeschlossen wird und Ihnen die gewohnte Taste an der gewohnten Stelle zurückgibt. Schwarze Ausführung, zwei Tasten zur Bedienung des angeschlossenen Shelly-Geräts.

Ist das etwas für Sie?

• Ja, wenn Sie ein Shelly-Relais einsetzen und dazu eine Wandbedienung für zwei Stromkreise brauchen.
• Nein, wenn Sie einen Schalter suchen, der selbst Netzspannung schaltet.
• Zum Funktionsprinzip. Dieses Bedienelement arbeitet mit Kleinspannung und schaltet ohne Relais nichts.

Auf einen Blick

• zwei Tasten für zwei bediente Stromkreise
• drei aufsteckbare Halter enthalten, jeder für eine andere Shelly-Reihe
• Maße 70 x 70 x 12 mm ohne Halter
• maximale Schaltspannung 12 V DC oder 18 V AC
• maximaler Schaltstrom 50 mA
• Ausführung aus Kunststoff, Betriebstemperatur -20 bis 70 °C
• schwarze Ausführung, die Reihe gibt es in Weiß und Schwarz

Funktionen

Netzspannung schaltet er nicht. Er ist ein Bedienelement, das den Befehl an das Shelly-Relais gibt, und erst dieses schaltet den Stromkreis. Genau deshalb sind seine elektrischen Werte so niedrig: 12 V DC oder 18 V AC und fünfzig Milliampere. Über die Tasten an der Wand bedienen Sie Leuchten oder Steckdosen wie zuvor, die Entscheidung trifft jedoch das Relais. Welche zusätzlichen Funktionen zur Verfügung stehen, hängt vom angeschlossenen Shelly-Gerät ab.

Steuerung und Kommunikation

Der Schalter hat keine eigene Funkschnittstelle und keine eigene Stromversorgung. Er ist nur ein Schaltkontakt. Logik und Netzwerkanbindung übernimmt das Shelly-Relais, an dem er hängt. Im Paket liegen drei Halter, und genau sie entscheiden, mit welchem Gerät der Schalter zusammenarbeitet.

• Halter 1 für Shelly 2.5
• Halter 2 für alle Shelly-Plus-Geräte
• Halter 2 ebenso für Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 und DALI Dimmer Gen3
• Halter 2 ebenso für Shelly 1 Gen4 und 1PM Gen4
• Halter 3 für Shelly 1L und Shelly Dimmer 2

Ausstattung

• Zwei Tasten auf einer Platte im Maß 70 x 70 x 12 mm ohne Halter
• Drei aufsteckbare Halter in der Packung, in der Farbe des Schalters
• Halter 1 für Shelly 2.5
• Halter 2 für alle Geräte der Reihe Shelly Plus, für die genannten Geräte der Reihe Gen3 sowie für Shelly 1 Gen4 und 1PM Gen4
• Halter 3 für Shelly 1L und Shelly Dimmer 2
• Ein Kunststoffgehäuse in Schwarz

Im Inneren steckt keine Elektronik. Es sind zwei Schaltkontakte, die den Befehl an das Shelly-Modul in der Dose dahinter weitergeben.

Montage und Anwendung

Der Schalter wird auf den passenden Halter gesetzt, und dieser wird mit dem Shelly-Gerät in der Installationsdose verbunden. Rahmen der Reihe Wall Frame und Relais werden getrennt verkauft.

Was Sie noch brauchen

• Ein Shelly-Modul für die Unterputzdose. Der Schalter selbst schaltet nichts, den Befehl muss das Modul dahinter entgegennehmen.
• Die Kenntnis, welches Modul hinter dem Schalter sitzt. Danach wird einer der drei beiliegenden Halter aufgesetzt. Der erste passt auf Shelly 2.5, der zweite auf die Reihe Plus und auf die genannten Geräte der Reihen Gen3 und Gen4, der dritte auf Shelly 1L und Dimmer 2.
• Ein Modul mit zwei Eingängen, wenn beide Tasten getrennte Stromkreise steuern sollen.
• Einen Abdeckrahmen Shelly Wall Frame. Er liegt nicht bei und wird gesondert bestellt.
• Einen Steuerstromkreis bis 12 V Gleichspannung oder 18 V Wechselspannung bei einem Strom bis 50 mA. Für Netzspannung ist der Schalter nicht bestimmt.
• Einen trockenen Platz mit -20 bis 70 °C und bis zu 85 Prozent Feuchte.

Einsatzbereiche

• Sanierung, bei der an der Wand ein klassischer Schalter bleiben soll und die Intelligenz im Relais sitzt
• Raum mit zwei Stromkreisen, etwa Deckenleuchte und Stehlampe
• Wohnanlagen und Hotels, wo Nutzer eine gewöhnliche Taste erwarten
• Büros mit Lichtbedienung von der Tür aus
• Ergänzung einer Handbedienung für eine Installation, die bislang nur über die App läuft

Wichtig vor dem Kauf

• Weder ein Rahmen der Reihe Wall Frame noch das Relais gehören zum Lieferumfang.
• Halter 1 ist bei der Ausführung mit zwei Tasten für Shelly 2.5 vorgesehen. Bei der Ausführung mit einer Taste steht hinter demselben Halter eine andere Geräteliste, die Geräteliste zu Halter 1 unterscheidet sich also zwischen beiden Ausführungen.
• Es handelt sich um ein Kleinspannungselement. Die maximale Schaltspannung beträgt 12 V DC oder 18 V AC bei 50 mA, an Netzspannung darf es nicht angeschlossen werden.
• Ohne Shelly-Relais bedient der Schalter nichts, für sich ist er nur eine Taste.
• Die Betriebstemperatur liegt bei -20 bis 70 °C, die Luftfeuchte bei bis zu 85 %.

Welcher Halter zu welchem Gerät

Alle drei liegen bei. Aufgesetzt wird der, welcher zum Modul in der Dose passt.

Kenndaten und Anwendung

Häufige Fragen

Gehört ein Rahmen zum Lieferumfang?
Nein. Ein Rahmen der Reihe Wall Frame wird getrennt bestellt.

Zu welchem Relais passt er?
Entscheidend ist der Halter. Für Shelly 2.5 ist es Halter 1, für alle Shelly-Plus-Geräte und die genannten Modelle Gen3 und Gen4 Halter 2, für Shelly 1L und Dimmer 2 Halter 3. Alle drei liegen bei.

Schaltet er direkt 230 V?
Nein. Das Maximum sind 12 V DC oder 18 V AC bei 50 mA. Den Leistungsteil übernimmt das Relais.

Ist ein Relais im Paket enthalten?
Nein, das Relais wird ebenso getrennt bestellt wie der Rahmen.

Gibt es eine weiße Ausführung?
Ja, die Reihe gibt es in Weiß und Schwarz. Die weiße Ausführung ist ein eigener Artikel.
