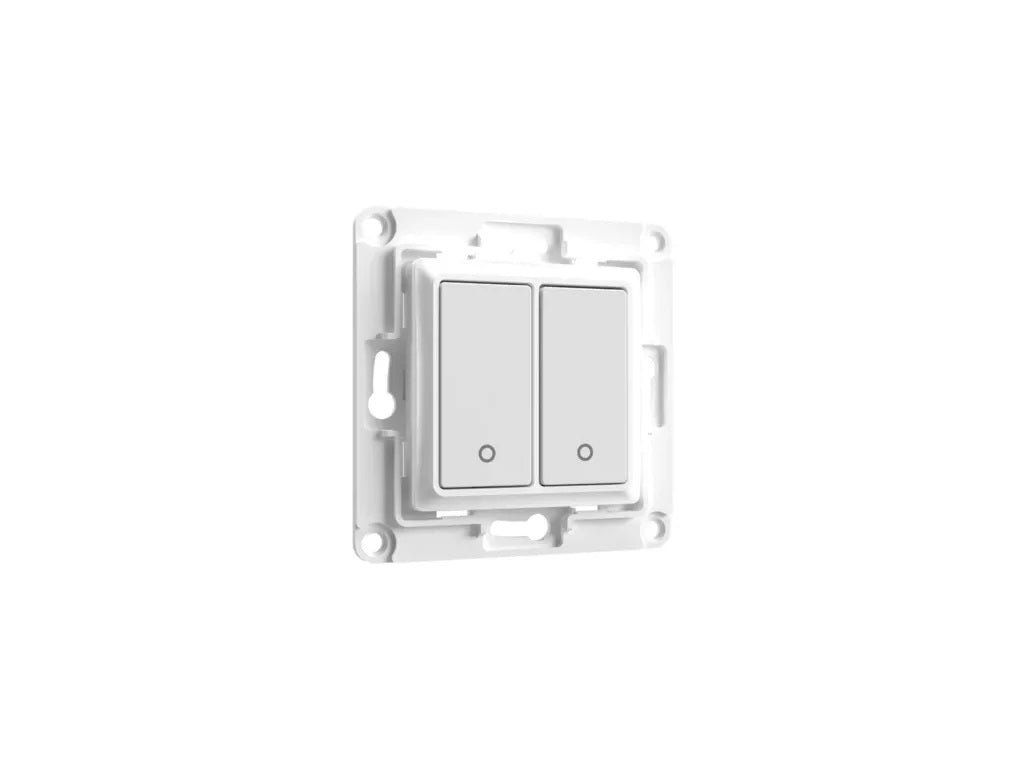

SHELLY Wall Switch 2 Wandschalter mit zwei Tasten für Shelly-Relais mit drei Haltern, weiß

Produktdetailbeschreibung

Weiß ist die Farbe der meisten Schalter in einer gewöhnlichen Installation. Die neue Einheit wirkt an der Wand also nicht wie ein Fremdkörper. Wall Switch 2 hat zwei Tasten und dient der Bedienung eines Shelly-Relais. Er sieht aus wie ein gewöhnlicher Schalter und wird genauso benutzt, geschaltet wird jedoch von dem Gerät, das in der Dose sitzt.

Ist das etwas für Sie?

• Ja, wenn Sie eine Installation mit Shelly-Relais aufbauen und dazu eine weiße Wandbedienung mit zwei Tasten brauchen.
• Nein, wenn Sie einen Schalter erwarten, der 230 V selbst schaltet.
• Zum Funktionsprinzip. Dieses Bedienelement arbeitet mit Kleinspannung und braucht zum Schalten der Last ein angeschlossenes Shelly-Gerät.

Auf einen Blick

• zwei Tasten zur Bedienung des angeschlossenen Shelly-Geräts
• drei aufsteckbare Halter enthalten
• Abmessungen des Schalters 70 x 70 x 12 mm ohne Halter
• maximale Schaltspannung 12 V DC oder 18 V AC
• maximaler Schaltstrom 50 mA
• Kunststoff, Betriebstemperatur -20 bis 70 °C, Luftfeuchte bis 85 %
• weiße Ausführung, die Reihe gibt es in Weiß und Schwarz

Funktionen

Er gibt den Befehl weiter. Eine gedrückte Taste schließt einen Kontakt mit einer maximalen Schaltspannung von 12 V DC oder 18 V AC und einem maximalen Strom von 50 mA, und das Shelly-Gerät auf der anderen Seite schaltet daraufhin den Stromkreis. Was sich damit machen lässt, also ob nur schalten oder auch dimmen und Szenen auslösen, hängt davon ab, welches Shelly-Gerät angeschlossen ist.

Steuerung und Kommunikation

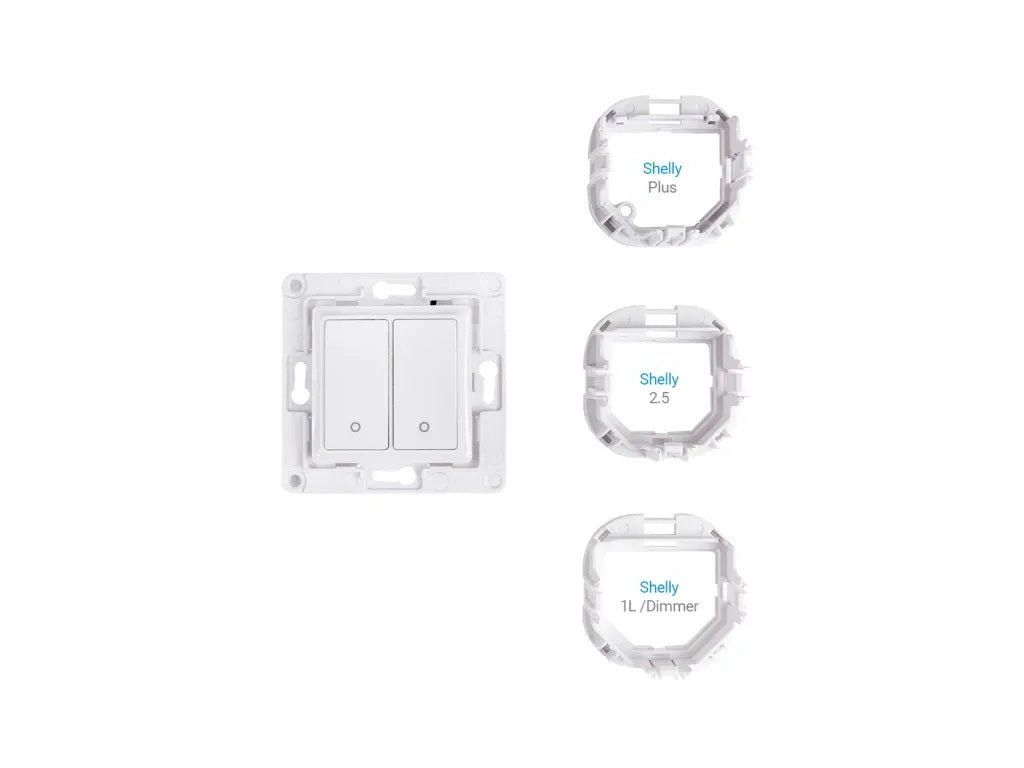

Der Schalter hat keine eigene Funkschnittstelle und keine eigene Stromversorgung. Er ist nur ein Schaltkontakt. Netzwerkanbindung und Logik übernimmt das dahinterliegende Shelly-Gerät. Mit welchem er zusammenarbeitet, entscheiden die drei beiliegenden Halter. Halter 1 ist für Shelly 2.5, Halter 2 für alle Shelly-Plus-Geräte sowie für Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 und DALI Dimmer Gen3 und für Shelly 1 Gen4 und 1PM Gen4, Halter 3 für Shelly 1L und Shelly Dimmer 2.

Ausstattung

• Ein Tastenpaar aus weißem Kunststoff im Maß 70 x 70 x 12 mm ohne Halter
• Drei Halter unmittelbar in der Packung, ebenfalls in Weiß
• Der erste Halter passt auf Shelly 2.5
• Der zweite Halter auf die gesamte Reihe Shelly Plus, auf die genannten Geräte der Reihe Gen3 sowie auf Shelly 1 Gen4 und 1PM Gen4
• Der dritte Halter auf Shelly 1L und Shelly Dimmer 2
• Ohne Elektronik im Inneren, es sind zwei Schaltkontakte

Die weiße Ausführung passt zu hellen Rahmen .

Montage und Anwendung

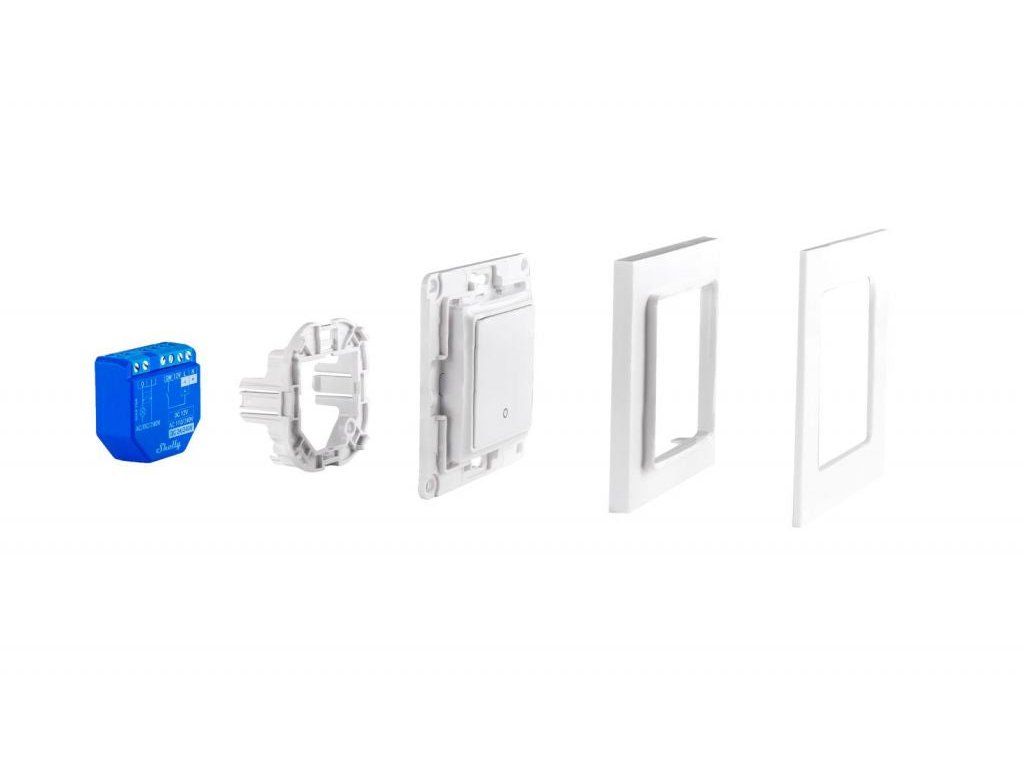

Die Tiefe der Einheit richtet sich danach, was hinter dem Schalter sitzt, und ist als zwei Werte angegeben. Für diesen Schalter gelten die Werte für Shelly 2.5, für die Plus-Reihe sowie für Shelly Dimmer 2 und 1L.

• Shelly 1 und 1PM
• Shelly 2.5
• Reihe Plus, 33,44 und 30,81 mm
• Shelly Dimmer 2 und 1L

Was Sie noch brauchen

• Ein Shelly-Modul in der Unterputzdose hinter dem Schalter. Ohne dieses haben die Tasten niemanden, dem sie den Befehl geben.
• Die Angabe, welches Modul das sein wird. Danach wird einer der drei Halter aus der Packung gewählt.
• Zwei freie Eingänge am Modul, wenn jede Taste einen anderen Stromkreis steuern soll.
• Einen Abdeckrahmen Shelly Wall Frame in Weiß. Er wird gesondert ergänzt und liegt dem Schalter nicht bei.
• Einen Steuerstromkreis in den Grenzen 12 V Gleichspannung oder 18 V Wechselspannung und 50 mA.
• Einen Innenraum mit -20 bis 70 °C und höchstens 85 Prozent Feuchte.

Einsatzbereiche

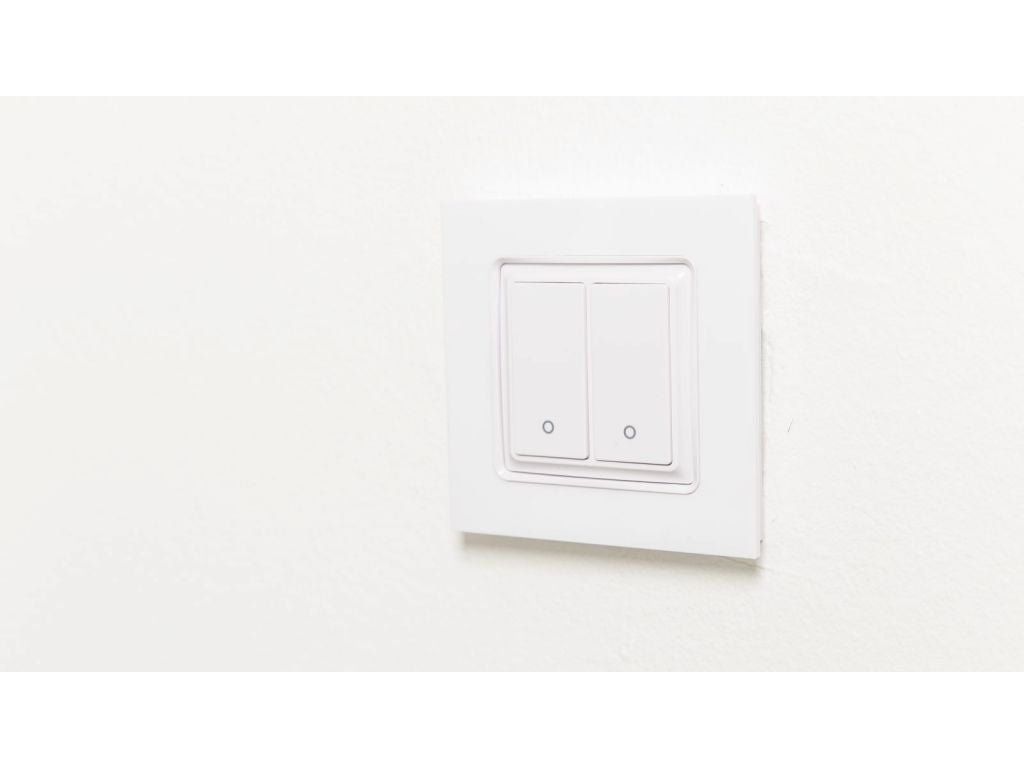

• helle Räume, in denen sich die neue Bedienung in das Schalterbild einfügen soll
• zwei Stromkreise an einer Stelle, etwa Licht und Steckdosenkreis
• Vermietung und Beherbergung, wo eine gewöhnliche Taste ohne Erklärung erwartet wird
• Sanierungen, bei denen der smarte Teil in der Dose verschwindet
• Ergänzung einer Handbedienung für eine bislang nur per App gesteuerte Installation

Wichtig vor dem Kauf

• Rahmen der Reihe Wall Frame und Relais liegen nicht bei.
• Die Tiefe der Einheit bestimmt das Gerät in der Dose, der Schalter selbst kommt mit 12 mm und dem Halter hinzu. Prüfen Sie die Tiefe Ihrer Installationsdose anhand der Angaben dieses Geräts.
• Der Schalter selbst misst 70 x 70 x 12 mm ohne Halter. Das Außenmaß der Einheit bestimmt der Rahmen, der gesondert gekauft wird.
• Halter 1 ist bei der Ausführung mit zwei Tasten für Shelly 2.5 vorgesehen. Die Ausführung mit einer Taste hat unter derselben Bezeichnung eine andere Liste, die Geräteliste zu Halter 1 unterscheidet sich also zwischen beiden Ausführungen.
• Der Schaltkontakt verträgt 12 V DC oder 18 V AC bei 50 mA. An Netzspannung gehört der Schalter nicht.

Zuordnung der Halter

Die nicht benutzten Halter werden aufbewahrt. Sie helfen beim Wechsel auf ein anderes Modul.

Kenndaten und Anwendung

Häufige Fragen

Passt er in eine alte Dose?
Die Tiefe der Einheit hängt von dem Gerät ab, das in der Dose sitzt, der Schalter selbst misst 12 mm. Messen Sie Ihre Dose und vergleichen Sie sie mit den Maßen dieses Geräts.

Warum liegen drei Halter bei?
Jeder passt auf eine andere Shelly-Reihe. Sie verwenden den zu Ihrem Gerät passenden, die beiden anderen bleiben ungenutzt.

Schaltet der Schalter das Licht direkt?
Nein. Das Licht schaltet das Shelly-Relais, der Schalter gibt ihm nur den Befehl.

Ist das dasselbe wie Wall Switch 1?
Nein. Er unterscheidet sich in der Zahl der Tasten und darin, für welches Gerät der erste Halter vorgesehen ist.

Ist ein Rahmen dabei?
Nein, Rahmen der Reihe Wall Frame werden getrennt bestellt.
