SHELLY Wall Switch 4 Wandschalter mit vier Tasten für Shelly-Relais mit einem Halter, weiß

Produktdetailbeschreibung

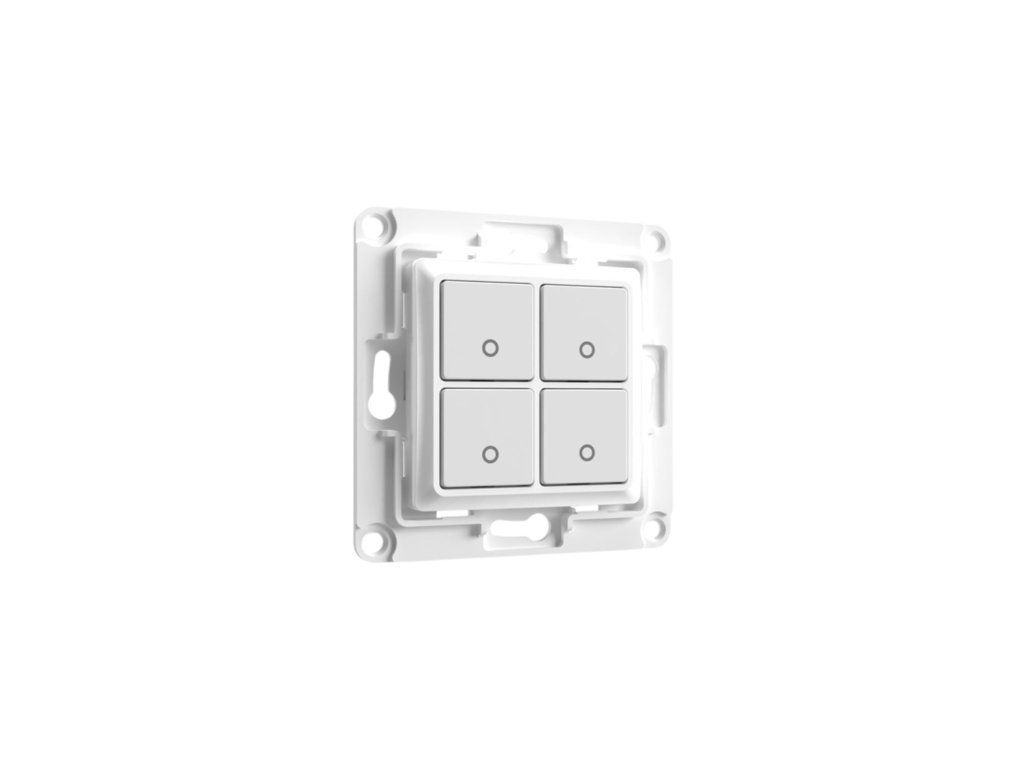

Das Shelly-Modul verschwindet in der Unterputzdose und an der Wand bleibt kein Bedienelement zum Einschalten des Lichts zurück. Genau diese Lücke schließt der Shelly Wall Switch 4 in Weiß. Er ist das Frontteil eines Schalters mit vier Tasten, das auf einen Halter und darüber direkt auf das Modul aufgerastet wird. Über die Tasten lassen sich dann Befehle an das darunter liegende Modul geben.

Ist das etwas für Sie?

• Ja, wenn Sie bereits ein Shelly-Unterputzmodul haben und es auch von Hand bedienen wollen.
• Ja, wenn Sie an einer Stelle vier Bedienpunkte brauchen.
• Ja, wenn Sie sanieren und das Modul bereits in der Dose sitzt, nur die Frontbedienung fehlt.
• Ja, wenn Sie ein flaches Frontteil suchen. Ohne Halter baut es 12 mm.
• Nein, wenn Sie einen batteriebetriebenen Funktaster suchen. Dafür steht die BLU-Reihe, dieses Modell hat kein Funkmodul.
• Nein, wenn dahinter kein Shelly-Modul sitzen wird. Allein hat der Schalter nichts zu schalten.
• Nein, wenn Sie den Rahmen im Lieferumfang erwarten. Rahmen und Shelly-Modul werden separat verkauft.

Auf einen Blick

• vier Tasten auf einer Fläche von 70 x 70 mm
• Bauhöhe von nur 12 mm ohne Halter
• arbeitet mit Kleinspannung, max. 12 V DC oder 18 V AC
• Schaltstrom bis 50 mA
• Temperaturbereich -20 bis 70 °C, Luftfeuchte bis 85 %
• Ausführung aus Kunststoff in Weiß
• ein Modulhalter im Lieferumfang

Funktionen

Es handelt sich um einen passiven Kleinspannungsschalter. Er schließt einen Kontakt und legt ein Signal auf den Eingang des dahinter sitzenden Shelly-Moduls, mehr ist von ihm nicht zu erwarten und auch nicht nötig. Was nach einem Tastendruck geschieht, bestimmt dieses Modul und dessen eigene Einstellung. Vier Tasten ergeben also vier Bedienpunkte an einer Stelle, ihre Nutzung richtet sich danach, wie viele Eingänge das Modul darunter hat.

Steuerung und Kommunikation

Der Schalter selbst hat kein Funkmodul und wird auch nicht eingerichtet. Ein Tastendruck schließt den Kontakt und gibt das Signal an den Eingang des dahinterliegenden Shelly-Moduls weiter, was daraus folgt, bestimmt dieses Modul und seine Einstellung. Über das Modul gelangt die Bedienung auch in die App und in Automatisierungen, die gesamte Kommunikation bleibt also dort. Ein Gateway oder eine Batterie braucht der Schalter nicht.

Ausstattung

• Vier Tasten aus weißem Kunststoff, die Platte misst 70 x 70 x 12 mm ohne Halter
• Ein einziger Halter in der Packung, anders als bei den kleineren Ausführungen mit ihren drei Haltern
• Die Liste zum Halter: alle Geräte der Reihe Shelly Plus, ferner Shelly 1, 1PM, 2PM, i4, Dimmer und DALI Dimmer der Reihe Gen3 sowie Shelly 1 Gen4 und 1PM Gen4
• Vier einzelne Schaltkontakte ohne eigene Elektronik und ohne Versorgung
• Die Grenzwerte des Kontakts 12 V Gleichspannung oder 18 V Wechselspannung und 50 mA

Wie viele der vier Tasten Sie wirklich nutzen, hängt von dem Modul ab, das in der Dose dahinter sitzt.

Montage und Anwendung

Der Halter kommt auf das Modul, der Schalter auf den Halter. Der Halter ist ein aufsteckbares Teil genau für diese Verbindung. Da es sich um den Kleinspannungsteil der Installation handelt, führt der Schalter selbst keine Netzspannung. Das heißt jedoch nicht, dass die gesamte Montage ohne Elektrofachkraft auskommt, das Modul dahinter wird nach seiner eigenen Anleitung angeschlossen.

Was Sie noch brauchen

• Ein Shelly-Modul aus der Liste zum beiliegenden Halter. Einen Halter für Shelly 2.5 enthält diese Packung nicht, den erhalten Sie mit der Ausführung mit zwei Tasten. Einen Halter für Shelly 1L und Dimmer 2 führen die Ausführungen mit einer und mit zwei Tasten.
• Die Kenntnis, wie viele Eingänge dieses Modul hat. So viele Tasten kann es auslesen, die übrigen bleiben ungenutzt.
• Eine Unterputzdose, in die das Modul passt.
• Einen Abdeckrahmen Shelly Wall Frame in Weiß. Er wird gesondert bestellt.
• Einen Steuerstromkreis bis 12 V Gleichspannung oder 18 V Wechselspannung bei einem Strom bis 50 mA.
• Einen Platz mit -20 bis 70 °C und bis zu 85 Prozent Feuchte.
• Eine Elektrofachkraft für das Modul hinter dem Schalter. Der Schalter selbst führt keine Netzspannung, das Modul dahinter schon.

Einsatzbereiche

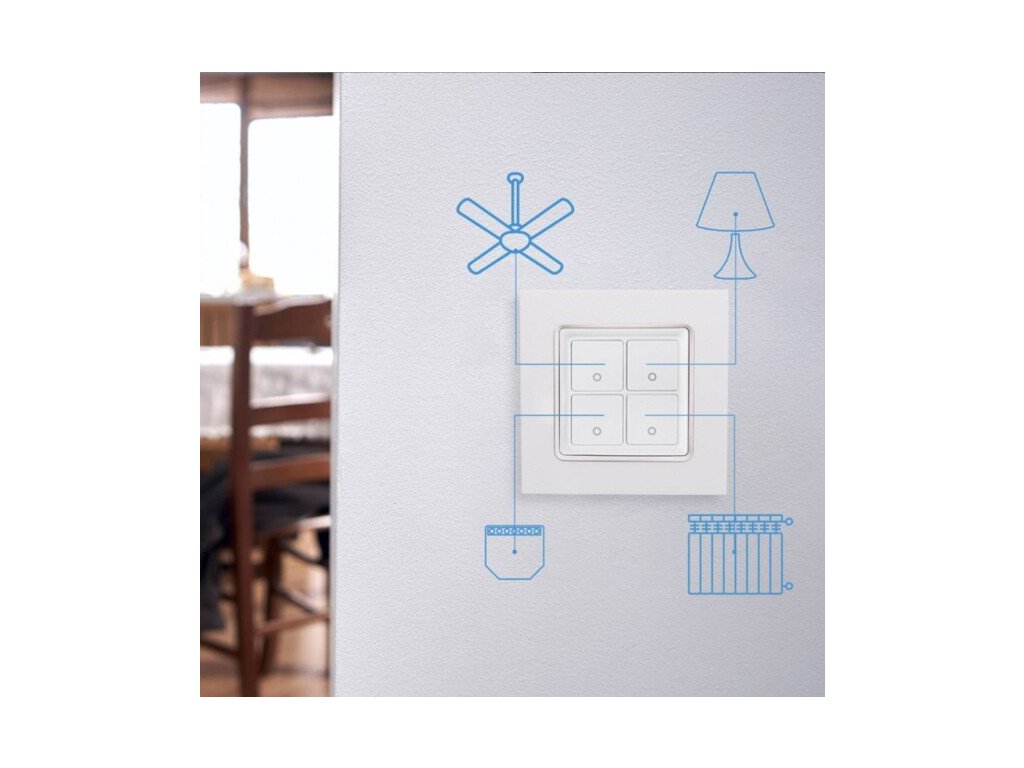

• Wohnzimmer, in dem das Modul in der Dose hinter dem Schalter sitzt
• Schlafzimmer, wo die Bedienung an der Tür und am Bett liegen soll
• Flur, von dem aus die Beleuchtung weiterer Räume bedient wird
• Büro, wo mehrere Bedienpunkte an einer Stelle gebraucht werden
• Sanierung, bei der das Modul schon in der Dose sitzt und die Frontbedienung fehlt

Wichtig vor dem Kauf

• Weder Rahmen noch Modul gehören zum Lieferumfang, Rahmen und Shelly-Modul werden separat verkauft.
• Die Ausführung mit vier Tasten enthält einen einzigen Halter. Die Ausführungen mit einer und zwei Tasten enthalten drei.
• Der Schalter ist mit diesen Modulen kompatibel:

• alle Geräte der Reihe Shelly Plus
• Shelly 1, 1PM, 2PM, i4, Dimmer und DALI Dimmer der Generation 3
• Shelly 1 und 1PM der Generation 4
• ältere Shelly 1, 1L und Dimmer 2 zählen nicht dazu

• Es ist kein Funktaster. Ohne Modul darunter bleibt ein passiver Schalter, der nichts zu schalten hat.
• Die Abmessungen 70 x 70 x 12 mm gelten ohne aufgesetzten Halter, mit Halter baut die Einheit tiefer.
• Der Schalter gehört in trockene Innenräume.

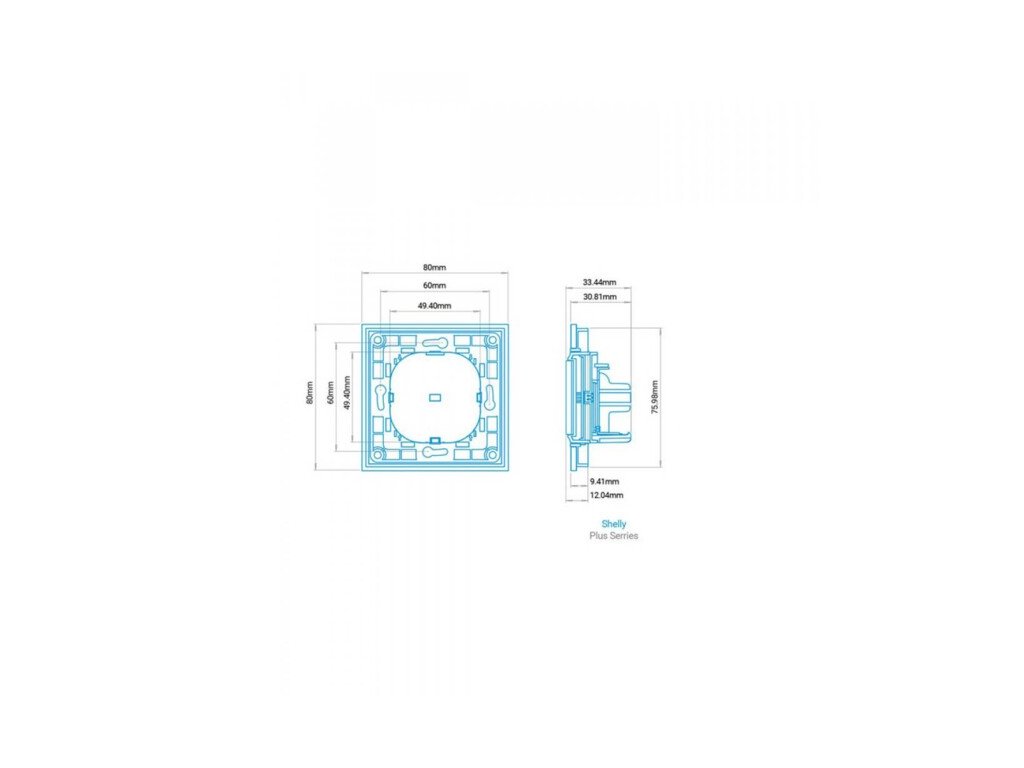

Was der beiliegende Halter aufnimmt

Kenndaten und Anwendung

Häufige Fragen

Gehört ein Rahmen zum Lieferumfang?
Nein. Rahmen und Shelly-Modul werden separat verkauft.

Wie viele Tasten hat er?
Vier. Wie viele Stromkreise sich damit tatsächlich bedienen lassen, bestimmen das Modul dahinter und die Zahl seiner Eingänge.

Unterscheidet sich die weiße Ausführung technisch von der schwarzen?
Nein. Beide Ausführungen haben dieselben Abmessungen, dieselben Grenzwerte und denselben Lieferumfang. Der Unterschied liegt in der Farbe.

Führt er Netzspannung?
Nein. Er ist für Kleinspannung bis 12 V DC oder 18 V AC und Ströme bis 50 mA bestimmt. Das Netz bleibt am Modul.
