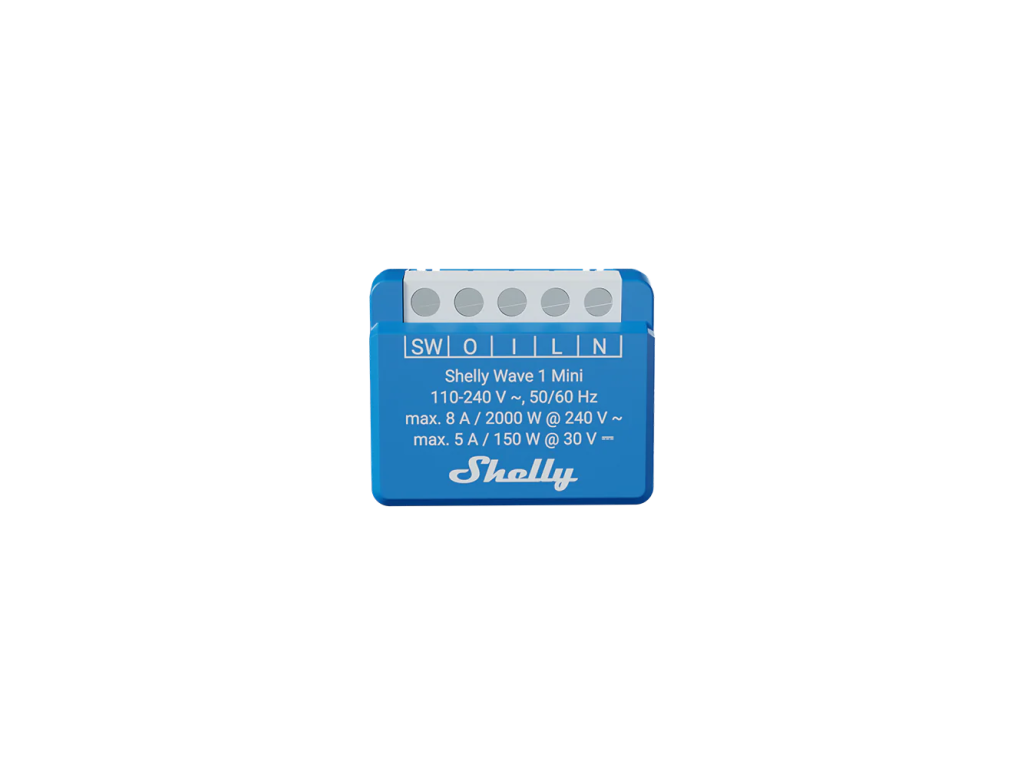

SHELLY Wave 1 Mini LR Schaltmodul 8 A mit potentialfreiem Kontakt, Z-Wave Long Range

Produktdetailbeschreibung

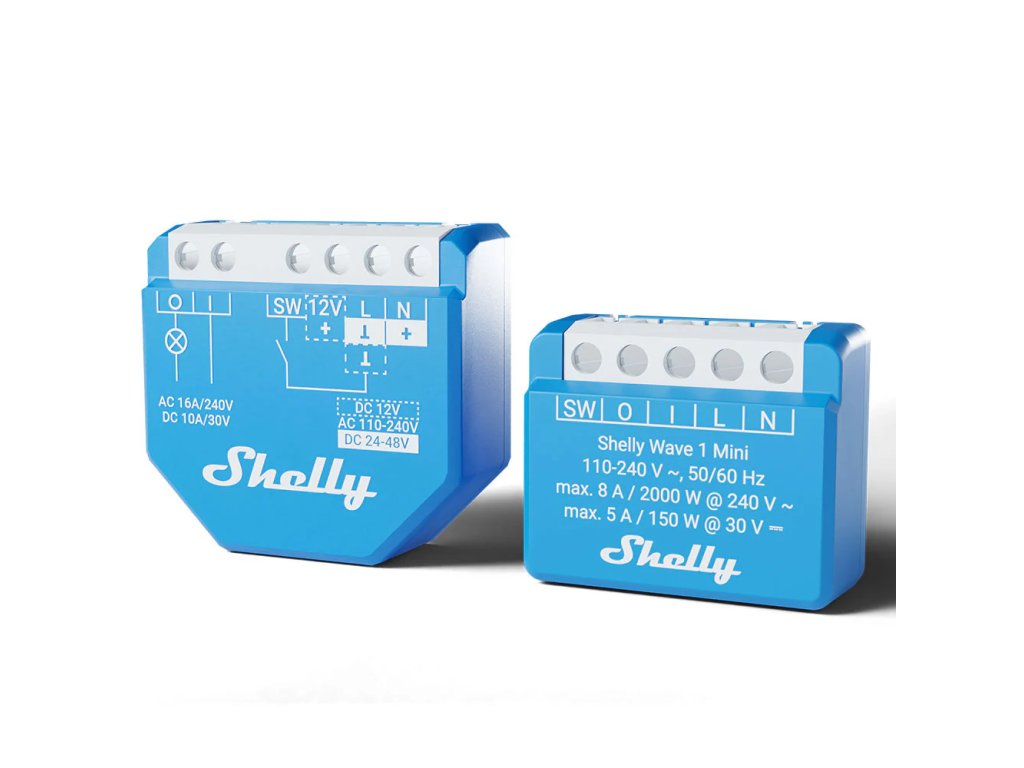

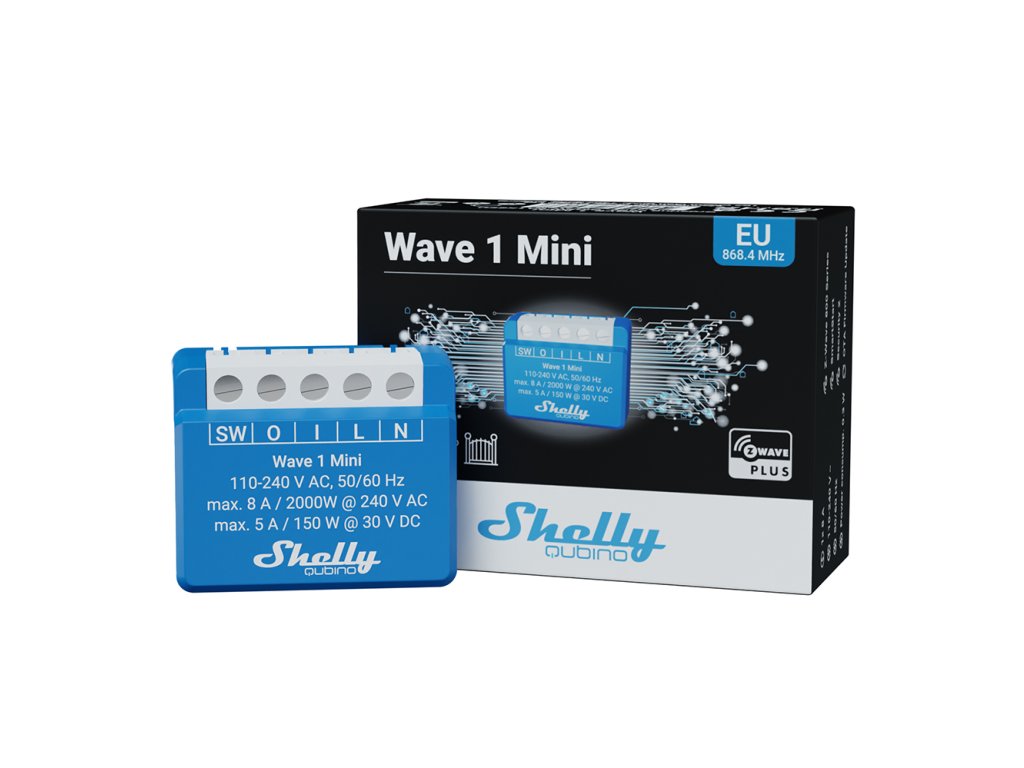

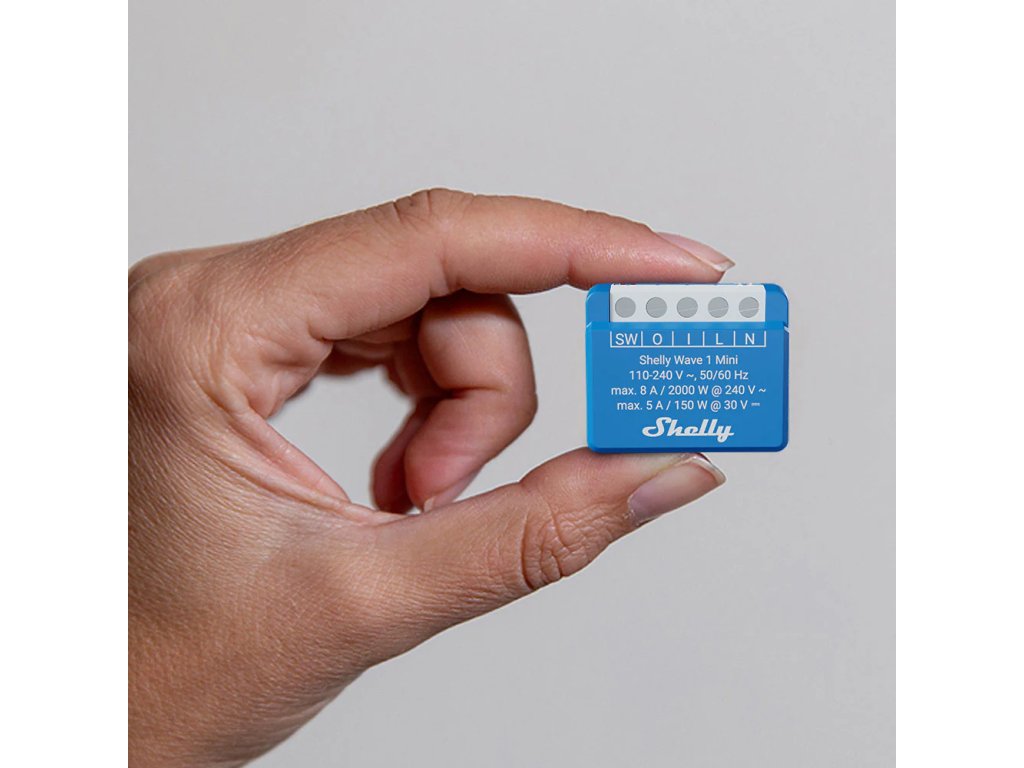

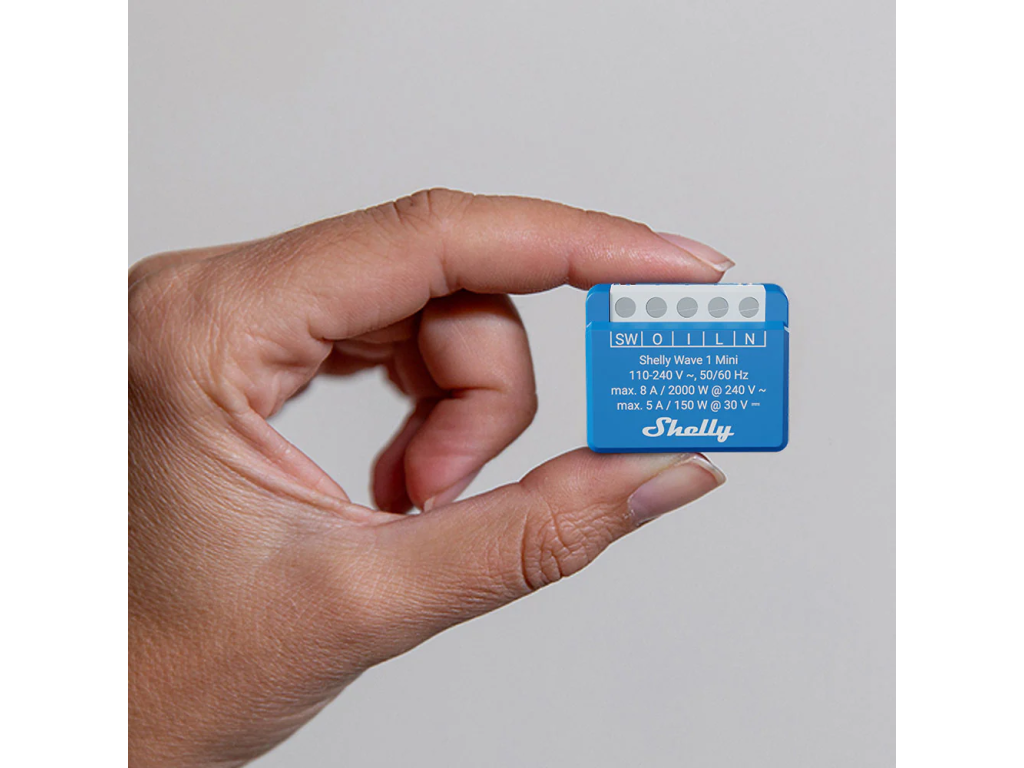

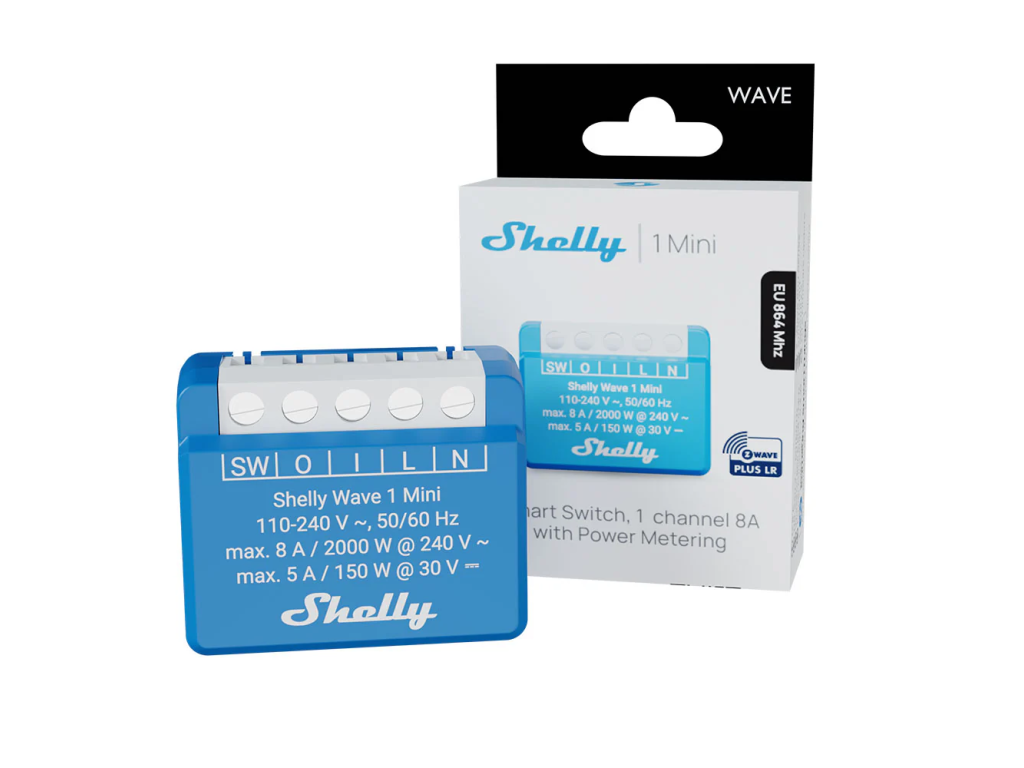

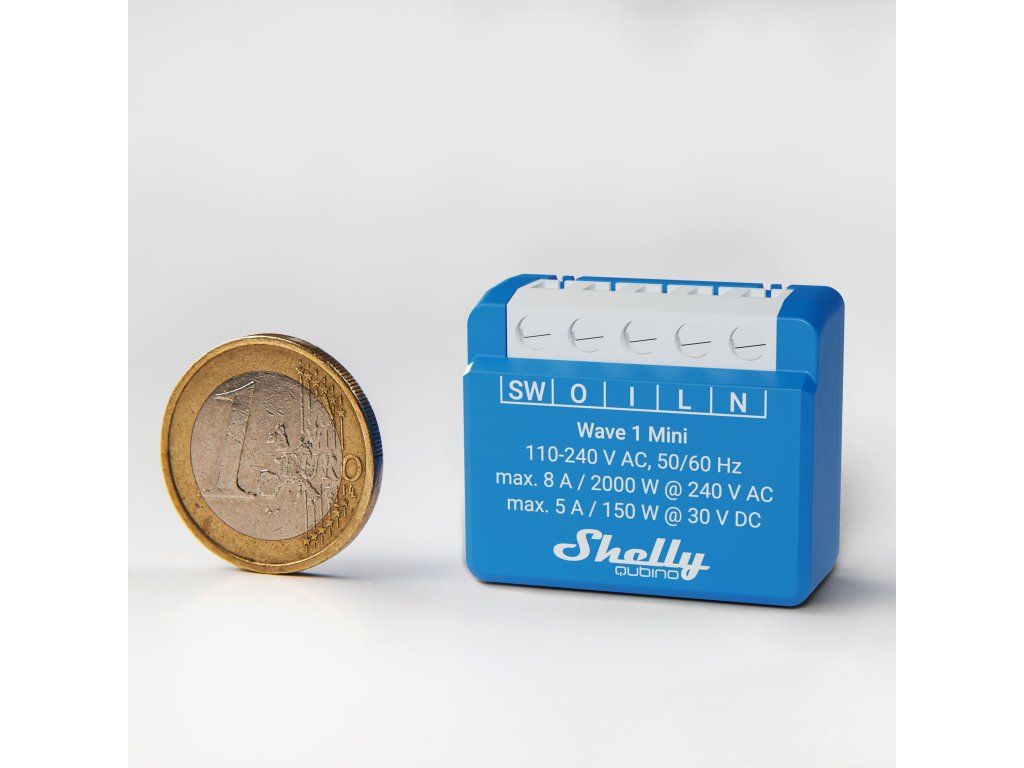

Möchten Sie den Garagentorantrieb, ein elektrisches Türschloss oder die Bewässerung aus derselben App steuern wie Ihre Beleuchtung? Das Shelly Wave 1 Mini LR ist ein winziges Gerät für die Unterputzdose, und sein Relais besitzt einen potentialfreien Ausgang. Der geschaltete Stromkreis bleibt dadurch von der Versorgung getrennt und darf mit einer abweichenden Spannung arbeiten, auch mit Gleichspannung. Bei 29 x 35 x 16 mm und 19 g findet das Gerät in der Unterputzdose hinter einem Schalter oder einer Steckdose Platz.

Ist das etwas für Sie?

Ja, wenn

• ein Stromkreis geschaltet werden soll, in den keine Spannung aus dem Modul gelangen darf, etwa der Steuereingang eines Torantriebs oder eines elektrischen Schlosses
• Ihnen ein einziger Stromkreis genügt und Sie bei einer Spannung von 240 V unterhalb von 8 A und zugleich unterhalb von 2000 W bleiben
• in der Unterputzdose wenig Platz bleibt und ein Gerät mit den Maßen 29 x 35 x 16 mm dort noch unterkommt
• Sie ein Z-Wave-Long-Range-Netz aufbauen, in dem die Geräte im 864-MHz-Band direkt mit dem Gateway sprechen
• Sie den vorhandenen Schalter oder Taster an der Wand behalten und auf den Eingang SW führen möchten

Nein, ein anderes Modell passt besser, wenn

• Sie die Leistungsaufnahme des geschalteten Verbrauchers sehen möchten, dafür gibt es das Shelly Wave 1PM Mini LR

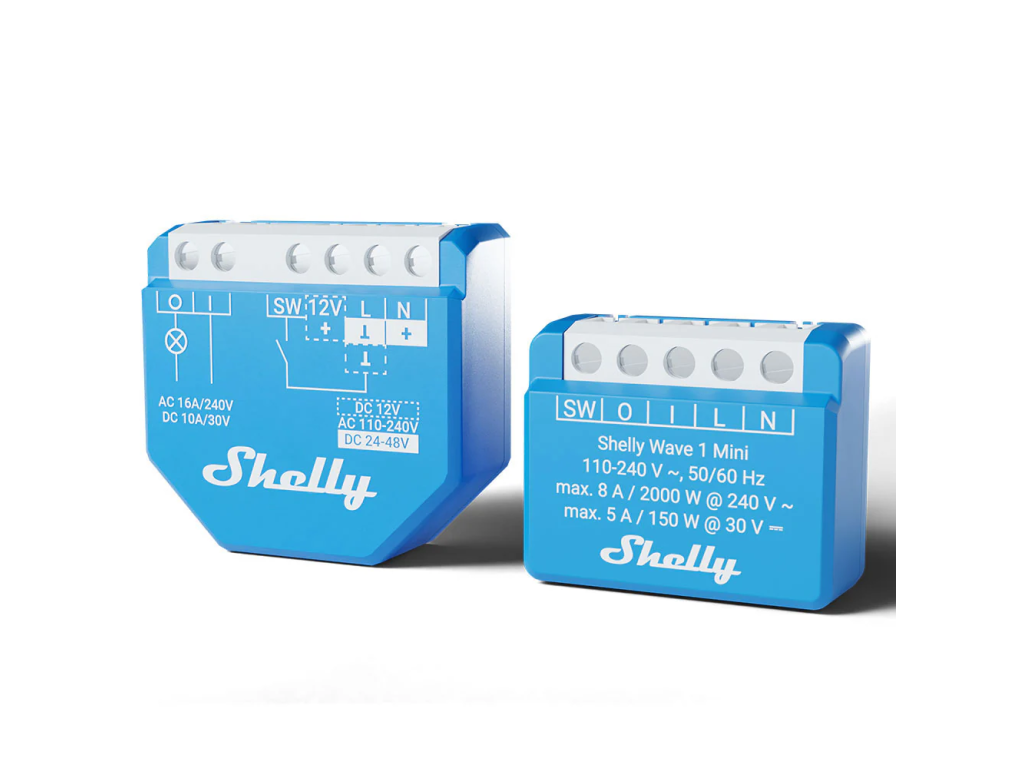

• ein Wechselstrom über 8 A geschaltet werden soll, dafür ist das Shelly Wave 1 LR mit 16 A bei Wechselstrom und 10 A bei Gleichstrom gedacht
• Sie kein Z-Wave-Gateway besitzen, ohne dieses binden Sie das Modul weder ein noch konfigurieren Sie es

Auf einen Blick

• ein potentialfreier Ausgang an den Klemmen I und O
• Wechselstromlast höchstens 8 A und zugleich höchstens 2000 W bei 240 V
• Gleichstromlast höchstens 30 V, 5 A und 150 W
• Kontakt im Ruhezustand geöffnet oder geschlossen, umschaltbar über Parameter 23
• Eingang SW für Schalter und für Taster
• Long Range mit 864 MHz und klassisches Mesh-Netz mit 868,4 MHz
• S2-Sicherheit und Einbindung per SmartStart
• Überhitzungsschutz, Eigenverbrauch weniger als 0,3 W
• Maße 29 x 35 x 16 mm und Gewicht 19 g

Funktionen

Das Modul schaltet einen elektrischen Stromkreis. Das Relais ist potentialfrei, die Last wird zwischen die Klemmen I und O gelegt, und das Modul führt ihr keine eigene Phase zu. Deshalb darf der geschaltete Stromkreis mit einer anderen Spannung arbeiten als der Versorgungskreis des Moduls, der mit 110 bis 240 V Wechselspannung betrieben wird, und er darf auch eine Gleichspannung bis 30 V führen. Der Wechselstromausgang verträgt 8 A und zugleich 2000 W, der Gleichstromausgang 5 A und zugleich 150 W. Ab Werk ist der Kontakt im Ruhezustand geöffnet, über Parameter 23 wird er auf geschlossen umgestellt, womit sich auch eine Steuerung bedienen lässt, die auf das Öffnen des Kontakts reagiert. Den Ausgang schalten ein Befehl des Gateways, der an der Klemme SW angeschlossene Schalter sowie ein kurzer Druck auf die Servicetaste S am Gerät. Das Ein- und Ausschalten kann nach einer eingestellten Zeit automatisch erfolgen, der Einstellbereich reicht von 1 bis 32535, wahlweise in Sekunden oder in Millisekunden. Nach einem Spannungsausfall kehrt der Ausgang in den Zustand zurück, den Parameter 17 bestimmt. Der Anlauf dauert mindestens 15 Sekunden. Der eingebaute Überhitzungsschutz trennt den Ausgang, sobald die Temperatur länger als 5 Sekunden über 80 °C liegt, meldet dies dem Gateway und lässt sich nicht abschalten.

Steuerung und Kommunikation

Das Gerät kommuniziert über das Protokoll Z-Wave und beherrscht beide Topologien, die sternförmige Long-Range-Topologie sowie die klassische Mesh-Topologie. Die Topologie wählen Sie einmalig beim Einbinden in das Netz, Mesh oder Long Range. Im Long-Range-Betrieb trägt die Verbindung auf 864 MHz je nach den örtlichen Bedingungen innerhalb eines Gebäudes bis zu 80 m weit und im Freien bis zu 1000 m, wobei jeder Teilnehmer unmittelbar mit dem Gateway spricht. Im Mesh-Betrieb sind es auf 868,4 MHz bis zu 40 m innerhalb eines Gebäudes, ebenfalls abhängig von den örtlichen Bedingungen, und das Gerät dient dort selbst als Repeater für die übrigen Teilnehmer des Netzes. Die S2-Sicherheit nutzt die Verschlüsselung AES 128. Das Modul beherrscht außerdem die unverschlüsselte Übertragung, das ältere S0 sowie S2 ohne Authentifizierung und S2 mit Authentifizierung. Dem Gateway meldet das Modul den Zustand des Ausgangs, den Zustand der Leuchtdiode und den Überhitzungsalarm. Die Assoziationsgruppen 2 und 3 funktionieren ausschließlich im Mesh-Netz. Über sie steuert der Eingang SW ein anderes Gerät im Netz direkt, Gruppe 2 mit dem Befehl Ein oder Aus, Gruppe 3 mit einer fortlaufenden Pegeländerung, also Dimmen oder Fahren einer Jalousie. Einer Gruppe lassen sich höchstens neun Geräte zuordnen. Die Firmware wird drahtlos aktualisiert.

Montage und Anwendung

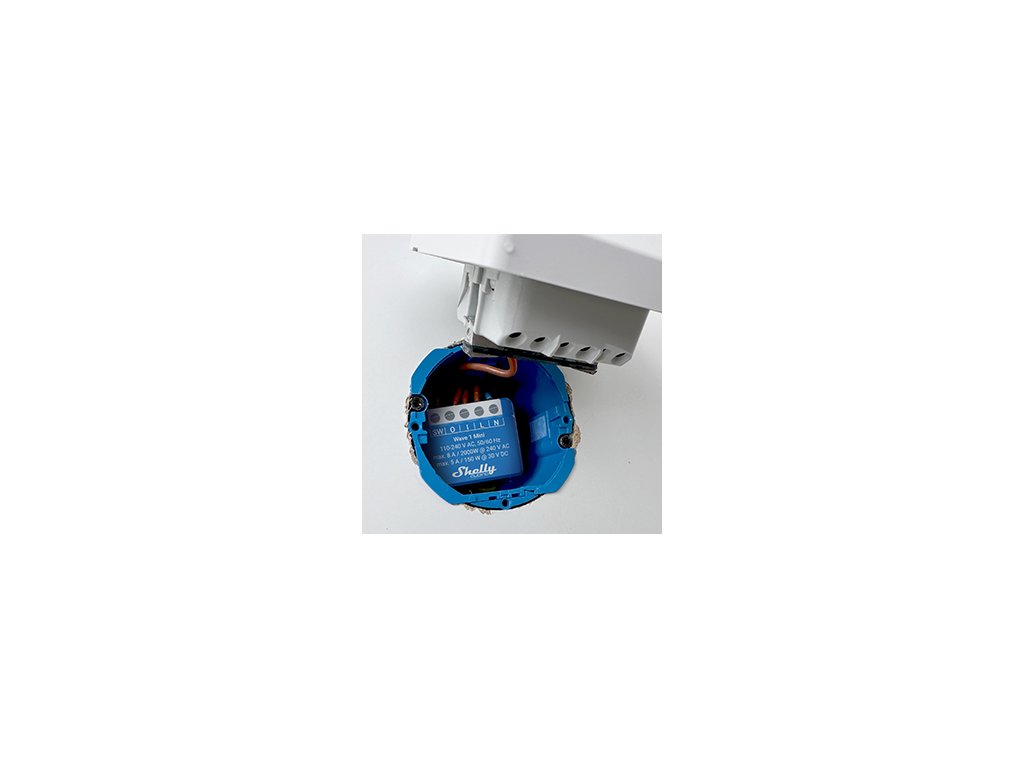

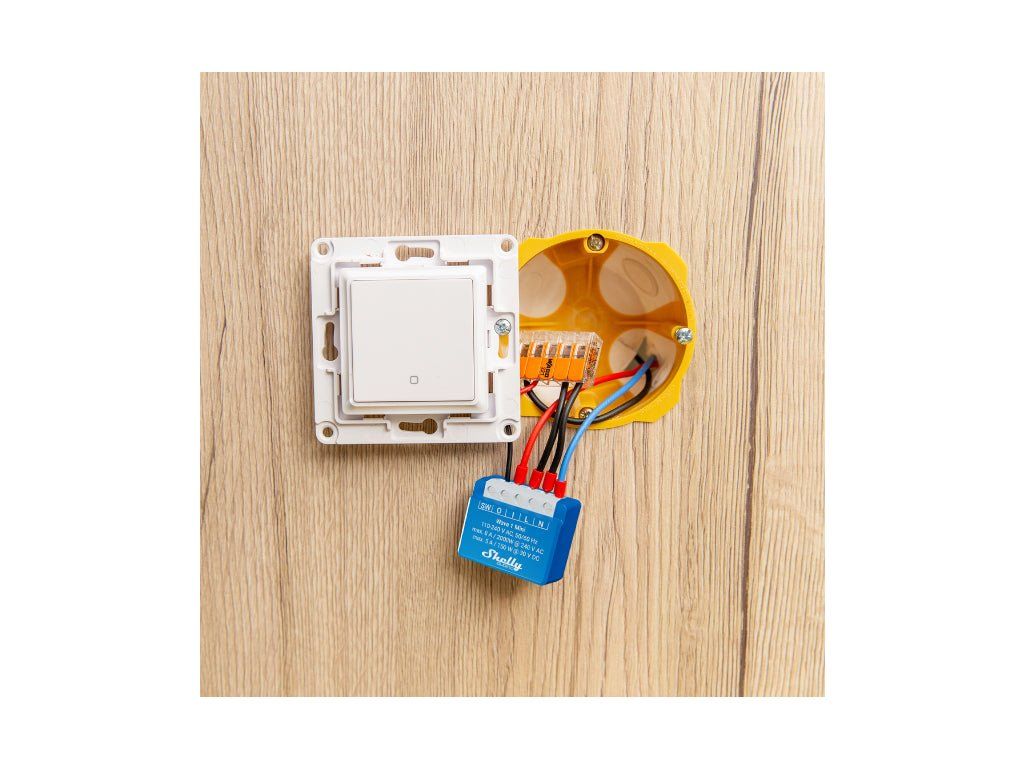

Das Gerät ist für die Montage in einer Unterputzdose vorgesehen. Es wird an die Netzspannung angeschlossen, die Montage muss daher eine qualifizierte Elektrofachkraft ausführen. Vor jedem Eingriff an den Klemmen ist die Versorgung abzuschalten und die Spannungsfreiheit zu prüfen. Die Versorgung kommt an L und N, der geschaltete Stromkreis an das Klemmenpaar I und O und der Schalter oder Taster an SW. Die Klemmen nehmen einen Leiter mit 0,2 bis 2,5 mm² Querschnitt auf, sein Ende isolieren Sie auf 6 bis 7 mm ab, und die Schrauben ziehen Sie mit höchstens 0,4 Nm an. Empfohlen sind Massivleiter oder Litzenleiter mit Aderendhülsen sowie eine Isolierung mit erhöhter Wärmebeständigkeit, mindestens PVC T105 °C. Sichern Sie den geschalteten Stromkreis mit einem Leitungsschutzschalter nach EN 60898-1 ab, mit der Auslösecharakteristik B oder C, mit einem Bemessungsstrom bis 10 A einschließlich, mit einem Kurzschlussabschaltvermögen ab 6 kA und in der Energiebegrenzungsklasse 3. Lassen Sie die Antenne unverändert, Kürzen und Umbauen sind unzulässig, und halten Sie sie möglichst weit von Metallteilen fern, denn diese können das Signal stören.

Was Sie noch brauchen

• Ein Z-Wave-Gateway, das Long Range beherrscht. Ohne dieses lässt sich das Modul weder einrichten noch über das Netz steuern. Es liegt der Packung nicht bei.
• Ein Telefon mit einem Leser für QR-Codes. Im Long-Range-Netz wird das Modul ausschließlich über SmartStart hinzugefügt, also durch das Einlesen des Codes mit dem Gateway.
• Den DSK-Aufkleber mit dem PIN-Code. Er sitzt an der Seite des Moduls, ein zweiter liegt in der Packung. Bewahren Sie ihn auf, ohne ihn gelingt das Hinzufügen mit der Sicherheitsstufe S2 nicht.
• Einen Leitungsschutzschalter bis einschließlich 10 A mit der Charakteristik B oder C.
• Eine Unterputzdose mit freiem Raum. Das Modul misst 29 x 35 x 16 mm und wird hinter dem Schalter oder hinter der Leuchte montiert.
• Leiter mit einem Querschnitt von 0,2 bis 2,5 mm² und einer Isolierung von mindestens PVC T105 °C. Aderendhülsen für feindrähtige Leiter sind von Vorteil.
• Ein RC-Glied für induktive Lasten. Motoren, Ventilatoren und Staubsauger brauchen es parallel zum Verbraucher.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen, die Montage ist keine Arbeit für Laien.

Einsatzbereiche

• Garagentor- und Einfahrtstorantrieb, das Modul schaltet dessen Steuereingang
• elektrisches Türschloss, das aus der Ferne entriegelt wird
• Bewässerungsanlage im Garten, bei einer Pumpe mit RC-Glied
• Lichtstromkreis mit Glühlampen oder Halogenlampen, bei LED-Leuchtmitteln ebenfalls mit RC-Glied
• Ventilator im Bad oder in der Küche, geschaltet nach einem Feuchtesensor, ebenfalls mit RC-Glied
• elektrischer Handtuchwärmer oder Direktheizgerät innerhalb der Grenzen, die das Modul zulässt
• Neustart von Router, Modem oder Netzwerk-Switch aus der Ferne

Wichtig vor dem Kauf

• Den Verbrauch misst dieses Modul nicht. Wenn Sie die Leistungsaufnahme kennen möchten, ist dafür das Shelly Wave 1PM Mini LR gedacht.
• Beide Grenzen gelten gleichzeitig. Im Wechselstromkreis 8 A und 2000 W, im Gleichstromkreis 5 A und 150 W. Maßgeblich ist jene, die Sie zuerst erreichen.
• Das Modul wird aus 110 bis 240 V Wechselspannung versorgt. Eine Gleichspannungsversorgung besitzt dieses Modell nicht, sie hat das Shelly Wave 1 LR.
• Stromkreise der Bauart SELV und PELV gehören an keine Klemme dieses Geräts, weder an einen Eingang noch an einen Ausgang. Der potentialfreie Kontakt ersetzt also keine Trennung von Schutzkleinspannung.
• Ein Z-Wave-Gateway wird für die Konfiguration des Moduls und für die Steuerung über Z-Wave benötigt. Im Lieferumfang liegt es nicht bei.
• Im Long-Range-Netz gelingt das Hinzufügen weder über die S-Taste noch durch dreimaliges Umschalten des angeschlossenen Schalters innerhalb von drei Sekunden. Es bleibt nur SmartStart, das Gateway liest also den QR-Code ein.
• Den PIN-Code tragen der DSK-Aufkleber seitlich am Gerät und ein zweiter Aufkleber in der Verpackung. Verlieren Sie ihn nicht, sonst gelingt das Hinzufügen mit S2-Sicherheit nicht, und lösen Sie den Aufkleber am Gerät nicht ab.
• Im Long-Range-Netz arbeitet das Modul nicht als Repeater, und die Assoziationsgruppen 2 und 3 für die direkte Steuerung anderer Geräte stehen nicht zur Verfügung. Beides gibt es nur in der Mesh-Topologie.
• Die Topologie wählen Sie einmalig beim Einbinden in das Netz.
• Induktive Lasten, also Motoren, Ventilatoren oder Staubsauger, brauchen ein RC-Glied parallel zum Verbraucher. Es hat 0,1 µF und 100 Ω, eine Belastbarkeit von 1/2 W und ist für 600 V Wechselspannung ausgelegt.
• Das Gateway muss Z-Wave-Plus-Mehrkanalgeräte und bei Geräten mit Long Range auch die Z-Wave-Long-Range-Funktion beherrschen. Andernfalls wird das Gerät möglicherweise nicht korrekt dargestellt und der Gerätetyp muss manuell gesetzt werden.
• Montieren Sie das Gerät nicht an einer Stelle, an der es nass werden kann. Zulässig sind eine Betriebstemperatur von -20 bis 40 °C, eine relative Luftfeuchtigkeit von 30 bis 70 % sowie eine Einsatzhöhe von höchstens 2000 m.
• Das Gateway Homee Cube Gen 5 meldet keine Änderungen vom Eingang SW. Bei SmartThings wird der Shelly Wave edge driver benötigt.

Anschlussklemmen

Häufige Fragen

Misst das Shelly Wave 1 Mini LR den Verbrauch?
Nein. Das Schwestermodell Shelly Wave 1PM Mini LR verfügt über eine Leistungsmessung.

Was bedeutet potentialfreier Kontakt?
Das Relais verbindet und trennt lediglich die Klemmen I und O. Die Spannung führen Sie dem geschalteten Stromkreis selbst zu. Sie darf daher von der Speisung des Geräts abweichen.

Kann ich einen Gleichstromkreis schalten?
Ja, bis 30 V, 5 A und 150 W. Es darf jedoch kein SELV- oder PELV-Stromkreis sein.

Brauche ich ein Z-Wave-Gateway?
Ja, für die Konfiguration des Moduls und für die Steuerung über Z-Wave. Den Ausgang schalten außerdem der Schalter an der Klemme SW und die Servicetaste S direkt am Gerät. Für die Long-Range-Topologie muss das Gateway diese unterstützen.

Wie wird das Modul in ein Long-Range-Netz eingebunden?
Mit einem Gateway, das SmartStart beherrscht, lesen Sie den QR-Code vom DSK-Aufkleber ein. Das Einbinden über die S-Taste funktioniert in dieser Topologie nicht.

Vergrößert das Modul die Reichweite des Netzes?
In der Mesh-Topologie ja, dort verhält es sich wie ein Repeater. In der Long-Range-Topologie nicht, dort kommuniziert jedes Gerät nur mit dem Gateway.

Bleibt der Schalter an der Wand nutzbar?
Ja. Er wird auf die Klemme SW geführt und schaltet den Ausgang um, unabhängig davon, ob es sich um einen klassischen Schalter oder einen Taster handelt.

Was geschieht nach einem Stromausfall?
Das Modul stellt den Zustand des Ausgangs gemäß Parameter 17 wieder her, ab Werk in den Zustand vor dem Ausfall. Der Anlauf dauert mindestens 15 Sekunden.

Shelly Wave 1 Mini LR oder Wave 1PM Mini LR?

Greifen Sie zum Shelly Wave 1 Mini LR, wenn Sie einen potentialfreien Kontakt für einen getrennten Stromkreis benötigen, typischerweise zum Anschluss an den Steuereingang eines Torantriebs, eines Schlosses oder einer Bewässerungsanlage. Für einen gewöhnlichen Netzverbraucher, dessen Leistungsaufnahme Sie sehen möchten, eignet sich eher das Modell Shelly Wave 1PM Mini LR.
