SHELLY Wave 1 Schaltmodul mit potentialfreiem Kontakt 16 A, Netz-Repeater, Z-Wave

Produktdetailbeschreibung

Shelly Wave 1 ist ein einkanaliger Schalter für die Installationsdose in Z-Wave-Netzen. Zugleich arbeitet er als Repeater und reicht das Signal an weitere Geräte im Netz weiter.

Ist das etwas für Sie?

• Ja, wenn Sie auf Z-Wave setzen und einen Kreis über einen potentialfreien Kontakt schalten wollen.
• Ja, wenn der geschaltete Kreis eine eigene, vom Modul getrennte Versorgung hat.
• Ja, wenn das Modul zugleich Ihr Netz verstärken soll. Es arbeitet als Z-Wave-Repeater.
• Ja, wenn eine Versorgung mit 110 bis 240 V AC, 24 bis 48 V DC oder 12 V DC zur Verfügung steht.
• Nein, wenn Sie auch den Verbrauch kennen möchten. Dieses Modell bietet keine Verbrauchsmessung.
• Nein, wenn Sie auf Wi-Fi setzen. Das Modul spricht Z-Wave und braucht ein Gateway.
• Nein, wenn Sie eine induktive Last schalten und kein RC-Glied ergänzen wollen.

Auf einen Blick

• ein Ausgang mit potentialfreiem Kontakt
• 16 A bei 240 V Wechselspannung, 10 A bei 30 V Gleichspannung
• drei Versorgungsvarianten: 110 bis 240 V AC, 24 bis 48 V DC und 12 V DC mit ±10 % Toleranz
• Eigenverbrauch unter 0,3 W
• arbeitet als Repeater im Z-Wave-Netz
• Band 868,4 MHz, Sendeleistung unter 25 mW
• Überhitzungsschutz
• Klemmen für Leiter von 0,5 bis 1,5 mm²
• Maße 37 x 42 x 16 mm und 26 g Gewicht

Funktionen

Das Modul schaltet einen Kreis, und sein Kontakt ist potentialfrei, er führt die Versorgungsspannung des Moduls also nicht in den geschalteten Stromkreis. Das passt überall dort, wo der geschaltete Kreis eine eigene Versorgung hat. Neben dem Schalten trägt es auch zum Netz bei: Es arbeitet als Z-Wave-Repeater, leitet also Verkehr zwischen weiteren Geräten weiter und vergrößert damit die Reichweite. Zusätzlich besitzt das Modul einen Überhitzungsschutz.

Steuerung und Kommunikation

In das Z-Wave-Netz kommt das Modul so. Entweder legen Sie den angeschlossenen Schalter dreimal binnen drei Sekunden um, oder Sie nutzen die S-Taste am Modul, oder Sie lassen das Gateway den QR-Code über SmartStart einlesen. Den Ablauf zeigt die Leuchtdiode: Blau blinkt während des Anlernens, Grün in Modus 1 nach erfolgreicher Aufnahme, und die Last am Ausgang schaltet dazu eine Sekunde ein, eine Sekunde aus, erneut eine Sekunde ein und eine Sekunde aus. Die Werkseinstellungen stellen Sie mit fünf Umlegungen des Schalters binnen drei Sekunden oder durch Halten der S-Taste wieder her. Der Weg über den Schalter gelingt nur in der ersten Minute nach dem Anlegen der Versorgung. Das Gerät arbeitet im Band 868,4 MHz mit einer Sendeleistung unter 25 mW.

Ausstattung

• Ein potentialfreier Ausgang mit eigenen Klemmen I und O
• Drei Arten der Versorgung, 110 bis 240 V Wechselspannung sowie 12 V oder 24 bis 48 V Gleichspannung
• Der Eingang SW für einen gewöhnlichen Schalter oder Taster
• Die Taste S am Gehäuse
• Der Prozessor Z-Wave S800 im Band 868,4 MHz mit einer Sendeleistung bis 25 mW
• Die Funktion eines Repeaters, das Modul verlängert die Reichweite für die übrigen Z-Wave-Geräte
• Ein Überhitzungsschutz, der sich nicht abschalten lässt
• Ein blaues Kunststoffgehäuse 37 x 42 x 16 mm mit 26 g Gewicht

Es bewältigt ohmsche und kapazitive Lasten, induktive mit einem ergänzten RC-Glied.

Montage und Anwendung

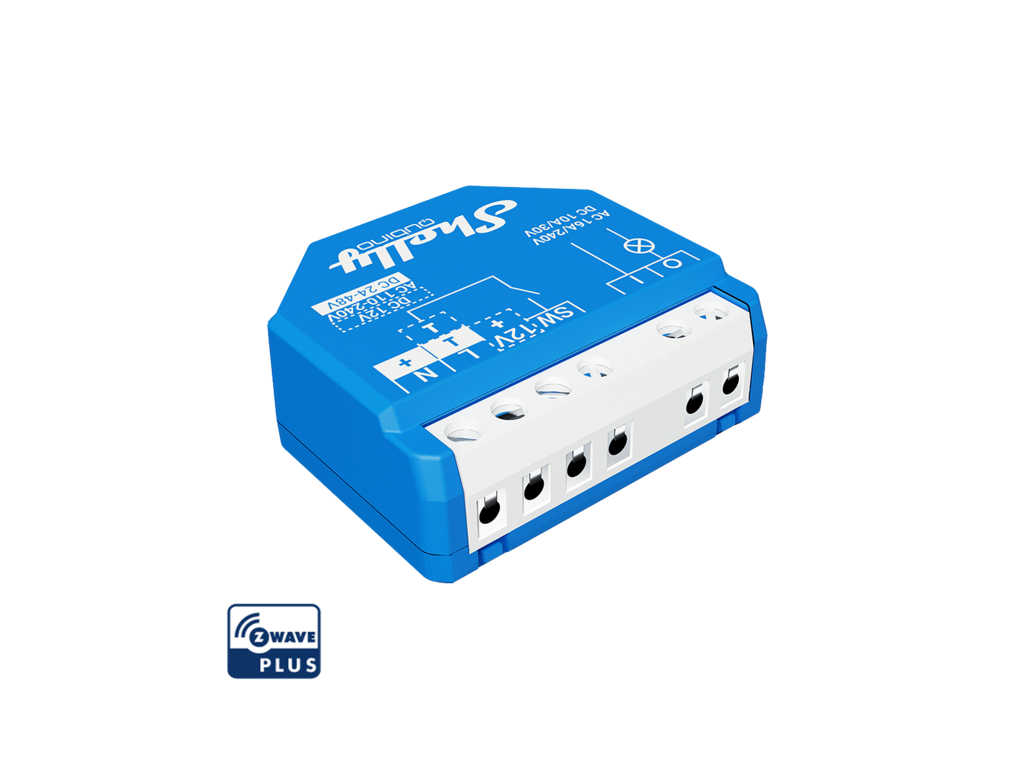

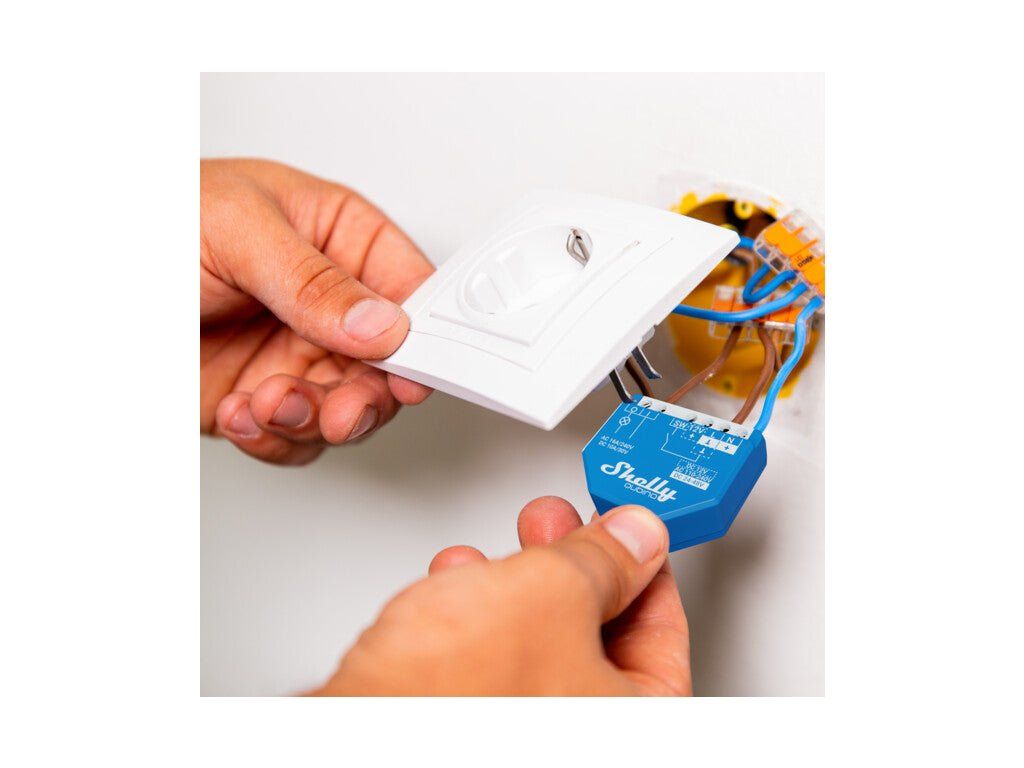

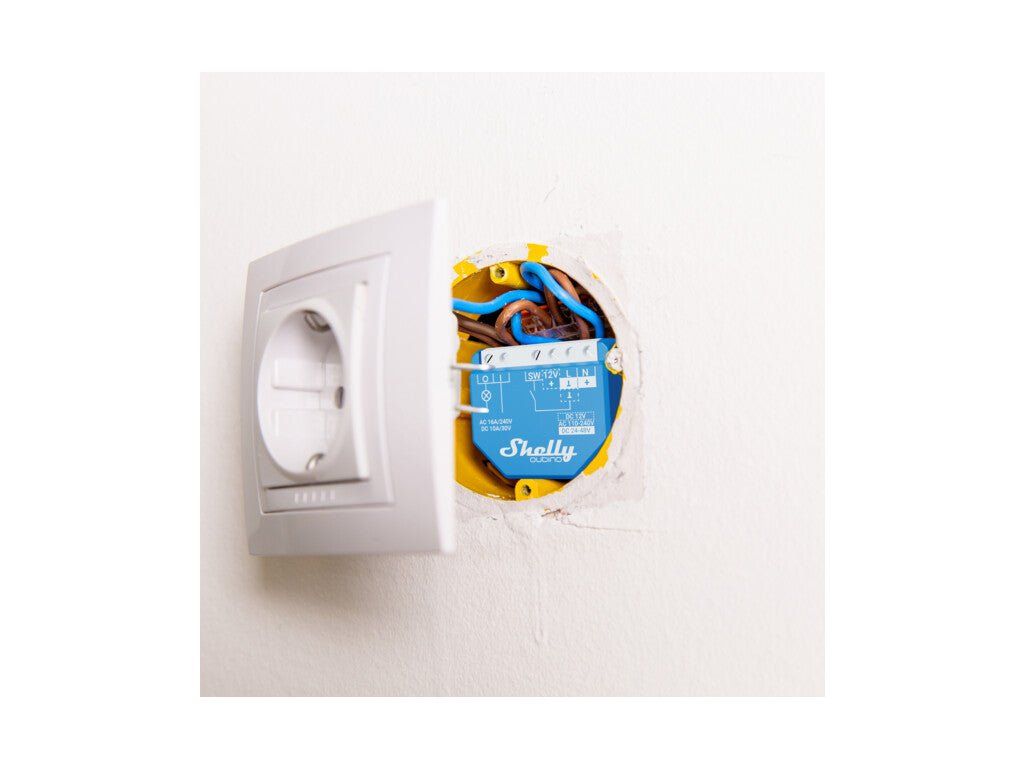

Das Modul passt in die Installationsdose hinter einen Schalter oder eine Steckdose und misst 37 x 42 x 16 mm bei 26 g. Die wichtigsten Klemmen sind diese:

• L für den Außenleiter und N für den Neutralleiter
• SW für den Schalter
• O für den geschalteten Kreis
• 12V+ und Ʇ für die Gleichspannungsversorgung

In die Schraubklemmen gehören Leiter von 0,5 bis 1,5 mm², das Anzugsmoment beträgt 0,4 Nm. Bei Lasten wie LED-Treibern, Transformatoren, Lüftern oder Staubsaugern gehört ein RC-Glied zur Last.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne dieses binden Sie das Modul nicht ins Netz ein.
• Eine Quelle für den geschalteten Stromkreis. Der Ausgang ist potentialfrei und führt keine Spannung in den Stromkreis.
• Einen Platz von mindestens 37 x 42 x 16 mm in der Unterputzdose oder hinter dem Bedienelement.
• Leiter mit einem Querschnitt von 0,5 bis 1,5 mm², auf 5 bis 6 mm abisoliert.
• Das Anziehen mit bis zu 0,4 Nm.
• Ein RC-Glied für induktive Lasten, also für Transformatoren, Ventilatoren, Kühlschränke und Klimageräte.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• Stromkreis mit eigener Versorgung, geschaltet über einen potentialfreien Kontakt
• Beleuchtung, die im Z-Wave-Netz smarte Bedienung bekommt
• Stelle im Haus mit schwachem Signal, an der ein Repeater hilft
• Installation mit 12 V oder 24 bis 48 V Gleichspannung
• Sanierung, bei der das Modul in einer vorhandenen Dose verschwindet

Wichtig vor dem Kauf

• Das Modul misst keinen Verbrauch.
• Es ist ein Z-Wave-Gerät, kein Wi-Fi-Gerät.
• Der Schaltstrom beträgt 16 A bei 240 V Wechselspannung, aber nur 10 A bei 30 V Gleichspannung.
• Die Klemmen nehmen Leiter von 0,5 bis 1,5 mm² auf.
• Bei LED-Treibern, Transformatoren, Lüftern und Staubsaugern planen Sie ein RC-Glied ein.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Das Modul gehört in trockene Innenräume.
• Die Ausführungen AU und Long Range sind eigene Modelle mit eigenen Kenndaten.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Kenndaten und Anwendung

Häufige Fragen

Misst es den Verbrauch?
Nein. Dieses Modell bietet keine Verbrauchsmessung.

Was bedeutet potentialfreier Kontakt?
Der Ausgang gibt die Versorgungsspannung des Moduls nicht an den geschalteten Kreis weiter.

Verstärkt es mein Z-Wave-Netz?
Ja, das Modul arbeitet auch als Repeater.

Kann ich es mit Gleichspannung versorgen?
Ja. Die Versorgung beträgt 110 bis 240 V AC, 24 bis 48 V DC oder 12 V DC ±10 %.

Wie lerne ich es an?
Entweder legen Sie den angeschlossenen Schalter dreimal binnen drei Sekunden um, oder Sie nutzen die S-Taste am Modul, oder Sie lassen das Gateway den QR-Code einlesen.
