SHELLY Wave 1PM Mini LR Schaltmodul 8 A mit Verbrauchsmessung, Z-Wave Long Range

Produktdetailbeschreibung

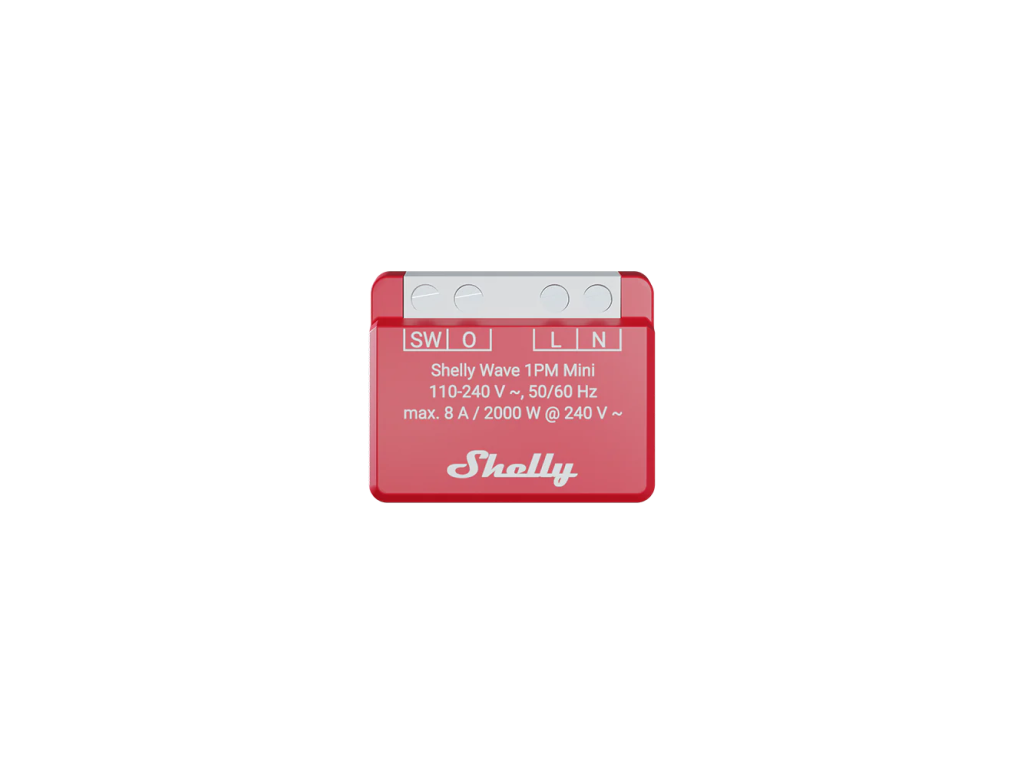

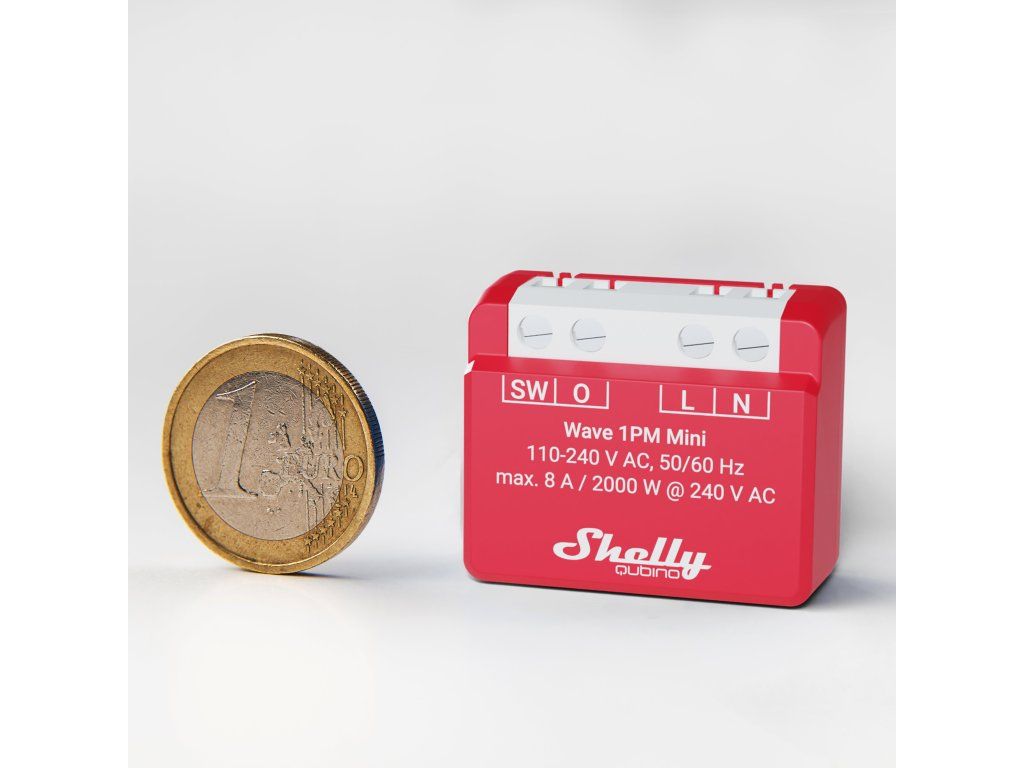

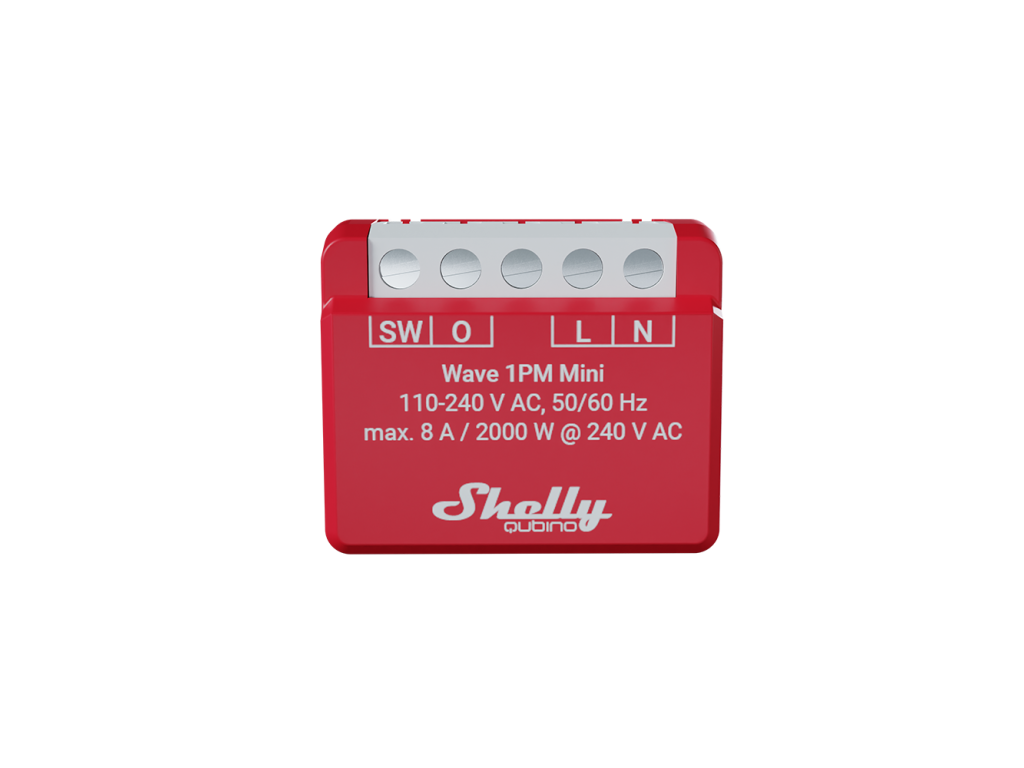

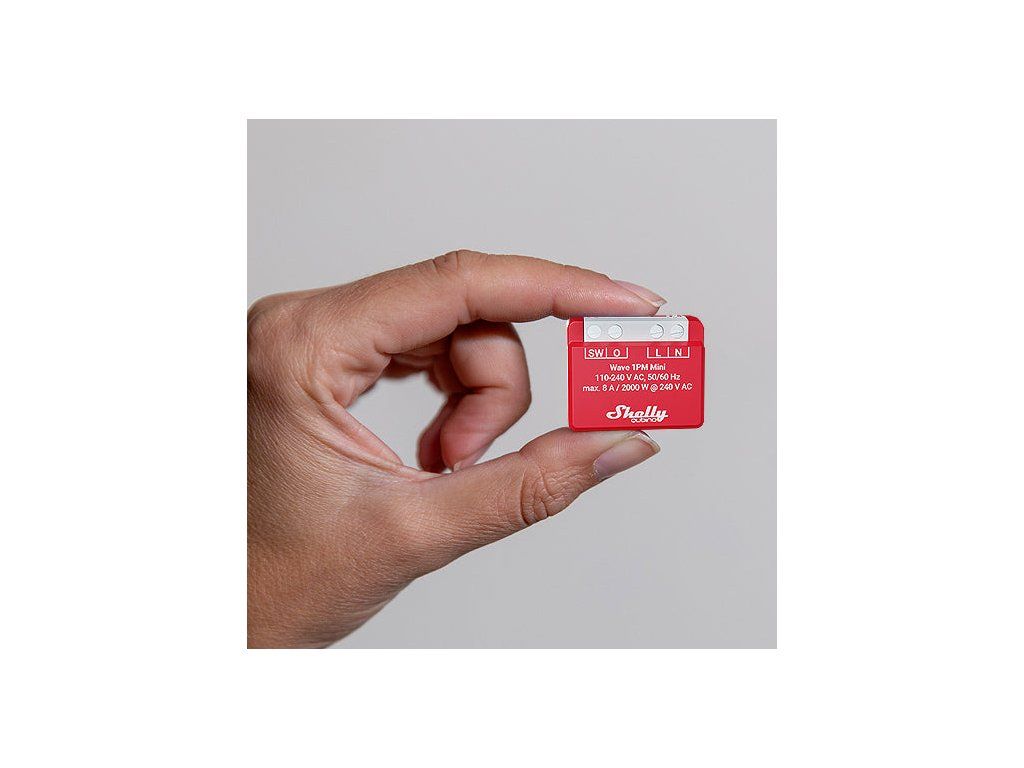

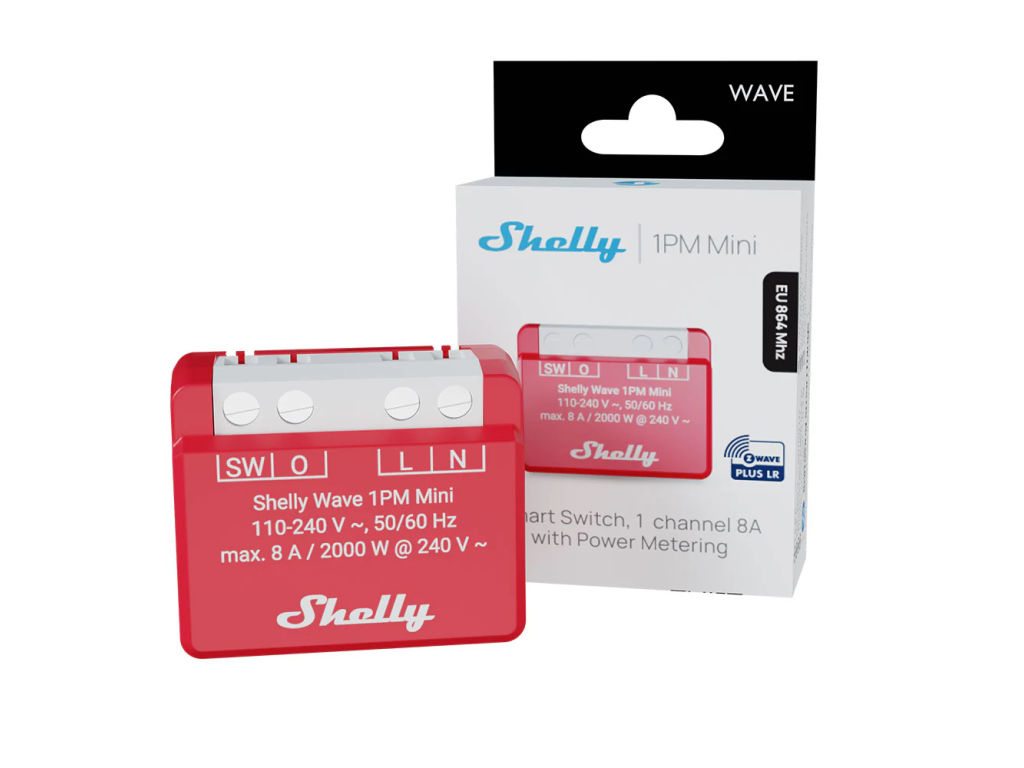

Shelly Wave 1PM Mini LR ist ein Schaltmodul im Format 29 x 35 x 16 mm, das in der Unterputzdose hinter dem Schalter verschwindet. Es schaltet einen Stromkreis bis 8 A und misst zugleich, wie viel das angeschlossene Gerät aufnimmt. Mit der Anlage kommuniziert es über Z-Wave, entweder im klassischen Mesh-Netz oder über Long Range, wo es direkt mit dem Gateway spricht. Bestellcode QTSW-0A1P8EU.

Ist das etwas für Sie?

Ja, wenn

• Sie einen Lichtstromkreis oder ein Gerät bis 8 A schalten und zugleich dessen Leistung in Watt und Verbrauch in kWh sehen möchten
• in der Dose Außenleiter und Neutralleiter vorhanden sind und wenig Platz bleibt, das Modul wiegt 18 g
• Ihr Gateway mit Z-Wave Long Range umgehen kann und Sie das Modul direkt auf 864 MHz anbinden möchten
• Sie den vorhandenen Wandschalter behalten möchten, das Modul arbeitet mit Schalter und mit Taster
• Sie eine Messung ohne separates Messgerät suchen, Watt und Kilowattstunden meldet das Modul selbst

Nein, greifen Sie zu einem anderen Modell, wenn

• Sie mehr als 8 A schalten müssen, für 16 A steht Shelly Wave 1PM LR bereit
• Sie eine Gleichstromlast schalten möchten, den Bereich 30 V und 10 A Gleichstrom bietet ebenfalls Shelly Wave 1PM LR
• Sie Rollladen, Jalousie oder Markise steuern, den bidirektionalen Motor übernimmt Shelly Wave Shutter LR
• Sie damit rechnen, dass das Modul im Long-Range-Netz das Signal an Nachbargeräte weiterreicht, als Repeater arbeitet es nur im Mesh-Netz
• Ihr Gateway Long Range nicht beherrscht, dann binden Sie das Modul im Mesh-Netz auf 868,4 MHz ein

Auf einen Blick

• 1 Relaisausgang mit Leistungsmessung an der Schraubklemme
• max. 8 A und 2000 W bei 240 V
• Eingangsspannung 110 bis 240 V, 50/60 Hz, Eigenbedarf unter 0,3 W
• Abmessungen 29 x 35 x 16 mm, Gewicht 18 g
• Long Range auf 864 MHz mit bis zu 80 m in Innenräumen und 1000 m im Freien
• Mesh-Netz auf 868,4 MHz mit bis zu 40 m in Innenräumen
• Prozessor Z-Wave S800 und Sicherheit bis S2 Authenticated
• dauerhaft aktiver Schutz vor Überhitzung, Überstrom und Überspannung
• Klemmen für Leiter von 0,2 bis 2,5 mm², eindrähtig und feindrähtig mit Aderendhülse

Funktionen

Das Modul schaltet die Last an der Klemme O und misst deren Leistung in Watt. An das Gateway meldet es sie nach zwei Regeln zugleich. Parameter 36 legt fest, um wie viel Prozent sich die Leistung ändern muss, ab Werk um 50 %, und Parameter 39 wacht über den kürzesten Abstand zwischen zwei Meldungen, ab Werk 30 s. Den Verbrauch in kWh errechnet das Modul aus der gemessenen Leistung über die Zeit und meldet ihn bei jedem Zuwachs um 0,1 kWh. Die gemessene Energie legt es in dem Moment im Speicher ab, in dem es den Ausfall der Versorgung erkennt, ein Stromausfall löscht sie also nicht. Zurücksetzen lässt sie sich über den Werksreset oder einen Befehl vom Gateway, mit der S-Taste hingegen nicht, und eine Firmware-Aktualisierung über OTA verändert den gespeicherten Wert nicht. Der Ausgang kann sich nach einer eingestellten Zeit selbst einschalten und ausschalten, die Parameter 19 und 20 arbeiten je nach Parameter 25 in Sekunden oder in Millisekunden. Parameter 23 wechselt das Kontaktverhalten zwischen NO und NC, wodurch der Ausgang im ausgeschalteten Zustand unter Spannung stehen kann und im eingeschalteten nicht. Ab Werk gilt NO.

Steuerung und Kommunikation

An die Klemme SW wird ein Schalter oder ein Taster angeschlossen. Der Werkswert von Parameter 1 rechnet mit einem Kippschalter, jedes Umlegen kehrt den Ausgangszustand um. Mit dem Wert 0 wird der Eingang zum Taster, mit dem Wert 1 zum Schalter mit Zustandslogik, bei dem geschlossener Kontakt eingeschaltet bedeutet. Beim Taster gilt, dass zwei Betätigungen schneller als 500 ms als Doppeldruck gewertet werden und einen Befehl an die Assoziationsgruppen 2 und 3 senden. In jede Gruppe passen höchstens 9 Knoten, die Zahl ist fest vorgegeben, und wegen Verzögerungen im Netz empfiehlt es sich, bei fünf zu bleiben. Gruppe 1 Lifeline meldet dem Gateway den LED-Status, den Wechsel des Ausgangszustands, die Warnungen vor Überhitzung, Überstrom und Überspannung sowie die Messwerte. Die Gruppen 2 und 3 arbeiten nur im Mesh-Netz, im Long-Range-Betrieb bleibt allein Gruppe 1 Lifeline. Die Meldung von On und Off, vom Zustand des Eingangs SW sowie von Watt und Kilowattstunden ist für Home Assistant, Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo und Cozify geprüft. SmartThings benötigt dafür den Treiber Shelly Wave edge driver. Homee Cube Gen 5 kann den Ausgang aus der App ein- und ausschalten, die Meldung des Eingangs SW sowie von Watt und Kilowattstunden funktioniert dort nicht.

Montage und Anwendung

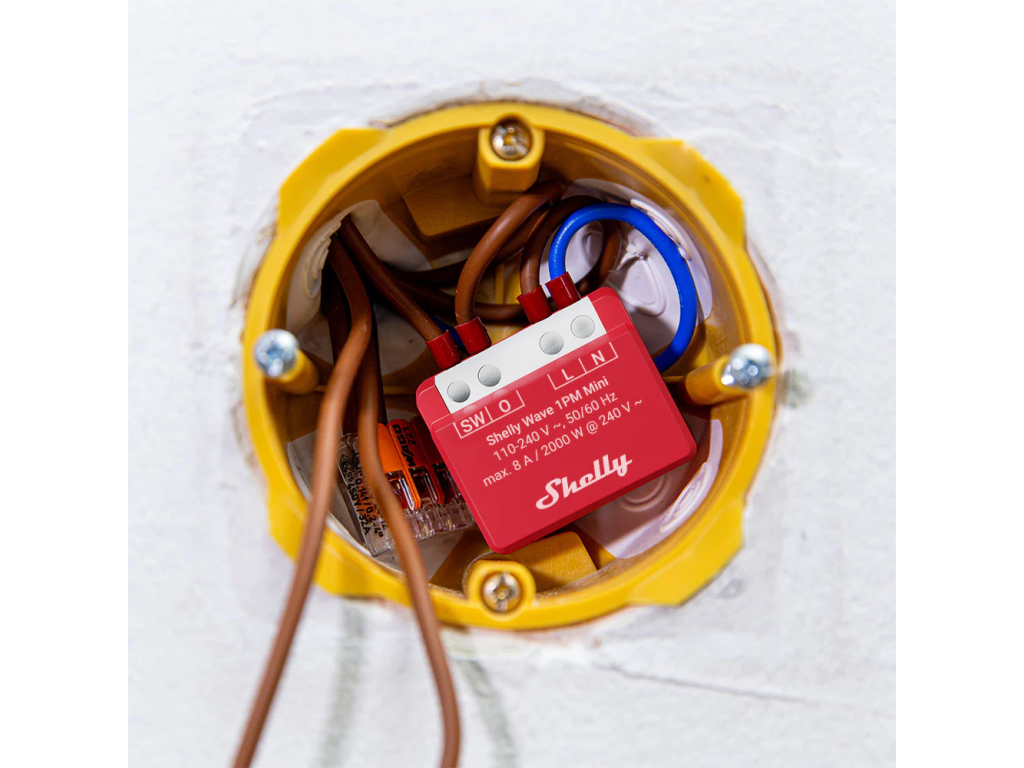

Eingebaut wird das Modul in eine Unterputzdose in der Wand. Die Versorgung geht auf die Klemmen N und L, die Last liegt zwischen der Klemme O und dem Neutralleiter, der Schalter zwischen der Klemme SW und der Klemme L. Die Schraubklemmen fassen Querschnitte von 0,2 bis 2,5 mm², abisoliert wird auf 6 bis 7 mm, das Anzugsmoment beträgt 0,4 Nm. Den Netzanschluss muss eine Elektrofachkraft ausführen, und vor jedem Eingriff in die Verdrahtung muss sichergestellt sein, dass an den Klemmen keine Spannung anliegt. Der Laststromkreis muss über einen Leitungsschutzschalter nach EN 60898-1 abgesichert sein, mit Auslösecharakteristik B oder C, einem Bemessungsstrom von höchstens 10 A, einem Schaltvermögen ab 6 kA und der Energiebegrenzungsklasse 3. Die Leitungen sollen eine Isolierung mit erhöhter Wärmebeständigkeit von mindestens PVC T105 °C haben. Die Antenne darf nicht gekürzt und nicht anderweitig verändert werden und soll von Metallteilen möglichst weit entfernt liegen. Die Betriebstemperatur reicht von -20 bis 40 °C, die relative Luftfeuchte von 30 bis 70 % und die Höhe bis 2000 m.

Was Sie noch brauchen

• Ein Z-Wave-Gateway mit Unterstützung für Long Range. Ohne dieses lässt sich das Modul nicht einrichten und die Long-Range-Topologie bleibt ungenutzt.
• Ein Telefon mit einem Leser für QR-Codes. Im Long-Range-Betrieb ist SmartStart der einzige Weg, das Modul ins Netz zu bringen.
• Die Karte mit dem DSK-Code. Sie liegt bei, ein zweites Etikett sitzt an der Seite des Moduls. Ohne den PIN-Code gelingt das Hinzufügen mit der Sicherheitsstufe S2 nicht.
• Einen Leitungsschutzschalter 10 A mit der Charakteristik B oder C, einem Kurzschlussausschaltvermögen ab 6 kA und in der Energiebegrenzungsklasse 3.
• Eine Unterputzdose mit freiem Raum für ein Modul im Maß 29 x 35 x 16 mm.
• Leiter mit einem Querschnitt von 0,2 bis 2,5 mm², auf 6 bis 7 mm abisoliert. Aderendhülsen für feindrähtige Leiter sind geeignet.
• Ein RC-Glied für induktive Lasten, also für Motoren, Ventilatoren und Staubsauger.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• Lichtstromkreise, in denen sich ein defektes Leuchtmittel am fehlenden Verbrauch zeigt
• Haushalte, in denen Sie wissen möchten, welche Räume beim Licht am meisten verbrauchen
• Deckenventilator oder Infrarotstrahler, wo sich Zeitplan und Blick auf den Verbrauch lohnen
• Geräte, deren Betrieb in Stunden mit geringerer Netzbelastung gelegt wird
• Büros und Gewerberäume, in denen gemeinsam genutzte Technik nach Feierabend abgeschaltet wird
• Lichtzonen mit Auswertung des Verbrauchs je Gruppe sowie vorbeugende Wartung anhand eines auffälligen Verbrauchsverlaufs
• Bewässerungs- und Umwälzpumpen oder Stromkreise aus Wechselrichter und Batterie

Wichtig vor dem Kauf

• Die Topologie wird einmal gewählt, beim Einbinden in das Netz. Mesh und Long Range laufen nicht gleichzeitig, ein Wechsel bedeutet, das Modul aus dem Netz zu entfernen und neu einzubinden.
• Im Long-Range-Betrieb erfolgt das Einbinden ausschließlich über den SmartStart-QR-Code. Das Einbinden mit der S-Taste und über dreimaliges Umlegen des Schalters ist allein für das Mesh-Netz vorgesehen.
• Das Gateway muss Long Range unterstützen. Beherrscht es dies nicht, binden Sie das Modul im Mesh-Netz auf 868,4 MHz ein.
• Der PIN-Code, also die ersten fünf unterstrichenen Ziffern des DSK-Schlüssels, steht seitlich am Modulgehäuse und auf der Karte in der Verpackung. Für das Einbinden mit S2 wird er benötigt, bewahren Sie die Karte deshalb auf.
• Die Assoziationsgruppen 2 und 3 arbeiten nur im Mesh-Netz. Im Long-Range-Betrieb bleibt Gruppe 1 Lifeline, mit der das Modul dem Gateway Zustand und Messwerte meldet.
• Als Repeater dient das Modul allein im Mesh-Netz. Im Long-Range-Betrieb spricht es direkt mit dem Gateway.
• Es gelten beide Grenzen zugleich, der Strom von 8 A und die Leistung von 2000 W bei 240 V. Maßgeblich ist die, welche die Last zuerst erreicht.
• Ohmsche und kapazitive Lasten schaltet das Modul unmittelbar. Bei induktiven Verbrauchern wie Motoren, Ventilatoren und Staubsaugern wird ein RC-Glied mit 0,1 µF, 100 Ω, 1/2 W und 600 V parallel zum Verbraucher geschaltet.
• Der Überstromschutz schaltet den Ausgang ab, sobald der Strom 8 A um 10 % länger als 5 s überschreitet. Ebenso reagieren eine Temperatur über 80 °C und, bei einer Netzspannung von 230 V, eine Spannung über 278 V. Die Schutzfunktionen sind dauerhaft aktiv und lassen sich nicht abschalten.
• Der Platz des Moduls ist die Unterputzdose, feucht werden darf es nicht.
• An die Klemmen der Ein- und Ausgänge dürfen keine SELV- oder PELV-Stromkreise angeschlossen werden.
• Ein Meldeabstand unter 30 s in Parameter 39 kann das Z-Wave-Netz überlasten und die Reaktion aller Geräte verlangsamen.
• Das Modul wird über ein Z-Wave-Gateway gesteuert, dieses ist für die Fernsteuerung und für das Einstellen der Parameter erforderlich.

Anschlussklemmen

Häufige Fragen

Kann ich das Modul im Long-Range-Betrieb mit der S-Taste einbinden?
Nein. Im Long-Range-Betrieb dient dem Einbinden allein SmartStart, also das Einlesen des QR-Codes durch das Gateway. Das Entfernen aus dem Netz mit der S-Taste gelingt dagegen in beiden Betriebsarten.

Kann ich später von Mesh auf Long Range wechseln?
Die Topologie wird beim Einbinden in das Netz gewählt. Ein Wechsel bedeutet, das Modul zu entfernen und in der zweiten Betriebsart neu einzubinden.

Verträgt das Modul dauerhaft 2000 W?
Das Modul ist für 2000 W bei 240 V ausgelegt, zugleich darf der Strom von 8 A nicht überschritten werden. Der Überstromschutz schaltet ab, sobald der Strom 8 A um 10 % länger als 5 s überschreitet.

Wie setze ich die gemessenen Kilowattstunden zurück?
Über den Werksreset oder einen Befehl vom Gateway. Mit der S-Taste gelingt dies nicht, und eine Firmware-Aktualisierung über OTA verändert den Wert nicht.

Was macht das Modul nach einem Stromausfall?
Es läuft binnen einer Sekunde wieder an und führt den Ausgang in den Zustand nach Parameter 17 zurück, ab Werk in den zuletzt bekannten. Das gilt nicht, wenn Parameter 1 auf den Wert 1, also auf den Schalter mit Zustandslogik, gesetzt ist.

Arbeitet das Modul mit einem gewöhnlichen Wandschalter?
Ja, der Werkswert von Parameter 1 rechnet mit einem Kippschalter. Ein Taster wird mit dem Wert 0 eingestellt.

Sehe ich den Verbrauch in Home Assistant?
Ja. Die Meldung des Zustands sowie von Watt und Kilowattstunden ist auch für Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo und Cozify geprüft, SmartThings benötigt dafür den Treiber Shelly Wave edge driver.

Wie setze ich das Modul auf Werkseinstellungen zurück?
Mit der S-Taste jederzeit. Halten Sie sie gedrückt, bis die LED blau leuchtet, wechseln Sie mit kurzen Betätigungen zu Rot und halten Sie erneut. Über den Schalter gelingt der Reset nur innerhalb einer Minute nach dem Anlegen der Versorgung, durch fünfmaliges Umlegen innerhalb von drei Sekunden.

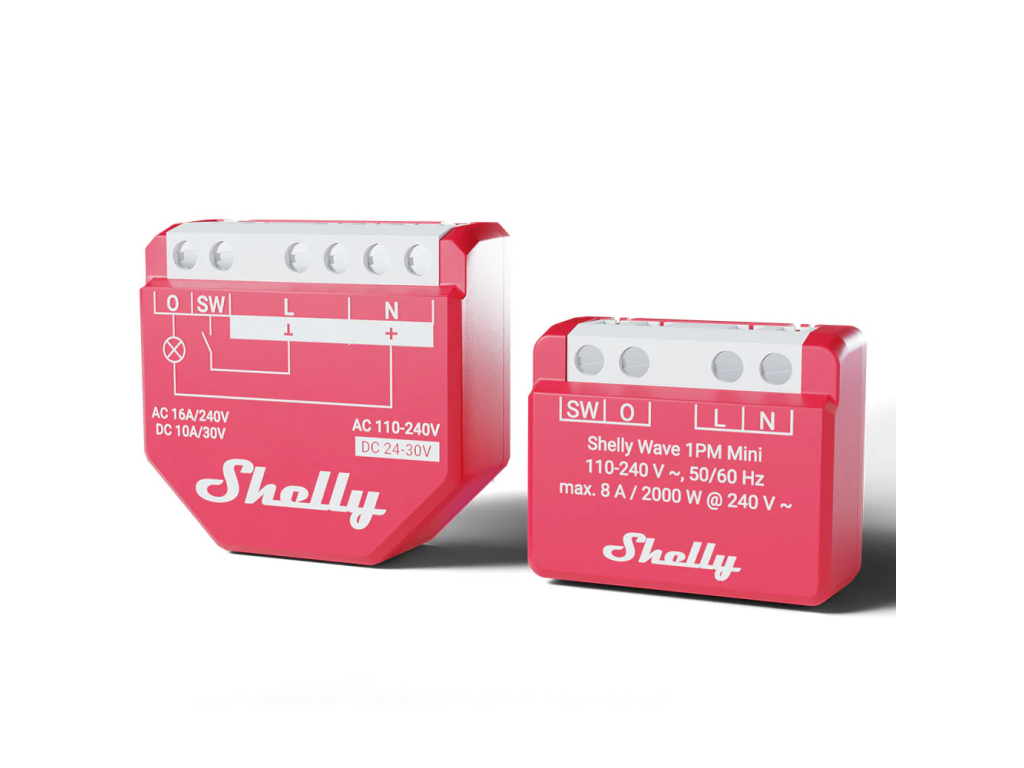

Shelly Wave 1PM Mini LR oder Shelly Wave 1PM LR?

Wave 1PM Mini LR wählen Sie, wenn in der Dose wenig Platz bleibt und der Stromkreis 8 A nicht überschreitet. Wave 1PM LR wählen Sie, wenn Sie 16 A benötigen oder einen Gleichstromkreis mit 30 V und 10 A schalten.
