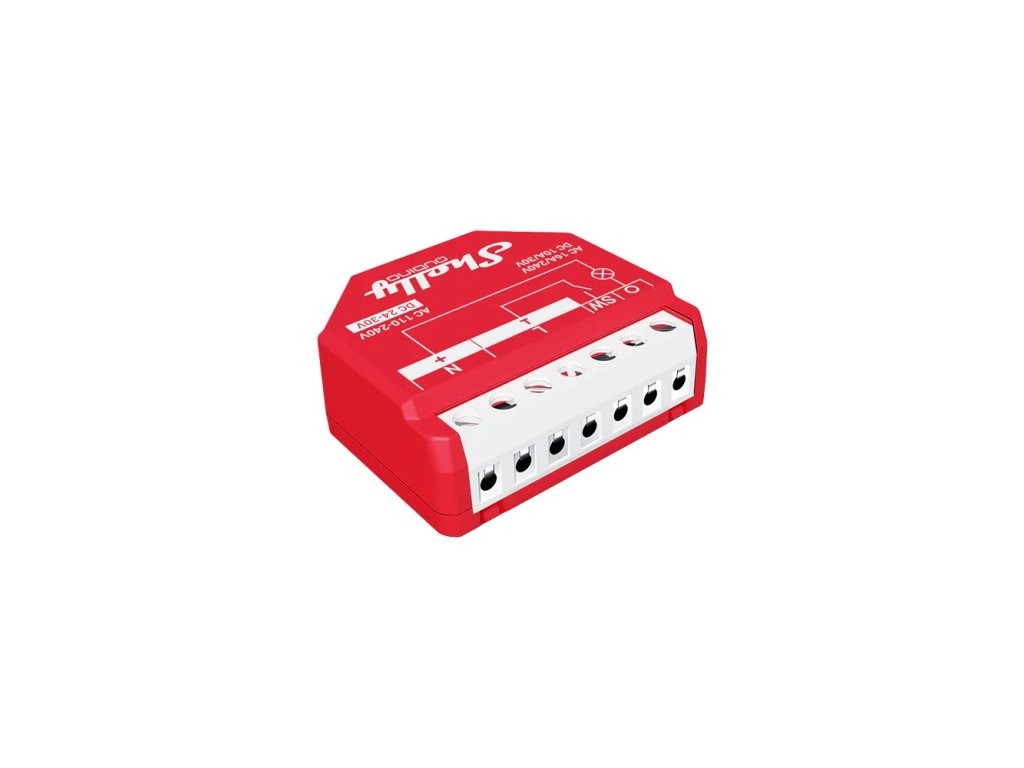

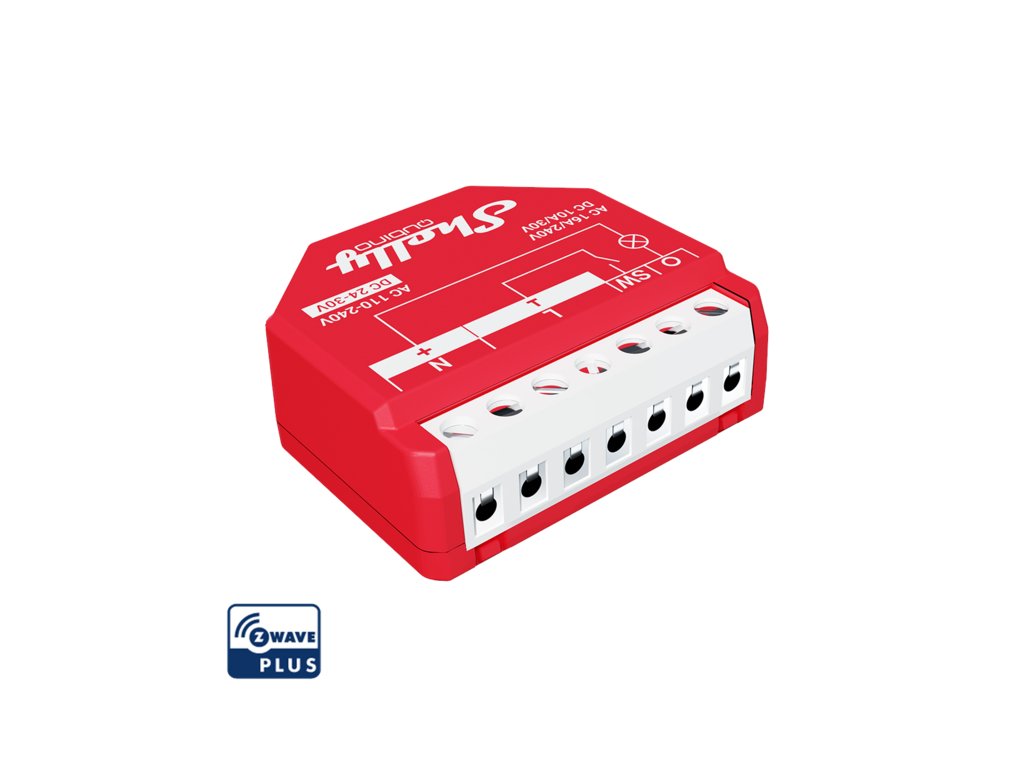

SHELLY Wave 1PM Schaltmodul mit Verbrauchsmessung, 1-Kanal, Z-Wave

Produktdetailbeschreibung

Ein Kreis, Verbrauchsmessung und ein Z-Wave-Netz. Der Shelly Wave 1PM passt in die Unterputzdose, schaltet bis 16 A und misst dabei, was der Kreis zieht. Versorgt wird er aus dem Netz oder mit 24 bis 30 V DC.

Ist das etwas für Sie?

• Ja, wenn Sie ein Z-Wave-Gateway haben und einen Kreis mit Messung schalten wollen.
• Ja, wenn Sie ein Modul brauchen, das als Repeater das Z-Wave-Netz stärkt.
• Nein, wenn Sie kein Z-Wave-Gateway haben. Ohne Gateway hat das Modul keinen Gesprächspartner.
• Nein, wenn Sie zwei Kreise brauchen. Dafür gibt es den Wave 2PM.

Auf einen Blick

• ein Relaisausgang mit Verbrauchsmessung
• maximaler Schaltstrom 16 A bei 240 V AC
• Gleichspannung bis 30 V und 10 A
• Versorgung 110 bis 240 V AC oder 24 bis 30 V DC
• Eigenaufnahme unter 0,3 W
• Schutz gegen Überhitzung und Überstrom, beide dauerhaft aktiv
• Repeater im Z-Wave-Netz, Band 868,4 MHz
• Maße 37 x 42 x 16 mm mit Toleranz 0,5 mm, Gewicht 27 g

Funktionen

Er schaltet einen Verbraucher, etwa eine Leuchte, einen Deckenventilator oder einen Infrarotstrahler, und misst dessen Aufnahme in Watt. Der Überstromschutz schaltet das Relais ab, wenn der Strom 16 A um zehn Prozent für länger als fünf Sekunden überschreitet, und meldet das an das Gateway. Der Überhitzungsschutz arbeitet genauso. Beide sind dauerhaft aktiv und lassen sich nicht abschalten. Den Alarm löschen ein Aus- und Einschalten der Versorgung, ein kurzer Druck auf die S-Taste oder das Betätigen des angeschlossenen Schalters.

Steuerung und Kommunikation

Die Kommunikation läuft über Z-Wave auf 868,4 MHz mit einer Reichweite bis 40 m im Gebäude. Das Modul arbeitet als Repeater und stärkt das Netz, statt es zu belasten.

• Sicherheitsstufen Unsecure, S0, S2 Unauthenticated und S2 Authenticated
• Einbindung über SmartStart durch Scannen des QR-Codes am Modul
• nach dem Einschalten in Netznähe bindet sich das Modul binnen zehn Minuten selbst ein
• die S-Taste dient zum Einbinden, Entfernen und für den Werksreset
• der SW-Eingang arbeitet mit einem Schalter, so die Voreinstellung, und mit einem Taster
• maximale Sendeleistung unter 25 mW, Prozessor Z-Wave S800

Ausstattung

• Ein geschalteter Ausgang mit Verbrauchsmessung an einer Schraubklemme
• Zwei Arten der Versorgung, 110 bis 240 V Wechselspannung oder 24 bis 30 V Gleichspannung
• Der Eingang SW für einen Schalter oder Taster
• Die Taste S am Gehäuse
• Schutz gegen Überhitzung und gegen Überlast
• Der Prozessor Z-Wave S800 im Band 868,4 MHz mit einer Sendeleistung bis 25 mW
• Die Funktion eines Repeaters im Netz
• Ein rotes Kunststoffgehäuse 37 x 42 x 16 mm mit 27 g Gewicht

Es bewältigt ohmsche und kapazitive Lasten, induktive mit einem ergänzten RC-Glied.

Montage und Anwendung

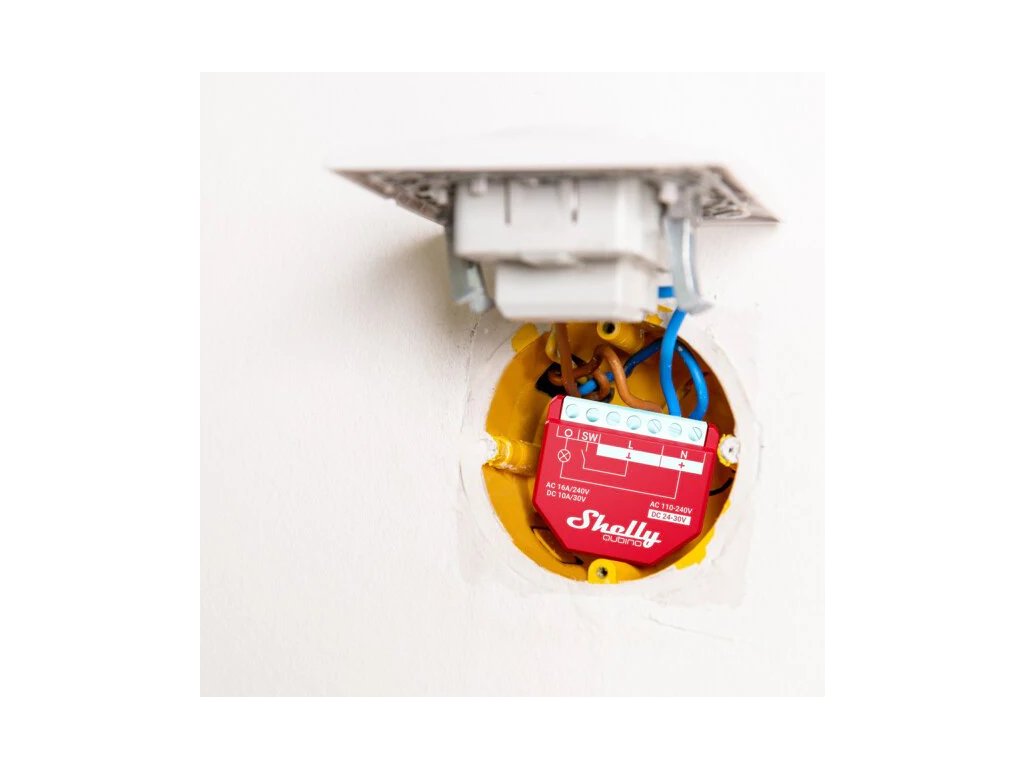

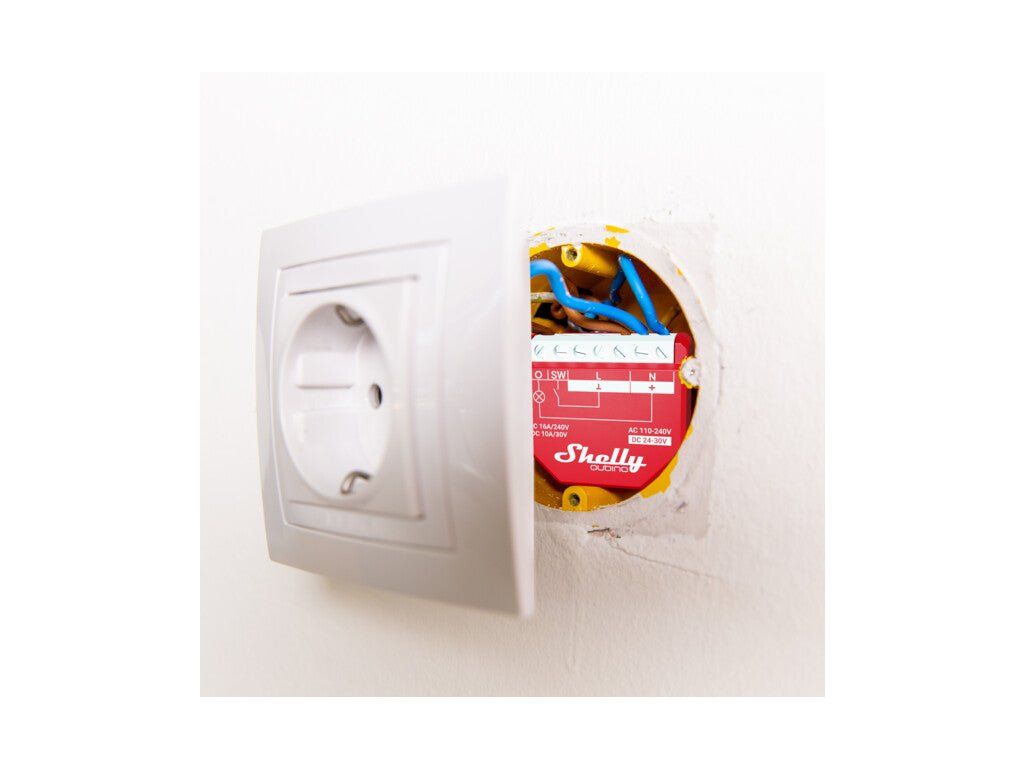

Das Modul wird in die Unterputzdose eingebaut. Der Anschluss gehört in die Hand einer Elektrofachkraft.

• fünf Versorgungsklemmen, zwei N und drei L
• ein Eingang für Schalter oder Taster
• Leiterquerschnitt 0,5 bis 1,5 mm²
• Abisolierlänge 5 bis 6 mm, Anzugsmoment höchstens 0,4 Nm
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH
• maximale Einsatzhöhe 2000 m

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne dieses lässt sich das Modul nicht einrichten.
• Einen Neutralleiter in der Dose, wenn Sie das Modul mit Wechselspannung versorgen.
• Einen Platz von mindestens 37 x 42 x 16 mm in der Unterputzdose.
• Leiter mit einem Querschnitt von 0,5 bis 1,5 mm², auf 5 bis 6 mm abisoliert.
• Das Anziehen mit bis zu 0,4 Nm.
• Ein RC-Glied für induktive Lasten, also für LED-Treiber, Transformatoren, Ventilatoren, Kühlschränke und Klimageräte.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• Lichtkreis, dessen Verbrauch Sie kennen wollen
• Deckenventilator oder Infrarotstrahler
• Nachrüstung einer Anlage, bei der der vorhandene Schalter bleibt
• Schalten von Gleichstromlasten bis 30 V und 10 A
• Stärkung des Z-Wave-Netzes in einem entfernteren Hausteil
• Installation ohne Cloud, bei der alles über das Gateway läuft

Wichtig vor dem Kauf

• Das Modul braucht ein Z-Wave-Gateway. Eigenständig kommuniziert es nicht.
• Das Maximum liegt bei 16 A und 240 V AC, bei Gleichspannung 10 A und 30 V.
• Induktive Lasten dürfen Sie nur mit RC-Glied anschließen. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Der Leiterquerschnitt beträgt 0,5 bis 1,5 mm², weniger als bei den Gen4-Modulen.
• Überhitzungs- und Überstromschutz lassen sich nicht abschalten.
• Die Farbe ist Rot. Der Wave 1PM Mini ist ein anderes, kleineres Modell mit eigenen Daten.

Anschlussklemmen

Kenndaten und Anwendung

Häufige Fragen

Wie viel verträgt er?
Sechzehn Ampere bei 240 V AC. Bei Gleichspannung zehn Ampere bei 30 V.

Brauche ich ein Gateway?
Ja. Es ist ein Z-Wave-Gerät, ohne Gateway hat es keinen Gesprächspartner.

Stärkt es mein Netz?
Ja, das Modul arbeitet als Z-Wave-Repeater.

Wie binde ich es ein?
Am einfachsten über SmartStart durch Scannen des QR-Codes am Modul. Nach dem Einschalten in Netznähe bindet es sich binnen zehn Minuten selbst ein.

Lässt es sich mit Gleichspannung versorgen?
Ja, mit 24 bis 30 V DC.
