SHELLY Wave 2PM Schaltmodul mit Verbrauchsmessung zwei Kanäle 10 A je Kanal, Netz-Repeater, Z-Wave

Produktdetailbeschreibung

Zwei Leuchten, zwei Steckdosen oder Licht und Deckenventilator getrennt geschaltet, dazu der Überblick, wie viel jeder Verbraucher zieht. Das Shelly Wave 2PM ist ein Unterputzmodul für den Einsatz in Z-Wave-Netzen. Es schaltet zwei unabhängige Stromkreise, misst deren Verbrauch getrennt und gesamt und findet hinter einer Steckdose oder einem Schalter Platz.

Ist das etwas für Sie?

Ja, dieses Modul passt zu Ihnen, wenn

• Sie mit einem Gerät zwei getrennte Stromkreise schalten und bei beiden die Leistung sehen möchten
• Sie Ihr Smart Home auf Z-Wave aufbauen und ein Gateway besitzen, über das Sie das Modul einbinden
• hinter Schalter oder Steckdose wenig Platz ist und Sie ein kompaktes Gehäuse suchen

Nein, entscheiden Sie sich für ein anderes Modell, wenn

• ein Stromkreis mehr als 10 A ziehen soll, dann passt das einkanalige Shelly Wave 1PM mit 16 A an einem einzigen Ausgang
• Sie in den Verteiler auf die DIN-Schiene montieren, dorthin gehört das Shelly Wave Pro 2PM mit 16 A je Kanal und insgesamt 25 A
• Sie einen potentialfreien Kontakt benötigen, die Ausgänge O1 und O2 schalten hier die an den Klemmen L anliegende Phase, einen potentialfreien Kontakt bietet das Shelly Wave 1

Auf einen Blick

• zwei Relaisausgänge, bei beiden wird die bezogene Leistung gemessen
• 10 A je Kanal, 16 A insgesamt und 18 A insgesamt in der Spitze, bei 240 V Wechselspannung
• 10 A bei 30 V Gleichspannung
• Wechselspannung 110 bis 240 V AC, wahlweise Gleichspannung 24 V DC mit einer Toleranz von ±10 %
• Eingänge SW1 und SW2, an jeden kommt ein Schalter oder ein Taster
• eigene Leistungsaufnahme unter 0,3 W
• Schutz gegen Überhitzung, gegen Überstrom und gegen Überspannung
• gibt im Z-Wave-Netz das Funksignal an die übrigen Geräte weiter
• Reichweite in Innenräumen bis 40 m, je nach den Gegebenheiten vor Ort

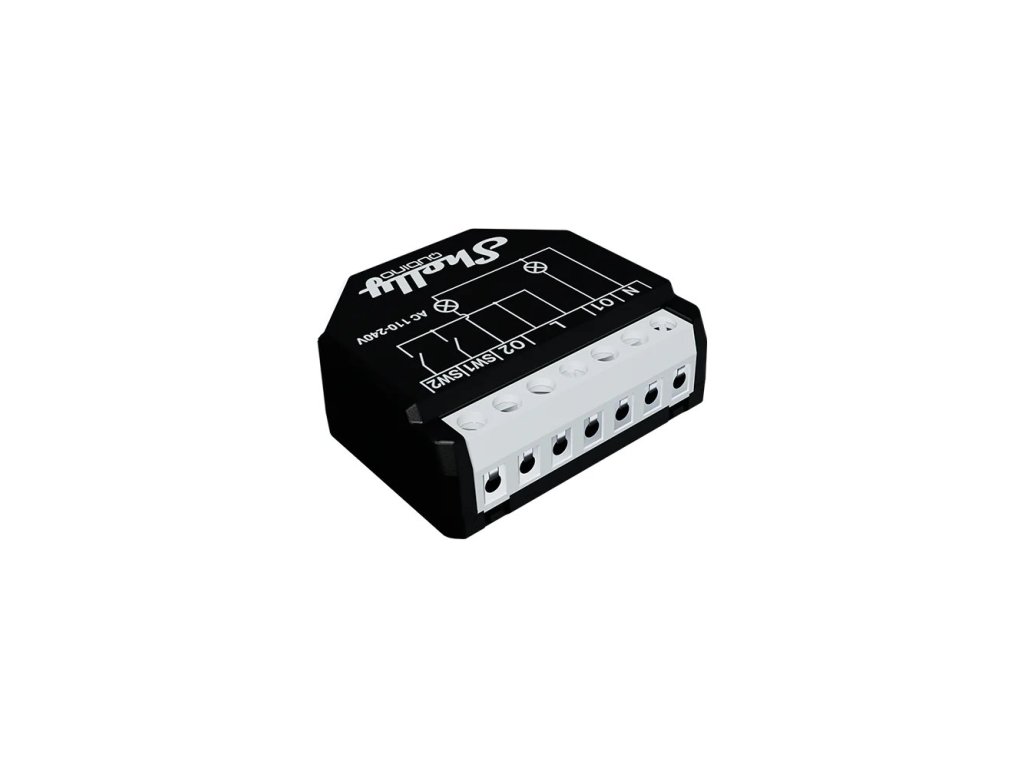

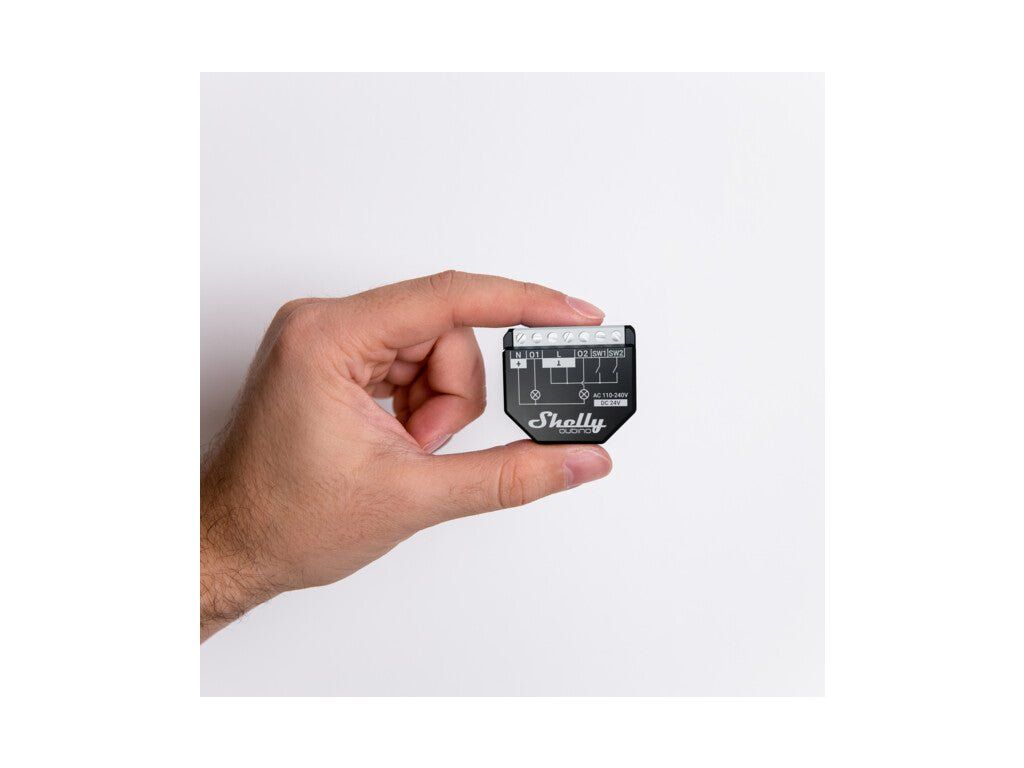

• schwarzes Kunststoffgehäuse, 29 g, Maße 37 x 42 x 16 mm
• Frequenzband 868,4 MHz bei einer Sendeleistung unter 25 mW, Z-Wave-S800-Chip

Funktionen

Es schaltet zwei getrennte Lasten ein und aus und erfasst bei jeder die bezogene Leistung. Den Verbrauch meldet es je Ausgang und zusätzlich für beide zusammen, so lassen sich die beiden Stromkreise miteinander vergleichen. Die Messung arbeitet bei Wechselstromversorgung. Für jeden Ausgang lässt sich ein Timer für automatisches Aus- und Einschalten hinterlegen, im Bereich von einer Sekunde bis 32535 Sekunden, wahlweise in Millisekunden. Das Relaisverhalten wird zwischen Öffner und Schließer umgestellt, damit beherrscht das Modul auch Stromkreise, die im Ruhezustand geschlossen sein sollen. Nach einem Stromausfall merkt sich das Modul in der Werkseinstellung den Schaltzustand beider Ausgänge und stellt ihn wieder her. Die Verbrauchsmeldung wird über eine Schwelle in Prozent und über die kürzeste Zeit zwischen zwei Meldungen abgestimmt, die Vorgabewerte lauten 50 % und 30 s. Die Reaktion auf Alarme von Wasser-, Rauch-, Hitze- oder Kohlenmonoxidmeldern stellen vier eigene Parameter ein. Werkseitig ist die Funktion abgeschaltet, das Relais lässt sich wahlweise öffnen oder schließen.

Steuerung und Kommunikation

Die Kommunikation läuft über Z-Wave auf 868,4 MHz, gesteuert wird das Modul von einem kompatiblen Z-Wave-Gateway. Unterstützt werden die unverschlüsselte Anbindung, die Stufe S0 sowie beide Stufen S2, also die nicht authentifizierte und die authentifizierte. Das Einbinden gelingt auf drei Wegen, über SmartStart durch Scannen des QR-Codes, über die S-Taste am Gehäuse oder durch dreimaliges Betätigen des an SW1 oder SW2 angeschlossenen Schalters innerhalb von drei Sekunden. Bei S2 fordert das Gateway den fünfstelligen PIN-Code vom DSK-Aufkleber an, der seitlich am Modul klebt und dessen Kopie der Verpackung beiliegt. Neben der Steuerung über das Gateway beherrscht das Modul direkte Assoziationen. Gruppe 1 ist dem Gateway vorbehalten und nimmt einen einzigen Knoten auf, die Gruppen 2 und 3 senden Befehle vom Taster an SW1 und die Gruppen 4 und 5 vom Taster an SW2. In die Gruppen 2 bis 5 passen 9 Knoten, damit im Netz keine Verzögerung entsteht, werden jedoch höchstens 5 Knoten empfohlen. Als netzversorgter Knoten leitet das Modul zugleich den Funkverkehr für andere Geräte weiter.

Montage und Anwendung

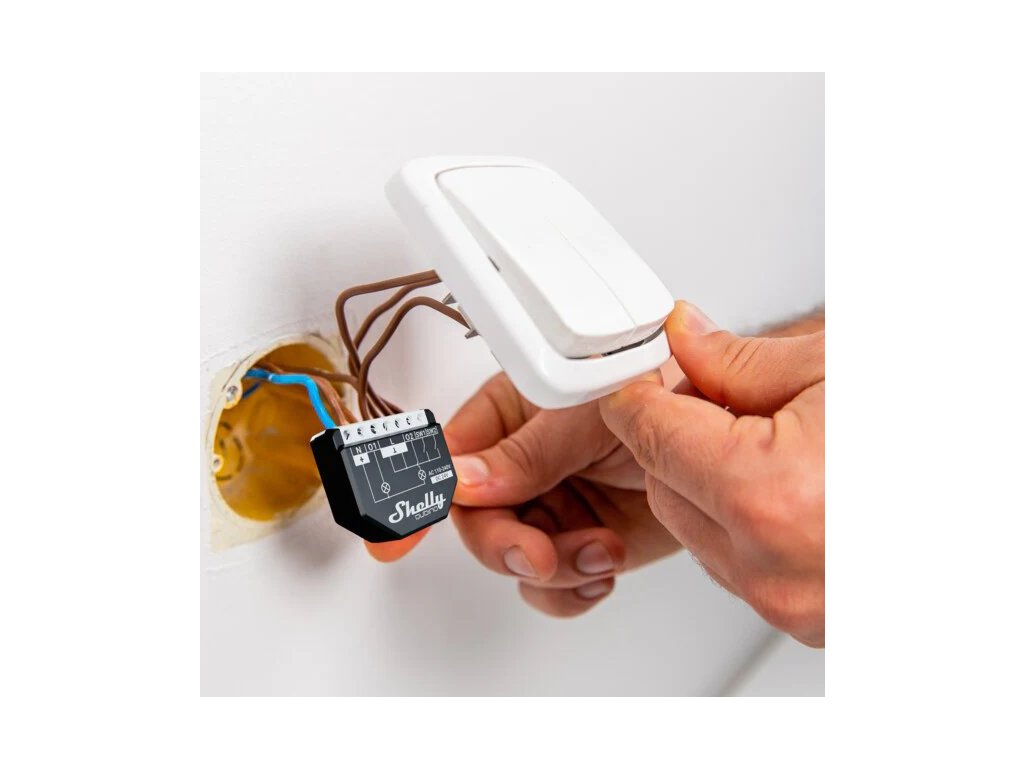

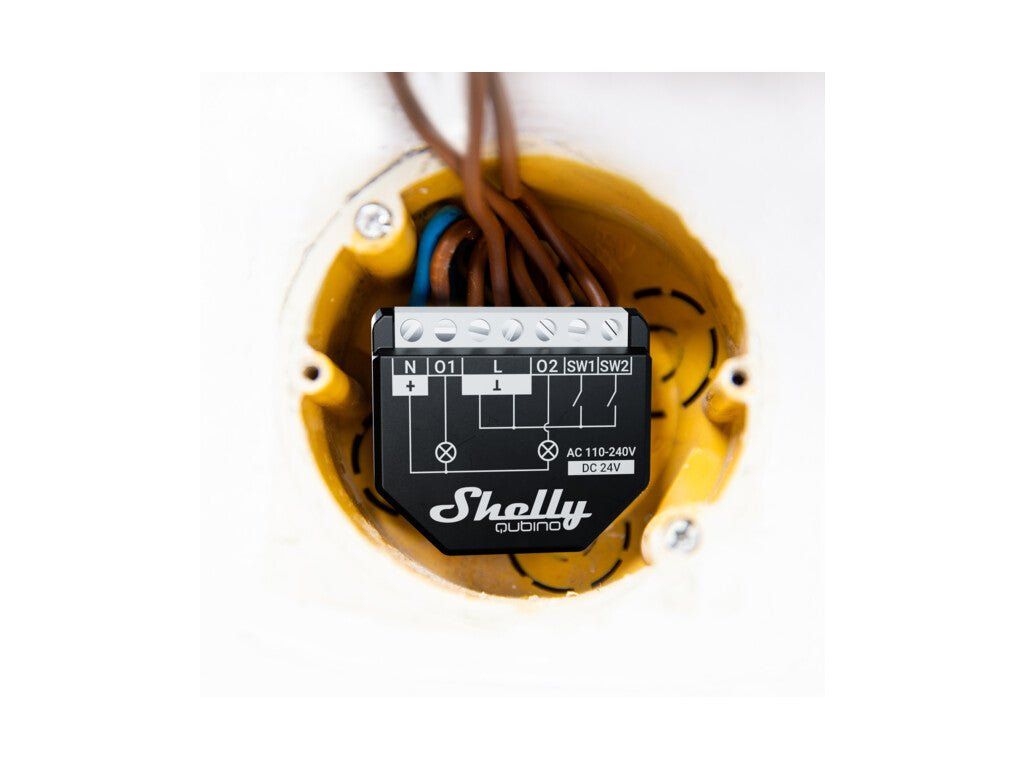

Seinen Platz findet das Gerät in einer üblichen Installationsdose hinter einer Steckdose oder einem Schalter, auch andere Stellen mit begrenztem Platz sind möglich. Das Anschließen an das Netz gehört in die Hand einer Elektrofachkraft und erfolgt erst, nachdem die Sicherungen ausgeschaltet und die Klemmen auf Spannungsfreiheit geprüft wurden. Bei Wechselstromversorgung werden beide Klemmen L mit der Phase und die Klemme N mit dem Neutralleiter verbunden, die Lasten kommen an O1 und O2 gegen den Neutralleiter und die Schalter an SW1 und SW2 gegen die Phase. Bei Gleichstromversorgung gehen beide Masseklemmen an den Leiter GND und die Klemme Plus an den Pluspol. Wechsel- und Gleichstromkreise dürfen nicht gemischt werden, verwendet werden darf nur ein einphasiger Wechselstromkreis. In die Klemmen kommen Leiter von 0,5 bis 1,5 mm², abisoliert auf 5 bis 6 mm, das Anzugsmoment beträgt bis zu 0,4 Nm. Empfohlen werden massive eindrähtige Leiter, deren Isolierung mindestens PVC T105 °C standhält.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne dieses lässt sich das Modul nicht einrichten.
• Zwei Stromkreise, die das Modul steuern soll. Ein zweikanaliges Modul lohnt sich dort, wo es wirklich zwei gibt, sonst genügt das einkanalige Wave 1PM.
• Einen Neutralleiter in der Dose, wenn Sie das Modul mit Wechselspannung versorgen.
• Einen Platz von mindestens 37 x 42 x 16 mm in der Unterputzdose.
• Leiter mit einem Querschnitt von 0,5 bis 1,5 mm², auf 5 bis 6 mm abisoliert, mit einer Isolierung von mindestens PVC T105 °C.
• Das Anziehen mit bis zu 0,4 Nm.
• Zwei Schalter oder Taster für die Klemmen SW1 und SW2, wenn beide Stromkreise auch an der Wand bedienbar sein sollen.
• Ein RC-Glied für induktive Lasten, also für LED-Treiber, Transformatoren, Ventilatoren, Kühlschränke und Klimageräte.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• zwei Lichtkreise in einem Raum, jeder getrennt geschaltet und getrennt gemessen
• Deckenventilator und Leuchte hinter einem Schalter, jeweils auf einem eigenen Kanal
• Infrarotheizung und Beleuchtung auf der Terrasse, mit Blick darauf, wie viel die Heizung wirklich verbraucht
• zwei Steckdosen, bei denen Sie den Verbrauch der angeschlossenen Geräte kennen möchten
• ohmsche Last wie ein Heizelement oder eine klassische Glühlampe im Rahmen von 10 A je Kanal
• ältere Installationen, in denen der mechanische Schalter erhalten bleiben und eine Fernsteuerung hinzukommen soll

Wichtig vor dem Kauf

• Beide Stromgrenzen gelten gleichzeitig. Je Kanal sind es 10 A, für beide zusammen 16 A und in der Spitze 18 A. Zwei gleichzeitig mit vollen 10 A belastete Kanäle deckt das Modul nicht ab.
• Der Überstromschutz öffnet das Relais, sobald der Strom 16 A um 10 % übersteigt und das länger als 5 s anhält. Der Schutz gegen Überstrom und gegen Überhitzung ist dauerhaft aktiv und lässt sich nicht abschalten.
• Die Verbrauchsmessung arbeitet bei Wechselstromversorgung. Bei Versorgung mit 24 V DC rechnen Sie nicht damit.
• Für die Einbindung ins Z-Wave-Netz und für die Fernsteuerung ist ein kompatibles Gateway erforderlich. Die Verpackung enthält ein Modul, ein Gateway gehört nicht dazu.
• Mit dem Gateway Hubitat arbeitet das Modul nicht zusammen. Es schaltet nicht und meldet auch keine Leistung.
• Homee Cube Gen 5 zeigt das Modul als einkanaliges Gerät. Ein einziger Schalter in der App bedient dann beide Ausgänge zugleich.
• Für SmartThings ist der Shelly Wave edge driver nachzuinstallieren.
• Geprüfte Gateways sind Home Assistant, Homey, Homee Cube Gen 7, SmartThings, Vera Ezlo, Cozify und Fibaro HC 3 mit Z-Wave engine 3. Beim Gateway Homey lassen sich gelegentliche Probleme mit der Meldung der Messwerte durch eine zusätzliche Einstellung beheben.
• Heben Sie den PIN-Code des DSK-Aufklebers auf. Ohne ihn lässt sich das Modul nicht erneut in ein Netz mit S2 einbinden, und der Aufkleber bleibt am Modul.
• Bei induktiven Verbrauchern wie Elektromotoren, Ventilatoren oder Staubsaugern wird ein RC-Snubber mit 0,1 µF sowie 100 Ω, bemessen für 1/2 W bei 600 V AC, parallel zum Verbraucher angeschlossen.
• Der Werksreset über den Schalter gelingt nur innerhalb der ersten Minute, nachdem die Versorgung anliegt. Zu jedem anderen Zeitpunkt führt der Weg über die S-Taste.
• Der Einsatzort muss trocken sein, Feuchtigkeit verträgt das Gerät nicht, die Betriebsbedingungen lauten -20 bis 40 °C, relative Feuchte 30 bis 70 % und ein Montageort bis 2000 m über dem Meer.
• Die Funkübertragung ist nicht zu 100 % zuverlässig, deshalb gehört das Modul nicht dorthin, wo Leben oder Sachwerte allein von seiner Funktion abhängen.

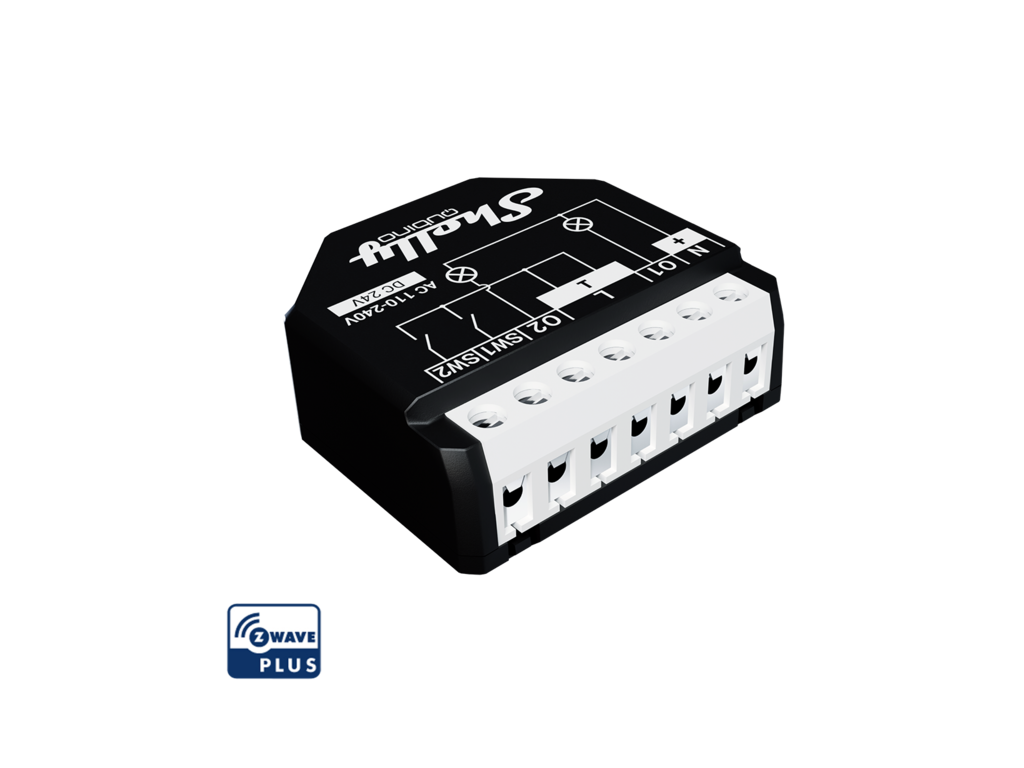

Anschlussklemmen

Häufige Fragen

Brauche ich zu dem Modul ein Z-Wave-Gateway?
Ja. Ohne Gateway lässt sich das Modul weder einbinden noch einstellen. Ist das Gateway mit dem Internet verbunden, steuern Sie das Modul auch aus der Ferne.

Schafft ein Kanal 16 A?
Nein. Je Kanal gilt die Grenze von 10 A, der Wert 16 A gilt für beide Kanäle zusammen. Für 16 A auf einem Stromkreis ist das Shelly Wave 1PM vorgesehen.

Wird der Verbrauch auch bei Versorgung mit 24 V DC erfasst?
Die Messung ist für Wechselstromversorgung vorgesehen. Bei Gleichstromversorgung rechnen Sie daher nur mit dem Schalten.

Funktioniert es mit Home Assistant?
Ja. Home Assistant schaltet beide Ausgänge, meldet den Zustand der Eingänge SW und übergibt die Werte in Watt und in Kilowattstunden.

Kann ich statt eines Schalters einen Taster anschließen?
Ja. Der Bedienelementtyp wird für SW1 und SW2 getrennt eingestellt. Werkseitig rechnet das Modul mit einem Schalter.

Ich habe verwechselt, welcher Schalter welchen Ausgang bedient. Muss ich umklemmen?
Nein. Das Modul tauscht die Eingänge SW1 und SW2 sowie die Ausgänge O1 und O2 per Einstellung, ohne Eingriff in die Verdrahtung.

Bleibt das Licht nach einem Stromausfall eingeschaltet?
Das Modul merkt sich in der Werkseinstellung den Schaltzustand beider Ausgänge und stellt ihn nach der Rückkehr der Versorgung wieder her. Brannte das Licht also vorher, leuchtet es erneut. Das Verhalten ist je Ausgang umstellbar.

Wie stelle ich die Werkseinstellungen wieder her?
Solange die Versorgung noch keine Minute anliegt, genügt fünfmaliges Betätigen des Schalters an SW1 oder SW2 innerhalb von drei Sekunden, danach führt der Weg über die gedrückt gehaltene S-Taste. Der Werksreset löscht Parameter und Assoziationen und ist deshalb erst dann angebracht, wenn das Gateway fehlt oder nicht arbeitet.

Shelly Wave 2PM oder Shelly Wave 1PM?

Wählen Sie das Shelly Wave 1PM, wenn es um einen einzigen Stromkreis geht und dort volle 16 A zur Verfügung stehen sollen. Wählen Sie das Shelly Wave 2PM, wenn Sie in einer Dose zwei unabhängige Stromkreise mit eigener Messung brauchen und wissen, dass jeder davon mit 10 A auskommt.
