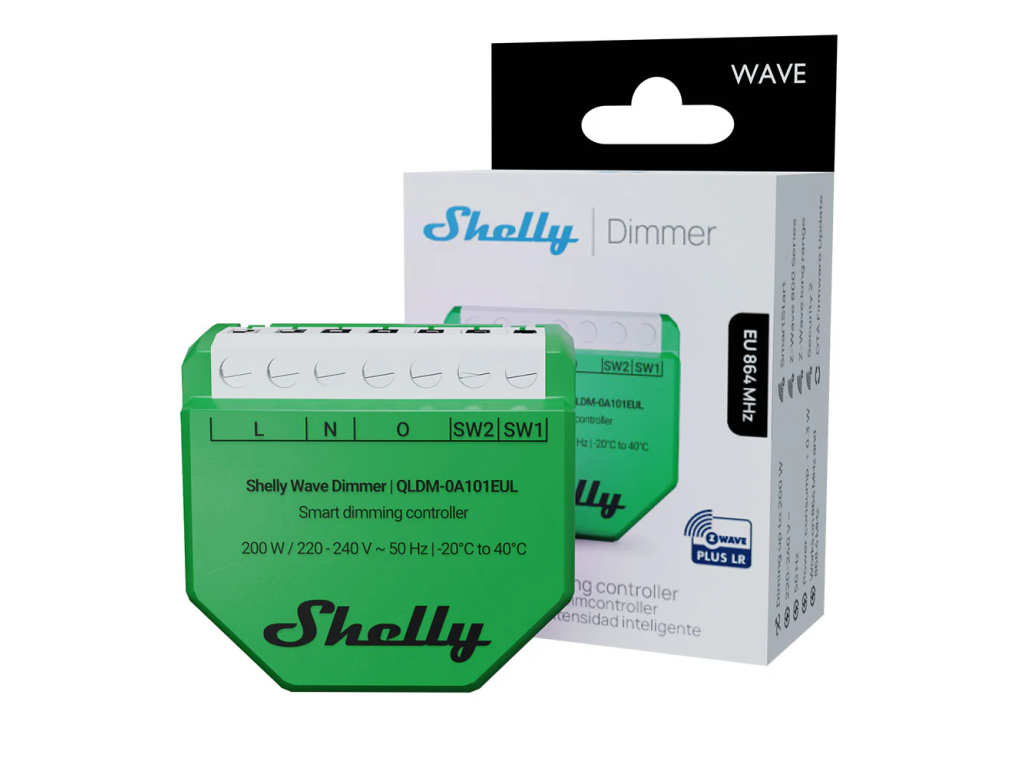

SHELLY Wave Dimmer LR Dimm-Modul 200 W mit Leistungsmessung, Z-Wave Long Range

Produktdetailbeschreibung

Der Shelly Wave Dimmer LR ist ein Dimmer für die Installationsdose, der im Z-Wave-Netz arbeitet und beide Topologien beherrscht, das klassische Mesh und Long Range. Er ist ein Dimmer im Phasenabschnitt, der mit und ohne Neutralleiter funktioniert. Die Bestellnummer dieser europäischen Ausführung lautet QLDM-0A101EUL.

Ist das etwas für Sie?

• Ja, wenn Sie im Z-Wave-Netz dimmen und in der Schalterdose kein Neutralleiter liegt.
• Ja, wenn Sie die Leistungsaufnahme des gedimmten Kreises sehen wollen.
• Ja, wenn Sie die Long-Range-Reichweite bis in einen abgelegenen Gebäudeteil brauchen.
• Ja, wenn Sie mit zwei Tastern auf und ab dimmen wollen. Das Modul hat die Eingänge SW1 und SW2.
• Nein, wenn Sie ein Modul für die DIN-Schiene oder eine Ansteuerung von Vorschaltgeräten über ein Signal brauchen. Dafür gibt es bei Shelly andere Modelle.
• Nein, wenn Ihre Leuchten nicht für den Phasenabschnitt vorgesehen sind.
• Nein, wenn Sie zwei unabhängige Kreise dimmen wollen. Es gibt einen Ausgang, die Klemmen sind nur wegen der Verdrahtung doppelt ausgeführt.

Auf einen Blick

• Dimmen im Phasenabschnitt, maximale Leistung 200 W
• Betrieb mit und ohne Neutralleiter
• Leistungsmessung in Watt
• zwei Eingänge für Schalter oder Taster, SW1 und SW2
• Unterstützung für Mesh und Long Range
• Reichweite im Long-Range-Betrieb bis zu 80 m innen und bis zu 1000 m außen
• Schutz gegen Überhitzung, Überstrom und Überspannung, interner Temperatursensor

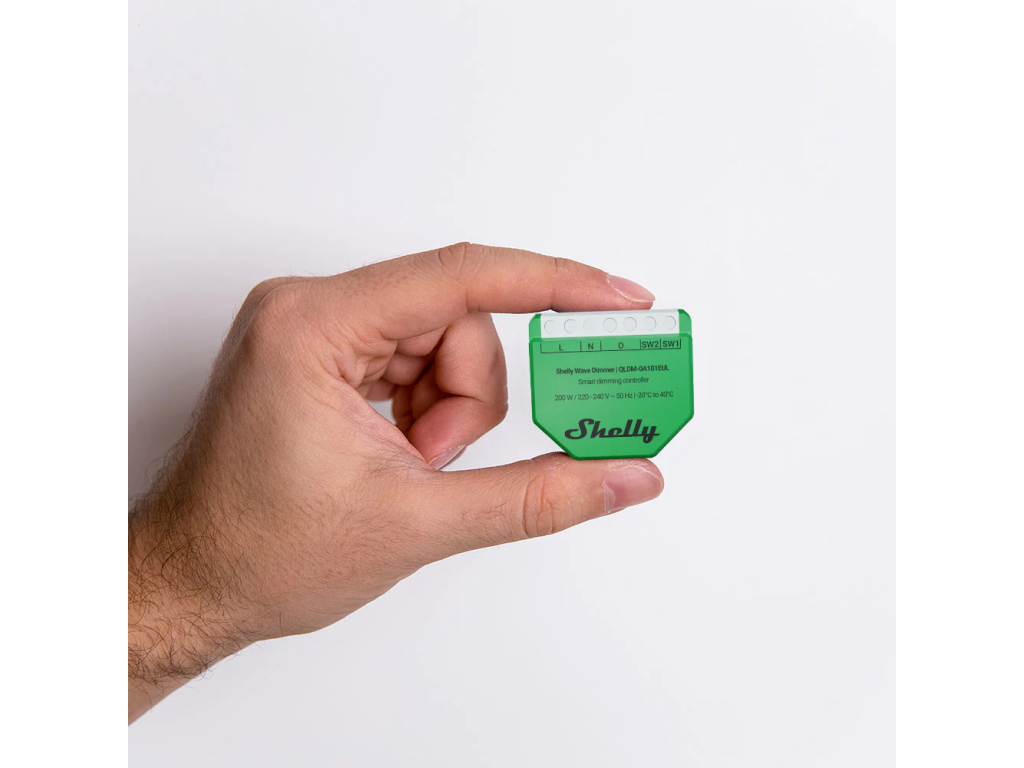

• Abmessungen 37 x 42 x 16 mm, Gewicht 25 g, Gehäuse in Limettengrün

Funktionen

Am interessantesten ist der Betrieb ohne Neutralleiter, denn gerade der fehlt in älteren Dosen oft. Dazu gilt eine Bedingung, ohne Neutralleiter und ohne Bypass beträgt die kleinste Last 5 W, abhängig vom LED-Typ, und bei Flackern soll ein Bypass ergänzt werden. Gedimmt wird im Phasenabschnitt, prüfen Sie deshalb, ob Ihre Leuchten dafür vorgesehen sind. Die Leistung misst das Modul in Watt, dazu hat es einen internen Temperatursensor und Schutz gegen Überhitzung, Überstrom und Überspannung.

Steuerung und Kommunikation

Die Netztopologie wird beim Hinzufügen gewählt, und es wird nur eine ausgewählt, Mesh oder Long Range. Der Unterschied betrifft auch das Verhalten im Netz. Die beiden Topologien unterscheiden sich so:

• im Mesh arbeitet das Modul als Repeater und leitet den Verkehr anderer Geräte weiter
• im Long Range kommuniziert es nur mit dem Gateway
• das manuelle Hinzufügen über die Taste S ist für das Mesh vorgesehen, im Long Range nicht möglich

Die Taste S wird gehalten, bis die Leuchtdiode dauerhaft blau leuchtet, ein weiterer kurzer Druck wechselt dann durch das Menü, das nach zehn Sekunden endet. Neben dem Hinzufügen und Entfernen startet man darüber den Werksreset und die Kalibrierung.

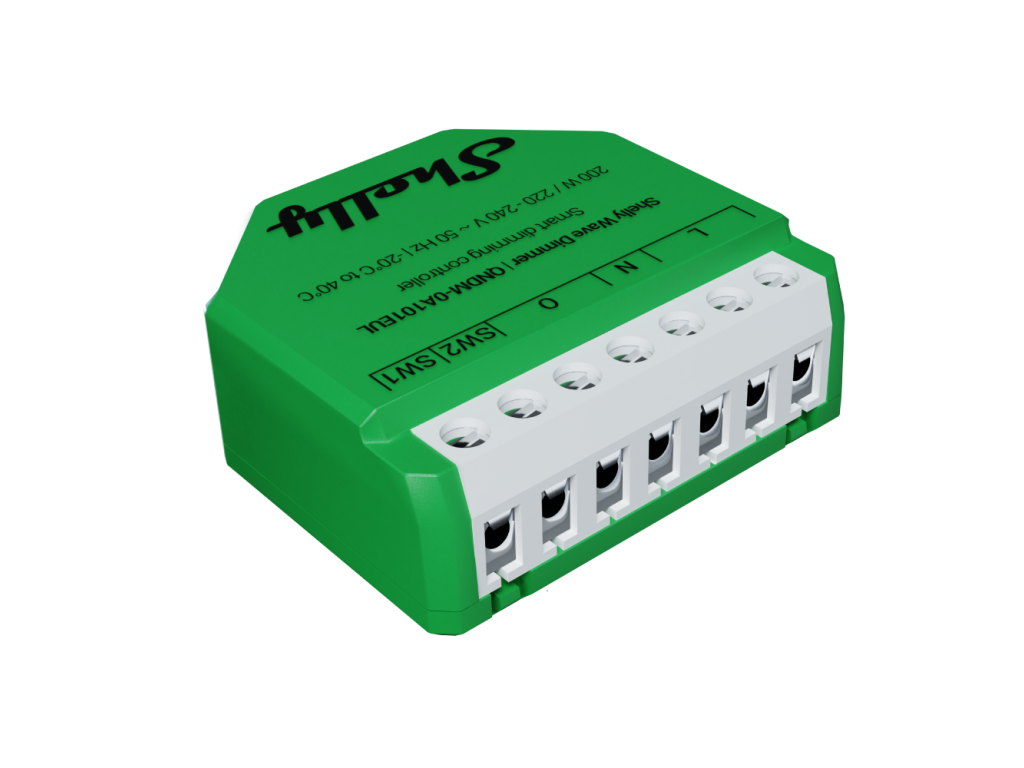

Ausstattung

• Ein gedimmter Ausgang mit Verbrauchsmessung an zwei Klemmen O
• Zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Zwei Klemmen L und eine Klemme N
• Die Taste S am Gehäuse, sie startet auch die Kalibrierung
• Ein innerer Temperatursensor und drei Schutzfunktionen gegen Überhitzung, Überstrom und Überspannung
• Der Prozessor Z-Wave S800 mit einer Sendeleistung bis 25 mW
• Ein limettenfarbenes Kunststoffgehäuse 37 x 42 x 16 mm mit 25 g Gewicht

Gedimmt wird an der abfallenden Flanke, also im Trailing-Edge-Betrieb, der zu dimmbaren LED-Leuchten und elektronischen Vorschaltgeräten passt.

Montage und Anwendung

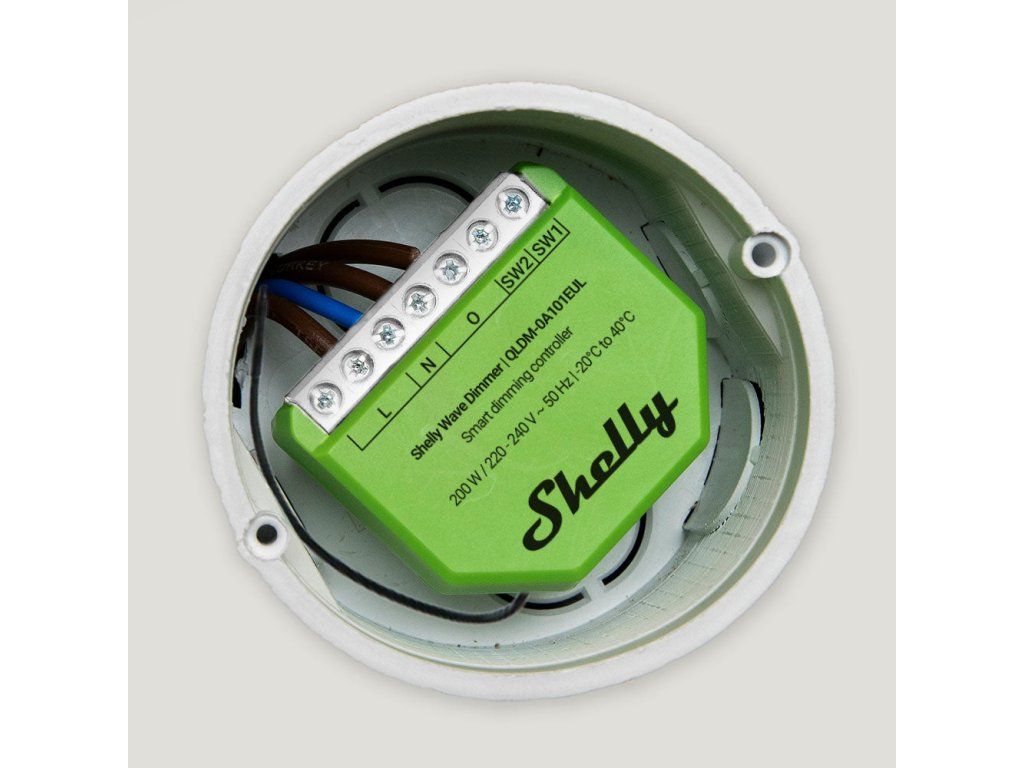

Das Modul gehört in die Installationsdose hinter den Schalter. Mit Neutralleiter kommt die Phase an die Klemme L, der Neutralleiter an N, und die Last wird zwischen die Klemme O und den Neutralleiter gelegt. Beim Anschluss ohne Neutralleiter mit Bypass wird die zweite Klemme O gemäß dem entsprechenden Schaltbild mit der Klemme N verbunden. Schalter oder Taster kommen an SW1 und SW2, mit zwei Tastern lässt sich heller und dunkler stellen. Die Klemmen nehmen Leiter von 0,2 bis 2,5 mm² auf, auf 6 bis 7 mm abisoliert, und werden mit höchstens 0,4 Nm angezogen. Die äußere Absicherung soll 10 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.

Was Sie noch brauchen

• Dimmbare Leuchten. Eine gewöhnliche, nicht dimmbare LED verhält sich am Dimmer unvorhersehbar.
• Ein Z-Wave-Gateway. Es liegt nicht bei. Für den Long-Range-Betrieb muss das Gateway ZWLR unterstützen.
• Einen Bypass, wenn Sie ohne Neutralleiter anschließen und die Last unter 5 W liegt. Er hilft auch dann, wenn die ausgeschaltete Leuchte noch nachglimmt.
• Einen Leitungsschutzschalter 10 A mit der Charakteristik B oder C, einem Kurzschlussausschaltvermögen ab 6 kA und in der Energiebegrenzungsklasse 3.
• Einen Platz von mindestens 37 x 42 x 16 mm in der Unterputzdose.
• Leiter mit einem Querschnitt von 0,2 bis 2,5 mm², auf 6 bis 7 mm abisoliert. Aderendhülsen für feindrähtige Leiter sind geeignet.
• Das Anziehen mit bis zu 0,4 Nm.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• gedimmte Leuchten bis 200 W
• ältere Installationen ohne Neutralleiter in der Schalterdose
• Kreise, deren Leistungsaufnahme Sie verfolgen wollen
• abgelegene Gebäudeteile in Long-Range-Reichweite
• Wohnungen, Büros und kleinere Betriebe mit einem Z-Wave-Gateway

Wichtig vor dem Kauf

• Es handelt sich um einen einkanaligen Dimmer. Die Klemmen L und O sind für die Verdrahtung doppelt ausgeführt, nicht für einen zweiten Kreis.
• Die Topologie wird beim Hinzufügen gewählt, und es wird nur eine ausgewählt, Mesh oder Long Range.
• Im Long-Range-Betrieb ist das manuelle Hinzufügen über die Taste nicht möglich, und das Modul arbeitet nicht als Repeater.
• Ohne Neutralleiter und ohne Bypass beträgt die kleinste Last 5 W. Bei Flackern ergänzen Sie einen Bypass.
• Gedimmt wird im Phasenabschnitt, prüfen Sie, ob Ihre Leuchten dafür vorgesehen sind.
• Die maximale Leistung beträgt 200 W, die Versorgung 220 bis 240 V AC bei 50 Hz.
• Die äußere Absicherung soll 10 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die Luftfeuchte bei 30 bis 70 % RH.

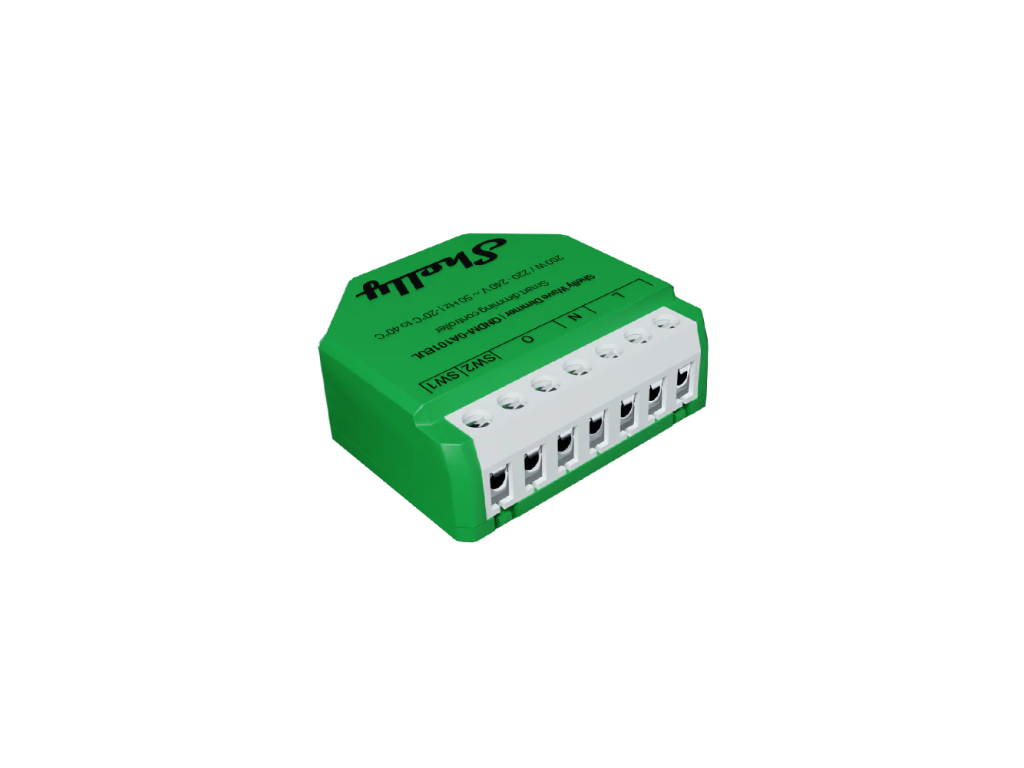

Anschlussklemmen

Kenndaten und Anwendung

Häufige Fragen

Arbeitet er ohne Neutralleiter?
Ja. Das Modul arbeitet mit und ohne Neutralleiter. Ohne Neutralleiter und ohne Bypass beträgt die Mindestlast je nach LED-Typ 5 W.

Wie viel schafft er?
Die maximale Leistung beträgt 200 W.

Ist das ein Dimmer für zwei Kreise?
Nein. Es gibt einen gedimmten Ausgang, die Klemmen sind für die Verdrahtung doppelt ausgeführt.

Kann ich mit zwei Tastern bedienen?
Ja, dafür gibt es die Eingänge SW1 und SW2.

Verstärkt er das Netz?
Im Mesh arbeitet er als Repeater, im Long-Range-Betrieb nicht.
