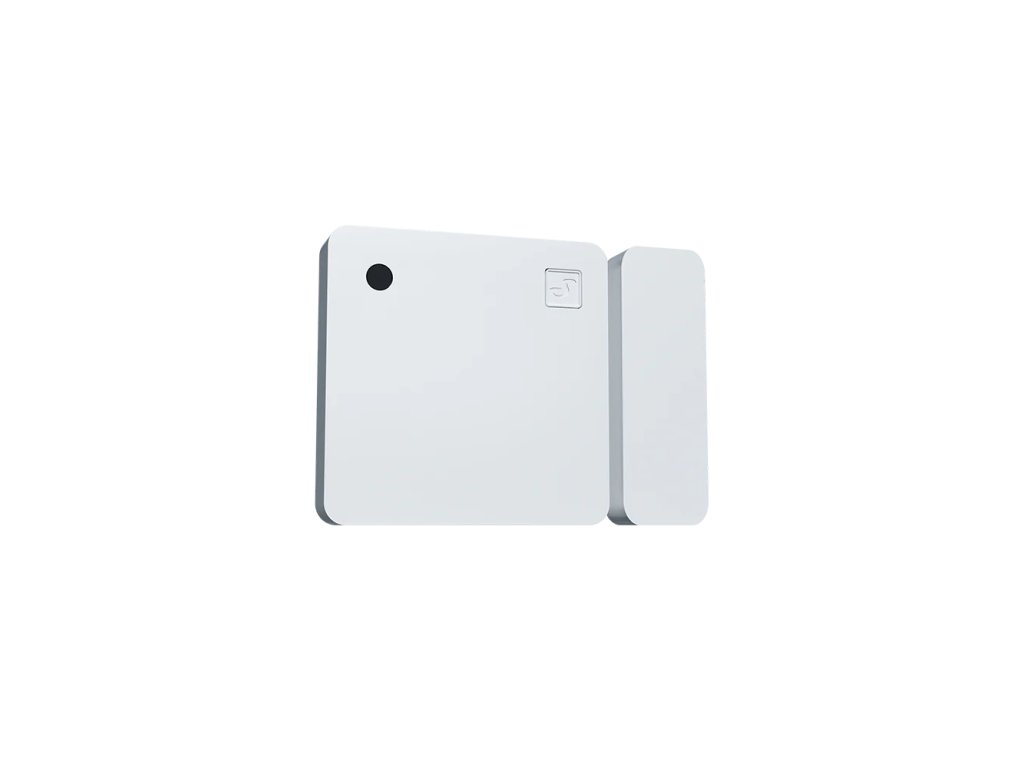

SHELLY Wave Door/Window LR Tür- und Fenstersensor mit Neigungs- und Helligkeitsmessung für Z-Wave Long Range, weiß

Produktdetailbeschreibung

Sie möchten wissen, wann eine Tür oder ein Fenster geöffnet wird, und zwar auch an Stellen, die ein gewöhnliches Funknetz nicht mehr erreicht? Der Shelly Wave Door/Window LR ist ein batteriebetriebener Magnetsensor für Z-Wave-Netze. Neben den Zuständen offen und geschlossen unterscheidet er beim Dreh-Kipp-Flügel die Kippstellung von der vollen Öffnung und erfasst zusätzlich die Umgebungshelligkeit. Zusätzlich zum klassischen Z-Wave-Netz beherrscht er die Topologie Z-Wave Long Range und funkt darin direkt zum Gateway über große Entfernungen.

Ist das etwas für Sie?

• Ja, wenn Sie eine Tür oder ein Fenster überwachen und die Flügelstellung an ein System auf Basis des Z-Wave-Protokolls melden möchten.
• Ja, wenn der überwachte Flügel weit vom Gateway entfernt liegt, etwa an der Einfahrt, am Ferienhaus oder im Nebengebäude. Long Range erreicht im Freien eine Reichweite von bis zu 1000 m.
• Ja, wenn Sie Dreh-Kipp-Fenster haben und in der Automatisierung die Kippstellung von der vollen Öffnung unterscheiden wollen.
• Ja, wenn Sie auch auf Licht reagieren möchten, denn der Sensor meldet neben der Flügelstellung auch die Umgebungshelligkeit.
• Ja, wenn Sie keine Leitungen ziehen wollen. Der Sensor wird aufgeklebt und von einer Knopfzelle versorgt.

• Nein, wenn Sie kein Z-Wave-Gateway haben. Ohne Gateway kann der Sensor seine Meldungen an kein System übertragen und in der App ist er nicht nutzbar. Wählen Sie dann Shelly BLU Door/Window ZB für das Zigbee-Netz.
• Nein, wenn der Sensor im Freien oder in feuchter Umgebung eingesetzt werden soll. Diese Ausführung gehört in Innenräume mit einer Luftfeuchtigkeit von 30 bis 70 Prozent.
• Nein, wenn Sie die längste Batterielebensdauer brauchen. Hier sind es bis zu 2 Jahre, beim Shelly BLU Door/Window ZB 5 Jahre.

Auf einen Blick

• Reed-Kontakt, der das Öffnen und das Schließen erfasst
• Messung des Neigungswinkels bei Dreh-Kipp-Türen und -Fenstern
• integrierter Lichtsensor für die Umgebungshelligkeit
• Funkband 864 MHz in Long Range, 868,4 MHz im klassischen Z-Wave-Netz
• Reichweite in Long Range bis zu 80 m in Innenräumen sowie bis zu 1000 m unter freiem Himmel
• Z-Wave-Chip der 800er-Serie und S2-Sicherheit mit AES-128-Verschlüsselung
• Einbindung ins Netz durch das Scannen des QR-Codes mit SmartStart
• CR2032-Batterie mit 3 V im Lieferumfang, Lebensdauer bis zu 2 Jahre
• drahtloses Firmware-Update per OTA

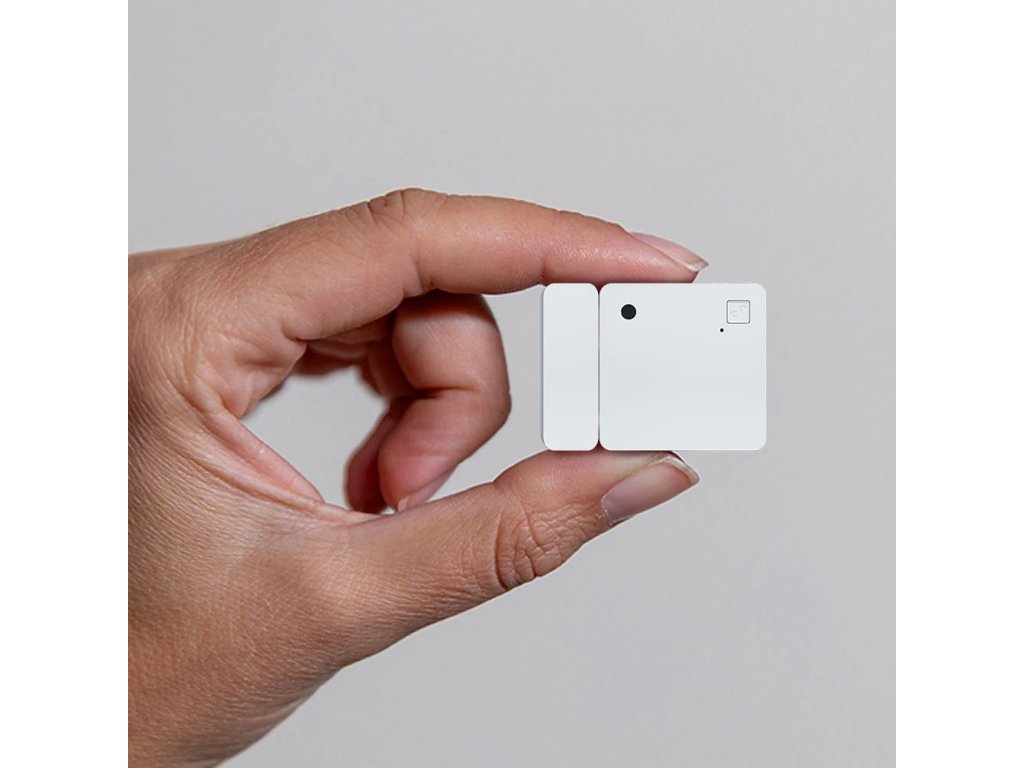

• Sensoreinheit 35 x 35 x 7 mm und separater Magnet 35 x 12 x 7 mm

Funktionen

Der Sensor besteht aus einer Sensoreinheit mit Reed-Kontakt, Lagesensor und Lichtsensor sowie aus einem separaten Magneten. Sobald der Flügel geöffnet oder geschlossen wird, sendet die Einheit sofort die Meldung über dieses Ereignis, den Helligkeitswert und bei einer Änderung auch den Batteriestand an das Gateway. Bei Dreh-Kipp-Türen und -Fenstern folgt zwei Sekunden nach der Öffnungserkennung eine zweite Meldung mit dem Neigungswinkel, sodass das System den gekippten Flügel von einem ganz geöffneten Flügel unterscheidet. Beim Schließen wird der Winkel als null gemeldet. Helligkeitsmessung und Neigungsmessung sind ab Werk abgeschaltet und werden mit Parameter 155 und Parameter 156 in den Gateway-Einstellungen aktiviert. Ebenso abgeschaltet ist die LED-Anzeige, die mit Parameter 157 eingeschaltet wird und die dann bei jeder Zustandsänderung blinkt.

Steuerung und Kommunikation

Das Gerät kommuniziert ausschließlich über das Z-Wave-Protokoll und benötigt für die Einbindung ins Netz wie für die Einstellungen ein Gateway. Schon beim Einbinden ins Netz wird zwischen zwei Topologien entschieden. Im klassischen Mesh-Netz arbeitet es auf 868,4 MHz mit einer Reichweite von bis zu 40 m in Innenräumen, und dauerhaft versorgte Geräte können dabei als Repeater arbeiten. In der Long-Range-Topologie erfolgt die Verbindung sternförmig direkt zum Gateway bei 864 MHz, die Reichweite steigt auf bis zu 80 m in Innenräumen und bis zu 1000 m unter freiem Himmel, Repeater werden dabei jedoch nicht genutzt und die tatsächliche Reichweite hängt von den örtlichen Bedingungen ab. Die Sendeleistung bleibt unter 25 mW. Die Sicherheitsfunktionen umfassen S2 mit AES-128-Verschlüsselung, unterstützt werden auch S0 und die ungesicherte Einbindung. Die Gateways Home Assistant, Homey, Fibaro HC 3 mit Wave engine 3 und Homee Gen 7 übernehmen die Meldungen zum Öffnen und Schließen sowie den Helligkeitswert und den Neigungswinkel in vollem Umfang. Das SmartThings-Gateway zeigt nur Öffnen und Schließen, Helligkeit und Neigung erhalten Sie daraus nicht. Mit dem Gateway Homee Gen 5 arbeitet der Sensor nicht zusammen. Das Gerät entspricht der RED-Richtlinie einschließlich der Anforderungen an die Cybersicherheit nach der Norm EN 18031-1 sowie den Richtlinien LVD, EMC und RoHS.

Montage und Anwendung

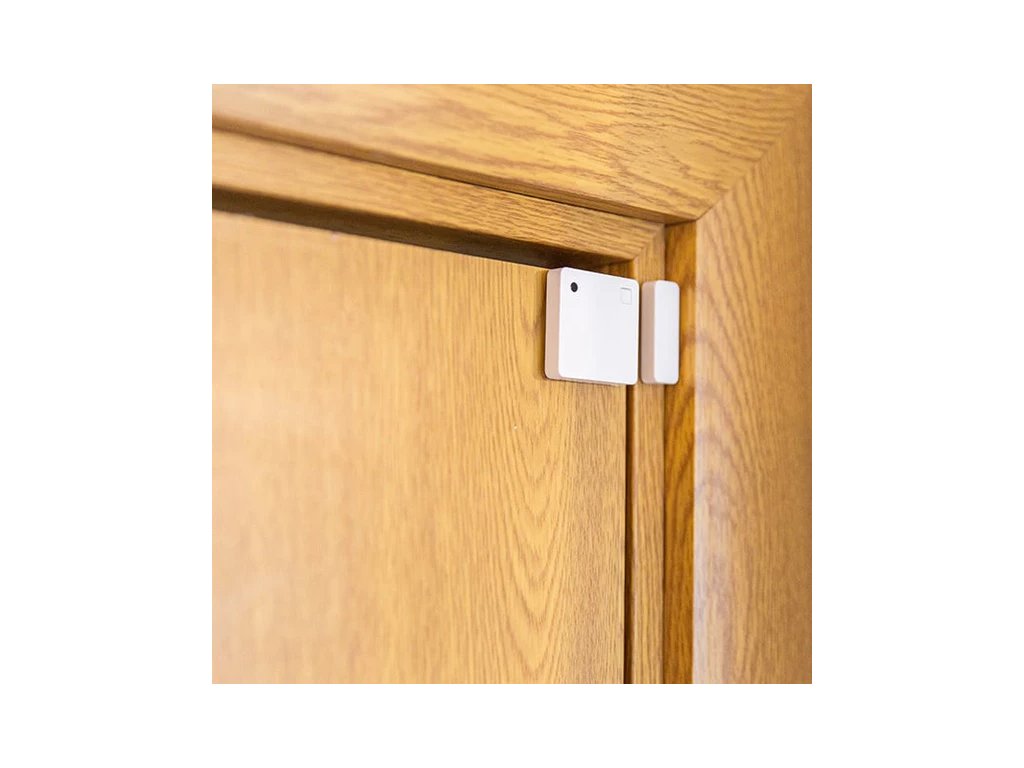

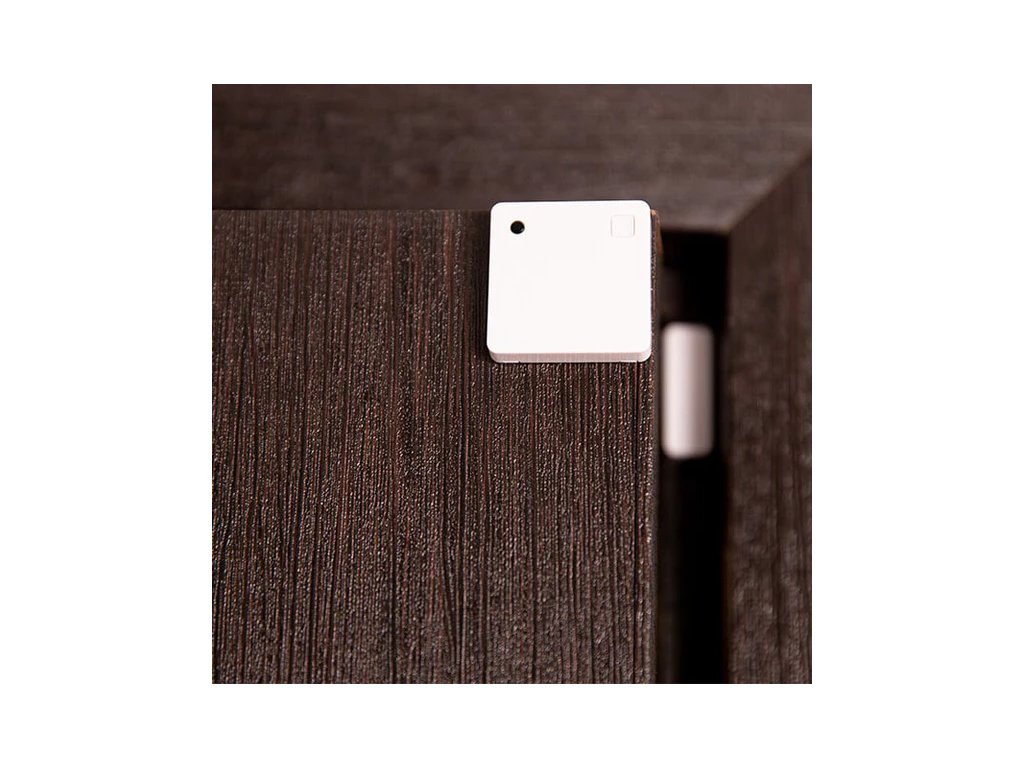

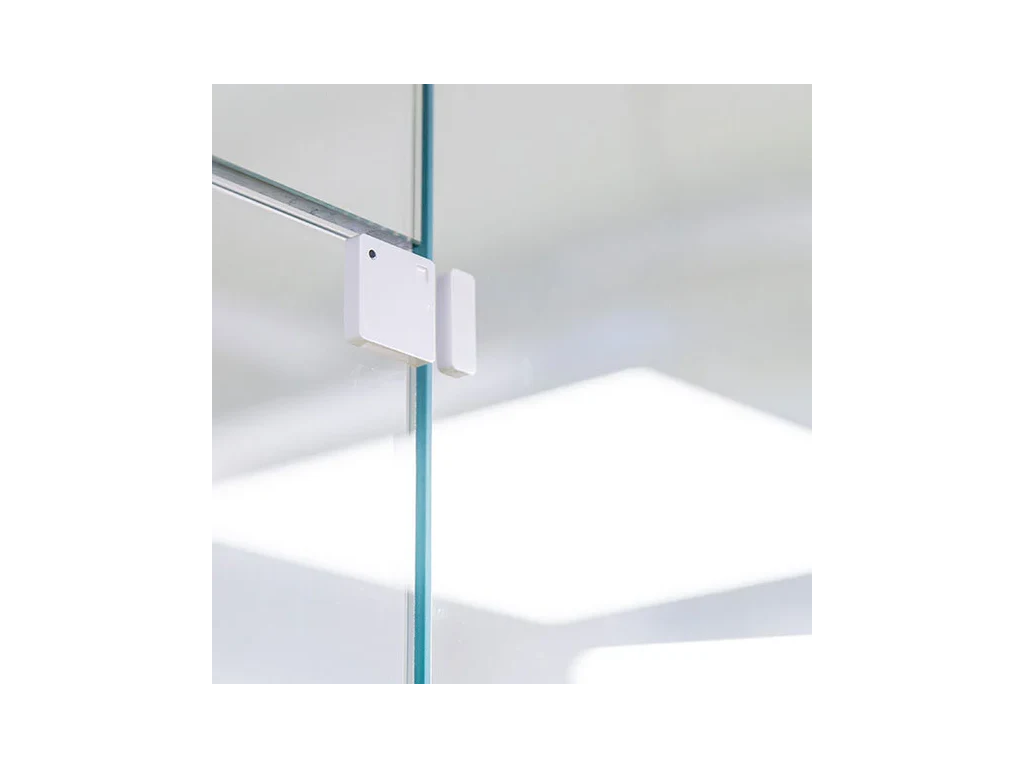

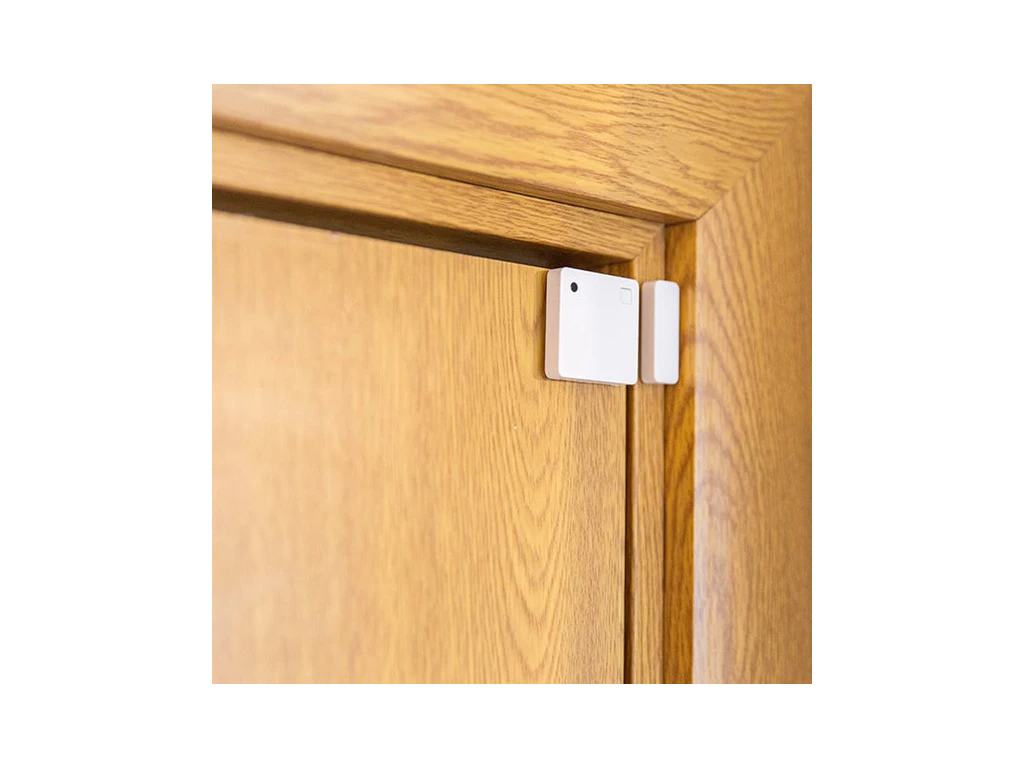

Sensoreinheit und Magnet werden mit den beiliegenden doppelseitigen Schaumklebepads aufgeklebt, es wird also nirgends gebohrt und nichts angeschlossen. Auf der Sensoreinheit ist ein kleines Dreieck markiert, das zum Magneten weisen soll, und bei geschlossenem Flügel dürfen zwischen beiden Teilen nicht mehr als 10 mm liegen. Für den Magneten kommt jede der vier Seiten der Einheit in Frage, von links, von rechts, von unten und von oben. Bei einem Dreh-Kipp-Flügel wird die Einheit am beweglichen Teil angebracht und der Magnet am festen Rahmen. Bei gewöhnlichen Türen und Fenstern wird die umgekehrte Anordnung empfohlen, also die Einheit am Rahmen und der Magnet am Flügel. Liegen Rahmen und Flügel nicht in einer Ebene, wird eines der Teile unterlegt. Die Batterie ist ab Werk eingelegt und wird aktiviert, indem die Schutzfolie unter ihrem Kontakt herausgezogen wird. Nach dem Batteriewechsel rastet die Abdeckung durch Druck an allen vier Ecken ein. Der Sensor ist für Innenräume bestimmt und sollte so weit wie möglich von Metallflächen entfernt angebracht werden, weil diese das Funksignal verschlechtern.

Was Sie noch brauchen

• Ein Z-Wave-Gateway mit Unterstützung für Long Range. Ohne dieses lässt sich der Sensor in der App nicht nutzen.
• Ein Telefon mit einem Leser für QR-Codes. Im Long-Range-Betrieb wird der Sensor ausschließlich über SmartStart angelernt.
• Einen Platz für den PIN-Code vom DSK-Etikett. Eine Kopie liegt bei, bewahren Sie sie an einem sicheren Ort auf.
• Eine ebene und fettfreie Fläche an beiden Teilen. Die Klebestreifen halten nur auf einem sauberen und trockenen Untergrund.
• Die Entscheidung, welches Teil wohin kommt. Die Sensoreinheit gehört auf den beweglichen Teil, der Magnet auf den Rahmen.
• Eine Ersatzbatterie CR2032 für später. Die erste ist ab Werk eingelegt.
• Einen Innenraum mit -20 bis 40 °C und einer Feuchte von 30 bis 70 Prozent.

Einsatzbereiche

• Steuerung von Heizung und Klimatisierung abhängig davon, ob das Fenster geöffnet ist
• Hinweis auf eine offene Eingangstür, wenn niemand zu Hause ist
• Überwachung von Einfahrt und Nebengebäuden am Grundstücksrand, wohin das Mesh-Netz nicht reicht
• Unterscheidung des gekippten Fensters beim Lüften im Schlafzimmer oder im Bad
• Einschalten des Lichts im Kleiderschrank oder in der Speisekammer nach der gemessenen Helligkeit
• Kontrolle der Fenster in Büros, Praxen und kleineren Betrieben

Wichtig vor dem Kauf

• Ein Z-Wave-Gateway ist erforderlich und nicht im Lieferumfang enthalten. Ohne Gateway lässt sich der Sensor in der App nicht nutzen.
• Für den Betrieb in Long Range muss das Gateway diese Topologie unterstützen. Es sollte außerdem mehrkanalige Z-Wave-Plus-Geräte beherrschen.
• In der Long-Range-Topologie erfolgt das Anlernen nur über SmartStart. Der QR-Code am Sensor wird gescannt und das Gerät wird automatisch ins Netz aufgenommen, sobald es in der Nähe des Netzes aufwacht. Das manuelle Hinzufügen mit der S-Taste ist nur im Mesh-Netz vorgesehen, das Entfernen aus dem Netz mit der Taste funktioniert in beiden Fällen.
• Der PIN-Code des DSK-Aufklebers darf nicht verloren gehen. Er steht an der Seite des Sensors, eine Kopie liegt in der Verpackung. Der Aufkleber wird nicht vom Sensor entfernt.
• Das direkte Schalten eines anderen Geräts ohne Gateway ist nur im Mesh-Netz möglich. Die dem Reed-Kontakt zugeordnete Assoziationsgruppe 2 arbeitet in der Long-Range-Topologie nicht.
• Die Helligkeitsmessung geht auf Kosten der Batterie. Die genannten 2 Jahre gelten für die Werkseinstellung mit abgeschalteter Messung. Nach dem Einschalten sinkt die Lebensdauer deutlich.
• Stellen Sie das Aufwachintervall nicht zu kurz ein. Der Ausgangswert liegt bei 12 Stunden, einstellbar sind bis zu 24 Stunden, und niedrige Werte entleeren die Batterie sehr schnell.
• Zwischen den Aufwachzeiten schläft der Sensor und nimmt keine Befehle an. Eine geänderte Einstellung wird erst beim nächsten Aufwachen übernommen.
• Die Ausführung ist für Innenräume bestimmt. Zulässig sind -20 bis 40 °C und eine Luftfeuchtigkeit von 30 bis 70 Prozent. Flüssigkeiten und dauerhaft feuchte Orte schaden dem Sensor.
• Magnete und die Knopfzelle sind für Kinder gefährlich. Das Verschlucken einer Lithium-Knopfzelle kann schwere innere Verbrennungen verursachen und innerhalb von zwei Stunden tödlich sein. Ein verschluckter Magnet kann schwere Verletzungen verursachen.
• Verwenden Sie nur eine CR2032-Batterie mit 3 V oder einen gleichwertigen Ersatz. Die Abdeckung des Batteriefachs muss immer fest schließen.
• Eine Funkverbindung ersetzt keine Sicherheitsanlage. Das Gerät ist nicht für Anwendungen bestimmt, bei denen Leben oder der Schutz von Wertsachen allein von ihm abhängen.

Lieferumfang

• Sensoreinheit mit Reed-Kontakt, Lagesensor und Lichtsensor
• separater Magnet
• CR2032-Batterie mit 3 V, ab Werk eingelegt und mit Schutzfolie
• doppelseitige Schaumklebepads für Sensoreinheit und Magnet
• Kopie des DSK-Aufklebers mit PIN-Code

Kenndaten und Anwendung

Häufige Fragen

Arbeitet der Sensor auch ohne Z-Wave-Gateway?
Nein. Die gesamte Kommunikation läuft über das Z-Wave-Protokoll, ein Gateway ist also Voraussetzung für den Betrieb. In der Long-Range-Topologie muss es diese zusätzlich unterstützen.

Wie weit darf der Sensor vom Gateway entfernt sein?
In Long Range in Innenräumen bis zu 80 m und im Offenen bis zu 1000 m, im klassischen Mesh-Netz bis zu 40 m in Innenräumen. Die tatsächliche Reichweite hängt von den örtlichen Bedingungen und von den Materialien im Signalweg ab.

Wie unterscheidet der Sensor die Kippstellung von einem weit geöffneten Flügel?
Am Neigungswinkel. Bei Dreh-Kipp-Flügeln misst er ihn und sendet ihn zwei Sekunden nach der Öffnungsmeldung als eigenen Wert. Die Neigungsmessung wird mit Parameter 156 in den Gateway-Einstellungen aktiviert.

Warum sehe ich im Gateway keinen Helligkeitswert?
Die Helligkeitsmessung ist ab Werk abgeschaltet und wird mit Parameter 155 aktiviert. Rechnen Sie damit, dass die aktivierte Messung die Batterielebensdauer deutlich verkürzt.

Wie wird der Sensor im Long-Range-Betrieb ins Netz aufgenommen?
Durch Scannen des QR-Codes am Sensor mit der Funktion SmartStart. Das Gerät wird automatisch ins Netz aufgenommen, sobald es in dessen Umgebung aufwacht. Manuell mit der S-Taste lässt sich das Gerät nur im Mesh-Netz einbinden.

Wie lange hält die Batterie und wie merke ich, dass sie schwächer wird?
Bis zu 2 Jahre in der Werkseinstellung. Den Batteriestand meldet der Sensor in Prozent und bei einem niedrigen Ladezustand sendet er eine Batteriewarnung an das Gateway. Bei Knopfzellen kann der Zeitpunkt der Warnung je nach Exemplar abweichen.

Kann ich vom Sensor aus direkt ein anderes Gerät schalten?
Im klassischen Mesh-Netz ist das über die dem Reed-Kontakt zugeordnete Assoziationsgruppe 2 möglich. Der Gruppe lassen sich bis zu 9 Geräte zuordnen, wegen Verzögerungen im Netz werden jedoch höchstens 5 empfohlen. In der Long-Range-Topologie gibt es diese Möglichkeit nicht.

Lässt sich der Sensor im Freien einsetzen?
Wir raten davon ab. Die Ausführung ist für Innenräume bestimmt und darf weder Flüssigkeiten noch hoher Luftfeuchtigkeit ausgesetzt werden.

Shelly Wave Door/Window LR oder Shelly BLU Door/Window ZB?

Wählen Sie Shelly Wave Door/Window LR, wenn Sie auf ein Z-Wave-Netz setzen und eine große Reichweite zu einem Gateway benötigen. Wählen Sie Shelly BLU Door/Window ZB, wenn es um ein Zigbee-Netz geht, sich der überwachte Flügel in der Nähe des Gateways befindet und Sie eine längere Batterielebensdauer wünschen.
