SHELLY Wave i4 LR Eingangsmodul mit vier Eingängen zur Szenenaktivierung, Z-Wave Long Range

Produktdetailbeschreibung

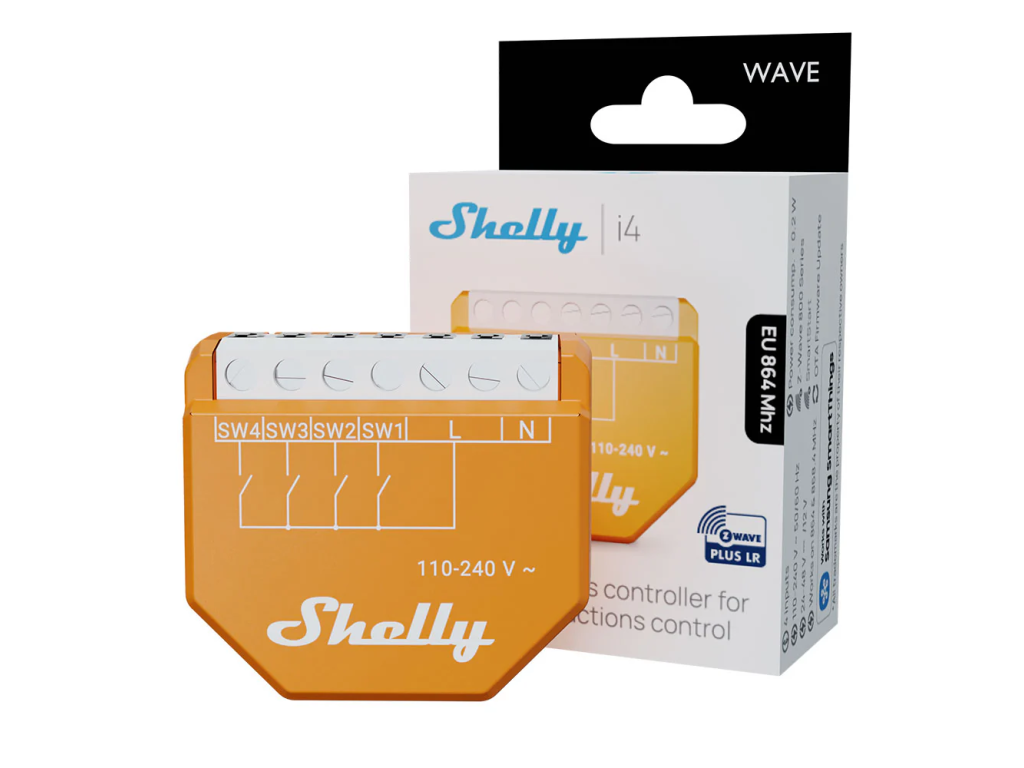

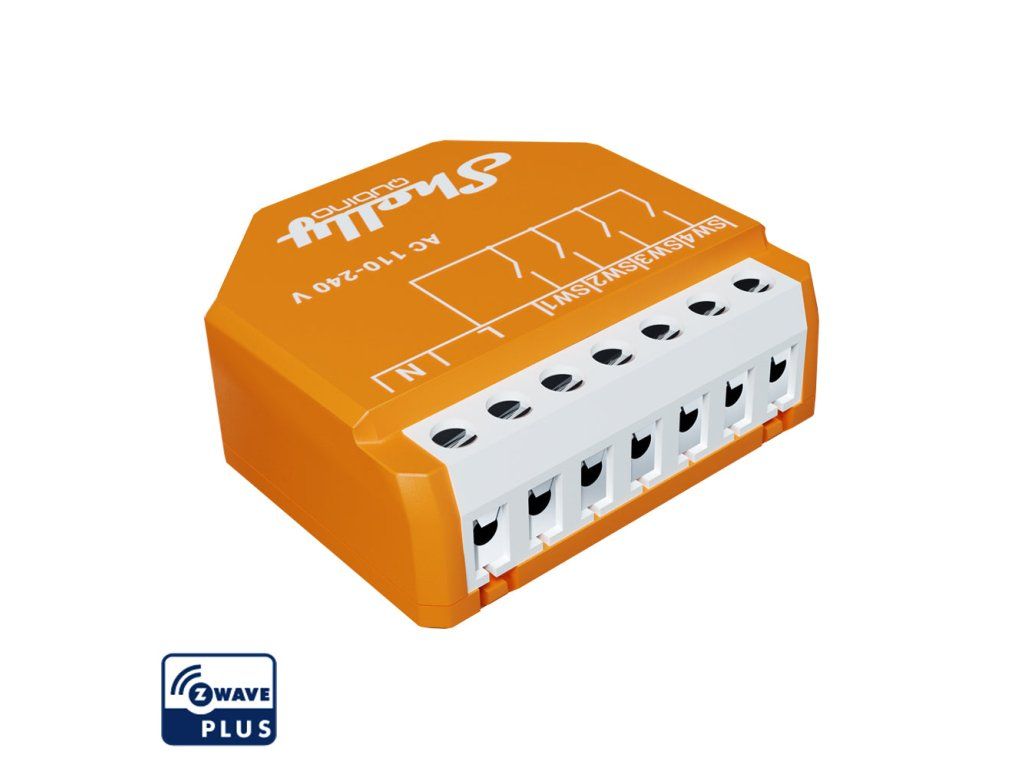

Möchten Sie aus gewöhnlichen Tastern neben der Tür einen Szenenschalter machen, auch in einem Gebäudeteil, bis zu dem das gewöhnliche Z-Wave-Netz nicht reicht? Shelly Wave i4 LR ist ein kleines Modul für die Unterputzdose, an das Sie bis zu vier Taster oder Schalter anschließen. Es besitzt keinen einzigen Lastausgang. Seine Aufgabe ist es zu erkennen, wie der Taster betätigt wurde, und dies an das Z-Wave-Gateway zu melden, das daraufhin eine Szene oder eine Automatisierung startet. Bestellcode QLSN-0A24XEU.

Ist das etwas für Sie?

Ja, wenn:

• in der Dose hinter dem Schalter Außenleiter und Neutralleiter vorhanden sind und Sie vorhandene Taster zur Bedienung des Smart Home nutzen möchten
• Sie vier unabhängige Eingänge SW1 bis SW4 benötigen, jeder mit eigener Szenennummer 1 bis 4
• Sie kurzes Drücken, Doppeldrücken, Halten und Loslassen unterscheiden und jeder Aktion eine eigene Reaktion zuordnen wollen
• Ihr Z-Wave-Gateway Long Range beherrscht und das Modul weiter entfernt liegt, als das klassische Netz reicht
• Sie eine Lösung suchen, die in der Unterputzdose hinter der vorhandenen Bedienstelle verschwindet

Nein, greifen Sie zu einem anderen Modell, wenn:

• in der Dose keine Netzspannung anliegt und Sie mit 5 bis 24 V DC versorgen, hierfür steht Shelly Wave i4 DC LR bereit
• Sie neben den Eingängen auch einen Schaltausgang für Leuchte oder Verbraucher benötigen, mit dem Shelly Wave 1PM Mini LR ausgestattet ist
• Sie Rollladen oder Jalousie direkt aus dem Modul heraus fahren möchten, wozu Shelly Wave Shutter LR bestimmt ist

Auf einen Blick

• Eingänge SW1, SW2, SW3 und SW4 für Taster oder Schalter, ohne Lastausgang
• jeder Eingang trägt eine eigene Szenennummer, von 1 für SW1 bis 4 für SW4
• erkennt kurzes Drücken, Doppeldrücken, Halten und Loslassen des Tasters
• Z-Wave Long Range auf 864 MHz, je nach den örtlichen Gegebenheiten innerhalb des Gebäudes bis 80 m und im Freien bis 1000 m
• gewöhnliches Z-Wave-Netz auf 868,4 MHz, innerhalb des Gebäudes bis 40 m
• Sicherheitsstufe S2 mit AES-128-Verschlüsselung, Einbindung über SmartStart
• Netzanschluss 110 bis 240 V AC mit 50/60 Hz, Eigenbedarf unter 0,2 W
• Überhitzungsschutz, der sich nicht abschalten lässt
• Chip Z-Wave S800 und ein Gehäuse mit einem Gewicht von lediglich 17 g

Funktionen

Jeder der vier Eingänge arbeitet eigenständig und trägt seine Szenennummer, SW1 die Eins und SW4 die Vier. Ist an den Eingang ein Taster angeschlossen, unterscheidet das Modul vier Ereignisse: einmaliges Drücken, zweimaliges Drücken kurz hintereinander, Halten und anschließendes Loslassen. Zu jedem davon sendet es eine Szenenmeldung an das Gateway, sodass sich einem einzigen Taster bis zu vier unterschiedliche Reaktionen zuordnen lassen. Ein Doppeldruck wird erkannt, wenn zwischen dem ersten und dem zweiten Drücken weniger als 500 ms vergehen. Der Eingang lässt sich ebenso auf einen klassischen Schalter umstellen, und zwar über Parameter 1 für SW1 bis Parameter 4 für SW4. Zur Wahl stehen zwei Verhaltensweisen des Schalters, entweder eingeschaltet bei geschlossenem Kontakt oder Zustandswechsel bei jeder Betätigung des Kipphebels. Neben den Szenenmeldungen sendet das Modul dem Gateway außerdem den Ein- oder Aus-Zustand jedes der vier Eingänge getrennt, sodass auch ein Wandschalter im System sichtbar bleibt. Darüber hinaus meldet das Modul den Zustand seiner LED sowie eine Übertemperaturwarnung, nimmt Befehle zum Neustart und zum Zurücksetzen auf Werkseinstellungen entgegen und aktualisiert die Firmware drahtlos über OTA.

Steuerung und Kommunikation

Das Modul kann in zwei verschiedenen Z-Wave-Netzen arbeiten. Das eine ist das gewöhnliche Mesh, das andere der sternförmige Long-Range-Betrieb, und die Entscheidung fällt einmalig beim Einbinden. Fällt sie auf Long Range, gibt es genau einen Weg, das Modul in das Netz einzubinden, und der heißt SmartStart. Mit dem Gateway lesen Sie den auf dem Modul aufgedruckten QR-Code ein, legen die Spannung an und das Modul meldet sich spätestens nach zehn Minuten von allein. Der Weg über die S-Taste und der Weg über dreimaliges Betätigen eines angeschlossenen Tasters oder Schalters bleiben dem gewöhnlichen Netz vorbehalten. Umgekehrt gilt das nicht, das Herausnehmen und die Rückkehr zu den Werkseinstellungen stehen in beiden Fällen zur Verfügung. Beim Einbinden mit S2 fordert das Gateway die fünfstellige PIN vom DSK-Etikett an der Seitenfläche des Moduls an, ein zweites gleiches Etikett liegt der Packung bei. Das Modul beherrscht S2 mit und ohne Authentifizierung, das ältere S0 und ebenso eine Verbindung ohne Absicherung. Unmittelbare Befehle zwischen Geräten, also Assoziationen ohne Zutun des Gateways, bleiben dem gewöhnlichen Netz vorbehalten. Die Gruppe Lifeline gilt jedoch auch für Long Range, und genau über sie gelangen Angaben zu Tastendrücken und zum Zustand der Eingänge zum Gateway, sodass Szenen und Automatisierungen im Gateway weiterlaufen. Die Rolle des Repeaters übernimmt das Modul ausschließlich im gewöhnlichen Netz.

Montage und Anwendung

Das Modul wird in der Unterputzdose hinter der vorhandenen Bedienstelle untergebracht. Der Neutralleiter wird an die Klemme N gelegt, der Außenleiter an eine der beiden Klemmen L, und von der zweiten Klemme L führt die Phase zu den Bedienstellen und von dort auf die Klemmen SW1 bis SW4. In die Klemmen passt ein Querschnitt von 0,5 bis 1,5 mm², abzuisolieren sind 5 bis 6 mm und die Schrauben werden mit maximal 0,4 Nm festgezogen. Am besten eignet sich ein eindrähtiger Leiter oder eine Litze mit Aderendhülse, die Leiterisolierung muss mindestens der Temperaturklasse PVC T105 °C entsprechen. Zwei Leiter in einer Klemme sind niemals zulässig. Das Auflegen auf das Netz ist Sache einer Elektrofachkraft, und bevor in der Dose etwas umgeklemmt wird, muss an den Klemmen nachgewiesen sein, dass dort keine Spannung anliegt. Installieren Sie das Modul nicht an Stellen, an denen es nass werden kann. Kürzen, verlängern oder verändern Sie die Antenne nicht und führen Sie sie möglichst weit weg von metallischen Teilen der Dose und des Rahmens.

Was Sie noch brauchen

• Netzspannung von 110 bis 240 V in der Dose. Eine Versorgung mit Gleichspannung hat dieses Modul nicht, dafür gibt es die Ausführung i4 DC LR.
• Ein Z-Wave-Gateway. Es liegt nicht bei. Für den Long-Range-Betrieb muss das Gateway ZWLR unterstützen.
• Die Geräte, die das Modul steuern soll. Es schaltet selbst nichts, sondern meldet nur die Tastendrücke.
• Bis zu vier Schalter oder Taster für die Eingänge des Moduls.

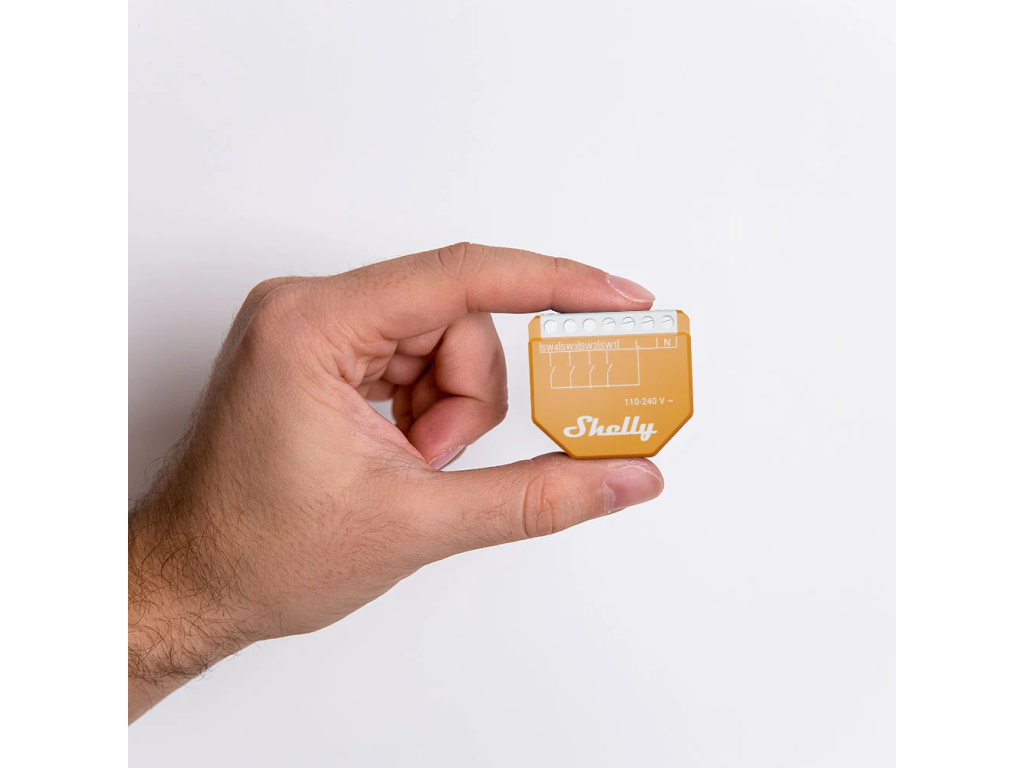

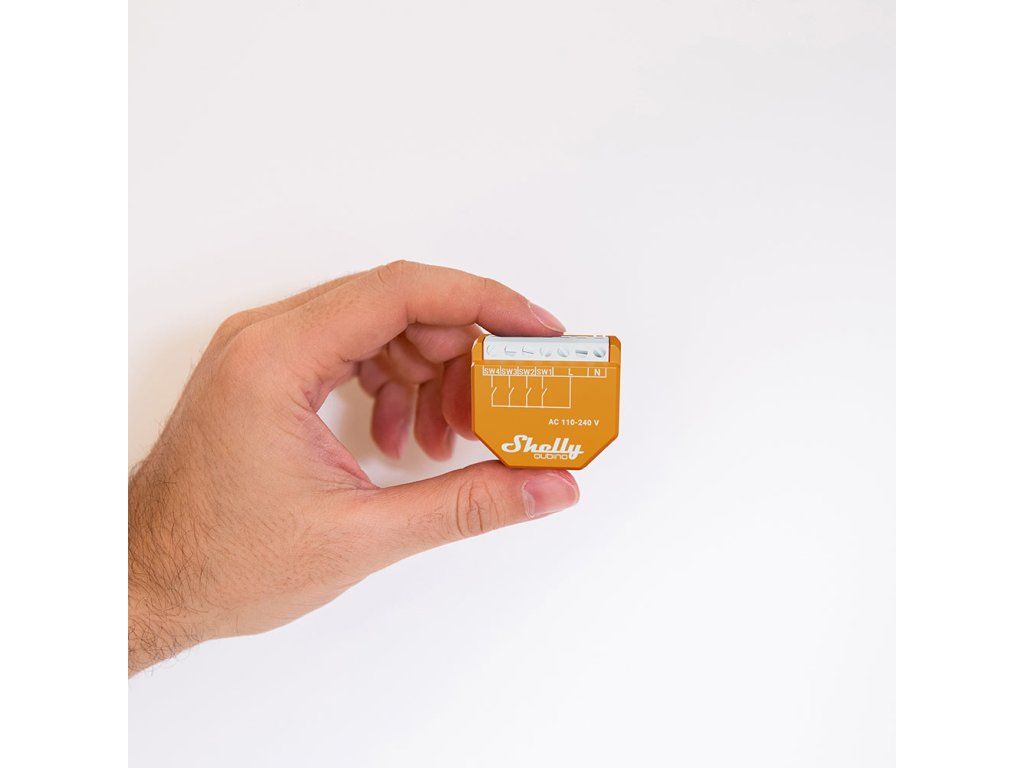

• Einen Platz von mindestens 37 x 42 x 16 mm in der Unterputzdose.
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• Einfamilienhäuser und Wohnungen, in denen Taster neben der Tür Szenen auslösen sollen
• Hotels, Apartments und Mehrfamilienhäuser mit einheitlicher Bedienung
• kleinere Gewerbeeinheiten, Büros, Ladengeschäfte, Gastronomie und Tankstellen
• kommunale Gebäude und Verwaltungsgebäude
• Hochschulen und Studentenwohnheime
• dank der Long-Range-Reichweite auch Werkstatt oder Garage am anderen Ende des Grundstücks, sofern das Gateway erst im Hauptgebäude sitzt

Wichtig vor dem Kauf

• Das Modul besitzt keinen Lastausgang und schaltet selbst nichts. Leuchte oder Verbraucher muss ein anderes Gerät schalten, das den Befehl vom Gateway erhält.
• Ohne Z-Wave-Gateway steuert das Modul für sich genommen nichts. Die Tastendrücke wertet das Gateway aus und startet die Szenen.
• Das Modul benötigt Außenleiter und Neutralleiter. Ohne Neutralleiter arbeitet es nicht, obwohl es selbst keine Last schaltet.
• Die Netztopologie wird einmalig bei der Einbindung gewählt. Klassisches Netz und Long Range laufen nicht gleichzeitig.
• In ein Long-Range-Netz gelangt das Modul einzig über SmartStart, also durch Einlesen des QR-Codes. Weder die S-Taste noch ein angeschlossener Schalter bringen es dorthin.
• Heben Sie die fünfstellige PIN vom DSK-Etikett an der Seitenfläche des Moduls auf. Abgelöst wird dieses Etikett nicht, ein Ersatz liegt der Packung bei.
• Ihr Gateway muss Long Range beherrschen. Wird das Modul fehlerhaft oder gar nicht erkannt, ist der Gerätetyp von Hand zu wählen und zu prüfen, ob das Gateway mehrkanalige Geräte nach Z-Wave Plus unterstützt.
• Unmittelbare Assoziationen außerhalb der Gruppe Lifeline bleiben dem gewöhnlichen Netz vorbehalten. Bei Long Range tauscht das Modul Daten allein mit dem Gateway aus.
• Repeater ist das Modul einzig dann, wenn es im gewöhnlichen Netz läuft. Bei Long Range reicht es das Signal nicht weiter.
• Werkseitig sind alle vier Eingänge als Taster eingestellt. Ein auf Schalter umgestellter Eingang sendet keine Szenenmeldungen, den Ein- oder Aus-Zustand meldet er dem Gateway jedoch weiterhin.
• Nicht jedes Gateway kommt mit Szenenmeldungen zurecht. Vera Ezlo unterscheidet die Arten des Drückens nicht, Homee Cube Gen 5 beherrscht weder Szenenmeldungen noch Assoziationen, und Smart Things setzt den Edge Driver Shelly Wave voraus.
• Der Überhitzungsschutz ist dauerhaft aktiv und lässt sich nicht abschalten. Oberhalb von 80 °C über mehr als 5 s sendet das Modul eine Warnung an das Gateway und signalisiert dies über die LED. Aufheben lässt sich die Warnung durch Trennen und Wiederanlegen der Versorgungsspannung, durch kurzes Drücken der S-Taste oder durch Betätigen eines beliebigen angeschlossenen Tasters.
• Einen Überstromschutz besitzt das Modul nicht und den Verbrauch misst es nicht.
• Zulässig sind Umgebungstemperaturen von -20 bis 40 °C sowie eine relative Feuchte von 30 bis 70 %, montiert wird höchstens bis 2000 m über dem Meeresspiegel.

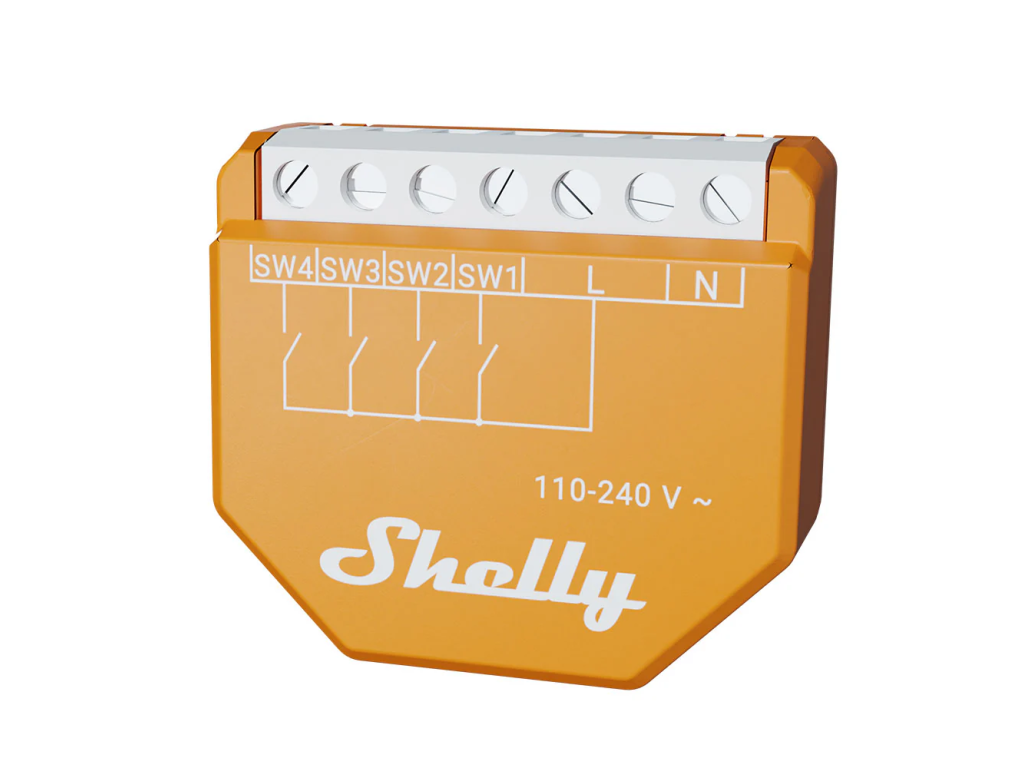

Anschlussklemmen

Die zweite Klemme L dient dazu, den Außenleiter weiter zu den angeschlossenen Tastern zu führen, damit er nicht in der Dose aufgeteilt werden muss.

Häufige Fragen

Schaltet Shelly Wave i4 LR eine Leuchte selbst ein?
Nein. Das Modul hat keinen Lastausgang. Es meldet den Tastendruck an das Gateway, und dieses sendet den Befehl an das Gerät, das die Leuchte tatsächlich schaltet.

Wie viele Bedienstellen bedient das Modul?
Vier. Jede erhält ihre Klemme, von SW1 bis SW4, und damit eine eigene Szenennummer.

Lässt sich das Modul mit der S-Taste einbinden?
Bei Long Range nicht, dorthin führt einzig SmartStart mit dem QR-Code. Die S-Taste hilft dann beim Herausnehmen und bei der Rückkehr zu den Werkseinstellungen.

Laufen Long Range und das gewöhnliche Netz nebeneinander?
Nein. Sie entscheiden sich beim Einbinden für eines von beiden, und dabei bleibt es anschließend.

Wird ein Neutralleiter benötigt, obwohl nichts geschaltet wird?
Ja. Die Versorgung kommt aus dem Netz, und ohne Neutralleiter arbeitet das Modul nicht.

Was ändert sich, wenn ich einen Eingang auf Schalter umstelle?
Die Szenenmeldungen entfallen, der Ein- oder Aus-Zustand des betreffenden Eingangs erreicht das Gateway weiterhin. Für die Unterscheidung von kurzem Drücken, Doppeldruck und Halten wird ein Taster benötigt.

Verstärkt das Modul das Signal für andere Geräte?
Ja, aber nur dann, wenn es im gewöhnlichen Netz läuft. Bei Long Range nicht.

Kommt mein Gateway damit zurecht?
Shelly Wave arbeitet mit allen zertifizierten Gateways zusammen, die das Z-Wave-Protokoll unterstützen, für Long Range muss das Gateway zusätzlich dieses Netz beherrschen. Bei einzelnen Gateways bestehen Einschränkungen, Vera Ezlo unterscheidet die Arten des Drückens nicht und Homee Cube Gen 5 beherrscht weder Szenenmeldungen noch Assoziationen.

Shelly Wave i4 LR oder Shelly Wave i4 DC LR?

Wählen Sie Shelly Wave i4 LR dort, wo in der Dose Netzspannung von 110 bis 240 V AC anliegt. Wählen Sie Shelly Wave i4 DC LR dort, wo eine Gleichspannung von 5 bis 24 V DC zur Verfügung steht. Netze, Reichweite und Verhalten der Eingänge sind bei beiden gleich.
