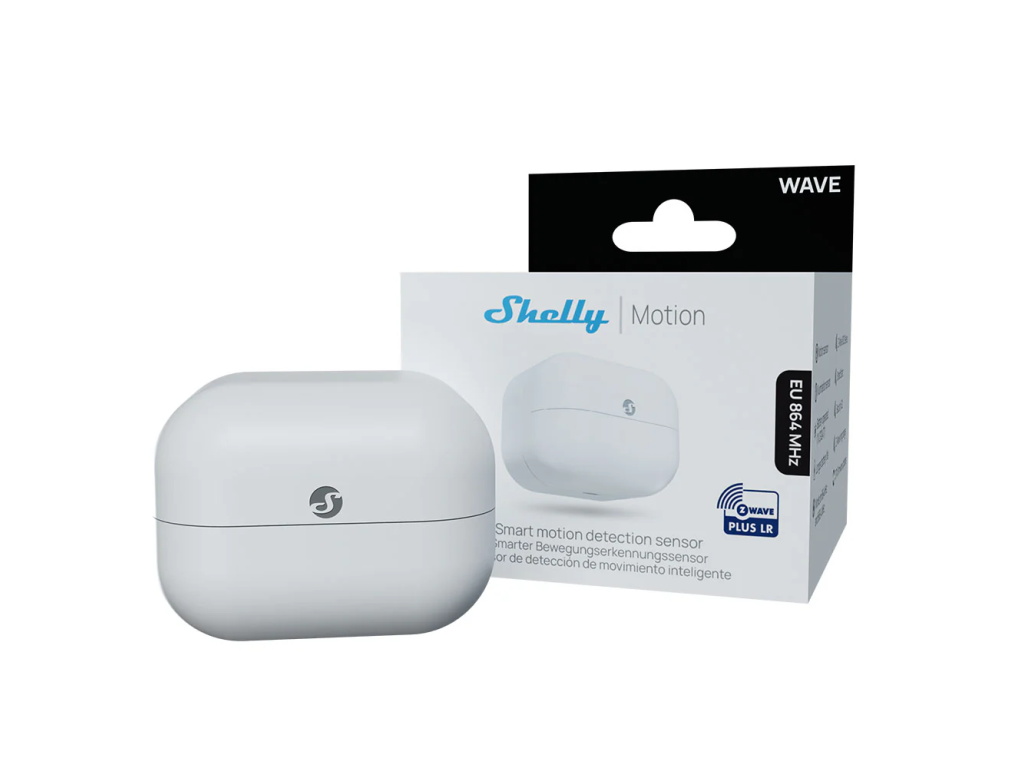

SHELLY Wave Motion LR Batteriebetriebener Bewegungs- und Helligkeitssensor Z-Wave mit Long Range, weiß

Produktdetailbeschreibung

Sie möchten, dass das Licht von selbst angeht, sobald jemand den Raum betritt, und das nur dann, wenn es wirklich dämmrig ist? Shelly Wave Motion LR ist ein batteriebetriebener Sensor für das Z-Wave-Netz, der Bewegung über einen PIR-Sensor erfasst und zugleich die Helligkeit misst. Beide Werte meldet er an das Gateway, sodass ein Szenario nicht nur von der Bewegung, sondern auch von der Dunkelheit abhängen kann. Der Bestellcode der europäischen Ausführung lautet QLMO-003FEU.

Ist das etwas für Sie?

Ja, wenn:

• Sie bereits ein Z-Wave-Gateway betreiben und einen Auslöser für Licht, Musik oder Szenen ergänzen möchten
• Sie unterscheiden möchten, ob es im Raum dunkel ist, und tagsüber nicht unnötig beleuchten wollen
• Sie einen Melder für einen entfernten Hausteil, eine Werkstatt oder eine Garage suchen, an die das übliche Mesh-Netz nicht mehr heranreicht
• Sie weder Leitungen verlegen noch eine Steckdose belegen möchten
• Ihnen eine verschlüsselte Übertragung wichtig ist, der Sensor beherrscht die Sicherheitsstufe S2 mit AES 128
• Sie das Gerät durch Scannen des QR-Codes über SmartStart hinzufügen möchten

Nein, wählen Sie ein anderes Modell, wenn:

• Sie kein Z-Wave-Gateway haben und auf Zigbee oder Bluetooth setzen. Dafür steht Shelly BLU Motion ZB zur Verfügung.
• Sie die Anwesenheit von Personen erfassen möchten und nicht nur Bewegung. Wählen Sie den Anwesenheitsmelder Shelly Presence Gen4.
• der Melder ins Freie, in feuchte oder nasse Bereiche soll. Wave Motion LR ist für Innenräume bestimmt.

Auf einen Blick

• Bewegungserfassung über PIR-Sensor
• Messung der Helligkeit über einen eingebauten Lichtsensor
• Wahl der Topologie Mesh oder Long Range beim Hinzufügen
• in der Topologie Long Range bis zu 80 m im Gebäude und bis zu 1000 m im Freien
• im Mesh-Netz bis zu 40 m in Innenräumen, jeweils nach den Bedingungen am Montageort
• Sendefrequenz 864 MHz im Long-Range-Betrieb und 868,4 MHz im Mesh-Netz
• Chip Z-Wave S800, Sendeleistung kleiner als 25 mW
• Stromversorgung über eine 3-V-Zelle CR2477 aus dem Lieferumfang
• Batterielebensdauer bis zu 3 Jahre
• Abmessungen 32 x 42 x 27 mm, Gewicht 26 g einschließlich Zelle

Funktionen

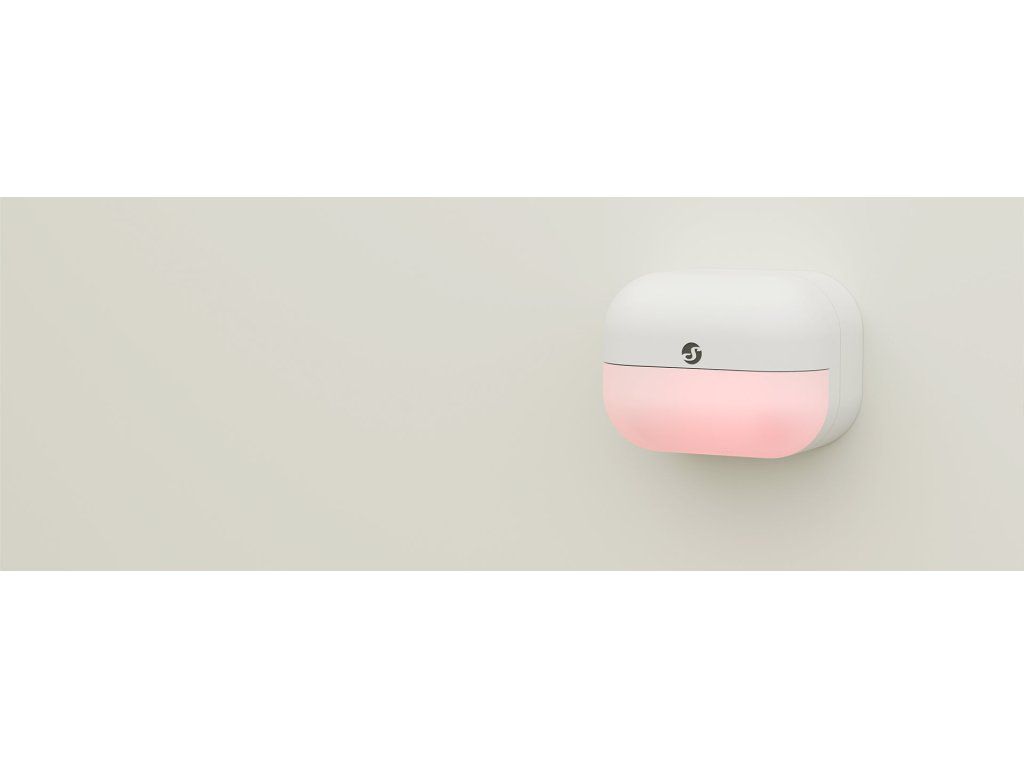

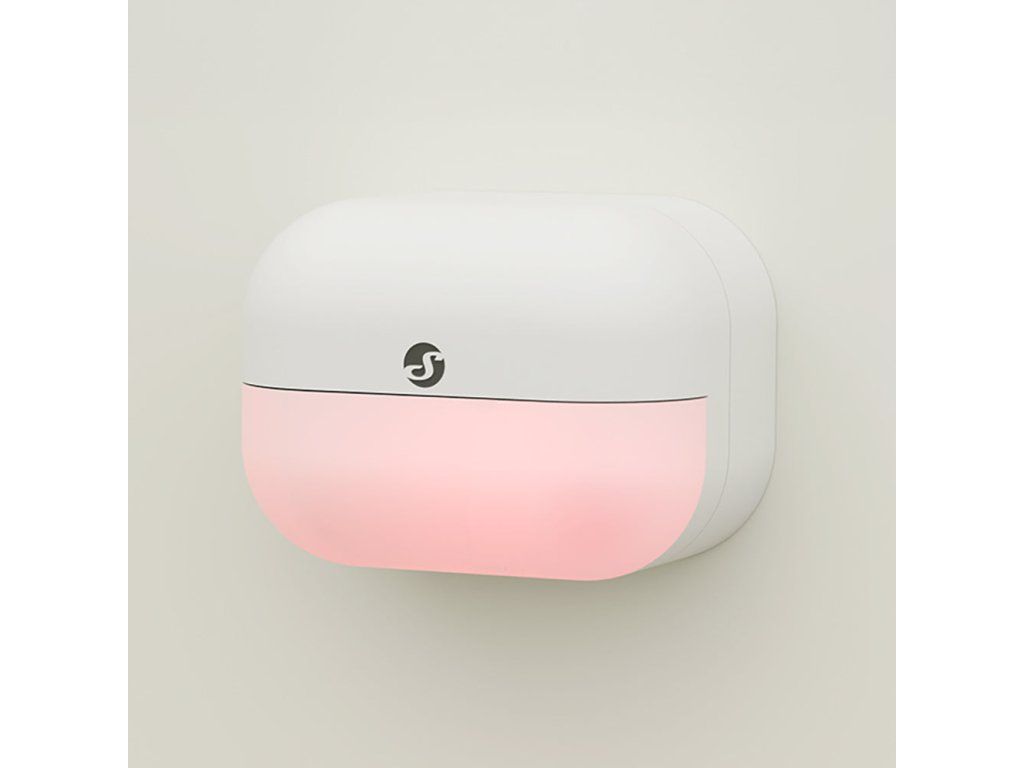

Wird eine Bewegung erfasst, blinkt die Leuchtanzeige kurz rot und der Sensor sendet dem Gateway eine Meldung über das Ereignis, den Batteriestand und bei eingeschalteter Messung auch die aktuelle Helligkeit. Bleibt es danach längere Zeit ruhig, meldet er auch das Ende der Bewegung. Die Zeit bis zu dieser Meldung ist im Bereich von 1 bis 32767 Sekunden einstellbar, werkseitig sind es 30 Sekunden. Die kurze Blindzeit nach der letzten Erfassung lässt sich von 2 bis 8 Sekunden einstellen. Die Empfindlichkeit hat drei Stufen. Niedrig reagiert auf große oder nahe Bewegungen, Mittel ist ausgewogen und werkseitig eingestellt, Hoch erfasst auch kleine oder weit entfernte Bewegungen. Die Firmware wird drahtlos über OTA aktualisiert.

Steuerung und Kommunikation

Der Sensor arbeitet in zwei unterschiedlichen Topologien des Z-Wave-Netzes, und eine davon wird bereits beim Hinzufügen zum Netz ausgewählt. Im Mesh-Netz tauschen sich die Geräte mit dem Gateway und untereinander aus, in der Topologie Long Range kommuniziert der Sensor unmittelbar mit dem Gateway. Genau deshalb reicht Long Range deutlich weiter. Unterstützt werden der unverschlüsselte Betrieb, S0, S2 nicht authentifiziert und S2 authentifiziert. Beim Hinzufügen mit S2 verlangt das Gateway die fünfstellige PIN, die auf dem DSK-Etikett an der Geräteseite aufgedruckt und zusätzlich der Verpackung beigelegt ist. Dieses Etikett wird nicht vom Gerät entfernt und die Kopie aus der Verpackung sollte nicht verloren gehen. Um die Batterie zu schonen, schläft der Sensor die meiste Zeit und nimmt in dieser Zeit keine Befehle entgegen. Von sich aus meldet er sich beim Gateway im werkseitigen Intervall von 43200 Sekunden, also zweimal täglich, einstellbar von 0 bis 86400 Sekunden.

Ausstattung

• Ein PIR-Sensor zur Erkennung von Bewegung
• Ein Lichtsensor, der ab Werk eingeschaltet ist
• Eine Batterie CR2477 mit 3 V, im Lieferumfang
• Eine Leuchtanzeige, die bei erkannter Bewegung kurz aufblinkt
• Zwei Z-Wave-Topologien, Long Range bei 864 MHz und Mesh bei 868,4 MHz

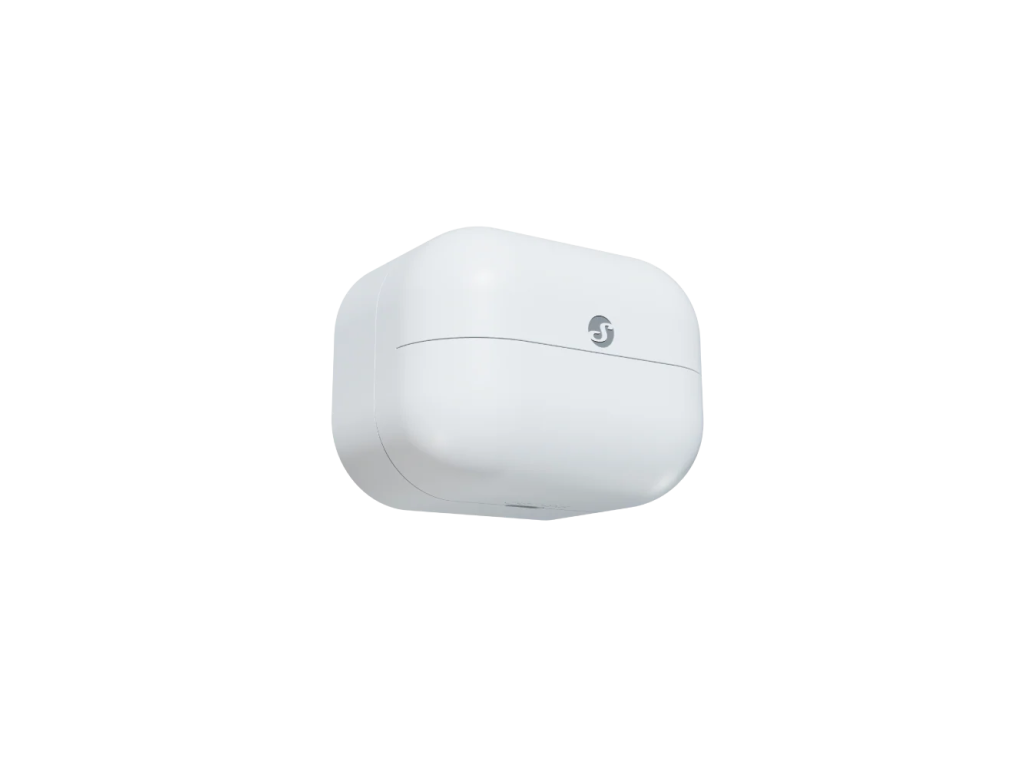

• Ein weißes Kunststoffgehäuse 32 x 42 x 27 mm mit 26 g Gewicht samt Batterie

Der Sensor läuft mit Batterie und verstärkt das Z-Wave-Netz daher in keiner der beiden Topologien.

Montage und Anwendung

Das Gerät wird betriebsbereit mit eingelegter Zelle geliefert. Vor dem ersten Einsatz wird die Schutzfolie aus dem Batteriefach gezogen, erst dadurch wird die Stromversorgung aktiviert. Eine neue Batterie legen Sie ein, indem Sie einen Flachschraubendreher von 3 bis 5 mm Breite in den Schlitz setzen, die rückseitige Abdeckung durch vorsichtiges Drehen öffnen, die alte Zelle aus der Halterung schieben und die neue entsprechend der Plusmarkierung einsetzen. Anschließend drücken Sie die Abdeckung an, bis sie hörbar einrastet, wobei die kleine Aussparung der Abdeckung auf derselben Seite liegen muss wie die Aussparung am Gehäuse. Hinter der Sensorlinse sitzen der Lichtsensor und die RGB-Anzeige, die Taste S liegt unter der rückseitigen Abdeckung. Ein kurzer Druck von weniger als 0,5 Sekunden weckt den Sensor, ein längerer Druck öffnet den Einstellmodus, der nach zehn Sekunden von selbst in den Normalbetrieb zurückkehrt. Bringen Sie das Gerät so weit wie möglich entfernt von Metallteilen an, da diese das Signal stören.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne dieses lässt sich der Sensor nicht einrichten.
• Ein Gateway mit Unterstützung für Long Range, wenn Sie die Reichweite bis 1 000 m im Freien nutzen wollen.
• Eine Ersatzbatterie CR2477. Es ist ein anderer Typ als in den übrigen Shelly-Sensoren.
• Einen Schlitzschraubendreher mit 3 bis 5 mm Breite, um beim Batteriewechsel die rückwärtige Abdeckung zu öffnen.
• Einen Platz mit freier Sicht auf den überwachten Bereich. Ein PIR-Sensor braucht freie Sicht, Glas und Möbel stehen ihm im Weg.
• Einen Innenraum mit -20 bis 40 °C und einer Feuchte von 30 bis 70 Prozent.

Einsatzbereiche

• Flur oder Treppenhaus, in dem das Licht erst nach Einbruch der Dunkelheit angehen soll
• Speisekammer, Ankleide oder Abstellraum ohne Schalter in Reichweite
• Garage, Werkstatt oder Keller am Rand der Reichweite des Hausnetzes
• Gartenbewässerung, die bei Bewegung kurzzeitig abschalten soll
• Mehrfamilienhäuser, Hotels und Beherbergungsbetriebe
• kleinere Büros, Verkaufsräume und Dienstleistungsbetriebe

Wichtig vor dem Kauf

• Der Sensor ist ein Melder und kein Schaltgerät. Die Szenarien wertet das Z-Wave-Gateway aus, und dieses ist erforderlich.
• Die Topologie Mesh oder Long Range wählen Sie beim Hinzufügen, und es gilt nur eine davon. Long Range muss zudem von Ihrem Gateway unterstützt werden.
• Im Long-Range-Betrieb lässt sich das Gerät nicht von Hand über die Taste S hinzufügen. Es bleibt SmartStart, also das Scannen des QR-Codes durch das Gateway.
• Die direkte Verknüpfung mit einem anderen Gerät über die Assoziationsgruppe 2, bei der der Sensor den Schaltbefehl selbst sendet, steht nur im Mesh-Netz zur Verfügung. In der Topologie Long Range läuft der Befehl über das Gateway.
• Die eingeschaltete Helligkeitsmessung verkürzt die Batterielebensdauer erheblich. Werkseitig ist sie aktiviert und lässt sich über Parameter 155 abschalten.
• Ein kurzes Meldeintervall entlädt die Batterie rasch. Die werkseitigen zwölf Stunden sind ein Kompromiss, den Sie nur mit Bedacht ändern sollten.
• Verwenden Sie ausschließlich eine 3-V-Zelle CR2477 oder eine kompatible Zelle und achten Sie auf die Polarität. Das Batteriefach muss sich stets sicher verschließen lassen.
• Das Produkt ist ausschließlich für Innenräume bestimmt. Halten Sie es von Flüssigkeiten und Feuchtigkeit fern und setzen Sie es nicht in Räumen mit hoher Luftfeuchtigkeit ein.
• Die Umgebungstemperatur beträgt -20 bis +40 °C, die Luftfeuchtigkeit 30 bis 70 % RH.
• Die drahtlose Z-Wave-Übertragung ist nicht immer hundertprozentig zuverlässig. Setzen Sie das Gerät daher nicht dort ein, wo Leben oder Sachwerte allein von seiner Funktion abhängen.

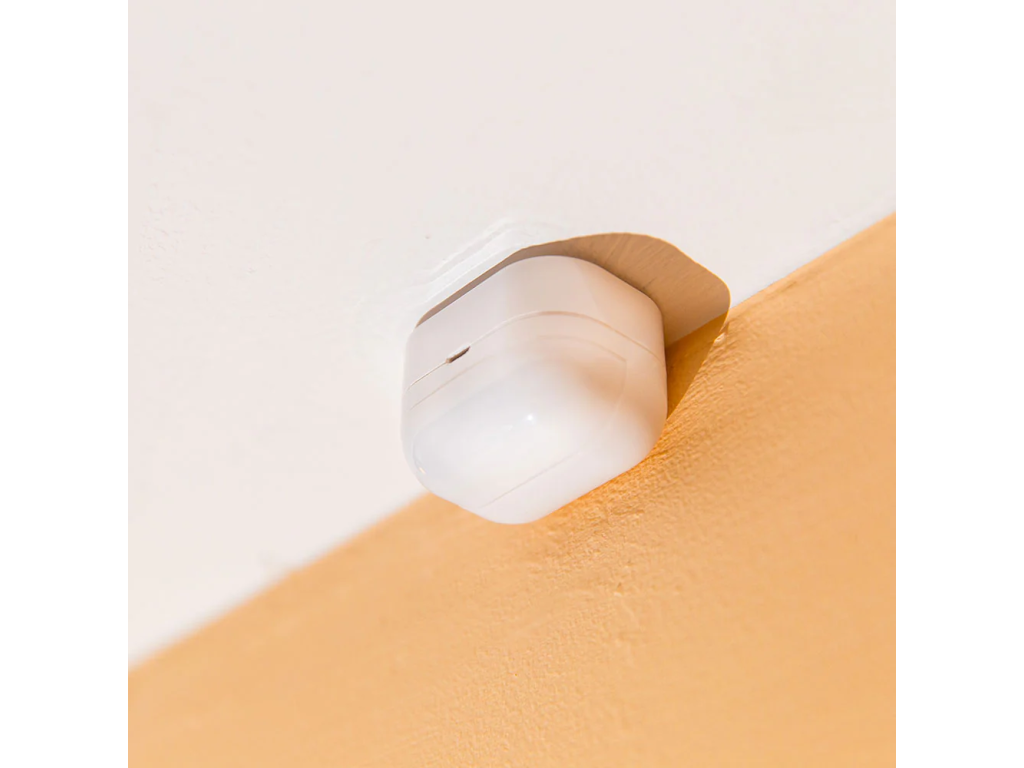

Anbringung und Reichweite

Kenndaten und Anwendung

Häufige Fragen

Benötige ich für den Sensor ein Z-Wave-Gateway?
Ja. Der Sensor meldet Bewegung und Helligkeit in das Z-Wave-Netz, die Szenarien wertet das Gateway aus. Ohne Gateway schaltet das Gerät von sich aus nichts.

Wie lange hält die Batterie?
Bis zu 3 Jahre. Die eingeschaltete Helligkeitsmessung verbraucht sie allerdings deutlich schneller, ebenso ein verkürztes Meldeintervall.

Welche Batterie benötige ich für den Wechsel?
Eine 3-V-Zelle CR2477 oder eine kompatible Zelle. Eine liegt bereits bei, vor dem ersten Einsatz genügt es, die Schutzfolie herauszuziehen.

Kann ich den Sensor über die Taste hinzufügen, wenn ich Long Range wähle?
Nein. Das manuelle Hinzufügen über die Taste S funktioniert nur im Mesh-Netz. Im Long-Range-Betrieb wird SmartStart genutzt, also das Scannen des QR-Codes am Gerät durch das Gateway.

Kann der Sensor einem anderen Gerät unmittelbar einen Befehl senden?
Im Mesh-Netz ja, dafür dient die Assoziationsgruppe 2. Die Assoziation selbst richten Sie jedoch über das Gateway ein, und in der Topologie Long Range steht diese Gruppe nicht zur Verfügung.

Lässt sich der Melder im Freien einsetzen, etwa auf der Terrasse?
Nein. Das Gerät ist ausschließlich für Innenräume bestimmt und gehört nicht in feuchte Umgebungen.

Wie oft meldet sich der Sensor, wenn nichts geschieht?
Werkseitig zweimal täglich, das Intervall beträgt 43200 Sekunden. Einstellbar ist es von 0 bis 86400 Sekunden.

Was bedeutet der Helligkeitsschwellwert?
Ja. Ab Werk ist sie eingeschaltet, und ihr Abschalten verlängert die Batterielaufzeit.
