SHELLY Wave PM Mini Verbrauchsmessmodul, max. 16 A, Z-Wave

Produktdetailbeschreibung

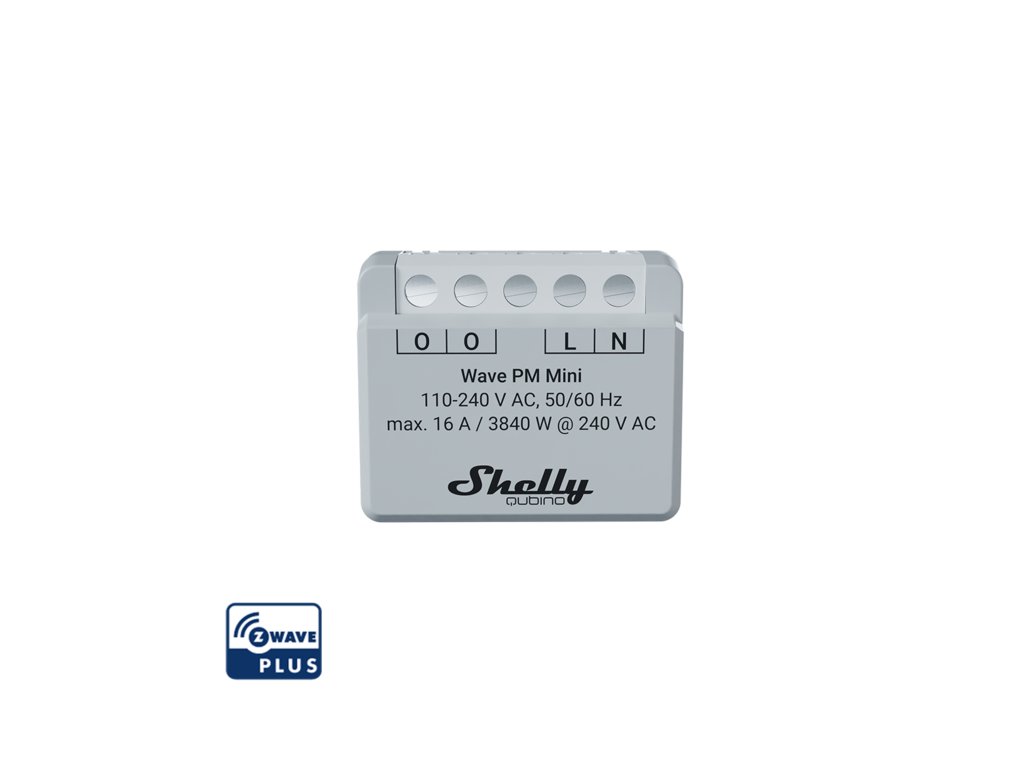

Ein Modul, das nichts schaltet, dafür aber genau sagt, was der Kreis zieht. Der Shelly Wave PM Mini ist ein kleiner Energiezähler für das Z-Wave-Netz. Er passt auch dort hinein, wo ein normales Modul keine Chance hat, und misst bis 16 A und 3 840 W.

Ist das etwas für Sie?

• Ja, wenn Sie den Verbrauch eines Kreises kennen wollen und ein Z-Wave-Gateway haben.

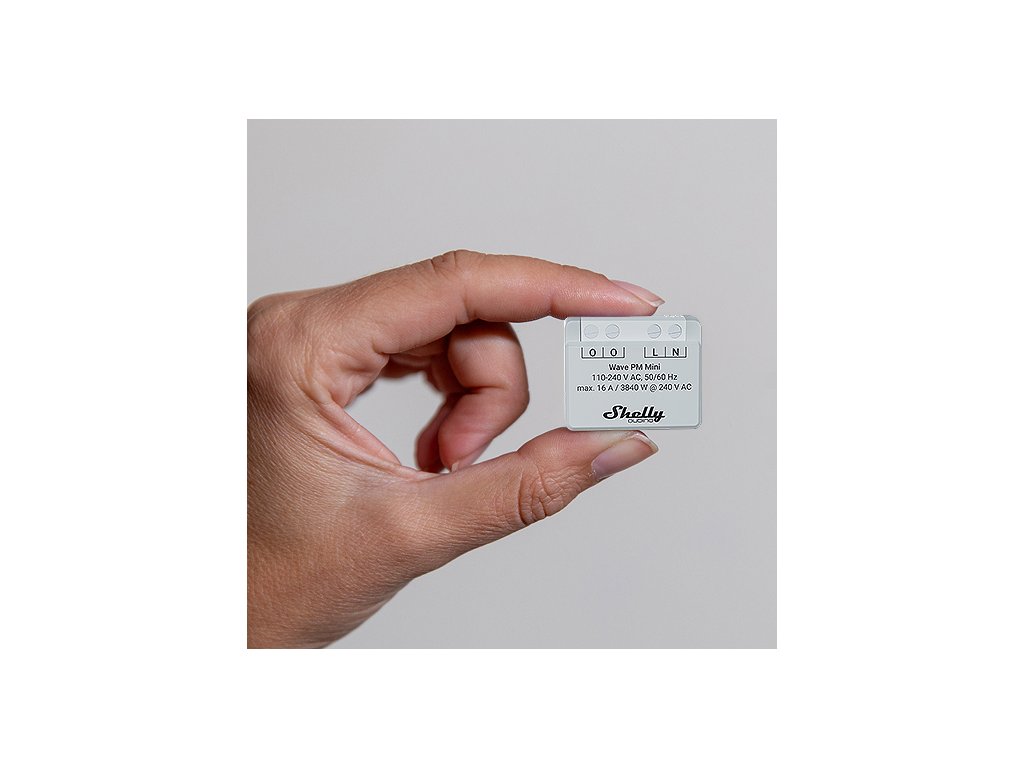

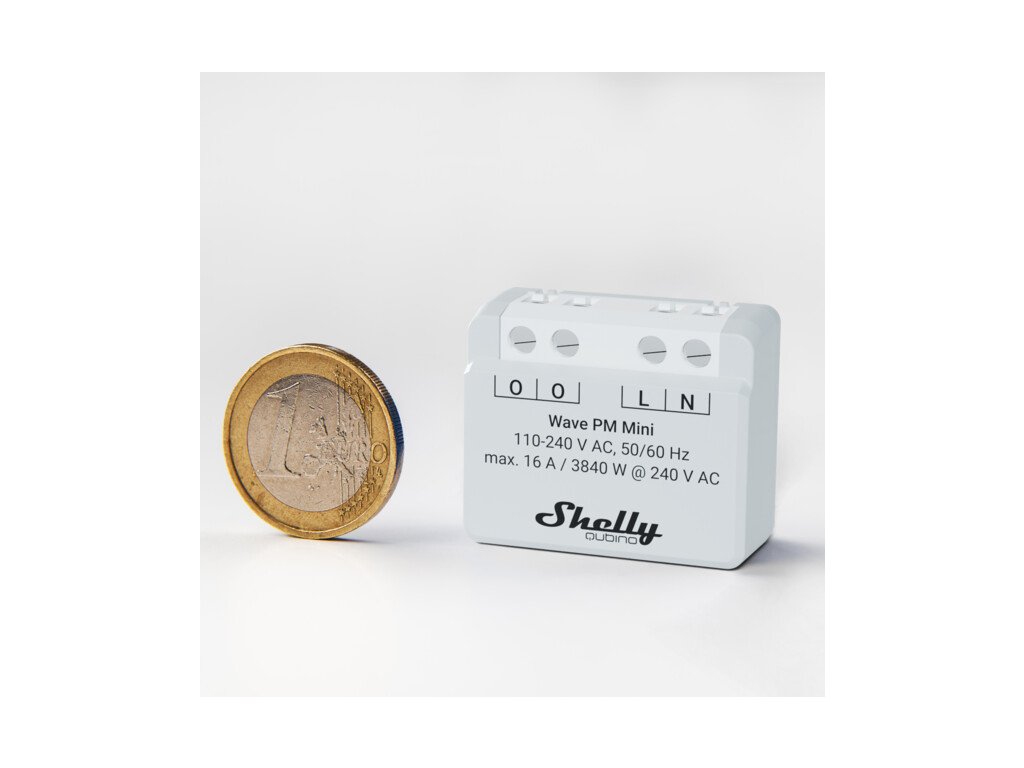

• Ja, wenn in der Dose wenig Platz ist. Das Modul misst nur 29 x 35 x 16 mm.
• Nein, wenn Sie den Kreis auch schalten wollen. Dieses Modell misst nur.
• Nein, wenn Sie kein Z-Wave-Gateway haben. Ohne Gateway hat das Modul keinen Gesprächspartner.

Auf einen Blick

• Leistungsmessung in Watt
• maximaler Messstrom 16 A und maximale Messleistung 3 840 W
• Versorgung 110 bis 240 V AC bei 50 oder 60 Hz
• Eigenverbrauch unter 0,3 W
• drei Schutzfunktionen gegen Überhitzung, Überstrom und Überspannung
• Repeater im Z-Wave-Netz, Band 868,4 MHz, Reichweite bis 40 m innen
• Maße 29 x 35 x 16 mm mit Toleranz 0,5 mm, Gewicht 13 g
• hellgraue Ausführung

Funktionen

Er misst die Aufnahme des angeschlossenen Kreises und meldet sie an das Z-Wave-Gateway. Das Maximum liegt bei 16 A und 3 840 W. Im Inneren arbeiten drei Schutzfunktionen, gegen Überhitzung, gegen Überstrom und gegen Überspannung. Der Überstromschutz greift ein, wenn der Strom 16 A um 10 % länger als 5 s überschreitet, der Überspannungsschutz bei mehr als 278 V Wechselspannung länger als 5 s. Der Überstromschutz lässt sich nicht abschalten. Zugleich arbeitet das Modul als Repeater, sodass es das Z-Wave-Netz an seinem Einbauort eher stärkt. Eine Add-on-Schnittstelle hat es nicht.

Steuerung und Kommunikation

Die Kommunikation läuft über Z-Wave auf 868,4 MHz mit einer Reichweite bis 40 m im Gebäude. Bedienelemente hat das Modul keine, eingestellt wird alles über das Gateway.

• Sicherheitsstufen Unsecure, S0, S2 Unauthenticated und S2 Authenticated
• Einbindung über SmartStart durch Scannen des QR-Codes am Modul
• nach dem Einschalten in Netznähe bindet sich das Modul binnen zehn Minuten selbst ein
• die S-Taste dient zum Einbinden, Entfernen und für den Werksreset
• maximale Sendeleistung unter 25 mW, Prozessor Z-Wave S800
• das Modul arbeitet als Repeater im Z-Wave-Netz

Ausstattung

• Die Messung des Verbrauchs jenes Stromkreises, der durch das Modul führt
• Die Klemmen N und L für die Versorgung und die Klemmen O für den gemessenen Stromkreis
• Ein Überhitzungsschutz
• Der Prozessor Z-Wave S800 im Band 868,4 MHz
• Die Funktion eines Repeaters im Netz
• Ein hellgraues Kunststoffgehäuse 29 x 35 x 16 mm mit 13 g Gewicht

Das Modul ist das kleinste und leichteste der Reihe Wave und passt daher auch in eine volle Unterputzdose.

Montage und Anwendung

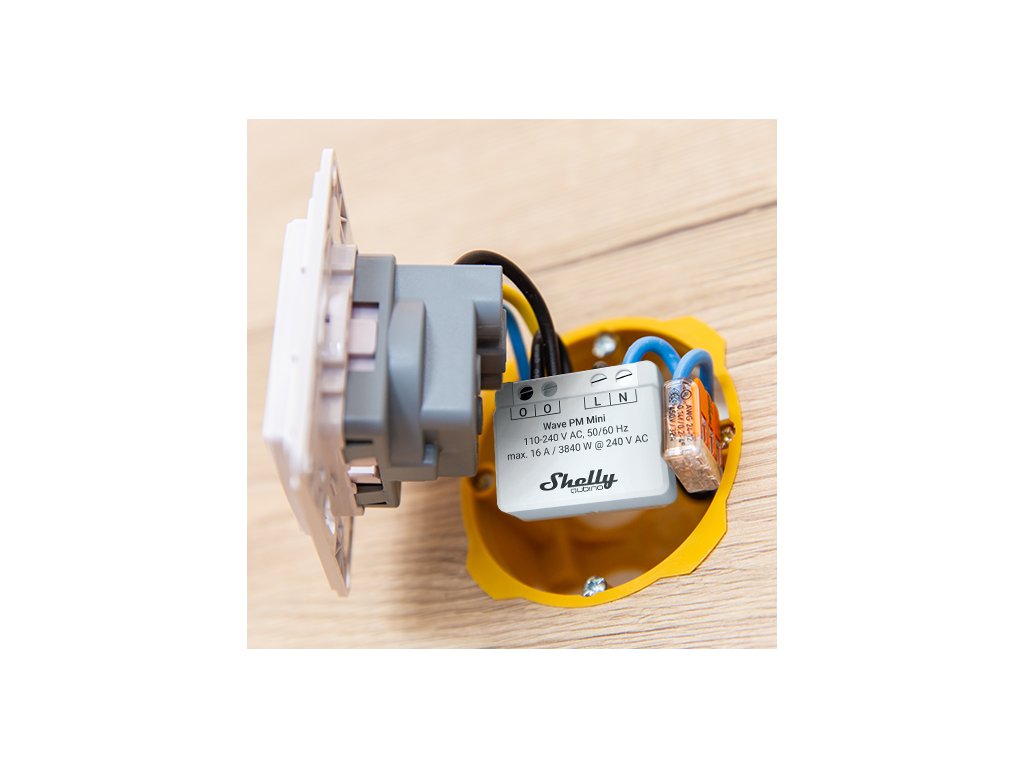

Das Modul wird in die Installationsdose eingebaut, hinter eine Steckdose oder hinter einen Schalter. Der Anschluss gehört in die Hand einer Elektrofachkraft.

• zwei Versorgungsklemmen, N und L
• zwei Ausgänge mit Messung an Schraubklemmen
• Leiterquerschnitt 0,5 bis 1,5 mm²
• Abisolierlänge 5 bis 6 mm, Anzugsmoment höchstens 0,4 Nm
• externe Absicherung 16 A mit Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH, Einsatzhöhe bis 2000 m

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne dieses lässt sich das Modul nicht einrichten.
• Den Stromkreis, den Sie messen wollen. Das Modul wird in dessen Verlauf eingesetzt, nicht daneben.
• Einen Leitungsschutzschalter 16 A mit der Charakteristik B oder C, einem Kurzschlussausschaltvermögen ab 6 kA und in der Energiebegrenzungsklasse 3.
• Einen Platz von mindestens 29 x 35 x 16 mm in der Unterputzdose.
• Leiter mit einem Querschnitt von 0,5 bis 1,5 mm².
• Eine Elektrofachkraft. Das Modul wird an Netzspannung angeschlossen.

Einsatzbereiche

• Messung eines Kreises, der nicht geschaltet wird
• Dose mit wenig Platz, in die ein größeres Modul nicht passt
• Erfassung der Aufnahme von Boiler oder Heizgerät
• Kontrolle des Verbrauchs eines Lichtkreises im Büro
• Ergänzung der Messung in einer Anlage, die bereits anders schaltet
• Stärkung des Z-Wave-Netzes an einer Stelle ohne anderes Modul

Wichtig vor dem Kauf

• Das Modul misst nur. Ein Relais oder einen geschalteten Ausgang hat es nicht.
• Das Messmaximum liegt bei 16 A und 3 840 W.
• Das Modul braucht ein Z-Wave-Gateway, eigenständig kommuniziert es nicht.
• Eine Add-on-Schnittstelle hat es nicht.
• Der Leiterquerschnitt beträgt 0,5 bis 1,5 mm², die Abisolierlänge 5 bis 6 mm.
• Die externe Absicherung soll 16 A mit Charakteristik B oder C betragen. Wave 1PM und Wave 1PM Mini sind Schaltmodule mit eigenen Daten.

Anschlussklemmen

Kenndaten und Anwendung

Häufige Fragen

Schaltet es den Kreis?
Nein. Es ist ein Zähler und hat kein Relais.

Wie viel misst es?
Bis 16 A und 3 840 W.

Brauche ich ein Gateway?
Ja. Es ist ein Z-Wave-Gerät, ohne Gateway hat es keinen Gesprächspartner.

Passt es in die Dose hinter einer Steckdose?
Die Maße betragen 29 x 35 x 16 mm mit einer Toleranz von einem halben Millimeter, es passt also auch dort, wo ein normales Modul nicht hineingeht.

Stärkt es mein Netz?
Ja, das Modul arbeitet als Z-Wave-Repeater.
