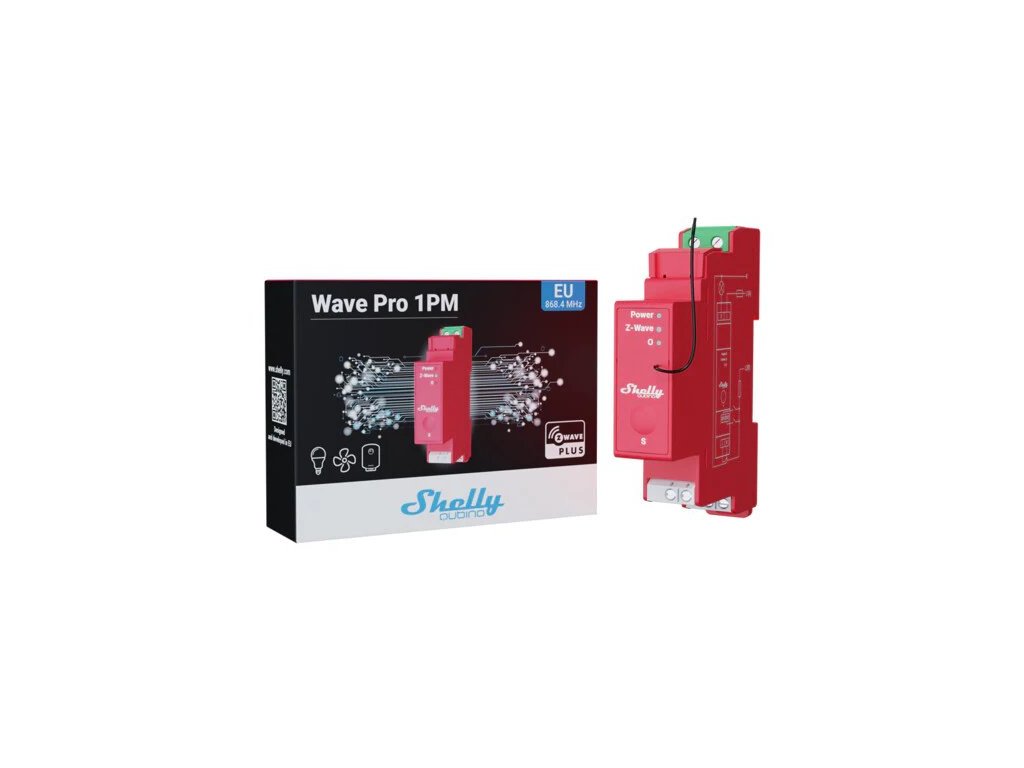

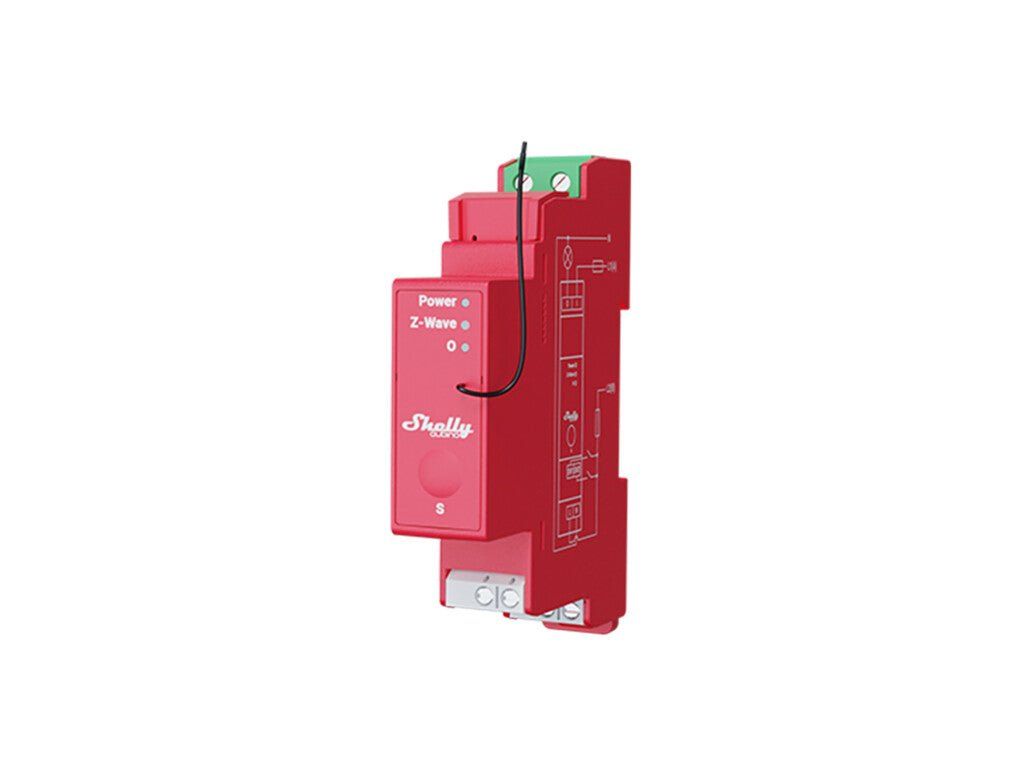

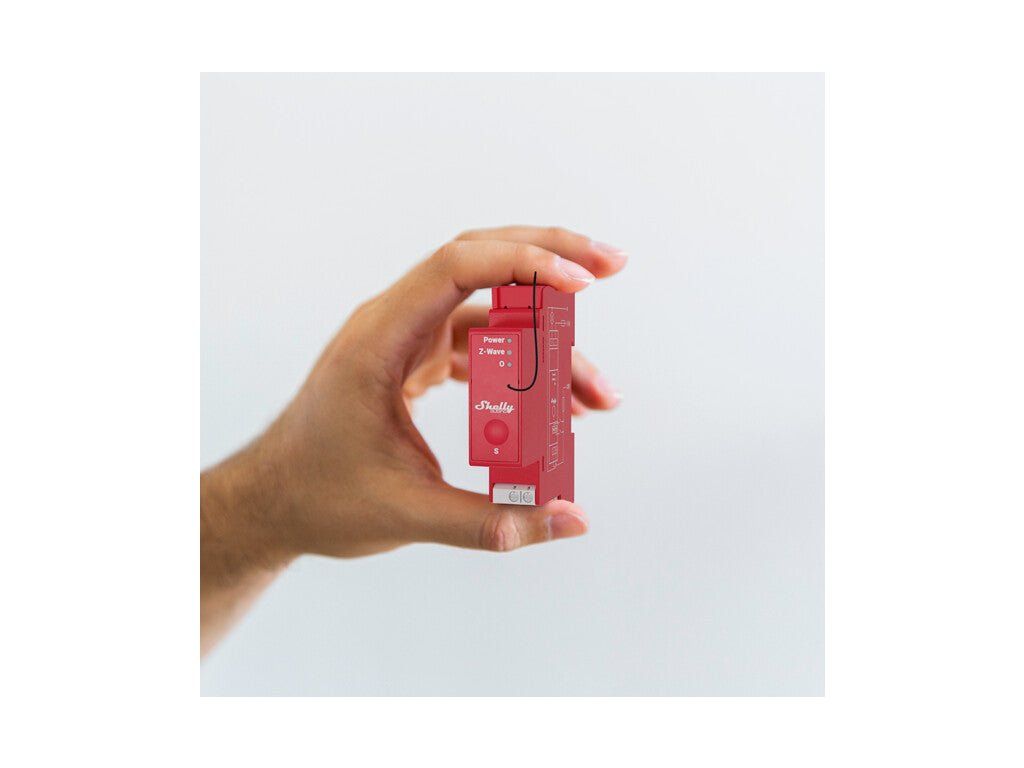

SHELLY Wave Pro 1PM Schaltmodul für DIN-Schiene 1-Kanal 16 A mit Verbrauchsmessung, Z-Wave

Produktdetailbeschreibung

Bei manchen Stromkreisen im Verteiler genügt es nicht, sie nur zu schalten, Sie wollen auch Zahlen sehen. Diese Aufgabe übernimmt Shelly Wave Pro 1PM, ein intelligenter Schalter für die Hutschiene mit eingebauter Messung. Ein Relais schaltet den Kreis zwischen den Klemmen I und O, und die Messung ist unmittelbar in diesen geschalteten Ausgang integriert. Die aktuelle Leistung in Watt und die bezogene Energie in Kilowattstunden erfahren Sie also ohne separaten Zähler. Die Werte gehen an die Z-Wave-Zentrale, und einschalten lässt sich der Kreis mit einem Schalter neben der Tür, mit dem Timer im Modul oder mit einer Szene in der Zentrale. Die europäische Ausführung trägt den Code QPSW-0A1P16EU.

Ist das etwas für Sie?

Ja, wenn

• Sie im Verteiler 19 mm Platz für das Modul haben und einen geschalteten Stromkreis benötigen
• Sie neben dem Schalten auch Zahlen wollen, also die momentane Leistung in Watt und dazu die bezogene Energie in Kilowattstunden
• Sie bauen oder sanieren und die Elektronik im Verteiler verborgen bleiben soll
• Sie eine Z-Wave-Zentrale bereits besitzen oder sie zusammen mit dem Modul kaufen
• Ihnen wichtig ist, dass das Modul die Last bei Überhitzung, zu hohem Strom und zu hoher Spannung selbst abschaltet, sobald der Zustand länger als 5 s anhält
• der Kreis auch klassisch bedienbar bleiben soll, über Schalter oder Taster an der Klemme SW1

Nein, ein anderes Modell passt besser, wenn

• der geschaltete Kreis von der Modulversorgung getrennt sein muss, dazu ist Shelly Wave Pro 1 mit potentialfreiem Kontakt gedacht
• Sie zwei geschaltete Stromkreise in einem Gerät brauchen, dafür ist Shelly Wave Pro 2PM gedacht
• ein Verteiler nicht infrage kommt und das Modul in einer Unterputzdose verschwinden soll, dort passt Shelly Wave 1PM
• Licht gedimmt und nicht nur geschaltet werden soll, dabei hilft Shelly Wave Pro Dimmer 1PM
• Sie keine Z-Wave-Zentrale haben und auch keine wollen, ohne sie ist das Modul nicht einzurichten

Auf einen Blick

• ein geschalteter Ausgang für Lasten bis 16 A
• maximale Schaltspannung 240 V AC
• Leistungsmessung in Watt direkt am geschalteten Ausgang, dazu Meldung von Spannung und Strom
• Meldung der verbrauchten Energie in kWh an die Zentrale
• eigene Schutzfunktionen bei Überhitzung, Überstrom sowie Überspannung
• Z-Wave auf 868,4 MHz, Prozessor Z-Wave S800
• verschlüsselte Funkverbindung mit Security 2 und Anmeldung per SmartStart über QR-Code
• Repeater, der die Zuverlässigkeit des Netzes erhöht
• zwei Eingänge für Schalter oder Taster
• für die Hutschiene, Baubreite 19 mm, Eigenverbrauch unter 0,3 W

Funktionen

Die Messung ist unmittelbar in den geschalteten Ausgang zwischen den Klemmen I und O integriert, und deshalb weiß das Modul, welche Leistung die Last gerade zieht. Neben Watt meldet es auch Spannung und Strom und weist die verbrauchte Energie in Kilowattstunden gesondert aus. Die Häufigkeit der Meldungen bestimmen zwei Parameter. Parameter 36 gibt die prozentuale Leistungsänderung vor, ab der eine neue Meldung folgt, und Parameter 39 gibt vor, wie lange zwischen zwei Meldungen mindestens gewartet wird, voreingestellt 30 s. Die aufsummierten Kilowattstunden bleiben im Modul bis zum Werksreset.

Das Verhalten des Ausgangs lässt sich über Parameter einstellen. Parameter 23 macht aus dem Schließer NO einen Öffner NC. Die Parameter 19 und 20 ergänzen ein automatisches Aus- oder Einschalten nach einer vorgegebenen Zeit, und Parameter 25 legt fest, ob diese Zeit in Sekunden oder in Millisekunden gilt. Parameter 17 entscheidet, ob das Modul den Ausgang nach einem Spannungsausfall in den letzten Zustand zurückführt oder ihn ausgeschaltet lässt. Reagieren kann es auch auf einen Alarm, der anderswo im Netz gemeldet wird, sei es Wasser, Rauch, Kohlenmonoxid oder Hitze. Je nach Einstellung öffnet oder schließt es dann das Relais.

Steuerung und Kommunikation

Das Modul kommuniziert per Z-Wave im Band 868,4 MHz und arbeitet mit zertifizierten Zentralen zusammen, die dieses Protokoll unterstützen. In Innenräumen reicht es je nach Umgebung bis zu 40 m und sendet mit einer Leistung unter 25 mW. Für die Einrichtung ist eine Z-Wave-Zentrale erforderlich, sie ist separat erhältlich. Ins Netz gelangt das Modul auf dreierlei Art. Der erste Weg führt über den QR-Code mit der Funktion SmartStart, wobei es sich nach dem Einschalten binnen zehn Minuten von selbst meldet, der zweite von Hand über die S-Taste am Modul, der dritte über dreimaliges Umlegen des angeschlossenen Schalters binnen drei Sekunden. Security 2 schützt die Kommunikation mit der Verschlüsselung AES 128 und das Modul beherrscht auch die unverschlüsselte Anmeldung, die Stufe S0 sowie die Modi S2 Unauthenticated und S2 Authenticated. Bei der Anmeldung mit S2 geben Sie den PIN-Code des DSK-Aufklebers seitlich am Modul ein, eine Ersatzkopie des Aufklebers liegt der Packung bei. Dieser Code darf nicht verloren gehen.

Über die Assoziationsgruppe 1 Lifeline gehen der Zustand des Ausgangs, die Messwerte und Meldungen über Überhitzung, Überstrom, Überspannung sowie über den Verlust der Netzversorgung an die Zentrale. Der Schalter an der Klemme SW1 kann mehr als nur das eigene Relais umlegen, über Assoziationen steuert er andere Knoten im Netz direkt an, etwa einen Dimmer oder einen Jalousieantrieb, sodass die Zentrale an der Entscheidung nicht beteiligt sein muss. Die Klemme SW2 steuert das Relais nicht und ist allein für Assoziationen bestimmt. Das Modul arbeitet zugleich als Repeater und gibt Funkbefehle an weitere Knoten weiter, die Firmware lässt sich drahtlos über das Netz aktualisieren.

Mit den Zentralen Home Assistant, Homey, Cozify, Homee Cube Gen 7 und Vera Ezlo funktionieren das Ein- und Ausschalten des Ausgangs, die Meldung einer Änderung am Eingang SW sowie das Senden von Watt und Kilowattstunden. Derselbe Umfang gilt bei Fibaro HC 3 und Z-Wave engine 3 sowie bei Smart Things mit dem Treiber Shelly Wave edge driver. Der ältere Homee Cube Gen 5 schaltet den Ausgang zwar um, übergibt aber weder Watt noch Kilowattstunden an seine Oberfläche, und eine Änderung am Eingang SW wird dort nicht zuverlässig angezeigt.

Montage und Anwendung

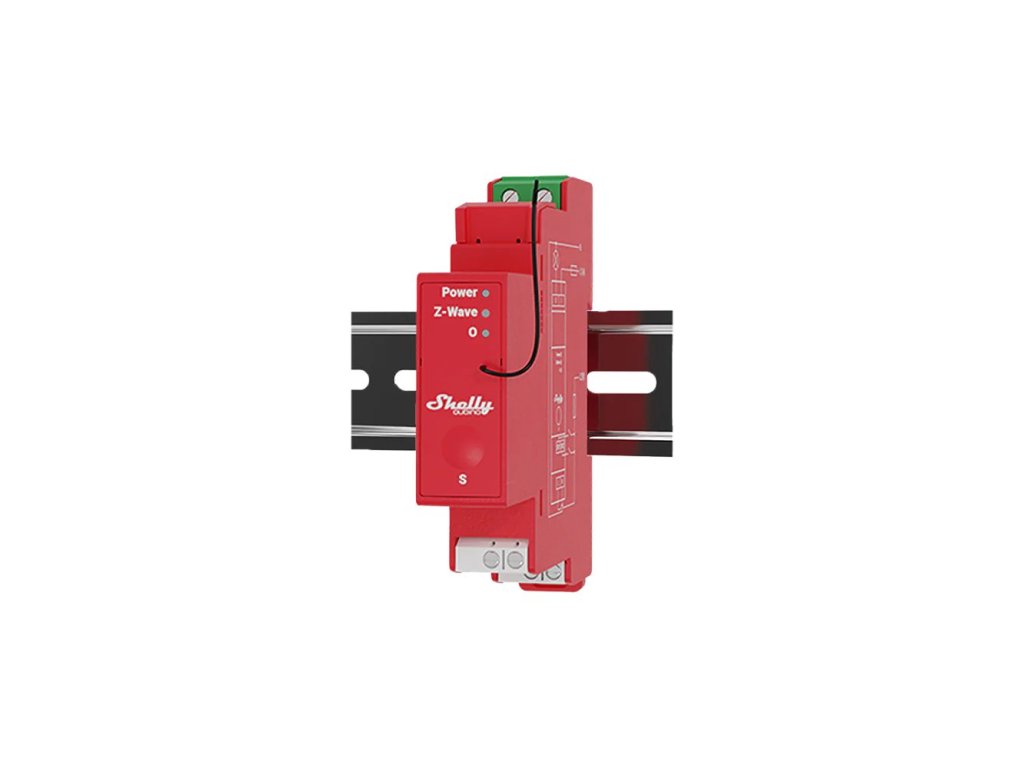

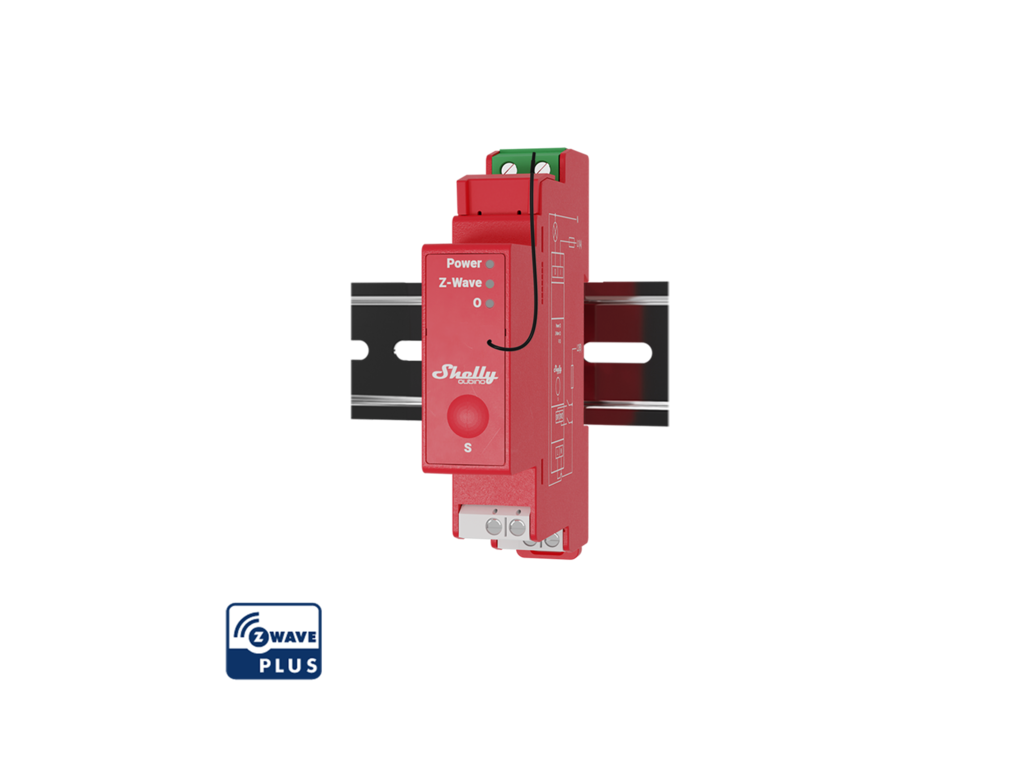

Das Modul wird auf die Hutschiene im Verteiler aufgeschnappt. An das Netz anschließen darf es nur eine qualifizierte Elektrofachkraft. Zuerst stellt sie sicher, dass die Schutzschalter ausgeschaltet sind, dann prüft sie mit einem Spannungsprüfer oder einem Multimeter, dass an den Klemmen keine Spannung mehr anliegt. Die Versorgung kommt auf N und L, das Modul arbeitet mit 110 V bis 240 V AC bei 50 oder 60 Hz. Der geschaltete Kreis wird auf die Klemme I geführt und läuft von der Klemme O zur Last weiter.

Die grüne Klemmleiste ist für Querschnitte zwischen 0,5 und 2,5 mm² ausgelegt, bei den weißen Klemmleisten endet der Bereich bei 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen Leisten. Die Schrauben werden mit maximal 0,4 Nm angezogen. Passend sind starre Einzeladern, feindrähtige Adern gehören in Aderendhülsen, und die Isolierung soll eine erhöhte Wärmebeständigkeit haben, mindestens PVC T105 °C. Die Antenne darf nicht gekürzt werden und sollte möglichst weit von Metallteilen entfernt bleiben, weil diese das Signal stören. Die Umgebungstemperatur soll zwischen -20 und 40 °C liegen, die Luftfeuchte zwischen 30 und 70 %, und die Einsatzhöhe beträgt höchstens 2000 m.

Was Sie noch brauchen

• Eine Z-Wave-Zentrale. Sie liegt nicht bei, und ohne sie lässt sich das Modul nicht einrichten. Das Modul arbeitet auf 868,4 MHz.
• Platz auf der Hutschiene. Das Modul misst 94 x 19 x 69 mm und wiegt 61 g.
• Einen Schraubendreher und einen Drehmomentschlüssel bis 0,4 Nm. Ein höheres Drehmoment beschädigt die Klemme.
• Leiter im richtigen Querschnitt. Die grüne Klemmleiste nimmt 0,5 bis 2,5 mm² auf, die weißen 0,5 bis 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen.
• Das Etikett mit QR-Code und DSK-PIN. Über den QR-Code fügt sich das Modul innerhalb von zehn Minuten nach dem Einschalten selbst in das Netz ein. Der PIN darf nicht verloren gehen.
• Eine Elektrofachkraft. Das Modul wird im Verteiler an Netzspannung angeschlossen.

Einsatzbereiche

• Haushalte und Wohnungen, in denen Sie den wirklichen Verbrauch eines Kreises kennen möchten
• Wohnanlagen, Hotels und Apartments, in denen der Verbrauch je Einheit erfasst wird
• kleinere Betriebe, Büros, Ladengeschäfte und Gastronomie
• kommunale und staatliche Gebäude, Schulen und Hochschulgelände
• ohmsche Last, also Glühlampenbeleuchtung oder Heizgeräte
• kapazitive Last, etwa Kondensatorbatterien und elektronische Geräte
• induktive Last mit RC-Glied, dazu gehören Transformatoren, LED-Treiber, Ventilatoren sowie Kühl- und Klimageräte

Wichtig vor dem Kauf

• Eine Z-Wave-Zentrale ist für die Einrichtung unverzichtbar und wird nicht mitgeliefert.
• Der Anschluss im Verteiler ist einer qualifizierten Elektrofachkraft vorbehalten. Jeder Eingriff an den Klemmen erfolgt erst nach dem Trennen der Spannung.
• Der Ausgang ist für maximal 16 A ausgelegt. Ein Verbraucher über dieser Grenze darf nicht angeschlossen werden.
• Der Überstromschutz schaltet das Relais erst dann ab, wenn der Strom 10 % über den Grenzwert 16 A steigt und dieser Zustand über 5 s hinaus andauert.
• Der Überspannungsschutz schaltet das Relais erst ab, wenn die Spannung 15 % über 240 V AC steigt und dieser Zustand mehr als 5 s bestehen bleibt. Diese Grenze gilt für das übliche Netz mit 230 V AC.
• Der Überhitzungsschutz schaltet das Relais ab, wenn die Innentemperatur länger als 5 s über 80 °C liegt. Überhitzungsschutz und Überstromschutz bleiben immer eingeschaltet, abschalten lassen sie sich nicht. Zurückgesetzt werden alle drei Alarme durch Aus- und Wiedereinschalten der Versorgung, durch kurzes Drücken der S-Taste oder durch Umlegen des angeschlossenen Schalters.
• Induktive Verbraucher erzeugen beim Schalten Spannungsspitzen, deshalb wird parallel zum Verbraucher ein RC-Glied aus 0,1 µF und 100 Ω für 0,5 W bei 600 V AC geschaltet.
• Wenn Sie mit Strömen über 5 A rechnen, lassen Sie um jedes Pro-Modul mindestens 10 mm Abstand frei.
• Das Modul wird nicht dort eingebaut, wo es feucht werden kann, und ein beschädigtes Stück wird nicht mehr angeschlossen. Warten oder reparieren Sie das Modul nicht selbst.
• Brauchen Sie den geschalteten Kreis getrennt von der Modulversorgung, dann ist dazu Shelly Wave Pro 1 mit potentialfreiem Kontakt gedacht.
• Bewahren Sie den PIN-Code des DSK-Aufklebers auf. Der Aufkleber bleibt seitlich am Modul an seinem Platz, eine Ersatzkopie liegt der Packung bei.
• Ein Meldeintervall unter 30 s kann das Z-Wave-Netz überlasten, die Reaktion des Moduls verlangsamen und die Netzstabilität verringern.
• Funkübertragung ist nicht als hundertprozentig zuverlässig anzusehen, deshalb eignet sich das Modul nicht für Stellen, an denen Leben oder Sachgüter ausschließlich von seiner Funktion abhängen.
• Lassen Sie Kinder nicht mit den Schaltern und Tastern spielen, die am Modul angeschlossen sind.

Anschlussklemmen

Häufige Fragen

Braucht Shelly Wave Pro 1PM eine Z-Wave-Zentrale?
Ja. Ohne Zentrale richten Sie das Modul nicht ein, und die Zentrale wird getrennt geliefert.

Misst das Modul Watt oder Kilowattstunden?
Beides, es ist aber nicht dasselbe. Watt zeigen die momentane Leistung der Last, dazu kommen Spannung und Strom. Die Kilowattstunden summieren die Energie, die der Kreis bezogen hat.

Wie viel Platz braucht es im Verteiler?
Auf der Schiene beträgt die Baubreite 19 mm. Das Gehäuse ist 94 mm hoch, 19 mm breit und 69 mm tief, jeweils mit einer Toleranz von 0,5 mm, das Gewicht liegt bei 61 g.

Wozu dient der zweite Eingang SW2?
Das eigene Relais lässt sich damit nicht steuern. Die Klemme ist allein für Assoziationen bestimmt, also für Befehle an andere Knoten im Z-Wave-Netz.

Lässt sich der Ausgang auf einen Öffner umstellen?
Ja, Parameter 23 bietet die Wahl zwischen NO und NC.

Merkt sich das Modul den Zustand nach einem Spannungsausfall?
In der Voreinstellung ja. Parameter 17 ändert dieses Verhalten, mit der zweiten Einstellung bleibt der Ausgang nach dem Wiederkehren der Spannung ausgeschaltet.

Stärkt das Modul mein Z-Wave-Netz?
Ja, es arbeitet als Repeater und gibt Befehle an weitere Knoten weiter.

Wie wird die gemessene Energie gelöscht?
Der Werksreset setzt Kilowattstunden, Assoziationen und Parameter in den Ausgangszustand zurück und nimmt das Modul zugleich aus dem Z-Wave-Netz, sodass Sie es erneut anmelden müssen. Deshalb greifen Sie dazu nur, wenn die Zentrale fehlt oder nicht arbeitet. Auslösen lässt er sich über die S-Taste, durch fünfmaliges Umlegen des angeschlossenen Schalters binnen drei Sekunden oder über Parameter 120 von der Zentrale aus. Der Weg über den Schalter funktioniert nur in der ersten Betriebsminute.

Shelly Wave Pro 1PM oder Shelly Wave Pro 1?

Shelly Wave Pro 1PM wählen Sie, wenn der Kreis nicht nur geschaltet, sondern auch gemessen werden soll und wenn Ihnen der eigene Überstrom- und Überspannungsschutz wichtig ist. Shelly Wave Pro 1 wählen Sie, wenn Sie mit einem Kontakt schalten müssen, der von der Versorgung des Moduls getrennt ist, und keine Messung brauchen.
