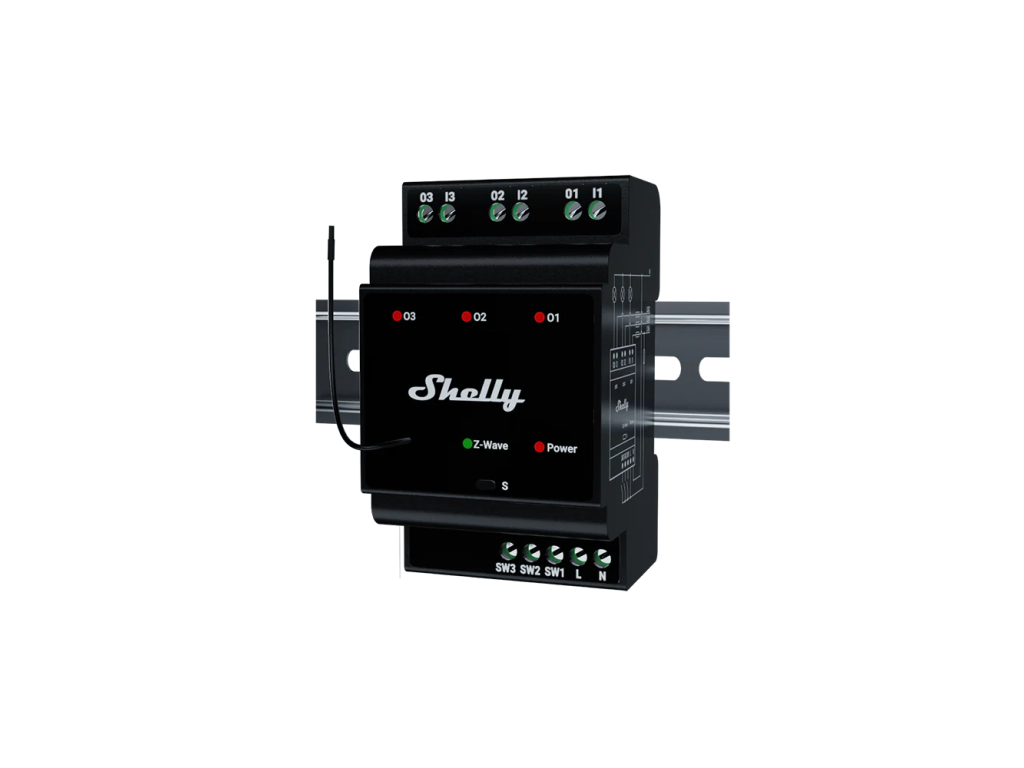

SHELLY Wave Pro 3 LR Schaltmodul für DIN-Schiene 3-Kanal 16 A je Kanal mit potentialfreien Kontakten, Z-Wave Long Range

Produktdetailbeschreibung

Shelly Wave Pro 3 LR ist ein dreikanaliges Schaltmodul für den Verteilerschrank. Drei Relais mit potentialfreien Kontakten schalten drei voneinander getrennte Lastkreise, und zu jedem gehört ein eigenes Klemmenpaar, eine Klemme für die Zuleitung und eine für den Abgang. Die Lastkreise dürfen sich auf drei Phasen verteilen, kommen aber ebenso gut mit einer einzigen aus. Die Elektronik besitzt für ihre eigene Versorgung die Klemmen L und N. Bedient wird das Modul über Z-Wave oder über einen Wandschalter. Der Bestellcode lautet QUSW-0A3X16EU.

Ist das etwas für Sie?

Ja, wenn Sie

• im Verteiler drei getrennte Lastkreise brauchen und jeden davon mit bis zu 16 A bei 240 V AC belasten wollen
• die Last auf drei Phasen verteilen möchten, die verkettete Spannung dazwischen darf 400 V betragen
• auch einen Gleichstromkreis schalten, die Kontakte vertragen bis zu 30 V und ebenfalls 16 A je Kanal
• Ihre Installation auf Z-Wave aufbauen und den Long-Range-Betrieb nutzen möchten, also die direkte Verbindung zum Gateway im Band 864 MHz und eine Reichweite bis 1000 m im Freien, abhängig von den örtlichen Bedingungen
• bei jedem Ausgang einzeln festlegen wollen, ob er als Schließer NO oder als Öffner NC arbeitet
• die vorhandenen Wandschalter behalten, dafür stehen drei Steuereingänge SW1, SW2 und SW3 bereit
• im Verteiler 53 mm freie Baubreite haben und bei über 5 A je Kanal ringsum mindestens 10 mm Abstand einhalten können

Nein, besser passt ein anderes Modell, sofern Sie

• die aufgenommene Leistung der Lastkreise verfolgen, diese meldet Shelly Wave Pro 2PM LR
• mit zwei Lastkreisen auskommen, dann genügt Shelly Wave Pro 2
• nur einen einzigen Lastkreis schalten, dafür ist Shelly Wave Pro 1 gedacht
• Rollladen, Jalousien oder Markisen fahren wollen, für Antriebe ist Shelly Wave Pro Shutter bestimmt
• stufenloses Dimmen suchen, das bietet erst Shelly Wave Pro Dimmer 2PM
• Ihr Zuhause auf WLAN stellen und kein Z-Wave-Gateway einsetzen möchten

Auf einen Blick

• 3 Relaisausgänge O1, O2 und O3, allesamt potentialfrei
• 16 A je Kanal bei Wechselspannung bis 240 V AC
• die Summe aller drei Kanäle darf 48 A erreichen
• Gleichstromschaltung bis 30 V, je Kanal ebenfalls 16 A und im Modul 48 A
• getrennte Zuleitungsklemmen I1, I2 und I3, jeder Kreis darf eine eigene Phase führen
• drei Steuereingänge SW1, SW2 und SW3 für Taster wie für gewöhnliche Schalter, das Verhalten jedes Eingangs wird einzeln eingestellt
• gespeist aus 110 bis 240 V AC mit 50/60 Hz, die Elektronik selbst nimmt weniger als 0,3 W auf
• Z-Wave Long Range im Band 864 MHz, im Gebäude bis 80 m und im Freien bis 1000 m
• Mesh-Netz im Band 868,4 MHz, im Gebäude bis 40 m, dort arbeitet das Modul als Repeater
• Chip Z-Wave S800, Sendeleistung unter 25 mW, Sicherheitsstufen bis S2 Authenticated
• Kontaktart NO oder NC für jeden der drei Ausgänge einzeln wählbar
• dauerhaft aktiver Überhitzungsschutz, eine Überhitzung meldet das Modul dem Gateway
• Maße 96 x 53 x 59 mm mit einer Toleranz von ± 0,5 mm, Gewicht 150 g, schwarzes Kunststoffgehäuse für die DIN-Schiene

Funktionen

Im Inneren sitzen drei getrennte Relais. Der erste Kreis kommt über die Klemme I1 herein und verlässt das Modul am Ausgang O1, der zweite über das Paar I2 und O2, der dritte über I3 und O3. Da die Kontakte potentialfrei sind, ist der geschaltete Kreis galvanisch von der Versorgung der Elektronik getrennt, die das Modul über L und N bezieht. Ein Kanal kann also einen Lichtkreis schalten, der zweite einen Steckdosenkreis und der dritte etwa ein elektrisches Heizgerät an einer anderen Phase. Das Verhalten der Ausgänge lässt sich umkehren: Ob ein Ausgang als Schließer NO oder als Öffner NC arbeitet, legt bei O1 der Parameter 23 fest, bei O2 der Parameter 24 und bei O3 der Parameter 106, ab Werk gilt NO. Jeder Kanal lässt sich außerdem mit einer eigenen Ein- und Ausschaltzeit versehen. Den ersten Ausgang steuern die Parameter 19 und 20, den zweiten die Parameter 21 und 22, den dritten die Parameter 29 und 30, die Zeiteinheit legen die Parameter 25, 26 und 108 fest. Nach einem Spannungsausfall ist das Modul in weniger als 1 Sekunde wieder betriebsbereit, den Zustand der Ausgänge legen die Parameter 17, 18 und 27 fest. Ein Eingang lässt sich von seinem Ausgang abkoppeln, eingeschaltet wird der sogenannte Detach-Modus über die Parameter 7, 8 und 9. Der Wandschalter steuert das Relais dann nicht mehr, sein Umlegen wird nur noch ins Netz gemeldet. Die Temperatur überwacht das Modul selbst. Sobald sie 80 °C länger als 5 Sekunden übersteigt, schaltet es seinen eigenen Ausgang ab und meldet das dem Gateway. Abschalten lässt sich dieser Schutz nicht. Der Alarm lässt sich durch Aus- und Wiedereinschalten der Versorgung zurücksetzen oder über den Parameter 117, den Neustart aus der Ferne. Eine Leistungsmessung besitzt das Modul nicht, die Leistungsaufnahme je Kanal wird also nicht erfasst.

Steuerung und Kommunikation

Z-Wave bietet zwei Netztopologien, das klassische Mesh und das sternförmig aufgebaute Long Range. Sie entscheiden sich einmal, beim Einbinden in das Netz. Nebeneinander arbeiten beide nicht. Das Mesh-Netz nutzt das Band 868,4 MHz, reicht im Gebäude bis 40 m, und das Modul arbeitet darin selbst als Repeater, leitet also die Kommunikation der übrigen Geräte weiter. Long Range arbeitet auf 864 MHz, verständigt sich im Gebäude bis 80 m und im Freien bis 1000 m, spricht dabei aber ausschließlich mit dem Gateway und ist kein Repeater mehr. Eben deshalb muss das Gateway Long Range unterstützen. Unterschiede gibt es auch beim Einbinden selbst. Long Range kennt einen einzigen Weg, und das ist SmartStart: Mit dem Gateway wird der QR-Code am Modul erfasst, und dieses meldet sich danach binnen 10 Minuten, nachdem die Versorgung anliegt, von selbst im Netz. Weder die S-Taste noch der Wandschalter bringen das Modul in ein Long-Range-Netz, beide Wege funktionieren nur im Mesh-Netz. Abmelden und einen Werksreset auslösen kann die S-Taste dagegen jederzeit. Ähnlich verhält es sich mit den Assoziationen, also mit direkten Befehlen zwischen Geräten ohne Beteiligung des Gateways. Zum Eingang SW1 gehören die Gruppen 2 und 3, dem Eingang SW2 sind die Gruppen 4 sowie 5 zugeordnet und dem Eingang SW3 die Gruppen 6 sowie 7. Jede fasst höchstens 9 Knoten, empfohlen sind höchstens 5. Die geraden Gruppen senden den schlichten Befehl ein und aus, die ungeraden den Befehl zum stufenlosen Anfahren des Pegels, den ein Dimmer im selben Netz nutzt. Alle diese Gruppen gelten nur für das Mesh-Netz. Long Range belässt die Gruppe 1 Lifeline, die dem Gateway den Wechsel der Ausgänge, eine Überhitzung und ein Zurücksetzen am Gerät meldet. Unterstützt werden der unverschlüsselte Betrieb, S0 und zwei S2-Stufen, wobei das Gateway bei S2 den PIN-Code aus dem DSK erfragt. Das Ein- und Ausschalten aller drei Kanäle sowie die Meldungen der SW-Eingänge beherrschen die Systeme und Gateways Cozify, Fibaro HC 3 mit Wave engine 3, Home Assistant, Homee Gen 7, Homey und Vera Ezlo. SmartThings benötigt dazu den Shelly Wave edge driver, beim Gateway Homey kann eine Nachjustierung der Meldungen nötig sein, und das Gateway Homee Gen 5 ist bislang nicht getestet.

Montage und Anwendung

Das Gerät rastet im Verteiler auf der DIN-Schiene ein und hat die Maße 96 x 53 x 59 mm mit einer Toleranz von ± 0,5 mm. Die Elektronik wird über die Klemmen L und N gespeist, als Außenleiter darf dabei jede der drei Phasen im Verteiler dienen. Die Zuleitungsphase des ersten Kreises endet an der Klemme I1, die des zweiten an I2 und die des dritten an I3, im Schaltbild handelt es sich um die Leiter L1, L2 und L3 mit der Kennzeichnung A, B und C. Die verkettete Spannung zwischen ihnen beträgt 400 V. Die Verbraucher kommen an die Ausgänge O1, O2 und O3 sowie an den Neutralleiter. Alle drei Kreise dürfen auch aus einer einzigen Phase stammen. Die Steuerschalter oder Taster werden an die Klemmen SW1, SW2 und SW3 angeschlossen, ihre Art legen die Parameter 1, 2 und 3 fest. Mit 0 arbeitet der Eingang als Taster, mit 1 als Schalter, dessen geschlossener Kontakt Ein bedeutet, und mit 2 als Schalter, der den Ausgang bei jedem Stellungswechsel umlegt. Voreingestellt ist die 2. In den grünen Steckverbinder passen Leiter von 0,5 bis 2,5 mm², abisoliert auf 6 bis 7 mm, und das Anzugsmoment der Schrauben darf 0,4 Nm nicht überschreiten. Geeignet sind massive eindrähtige Leiter mit einer Wärmebeständigkeit der Isolierung von mindestens PVC T105 °C. Erwarten Sie je Kanal einen Strom über 5 A, sind ringsum an jedem Pro-Gerät mindestens 10 mm freizuhalten. Den Anschluss an das Netz darf nur eine qualifizierte Elektrofachkraft ausführen. Vor der Montage werden die Sicherungsautomaten abgeschaltet, und es wird geprüft, dass an den Klemmen keine Spannung anliegt. Kürzen darf man die Antenne nicht. Metallteile in ihrer Umgebung können das Signal stören, verlegen Sie die Antenne daher möglichst weit entfernt von Metallteilen. Der Platz im Verteiler muss trocken sein. Der Temperaturbereich im Betrieb reicht von -20 bis 40 °C, zulässig sind eine relative Luftfeuchte von 30 bis 70 % sowie Höhenlagen bis 2000 m.

Was Sie noch brauchen

• Ein Z-Wave Gateway, das Long Range beherrscht. Es muss Z-Wave Plus Geräte mit mehreren Kanälen unterstützen und bei diesem Modul zusätzlich Long Range. Andernfalls wird es falsch erkannt oder erscheint gar nicht.
• Den QR-Code des Moduls. Im Long-Range-Betrieb erfolgt die Einbindung ausschließlich über SmartStart, also durch Scannen des Codes mit dem Gateway. Weder die Taste S noch ein Wandschalter binden das Modul in ein Long-Range-Netz ein.
• Die Entscheidung Mesh oder Long Range vor der Einbindung. Beides zugleich ist nicht möglich. Ein Wechsel bedeutet, das Modul auszuschließen und neu einzubinden, und im Long-Range-Betrieb arbeitet es nicht mehr als Repeater.
• Ein RC-Entstörglied für jede induktive Last, mit 0,1 µF, 100 Ω, 1/2 W und 600 V AC. Das betrifft LED-Treiber, Transformatoren, Lüfter, Kühlgeräte und Klimaanlagen.
• Zusätzlichen Platz im Verteiler. Wird auf einem Kanal mehr als 5 A erwartet, müssen rings um jedes Gerät der Pro-Reihe mindestens 10 mm frei bleiben.
• Eindrähtige Leiter von 0,5 bis 2,5 mm² mit einer Isolation von mindestens PVC T105 °C, auf 6 bis 7 mm abisoliert.

Einsatzbereiche

• Einfamilienhaus mit Steuerung der Außenbeleuchtung, der Weihnachtsbeleuchtung und eines Steckdosenkreises auf der Terrasse direkt aus dem Verteiler
• Bad und Küche, wo der erste Kanal den beheizten Spiegel übernimmt, der zweite den Handtuchwärmer und der dritte die Fußbodenheizung, alles geführt von Fühlern im Z-Wave-Netz
• Ladengeschäft oder Gaststätte, in der das erste Relais die Leuchtreklame einschaltet, das zweite den Bildschirm und das dritte die Ambientebeleuchtung
• Büro und Besprechungsraum mit Technik, die nach Anwesenheit und Betriebszeit geschaltet wird
• Produktionshalle und Landwirtschaftsbetrieb, wo das Modul Beleuchtung, Beheizung und Signalisierung in drei getrennten Kreisen schaltet
• weitläufiges Areal oder Wirtschaftsgebäude außerhalb der üblichen Netzreichweite, wo die Long-Range-Verbindung im Freien bis 1000 m hilft
• Serverraum und Technikraum, in dem Router, Modem oder ein Netzwerkgerät aus der Ferne neu gestartet werden muss

Wichtig vor dem Kauf

• Eine Leistungsmessung besitzt das Modul nicht. Die Leistungsaufnahme der einzelnen Kanäle wird nicht erfasst. Das zweikanalige Modell mit Messung ist Shelly Wave Pro 2PM LR.
• Die Netztopologie wählen Sie einmal, beim Einbinden in das Netz. Beide Betriebsarten arbeiten nicht nebeneinander, ein Wechsel verlangt also, das Modul abzumelden und erneut einzubinden.
• Weder die S-Taste noch der Wandschalter bringen das Modul in ein Long-Range-Netz. Es bleibt SmartStart, also das Erfassen des QR-Codes mit dem Gateway.
• Im Long-Range-Betrieb hört das Modul auf, Repeater zu sein, und spricht nur mit dem Gateway. Als Repeater arbeitet es einzig im Mesh-Netz.
• Das Z-Wave-Gateway muss Z-Wave-Plus-Geräte mit mehreren Kanälen und bei diesem Modul zusätzlich Long Range unterstützen. Andernfalls kann es geschehen, dass das Modul falsch erkannt wird oder dort nicht erscheint.
• Es gibt zwei Grenzen, und sie gelten zugleich. Ein Kanal trägt 16 A, das ganze Modul 48 A.
• Schließen Sie an das Gerät keine Verbraucher an, die die angegebene maximale Last überschreiten.
• Bei Strömen über 5 A je Kanal halten Sie an jedem Gerät der Pro-Reihe ringsum mindestens 10 mm frei.
• Als einzigen inneren Schutz besitzt das Modul den Überhitzungsschutz, und abschalten lässt er sich nicht. Überschreitet die Temperatur 80 °C länger als 5 Sekunden, schaltet er den Ausgang ab und meldet das dem Gateway. Der Alarm lässt sich durch Aus- und Wiedereinschalten der Versorgung zurücksetzen oder über den Parameter 117, den Neustart aus der Ferne.
• Geeignet sind ohmsche Verbraucher, also Glühlampen und Heizgeräte, ebenso wie kapazitive. Als induktiv gelten LED-Treiber und Transformatoren genauso wie Ventilatoren, Kühlgeräte und Klimaanlagen. Solche Verbraucher dürfen nur über einen RC-Snubber angeschlossen werden. Dessen vorgeschriebene Werte lauten 0,1 µF, 100 Ω, 1/2 W sowie 600 V AC, geschaltet wird er parallel zum Verbraucher. Dasselbe gilt für Elektromotoren, Ventilatoren und Staubsauger, bei denen beim Schalten Spannungsspitzen auftreten.
• Für den grünen Steckverbinder gelten Querschnitte von 0,5 bis 2,5 mm², eine Abisolierlänge von 6 bis 7 mm und ein Anzugsmoment von höchstens 0,4 Nm. Verwenden Sie massive eindrähtige Leiter, deren Isolierung mindestens der Wärmeklasse PVC T105 °C entspricht.
• Der Platz im Verteiler muss trocken sein, und das Gerät darf keine Feuchtigkeit abbekommen.
• Die Antenne darf nicht gekürzt werden. Metallteile in ihrer Umgebung können das Signal stören.
• Ohne Z-Wave-Gateway lassen sich weder die Parameter einstellen noch das Modul aus der Ferne bedienen. Die Ausgänge lassen sich dann über die Schalter an den Eingängen SW1, SW2 und SW3 schalten.
• Bei der Sicherheitsstufe S2 erfragt das Gateway den PIN-Code aus dem DSK. Zu finden ist er auf dem seitlich angebrachten Etikett, dessen Kopie in der Verpackung mitgeliefert wird. Bewahren Sie die Kopie auf, sie darf nicht verloren gehen.
• Die Zuverlässigkeit der drahtlosen Übertragung mit Z-Wave ist nicht hundertprozentig. Auf dem Gerät allein darf daher kein Schutz von Leben oder wertvollen Gütern beruhen.
• Die Montage im Verteiler muss eine qualifizierte Elektrofachkraft ausführen. Sie beginnt mit der Prüfung, dass die Sicherungsautomaten abgeschaltet sind und an den Klemmen keine Spannung anliegt.

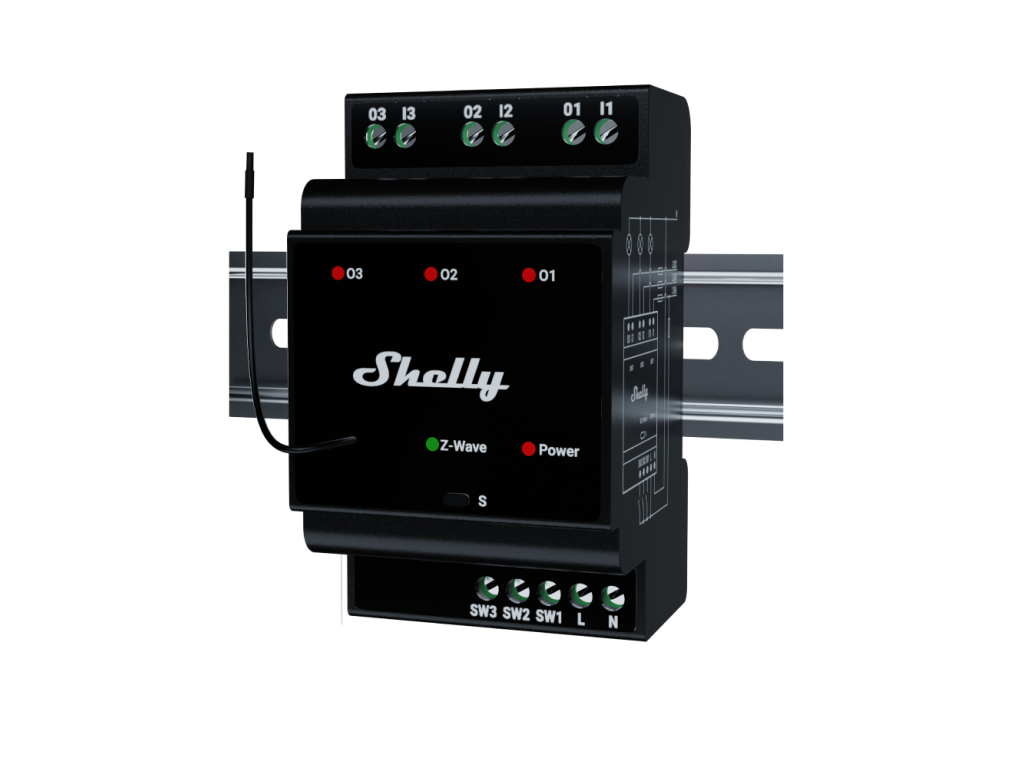

Klemmen und Bedienelemente

Häufige Fragen

Darf jeder der drei Kanäle zugleich 16 A führen?
Ja. Ein Kanal trägt 16 A und das ganze Modul 48 A, was genau der Summe der drei Kanäle entspricht. Bei mehr als 5 A je Kanal halten Sie jedoch ringsum 10 mm frei.

Müssen alle drei Kreise an derselben Phase liegen?
Nein. An die Zuleitungen I1, I2 und I3 dürfen drei verschiedene Phasen gelegt werden, die verkettete Spannung dazwischen beträgt 400 V. Es genügt ihnen aber auch eine einzige gemeinsame Phase.

Wie steht es um die Leistungsmessung?
Das Modul besitzt keine Leistungsmessung. Anzeigen kann sie das zweikanalige Shelly Wave Pro 2PM LR.

Was bringt mir der Long-Range-Betrieb?
Im Band 864 MHz reicht die Verbindung im Gebäude 80 m weit und im Freien 1000 m. Das Modul spricht direkt mit dem Gateway, hört jedoch auf, Repeater zu sein, und lässt sich nicht über die S-Taste hinzufügen.

Wie füge ich das Modul einem Long-Range-Netz hinzu?
Über SmartStart. Mit dem Gateway wird der QR-Code am Modul erfasst, und dieses meldet sich binnen 10 Minuten, nachdem die Versorgung anliegt, von selbst im Netz.

Schaltet es auch einen Gleichstromkreis?
Ja. Die Kontakte sind potentialfrei und vertragen bis zu 30 V DC, je Kanal 16 A und im Modul 48 A.

Kann ein Ausgang als Öffner arbeiten?
Ja, und zwar bei jedem Kanal einzeln. Über NO oder NC entscheidet beim Ausgang O1 der Parameter 23, bei O2 der Parameter 24 und bei O3 der Parameter 106.

Lässt sich das Modul auch ohne Z-Wave-Gateway nutzen?
Die Ausgänge schalten Sie mit Schaltern an den Eingängen SW1, SW2 und SW3. Das Einstellen der Parameter und die Bedienung aus der Ferne gehen ohne Gateway jedoch nicht.

Was geschieht nach einem Stromausfall?
Das Modul kehrt in weniger als 1 Sekunde in den Betrieb zurück, und über den Zustand der Ausgänge entscheiden die Parameter 17, 18 und 27.

Shelly Wave Pro 3 LR oder Shelly Wave Pro 2?

Greifen Sie zu Shelly Wave Pro 3 LR, wenn Sie drei Kreise schalten, diese auf Phasen verteilen möchten oder die große Reichweite des Long-Range-Betriebs benötigen. Shelly Wave Pro 2 passt dorthin, wo zwei Kreise genügen und im vollen Verteiler jeder Millimeter zählt: Auf der Schiene belegt es 19 mm gegenüber 53 mm.
