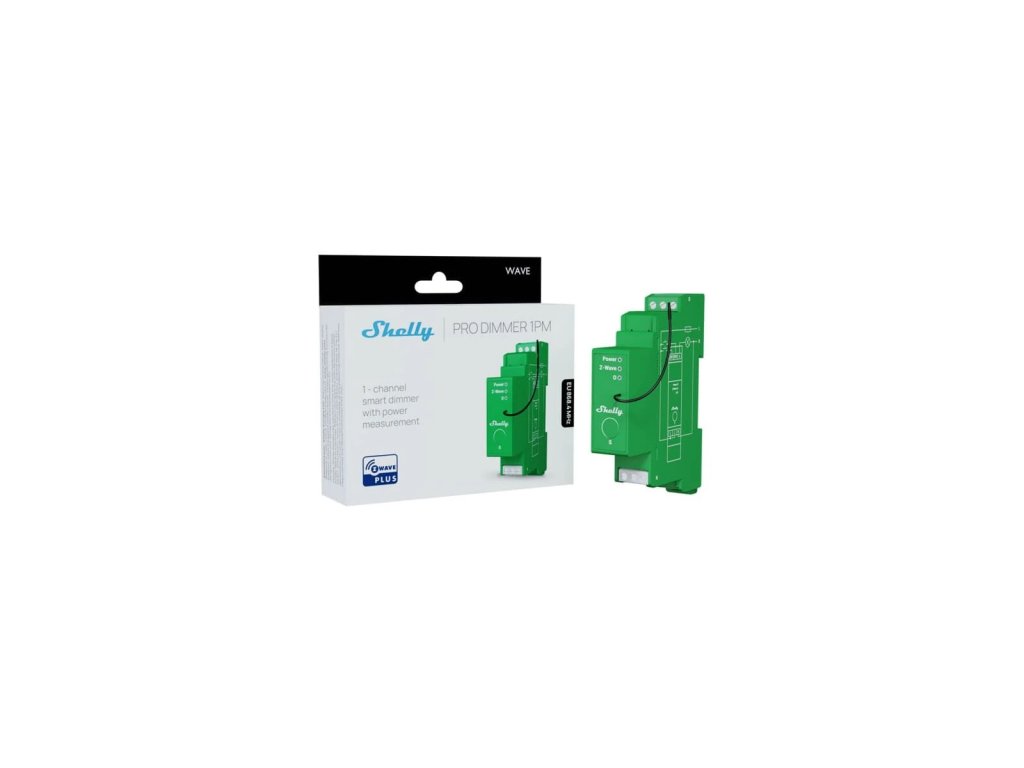

SHELLY Wave Pro Dimmer 1PM Dimmmodul für DIN-Schiene 1-Kanal 200 W mit Leistungsmessung, Z-Wave

Produktdetailbeschreibung

Dimmen muss nicht nur heller und dunkler bedeuten. Shelly Wave Pro Dimmer 1PM ist ein einkanaliger Dimmer für die DIN-Schiene in Z-Wave-Netzen, bei dem sich der Bedieneingang als gewöhnlicher Schalter einstellen lässt oder als Taster, der kurzen Druck, Doppeldruck und langes Halten erkennt.

Ist das etwas für Sie?

• Ja, wenn Ihr Zuhause auf Z-Wave läuft und Sie einen Kreis aus dem Verteiler dimmen wollen.
• Ja, wenn ein Taster mehr können soll als ein und aus. Der Eingang erkennt kurzen Druck, Doppeldruck und langes Halten.
• Ja, wenn Sie die Leistungsaufnahme des gedimmten Kreises in Watt sehen wollen.
• Ja, wenn das Modul zugleich Ihr Z-Wave-Netz verstärken soll. Es arbeitet als Repeater.
• Nein, wenn Sie zwei Kreise brauchen. Dafür gibt es die zweikanalige Ausführung Wave Pro Dimmer 2PM mit eigenem Bestellcode und anderer Leistungsaufteilung.
• Nein, wenn Sie auf Wi-Fi setzen. Ohne Z-Wave-Gateway lässt sich das Modul nicht aus der Ferne bedienen.
• Nein, wenn Ihre Leuchten den Phasenabschnitt nicht vertragen.

Auf einen Blick

• ein dimmbarer Ausgang
• maximale Leistung 200 W
• Dimmen im Phasenabschnitt
• Messung der Leistungsaufnahme in Watt
• zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Erkennung von kurzem Druck, Doppeldruck und langem Halten
• Z-Wave auf 868,4 MHz mit einer Sendeleistung unter 25 mW
• arbeitet auch als Repeater im Z-Wave-Netz, Reichweite bis 40 m in Innenräumen
• Schutz gegen Überhitzung, Überstrom und Überspannung
• 19 mm Baubreite auf der DIN-Schiene, Versorgung 110 bis 240 V AC

Funktionen

Was das Modul kann, hängt weniger vom Ausgang ab als vom Eingang. SW1 steuert den Dimmausgang O, SW2 steht zusätzlich bereit. Als Schalter konfiguriert schließt und öffnet der Eingang nur den Stromkreis. Als Taster konfiguriert wertet er dagegen drei Gesten aus: kurzer Druck, Doppeldruck und langes Halten. Parallel dazu erfasst das Modul die Leistungsaufnahme in Watt. Es läuft eigenständig ebenso wie im Z-Wave-Netz, und dort erreichen Sie es von jedem Ort mit Internetzugang, sofern das Gateway angebunden ist.

Steuerung und Kommunikation

Das Anlernen gelingt auch ohne Telefon am Verteiler: Es genügt, einen Schalter an der SW-Klemme dreimal innerhalb von drei Sekunden umzulegen, oder die S-Taste am Modul zu benutzen. Wer schneller fertig sein will, nimmt SmartStart: Nach dem Scannen des QR-Codes meldet sich das Gerät innerhalb von zehn Minuten nach dem Einschalten selbst an. Die Sicherheitsstufe wählen Sie zwischen ungesichertem Betrieb, S0 und S2 Authenticated. Bei S2 fragt das Gateway nach den fünf unterstrichenen Ziffern des DSK-Etiketts. Dieses Etikett sitzt an der Seite des Moduls, ein zweites DSK-Etikett liegt der Verpackung bei. Der Code darf nicht verloren gehen. Sobald das Modul im Netz ist, leitet es fremden Verkehr weiter und arbeitet als Repeater.

Ausstattung

• Ein gedimmter Ausgang bis 200 W
• Zwei Eingänge für Schalter oder Taster an Schraubklemmen
• Drei Versorgungsklemmen, der Neutralleiter und zwei Außenleiter
• Verbrauchsmessung in Watt
• Drei Schutzfunktionen gegen Überhitzung, Überstrom und Überspannung
• Taste S für die Einbindung ins Netz und für das Zurücksetzen auf Werkseinstellungen

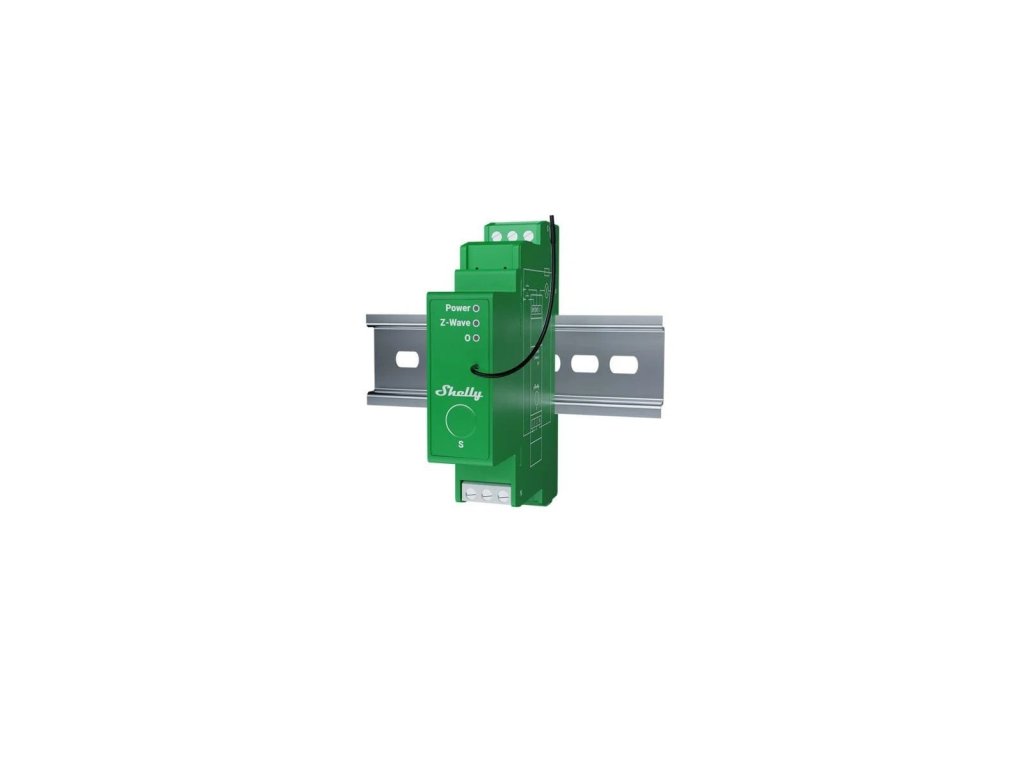

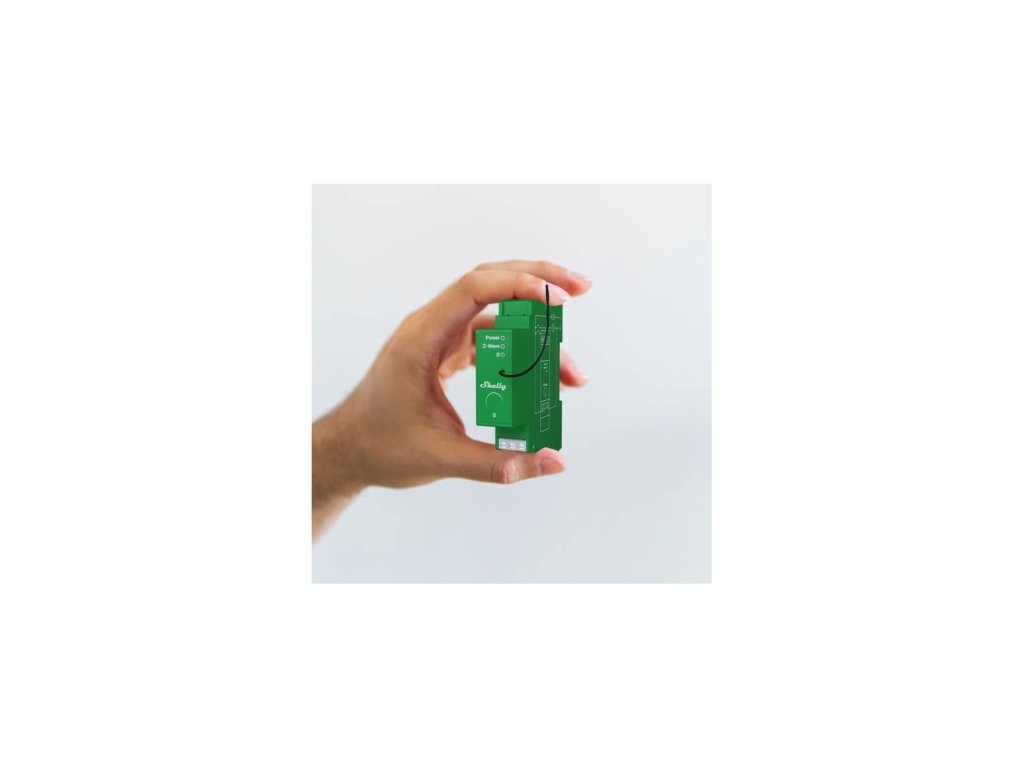

• Limettengrünes Kunststoffgehäuse 94 x 19 x 69 mm mit 75 g Gewicht für die DIN-Schiene

Montage und Anwendung

Die Klemmenbelegung ist übersichtlich: N für den Neutralleiter, L für den Außenleiter, SW1 und SW2 für die Bedienung und O für den gedimmten Kreis. Der grüne Steckverbinder nimmt Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge auf, die weißen 0,5 bis 1,5 mm² mit 5 bis 6 mm, angezogen wird mit höchstens 0,4 Nm. Dem Modul muss ein Leitungsschutzschalter mit 10 A vorgeschaltet werden, Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Die Baubreite beträgt 19 mm, die vollen Maße 94 x 19 x 69 mm bei 75 g Gewicht. Die Eigenaufnahme bleibt unter 0,3 W, zulässig sind -20 bis 40 °C bei 30 bis 70 % RH.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne Gateway lässt sich das Modul nicht einrichten. Es arbeitet auf 868,4 MHz.
• Dimmbare Leuchten. Eine nicht dimmbare LED darf an dieses Modul nicht angeschlossen werden.
• Einen Leitungsschutzschalter 10 A mit Charakteristik B oder C, einem Kurzschlussausschaltvermögen ab 6 kA und der Energiebegrenzungsklasse 3.
• Platz auf der DIN-Schiene. Das Modul misst 94 x 19 x 69 mm und wiegt 75 g.
• Einen Schraubendreher und einen Drehmomentschlüssel bis 0,4 Nm. Ein höheres Drehmoment beschädigt die Klemme.
• Leiter im richtigen Querschnitt. Die grüne Klemmleiste nimmt 0,5 bis 2,5 mm² auf, die weißen 0,5 bis 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen.
• Eine Elektrofachkraft. Das Modul wird im Verteiler an Netzspannung angeschlossen.

Einsatzbereiche

• Wohnzimmer, in dem ein Taster die Helligkeit regelt
• Schlafzimmer mit Absenkung auf ein nächtliches Niveau
• Halogen- oder Glühlampenbeleuchtung, die smarte Bedienung bekommt
• Sanierung, bei der der Verteiler steht und nur das Modul hinzukommt
• Haus, in dem das Modul zugleich das Z-Wave-Netz verstärkt

Wichtig vor dem Kauf

• Gesteuert wird über Z-Wave, nicht über Wi-Fi. Für den Zugriff von unterwegs braucht es ein Z-Wave-Gateway am Internet.
• Die Lastgrenze beträgt 200 W, je nach Lastart gilt:

• dimmbare LED-Lampen sowie Glüh- und Halogenlampen bis 200 W
• dimmbare elektronische Transformatoren bis 200 W
• Transformatoren mit Eisenkern und Niedervolt-Glühlampen bis 200 VA

• Bleibt der Strom länger als fünf Sekunden über 0,9 A plus 15 %, trennt der Überstromschutz den Ausgang.
• Steigt die Spannung länger als fünf Sekunden über 278 V, greift der Überspannungsschutz.
• Liegt die Temperatur länger als fünf Sekunden über 80 °C, schaltet der Überhitzungsschutz den Ausgang ab. Keine der drei Schutzfunktionen lässt sich abschalten, sie laufen dauerhaft mit.
• Das Dimmverfahren ist der Phasenabschnitt. Ob Ihre Leuchten damit zurechtkommen, prüfen Sie vorab.
• Es handelt sich um die EU-Ausführung mit dem Bestellcode QPDM-0A1P01EU.
• Gedimmt wird ausschließlich im Phasenabschnitt. Wenn Sie den Phasenanschnitt brauchen oder die kleinste dimmbare Leistung kennen müssen, klären Sie das vor dem Kauf.

Anschlussklemmen

Kennwerte und Anwendung

Häufige Fragen

Welche Leistung schafft das Modul?
Es sind 200 W, dazu gelten konkrete Grenzen je nach Lastart.

Was bedeutet die Tasterbetriebsart?
Der Eingang erkennt dann kurzen Druck, Doppeldruck und langes Halten statt nur geschlossen und geöffnet.

Wie viele Schalter kann ich anschließen?
Zwei, an die Klemmen SW1 und SW2. SW1 steuert den Ausgang.

Worin liegt der Unterschied zur Ausführung 2PM?
In der Zahl der Ausgänge und Eingänge. Diese Ausführung hat einen Ausgang und zwei Eingänge, die 2PM zwei Ausgänge und vier Eingänge.

Vergrößert es die Reichweite meines Netzes?
Ja, das Modul arbeitet auch als Repeater im Z-Wave-Netz.
