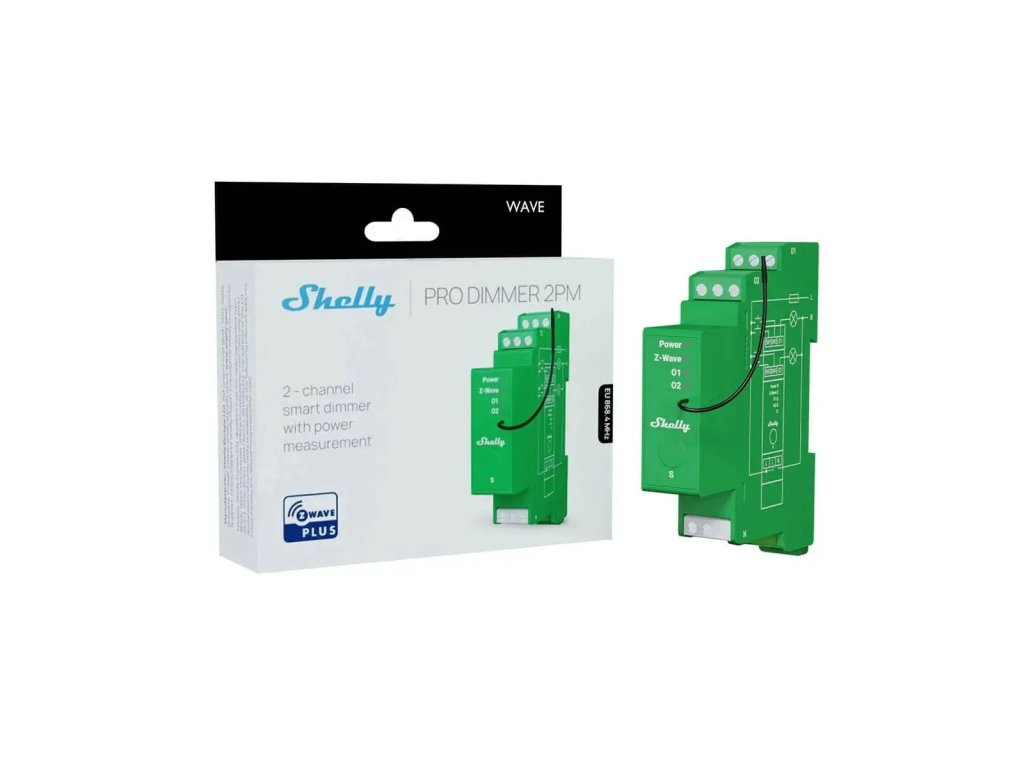

SHELLY Wave Pro Dimmer 2PM Dimmmodul für DIN-Schiene 2-Kanal 200 W je Kanal mit Verbrauchsmessung, Z-Wave

Produktdetailbeschreibung

Zwei Lichtkreise, ein Modul im Verteiler und dazu der Überblick über die aktuelle Leistungsaufnahme der Beleuchtung. Shelly Wave Pro Dimmer 2PM ist ein zweikanaliger Dimmer für die DIN-Schiene in Z-Wave-Netzen, der 200 W je Kanal bewältigt.

Ist das etwas für Sie?

• Ja, wenn Sie auf Z-Wave setzen und zwei Kreise aus dem Verteiler dimmen wollen.
• Ja, wenn Sie die Leistungsaufnahme der Beleuchtung in Watt sehen wollen.
• Ja, wenn Sie bis zu vier Bedieneingänge an einem Modul brauchen.
• Ja, wenn das Modul zugleich Ihr Z-Wave-Netz verstärken soll. Es arbeitet als Repeater.
• Nein, wenn Ihr Zuhause auf Wi-Fi-Geräten von Shelly aufbaut. Dieses Modul spricht Z-Wave.
• Nein, wenn Ihnen ein Kreis genügt. Dafür gibt es die einkanalige Ausführung Wave Pro Dimmer 1PM.
• Nein, wenn Ihre Leuchten den Phasenabschnitt nicht vertragen.

Auf einen Blick

• zwei dimmbare Ausgänge O1 und O2
• maximale Leistung 200 W je Kanal
• Dimmen im Phasenabschnitt
• Messung der Leistungsaufnahme in Watt
• vier Eingänge SW1 bis SW4 für Schalter oder Taster
• Z-Wave auf 868,4 MHz mit einer Sendeleistung unter 25 mW, Reichweite bis 40 m in Innenräumen
• arbeitet auch als Repeater im Z-Wave-Netz
• Sicherheitsstufen bis S2 Authenticated
• Schutz gegen Überhitzung, Überstrom und Überspannung
• 19 mm Baubreite auf der DIN-Schiene, Versorgung 110 bis 240 V AC

Funktionen

Jeder der beiden Ausgänge wird eigenständig gedimmt, und zu beiden gehört ein eigener Bedieneingang: SW1 steuert O1, SW3 steuert O2. Die übrigen zwei Eingänge stehen zusätzlich bereit. Gedimmt wird im Phasenabschnitt. Zugleich misst das Modul die Leistungsaufnahme in Watt, Sie sehen also, was die Beleuchtung zieht. Arbeiten kann es eigenständig oder als Teil eines Z-Wave-Netzes, dann lässt es sich von überall bedienen und beobachten, wo der Nutzer Internet hat und das Gateway angebunden ist.

Steuerung und Kommunikation

In das Z-Wave-Netz kommt das Modul auf drei Wegen. Eine Möglichkeit ist SmartStart: Sie scannen den QR-Code, und das Gerät meldet sich innerhalb von zehn Minuten nach dem Einschalten in Netznähe selbst an. Der zweite Weg ist die S-Taste am Modul, der dritte das dreimalige Umschalten eines Schalters an einer beliebigen SW-Klemme innerhalb von drei Sekunden. Unterstützt wird die Absicherung vom ungesicherten Betrieb über S0 bis S2 Authenticated. Beim Anlernen mit S2 geben Sie eine fünfstellige PIN ein, die auf dem DSK-Etikett an der Seite des Geräts und auf dem Zettel in der Verpackung steht. Bewahren Sie diesen Code auf, er darf nicht verloren gehen. Zusätzlich arbeitet das Modul als Repeater und vergrößert damit die Reichweite des gesamten Netzes.

Ausstattung

• Zwei gedimmte Ausgänge, jeder bis 200 W
• Vier Eingänge für Schalter oder Taster an Schraubklemmen
• Drei Versorgungsklemmen, der Neutralleiter und zwei Außenleiter
• Verbrauchsmessung in Watt
• Drei Schutzfunktionen gegen Überhitzung, Überstrom und Überspannung
• Taste S für die Einbindung ins Netz und für das Zurücksetzen auf Werkseinstellungen
• Limettengrünes Kunststoffgehäuse 94 x 19 x 69 mm mit 75 g Gewicht für die DIN-Schiene

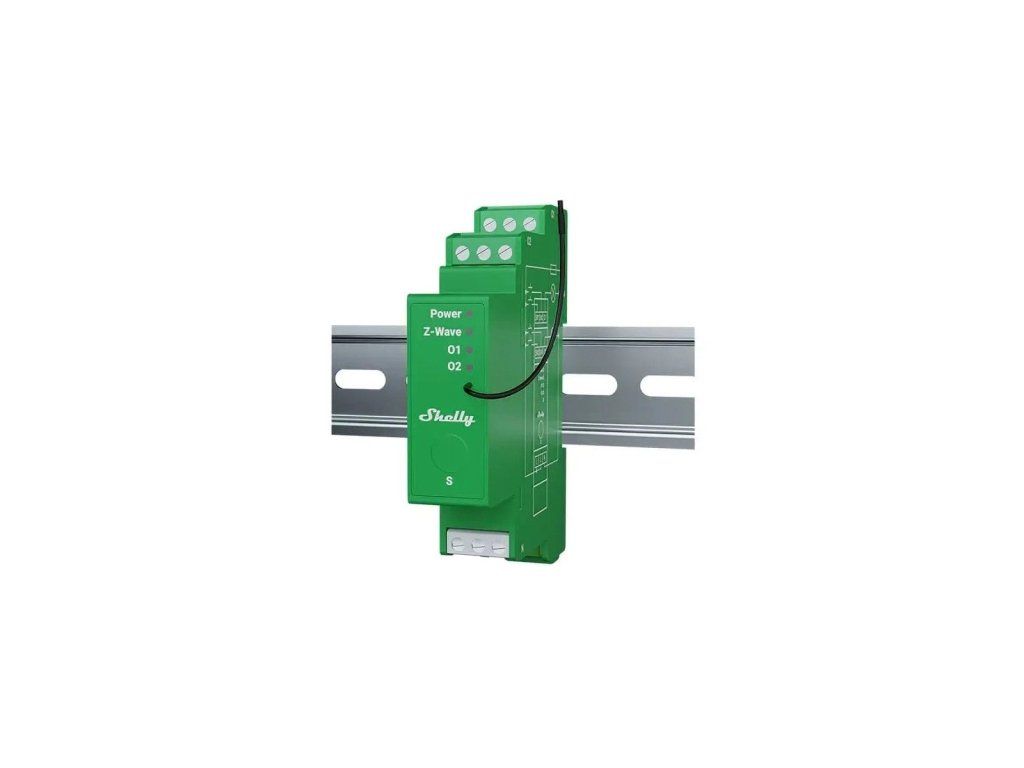

Montage und Anwendung

Das Modul ist für die DIN-Schiene bestimmt, misst 94 x 19 x 69 mm und wiegt 75 g. Versorgt wird es aus Außen- und Neutralleiter mit 110 bis 240 V, die Eigenaufnahme liegt unter 0,3 W. In den grünen Steckverbinder gehören Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, in die weißen 0,5 bis 1,5 mm² mit 5 bis 6 mm, das Anzugsmoment beträgt höchstens 0,4 Nm. Die äußere Absicherung soll 10 A betragen, Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Das Gerät ist ausschließlich für Innenräume bestimmt und vor Schmutz und Feuchtigkeit zu schützen.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne Gateway lässt sich das Modul nicht einrichten. Es arbeitet auf 868,4 MHz.
• Dimmbare Leuchten für beide Stromkreise. Eine nicht dimmbare LED darf an dieses Modul nicht angeschlossen werden.
• Einen Leitungsschutzschalter 10 A mit Charakteristik B oder C, einem Kurzschlussausschaltvermögen ab 6 kA und der Energiebegrenzungsklasse 3.
• Platz auf der DIN-Schiene. Das Modul misst 94 x 19 x 69 mm und wiegt 75 g, ebenso viel wie die einkanalige Ausführung.
• Einen Schraubendreher und einen Drehmomentschlüssel bis 0,4 Nm. Ein höheres Drehmoment beschädigt die Klemme.
• Leiter im richtigen Querschnitt. Die grüne Klemmleiste nimmt 0,5 bis 2,5 mm² auf, die weißen 0,5 bis 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen.
• Eine Elektrofachkraft. Das Modul wird im Verteiler an Netzspannung angeschlossen.

Einsatzbereiche

• Wohnzimmer mit zwei unabhängig gedimmten Lichtkreisen
• Schlafzimmer und Flur, gesteuert von einer Stelle im Verteiler
• Restaurant oder Hotel, wo das Licht der Tageszeit folgt
• Büro mit Erfassung des Beleuchtungsverbrauchs
• größeres Haus, in dem das Modul zugleich das Z-Wave-Netz verstärkt

Wichtig vor dem Kauf

• Es ist ein Z-Wave-Gerät, kein Wi-Fi-Gerät. Bedienung und Beobachtung aus der Ferne setzen ein Z-Wave-Gateway mit Internetzugang voraus.
• Die Höchstleistung beträgt 200 W je Kanal. Der Überstromschutz schaltet den Ausgang ab, wenn der Strom 0,9 A um mehr als 15 % länger als fünf Sekunden überschreitet.
• Der Überhitzungsschutz schaltet den Ausgang ab, sobald 80 °C länger als fünf Sekunden überschritten werden. Überhitzungs-, Überstrom- und Überspannungsschutz sind dauerhaft aktiv und lassen sich nicht abschalten.
• Gedimmt wird im Phasenabschnitt. Prüfen Sie, ob Ihre Leuchten dieses Dimmverfahren vertragen.
• Es gibt auch die einkanalige Ausführung Wave Pro Dimmer 1PM sowie Varianten für andere Regionen. Es handelt sich um die EU-Ausführung.
• Beim Anlernen mit S2 geben Sie die fünf unterstrichenen Ziffern vom DSK-Etikett ein. Dieser Code darf nicht verloren gehen.
• Die Betriebstemperatur beträgt -20 bis 40 °C, die Luftfeuchte 30 bis 70 % RH, ausschließlich Innenräume.
• Je nach Lastart gilt pro Kanal:

• dimmbare LED-Lampen sowie Glüh- und Halogenlampen bis 200 W
• dimmbare elektronische Transformatoren bis 200 W
• Transformatoren mit Eisenkern und Niedervolt-Glühlampen bis 200 VA

• Gedimmt wird ausschließlich im Phasenabschnitt. Wenn Sie die kleinste dimmbare Leistung kennen müssen, klären Sie das vor dem Kauf.

Anschlussklemmen

Kennwerte und Anwendung

Häufige Fragen

Welche maximale Leistung unterstützt ein Kanal?
Es sind 200 W je Kanal.

Arbeitet es ohne Z-Wave-Gateway?
Das Modul kann eigenständig arbeiten. Bedienung und Beobachtung aus der Ferne setzen aber ein Z-Wave-Gateway mit Internetzugang voraus.

Nach welchem Verfahren wird gedimmt?
Im Phasenabschnitt, also trailing edge.

Wie viele Schalter kann ich anschließen?
Vier, an die Klemmen SW1 bis SW4. SW1 steuert den Ausgang O1, SW3 den Ausgang O2.

Vergrößert es die Reichweite meines Netzes?
Ja, das Modul arbeitet auch als Repeater im Z-Wave-Netz.
