SHELLY The Pill Kompaktes Modul für Temperaturfühler und Kleinspannungs-Ein- und -Ausgänge mit USB-C-Versorgung, WiFi, Bluetooth, weiß

Produktdetailbeschreibung

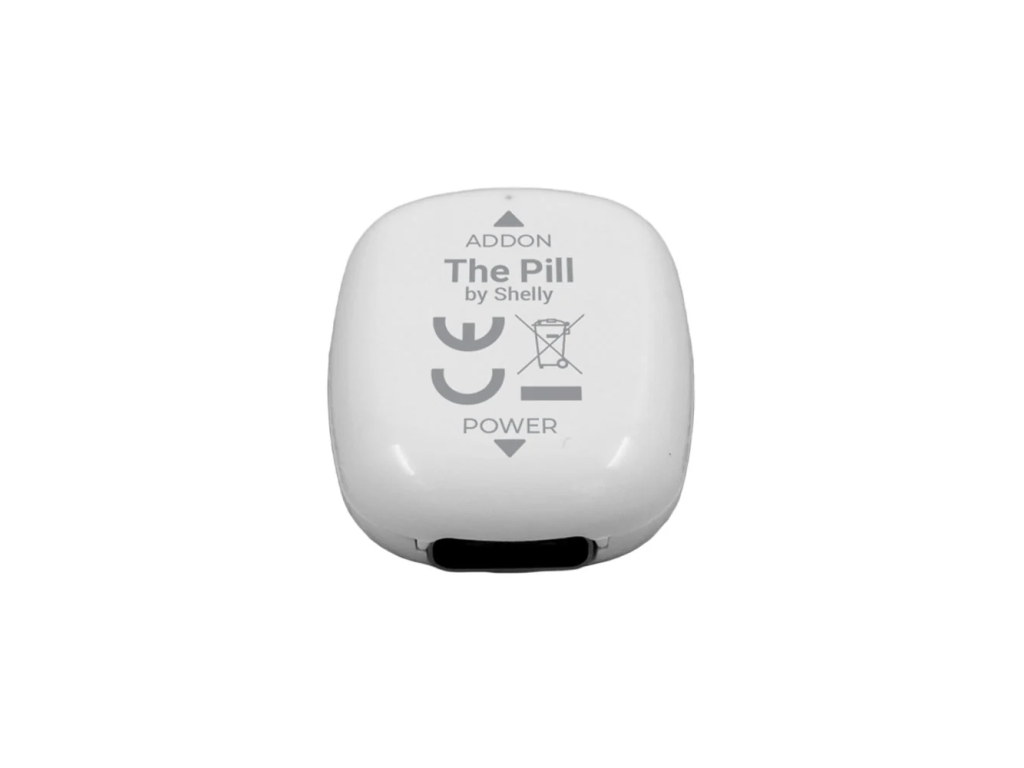

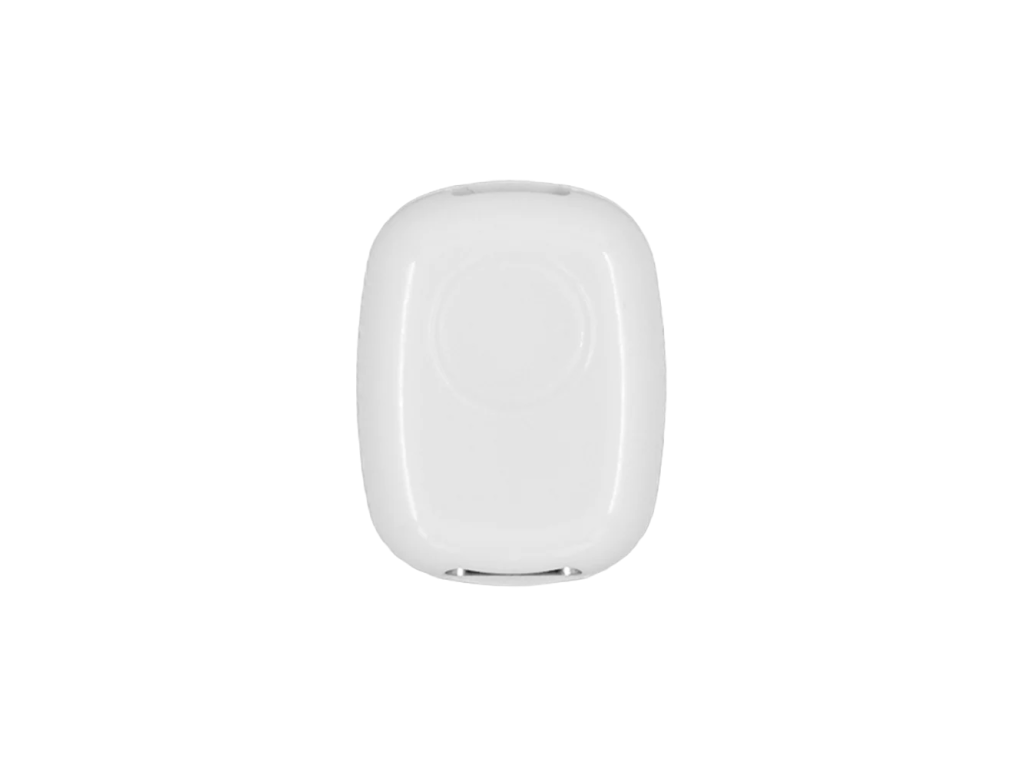

In einen Serverschrank, hinter ein Aquarium oder in ein Gewächshaus muss oft nur eine einzige Sache: ein Fühler, dessen Wert Sie in Ihrer Automatisierung brauchen. Genau dafür ist das Modul The Pill by Shelly gebaut. Es misst 26 x 19,95 x 8,5 mm, wiegt 3 g, wird über ein einziges USB-C-Kabel mit 5 V versorgt, liest einen Temperaturfühler, einen Feuchtesensor oder einen einfachen Kontakt aus und gibt den Wert über Wi-Fi weiter.

Ist das etwas für Sie?

Entscheidend ist, was Sie auslesen oder steuern wollen und welche Versorgung an der Einbaustelle zur Verfügung steht.

Ja, wenn

• in der Nähe eine USB-C-Versorgung mit 5 V liegt und das Modul in einen beengten Einbauort passen muss
• Sie die Wassertemperatur in Pool, Aquarium, Tank oder Speicher überwachen wollen
• Sie Temperatur und Feuchte in Technikraum, Lager oder Gewächshaus verfolgen müssen
• Sie einen einfachen Kontakt in die Automatisierung holen wollen, etwa einen Reedkontakt an der Tür oder einen Füllstandsgeber
• Sie ein weiteres Bluetooth-Gateway für Geräte der Reihe Shelly BLU brauchen
• Sie Ihre Logik als eigenes Skript direkt im Gerät laufen lassen wollen

Nein, wählen Sie ein anderes Modell, wenn

• Sie die Fühler an ein bereits vorhandenes Shelly-Plus- oder Gen3-Modul anschließen wollen, dafür gibt es Shelly Plus Add-On
• Sie einen Verbraucher am Netz schalten wollen, dafür ist das Unterputzmodul Shelly 1PM Gen4 gedacht
• Sie einen fertigen Temperatur- und Feuchtesensor mit Display und Batterien suchen, das ist Shelly H&T Gen3
• es Ihnen nur um ein Bluetooth-Gateway im USB-Anschluss geht, das ist Shelly BLU Gateway

Auf einen Blick

• Versorgung mit 5 V Gleichspannung über den USB-C-Anschluss
• Wi-Fi 802.11 b/g/n im Band 2401 bis 2483 MHz
• Bluetooth BLE 4.2 im Band 2402 bis 2480 MHz
• bis zu fünf Temperaturfühler DS18B20 oder ein Temperatur- und Feuchtesensor DHT22
• drei konfigurierbare Ein- und Ausgänge IO1, IO2 und IO3, jeweils mit 3,3-V-Logik, in den Temperaturbetriebsarten belegt jedoch der 1-Wire-Bus IO1 und es bleiben zwei frei
• integriertes Voltmeter für 0 bis 2,5 V Gleichspannung
• Bluetooth-Gateway-Funktion für Shelly-BLU-Geräte
• Skripting, virtuelle Komponenten und lokale Aktionen
• MQTT, WebSocket und HTTP für Fremdsysteme
• Abmessungen 26 x 19,95 x 8,5 mm und Gewicht 3 g

Funktionen

The Pill wird auf einen der Peripheriemodi eingestellt und arbeitet je nach angeschlossener Peripherie als Thermometer, als Ein- und Ausgabemodul oder als Voltmeter. Im Temperaturmodus liest das Gerät bis zu fünf DS18B20-Fühler gleichzeitig aus, sodass Sie einen Tank an fünf Punkten zugleich überwachen. Der Modus für Temperatur und Feuchte arbeitet mit einem Sensor DHT22.

Der Analogmodus misst Gleichspannung von 0 bis 2,5 V mit einer Genauigkeit von ±2 % vom Messwert und 5 Digit. Der Digitalmodus stellt bis zu drei Ein- oder Ausgänge mit einem Logikpegel von 3,3 V bereit. Ein Eingang wird in der Grundeinstellung als Active LOW ausgewertet, schaltet also beim Ziehen gegen Masse. Unter 0,83 V gilt der Zustand als niedrig, über 2,48 V als hoch. Die Ausgänge sind Signalausgänge und liefern 3,3 V bei höchstens 20 mA.

Digitale Ein- und Ausgänge lassen sich mit allen übrigen Modi kombinieren und jeweils einzeln als Eingang oder als Ausgang festlegen. Einen eigenen Temperaturfühler enthält das Gerät nicht, den Messwert liefert immer der angeschlossene Fühler.

Steuerung und Kommunikation

Das Modul meldet sich im WLAN nach 802.11 b/g/n im Band 2401 bis 2483 MHz mit einer Sendeleistung unter 20 dBm und einer Reichweite bis 30 m im Gebäude und 50 m im Freien. Bluetooth arbeitet in der Version BLE 4.2 im Band 2402 bis 2480 MHz mit einer Leistung unter 10 dBm und einer Reichweite bis 10 m im Gebäude und 30 m im Freien. Die tatsächliche Reichweite hängt von den örtlichen Bedingungen ab.

Eingerichtet wird das Gerät über die Shelly-Smart-Control-App oder über die im Gerät integrierte Weboberfläche. Es verwaltet 20 Zeitpläne und 20 Webhooks mit je bis zu fünf URLs. Für übergeordnete und fremde Systeme stehen MQTT, WebSocket und HTTP bereit, sodass die Messwerte in ein Leitsystem oder in eine eigene Anwendung gelangen. Die Kommunikation beherrscht Verschlüsselung.

Im Gerät lassen sich eigene Skripte ablegen und virtuelle Komponenten anlegen, die Logik läuft damit lokal im Modul. Zusätzlich dient es als Bluetooth-Gateway für Geräte der Reihe Shelly BLU. Im Inneren arbeitet der Chip Shelly ESP32 C3 mit 8 MB Flash-Speicher.

Montage und Anwendung

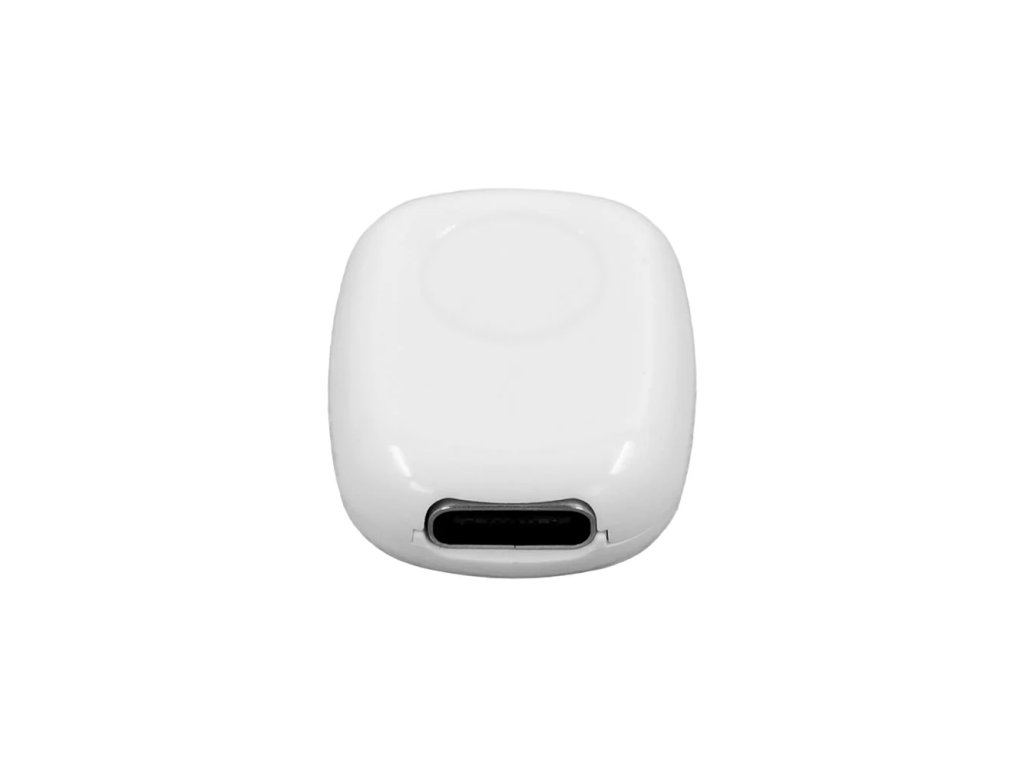

Das Modul wird ausschließlich über den USB-C-Anschluss mit 5 V Gleichspannung versorgt. Nach dem Einschalten öffnet es einen eigenen Zugangspunkt, dessen Name mit ShellyPill beginnt. Sie verbinden sich vom Telefon oder Notebook damit und richten das Gerät entweder in der integrierten Weboberfläche unter http://192.168.33.1 oder in der Shelly-Smart-Control-App ein.

Der Temperaturfühler wird über das beiliegende Adapterkabel angeschlossen. Es wird in die Add-on-Schnittstelle gesteckt und endet in einer 3,5-mm-Klinke, auf die ein DS18B20-Fühler oder ein DHT22-Sensor gesteckt wird. Danach wird das Modul wieder mit Spannung versorgt und der angeschlossene Fühler in den Geräteeinstellungen noch in der Peripheriekonfiguration ausgewählt, damit er aktiv wird.

Am Gerät sitzt eine einzige Taste. Fünf Sekunden Halten schaltet Zugangspunkt und Bluetooth ein, 10 Sekunden Halten setzt das Modul auf die Werkseinstellungen zurück. Eine einfarbige LED unterscheidet über verschiedene Blinkfolgen den Zustand des Zugangspunkts, die WLAN-Verbindung, die Cloud-Verbindung und ein laufendes Firmware-Update. Sobald Sie die Verdrahtung eines Add-ons oder einer Peripherie ändern, muss das Modul zuvor spannungsfrei sein.

Pins der Add-on-Schnittstelle

Neben dem USB-C-Anschluss besitzt das Modul nur einen weiteren Steckverbinder, die fünfpolige Add-on-Schnittstelle. Mit dem 5-Terminal Add-On wird sie auf Schraubklemmen geführt.

Was Sie noch brauchen

Das Modul selbst misst nichts. Was dazu gehört, hängt davon ab, wofür Sie es einsetzen wollen.

• Eine USB-C-Quelle mit 5 V und das passende Kabel. Eine andere Versorgung kennt das Modul nicht. Die Quelle sollte auch kurze Spitzen beim Start tragen.
• Ein Smartphone oder einen Laptop für die erste Einrichtung. Nach dem Einschalten spannt das Modul ein eigenes Netz auf und wartet auf die Verbindung.
• Ein WLAN im Band 2,4 GHz. Das Modul arbeitet nach 802.11 b/g/n, mit einem reinen 5-GHz-Netz verbindet es sich nicht.
• Klarheit darüber, wie viele digitale Eingänge Sie wirklich brauchen. Bei der Temperaturmessung belegt die Sonde IO1, der Hersteller nennt für diese Betriebsart deshalb zwei optionale digitale Ein- und Ausgänge, nicht drei.
• Einen Fühler, passend zur Messgröße. Für die Temperatur die Sonde DS18B20, für Temperatur und Feuchte den Fühler DHT22. Beide liegen nicht bei.
• Den Splitter 1 to 5, wenn alle fünf Temperatursonden gleichzeitig genutzt werden sollen. Der beiliegende Kabeladapter trägt nur einen Anschluss.
• Das 5-Terminal Add-On als Zwischenglied, wenn SSR Add-On oder Analog 0-30V Add-On geplant sind. Direkt lassen sie sich nicht anschließen.
• Einen trockenen Platz im Innenraum bei -20 bis 40 °C und 30 bis 70 % Feuchte. Das Modul ist so groß wie eine Tablette, ein fester Sitz lohnt sich.

Einsatzbereiche

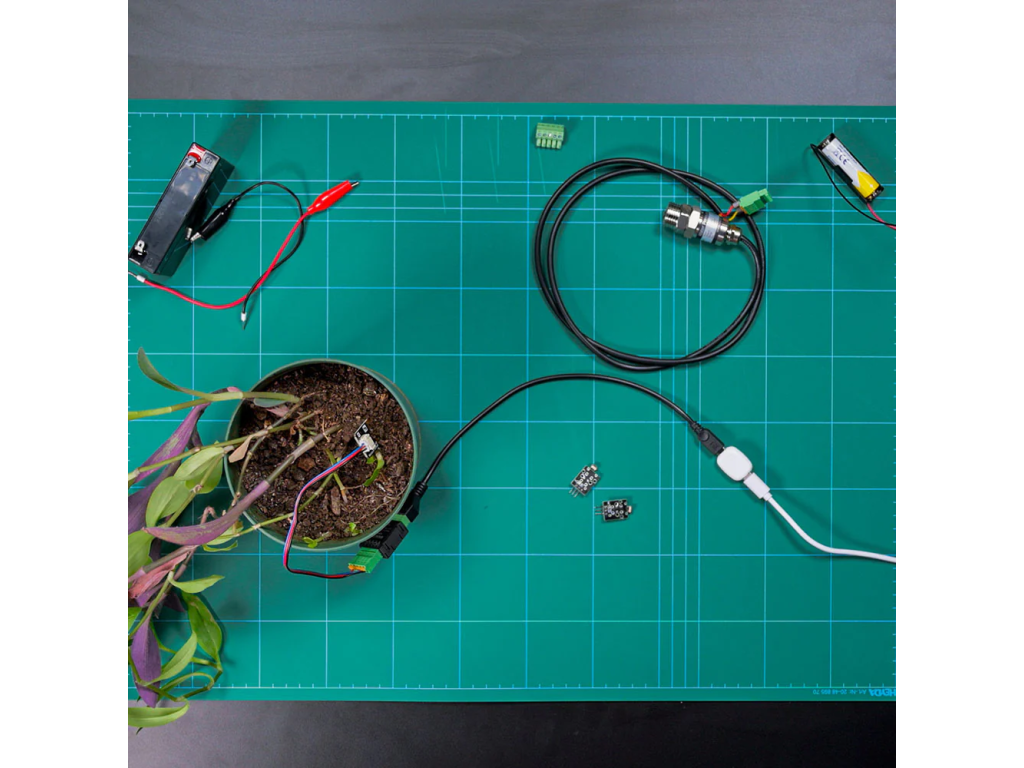

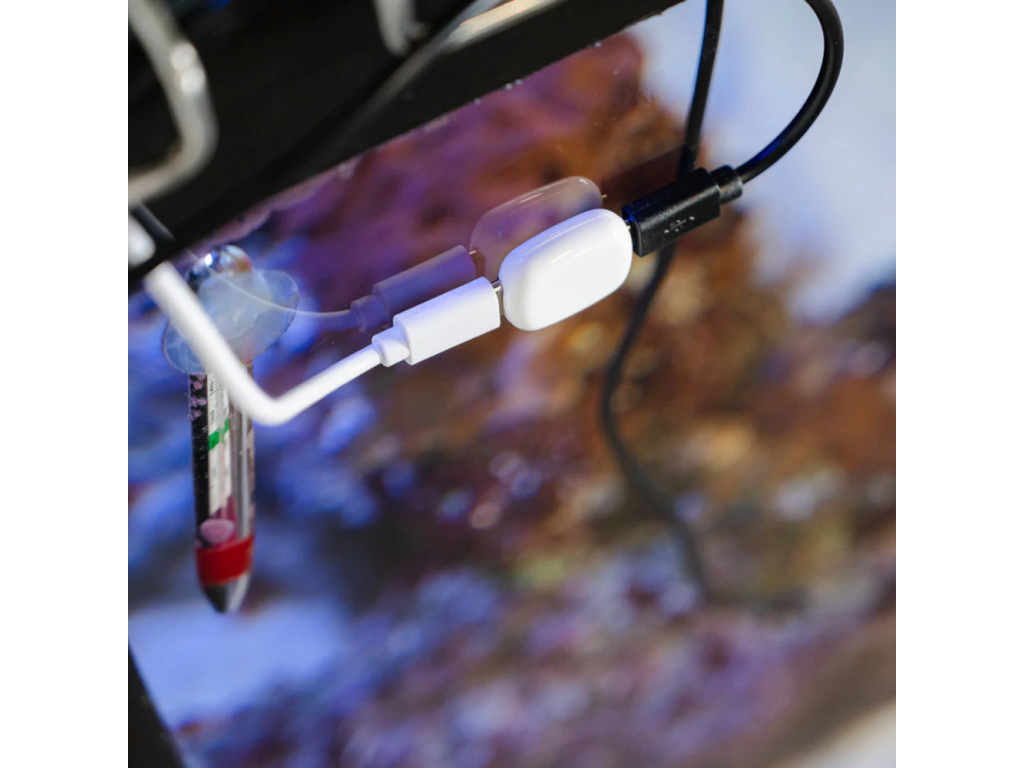

• Wassertemperatur in Pool, Aquarium, Tank oder Speicher, an bis zu fünf Punkten gleichzeitig
• Temperatur und Feuchte in Wohnraum, Serverschrank, Lager oder Gewächshaus
• Auslesen einfacher digitaler Fühler wie Reedkontakt an der Tür, Bewegungsmelder oder Füllstandsgeber
• Überwachung von Gleichspannung an Batterien und Versorgungszweigen mit dem Modul Analog 0-30V Add-On
• Schalten kleiner Gleichstromlasten, also LED-Anzeigen, kleiner Lüfter, Magnetventile und Ventile, mit dem Modul SSR Add-On
• Bluetooth-Gateway-Funktion für Geräte der Reihe Shelly BLU

Wichtig vor dem Kauf

• Im Lieferumfang sind das Modul selbst, ein Adapterkabel und die Anleitung. Der Temperaturfühler DS18B20 und der Sensor DHT22 gehören nicht dazu und werden separat gekauft.
• Das beiliegende Adapterkabel endet in einer einzigen 3,5-mm-Klinke. Fünf DS18B20-Fühler gleichzeitig verbindet erst der Verteiler Splitter 1 to 5, der ebenfalls nicht zum Lieferumfang gehört.
• Die Module SSR Add-On und Analog 0-30V Add-On lassen sich nicht direkt an The Pill anschließen. Dazwischen gehört noch das 5-Terminal Add-On.
• Das integrierte Voltmeter misst 0 bis 2,5 V Gleichspannung. Den Bereich bis 30 V eröffnet erst das Analog 0-30V Add-On.
• Die eigenen Ausgänge sind Signalausgänge. Nutzen Sie sie nur für Stromkreise mit 3,3-V-Logikpegel und überschreiten Sie 20 mA nicht. Für Lasten bis 30 V und 300 mA je Kanal dient das SSR Add-On.
• Die Versorgung erfolgt ausschließlich mit 5 V über USB-C. Die Leistungsaufnahme bleibt unter 1 W, in Spitzen steigt sie jedoch bis 5 W an, worauf das Netzteil ausgelegt sein muss.
• Wi-Fi arbeitet im Band 2,4 GHz. Der Zugangspunkt, an dem sich das Modul anmeldet, muss dieses Band anbieten.
• Einen eigenen Temperaturfühler enthält das Gerät nicht. Den Messwert liefert immer der angeschlossene Fühler.
• Das Gerät gehört ausschließlich in Innenräume, trocken und fern von Schmutz und Feuchtigkeit.
• Zulässig sind -20 bis 40 °C Umgebungstemperatur und 30 bis 70 % relative Luftfeuchte.
• Trennen Sie das Modul vom Netzteil, bevor Sie die Verdrahtung eines Add-ons oder einer Peripherie anfassen.
• Das Modul ist klein und leicht. Es gehört außer Reichweite von Kindern und Haustieren, es besteht Verschluckungsgefahr.

Lieferumfang

• 1x The Pill by Shelly

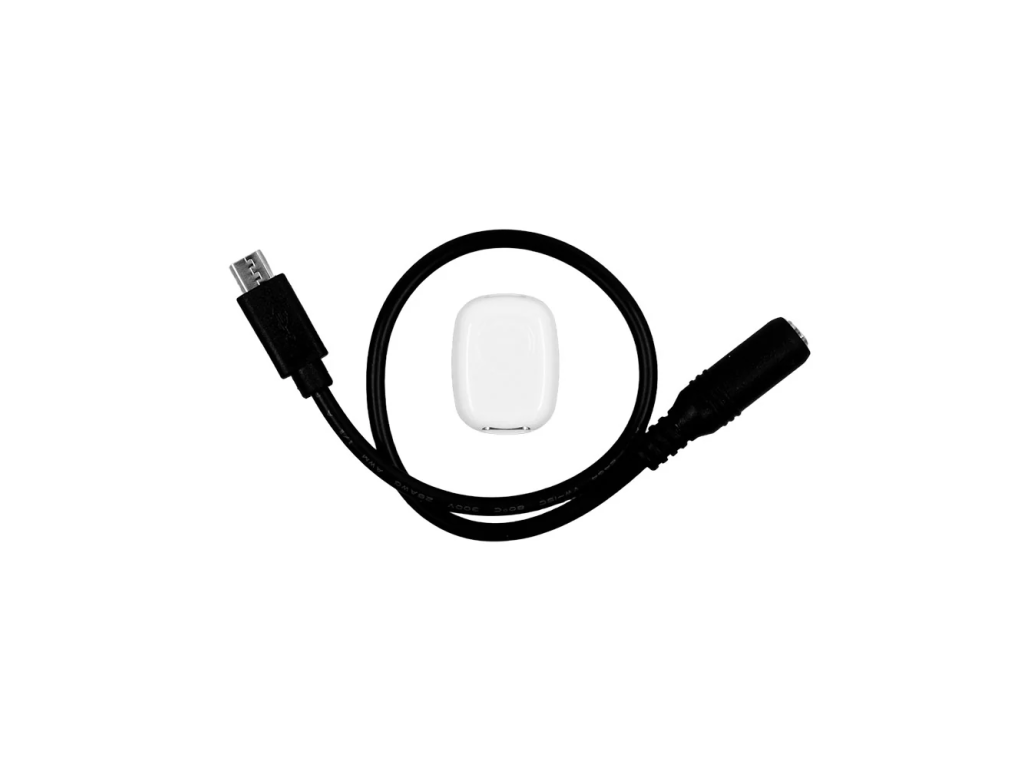

• 1x Adapterkabel
• 1x Bedienungsanleitung

Häufige Fragen

Brauche ich zu The Pill by Shelly noch einen Temperaturfühler?
Ja. Im Lieferumfang ist nur das Adapterkabel, den DS18B20-Fühler oder den DHT22-Sensor beschaffen Sie separat.

Wie viele Temperaturfühler liest das Gerät gleichzeitig aus?
Bis zu fünf Fühler DS18B20. Für den Anschluss an einen Steckverbinder dient der Verteiler Splitter 1 to 5.

Misst das Modul die Temperatur auch ohne angeschlossenen Fühler?
Nein, einen eigenen Temperaturfühler enthält es nicht. Gemessen wird immer über den angeschlossenen Fühler.

Wie hoch darf die gemessene Spannung sein?
Das integrierte Voltmeter misst 0 bis 2,5 V Gleichspannung. Mit dem Zusatzmodul Analog 0-30V Add-On erweitert sich der Bereich auf 30 V.

Kann ich damit eine Lampe oder eine Steckdose schalten?
Nein. Die eigenen Ausgänge liefern 3,3 V und 20 mA. Das ist ein Signalpegel für nachgelagerte Elektronik, keine Leistung für einen Verbraucher. Für das Netz gibt es Shelly 1PM Gen4.

Was leistet das Gerät lokal?
Eingerichtet wird es über die integrierte Weboberfläche. Lokale Aktionen, Zeitpläne und Skripte laufen direkt im Gerät und die Werte lassen sich über MQTT, WebSocket oder HTTP auslesen.

Ersetzt es ein Gateway für Shelly-BLU-Geräte?
Die Bluetooth-Gateway-Funktion für die Reihe Shelly BLU beherrscht das Modul.

Welches USB-C-Netzteil soll ich verwenden?
Ein USB-C-Netzteil mit 5 V Gleichspannung am Ausgang, das kurzzeitige Leistungsspitzen bis 5 W verkraftet.

Shelly Plus Add-On oder The Pill by Shelly?

Beide Lösungen ergänzen DS18B20- und DHT22-Fühler um smarte Funktionen. Sie unterscheiden sich darin, woher sie ihre Versorgung und ihre Netzwerkanbindung beziehen.

Shelly Plus Add-On wählen Sie, wenn in der Anlage bereits ein Shelly-Plus- oder Gen3-Modul vorhanden ist und Sie nur Fühler an Schraubklemmen ergänzen wollen. The Pill by Shelly wählen Sie, wenn Sie ein eigenständiges Gerät mit eigenem Wi-Fi dort brauchen, wo nur eine USB-C-Versorgung zur Verfügung steht.
